一种制备低焦油工业煤气的固定床两段炉气化方法及装置.pdf
2023-06-20
10金币
470KB
10页
fa****楠吖
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种制备低焦油工业煤气的固定床两段炉气化方法及装置.pdf

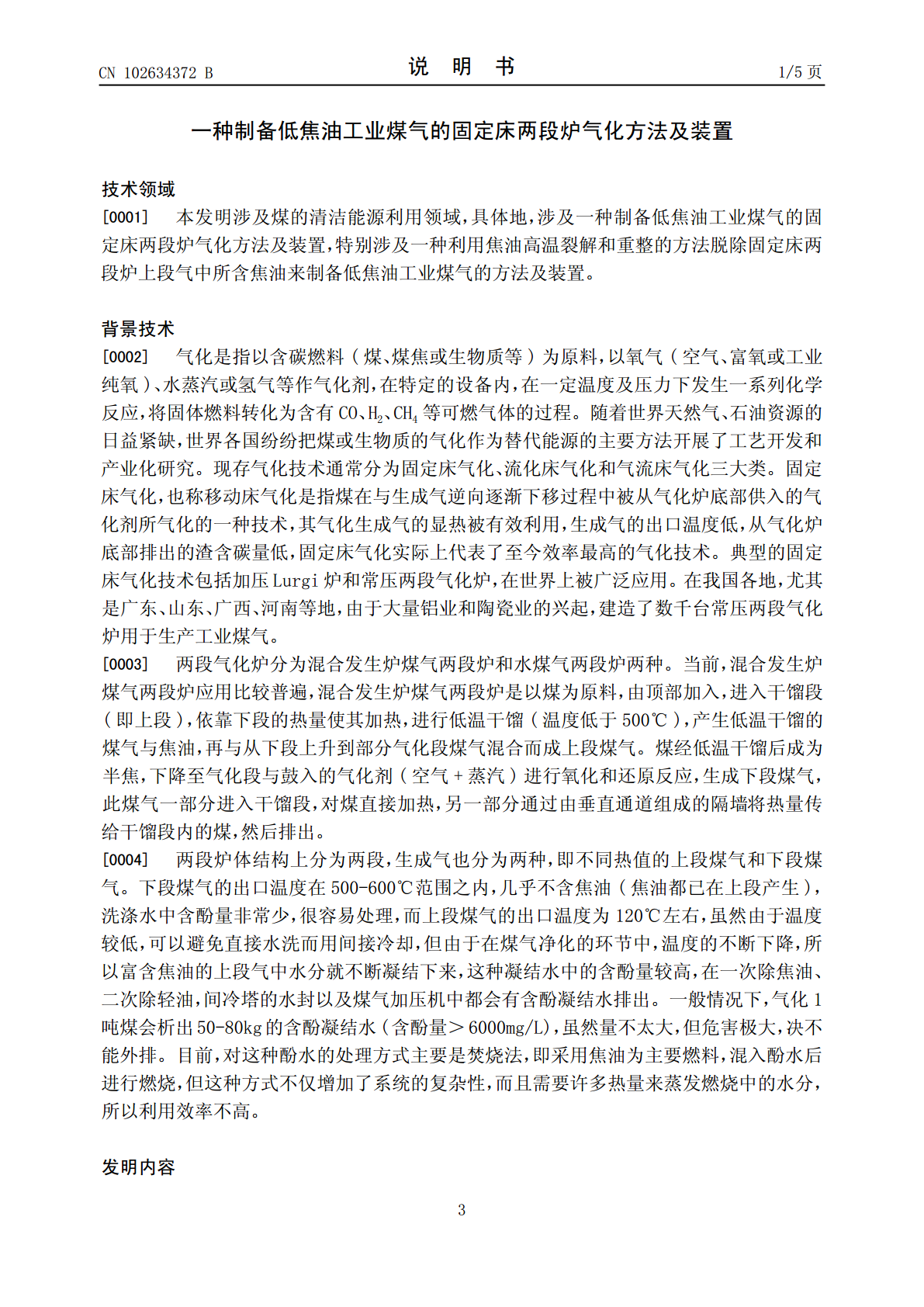

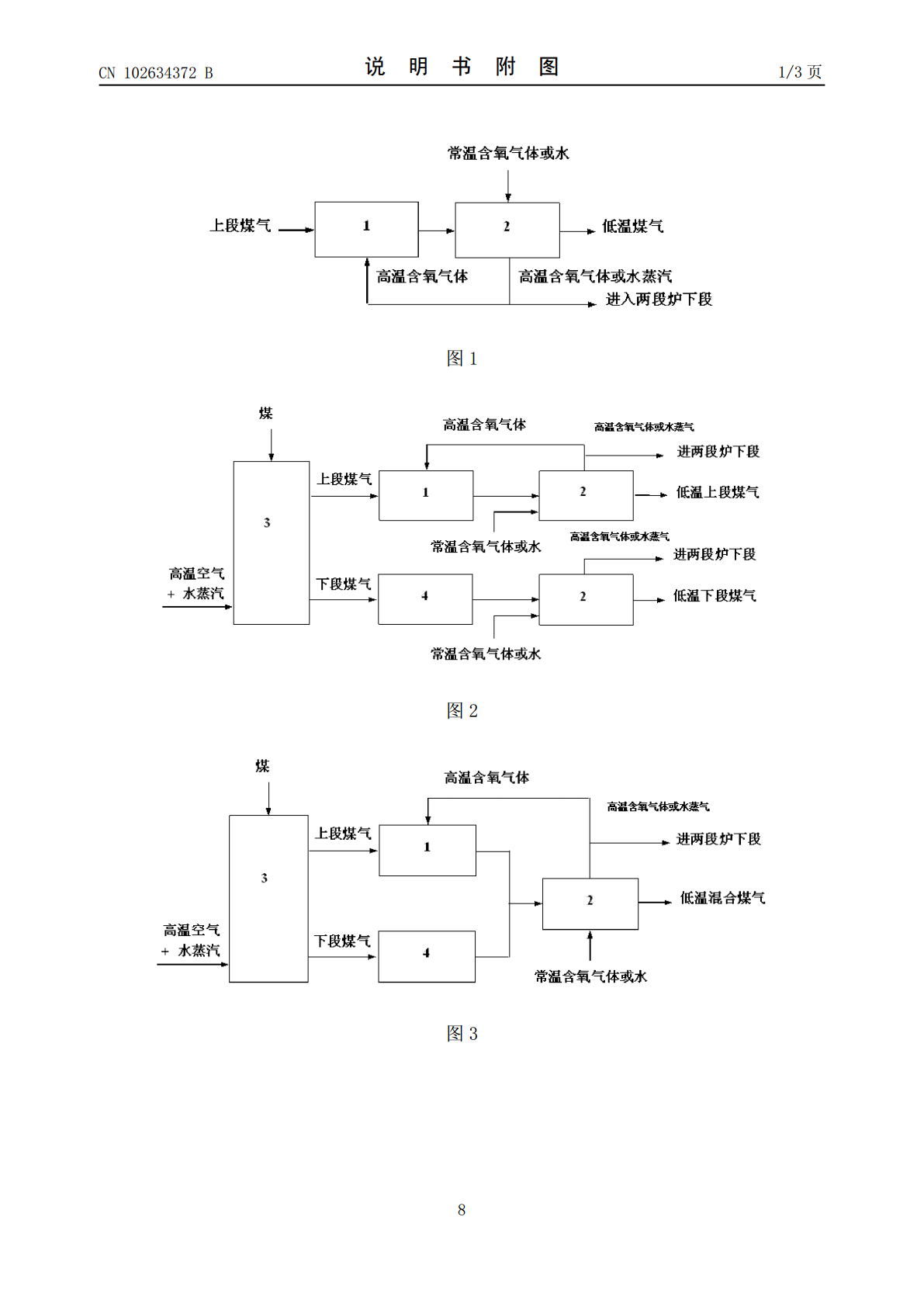

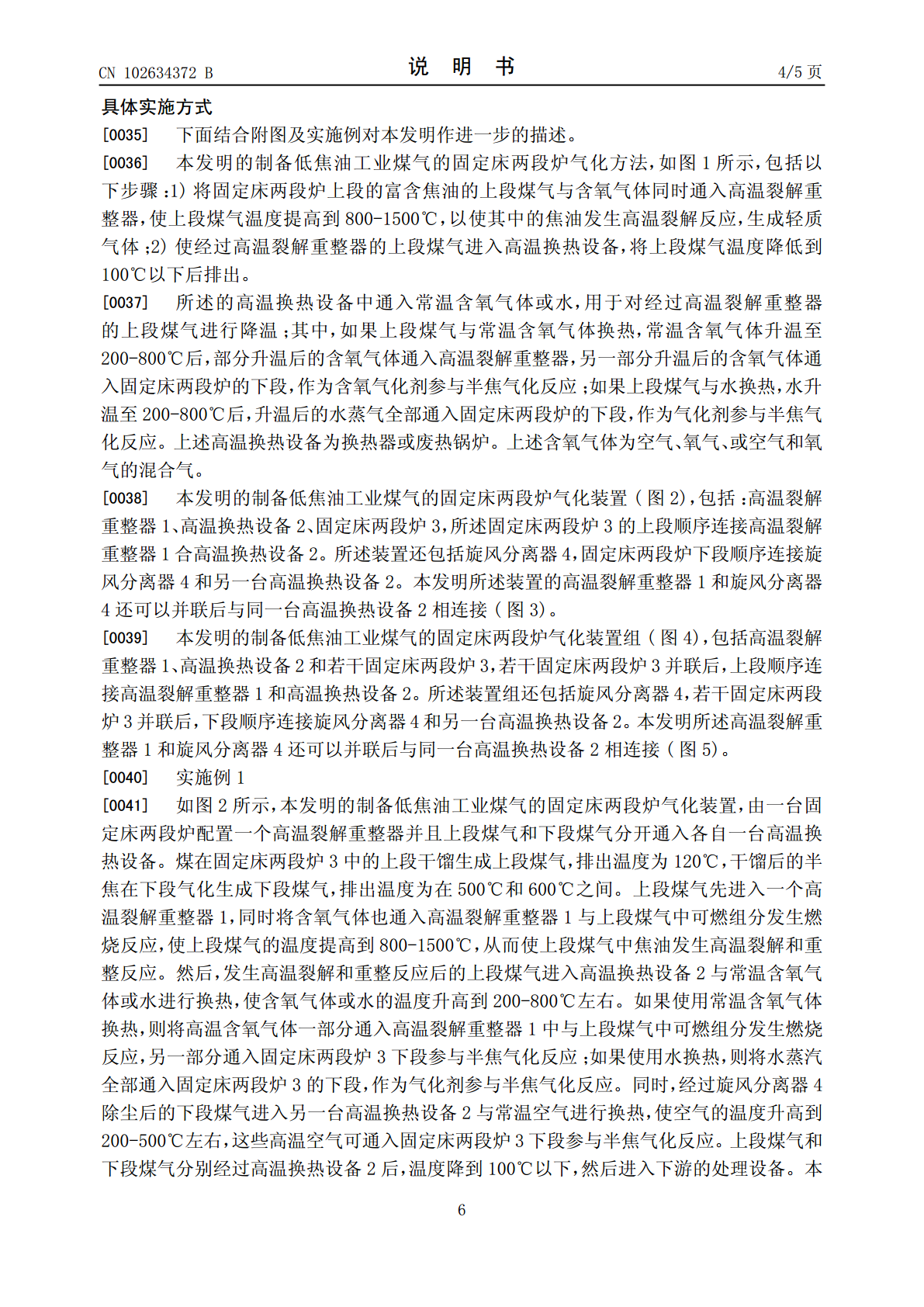

本发明涉及煤的清洁能源利用领域，具体地，涉及一种制备低焦油工业煤气的固定床两段炉气化方法及装置。本发明的制备低焦油工业煤气的固定床两段炉气化方法，包括以下步骤：1)将固定床两段炉上段的富含焦油的上段煤气与含氧气体同时通入高温裂解重整器(1)，以使其中的焦油发生高温裂解反应，生成轻质气体；2)使经过高温裂解重整器的上段煤气进入高温换热设备(2)，同时通入常温含氧气体或水。本发明利用了本会导致酚水产生的焦油本身的热量，对固定床两段炉的上段煤气中所含焦油进行了高温裂解和重整，由于回收了高温煤气中的大部分显热，所
