煤气粉煤节能环保二次气化工艺.pdf

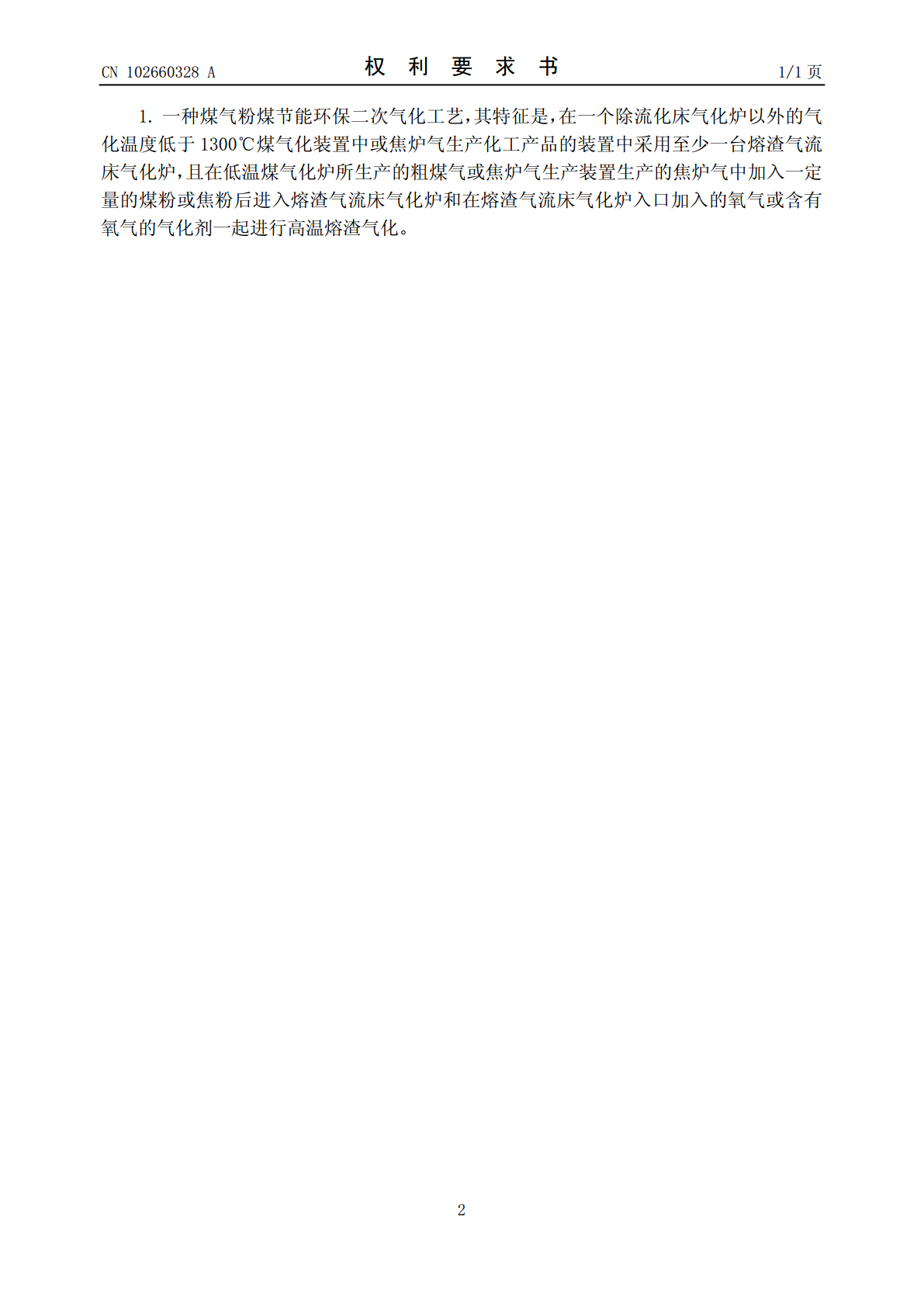

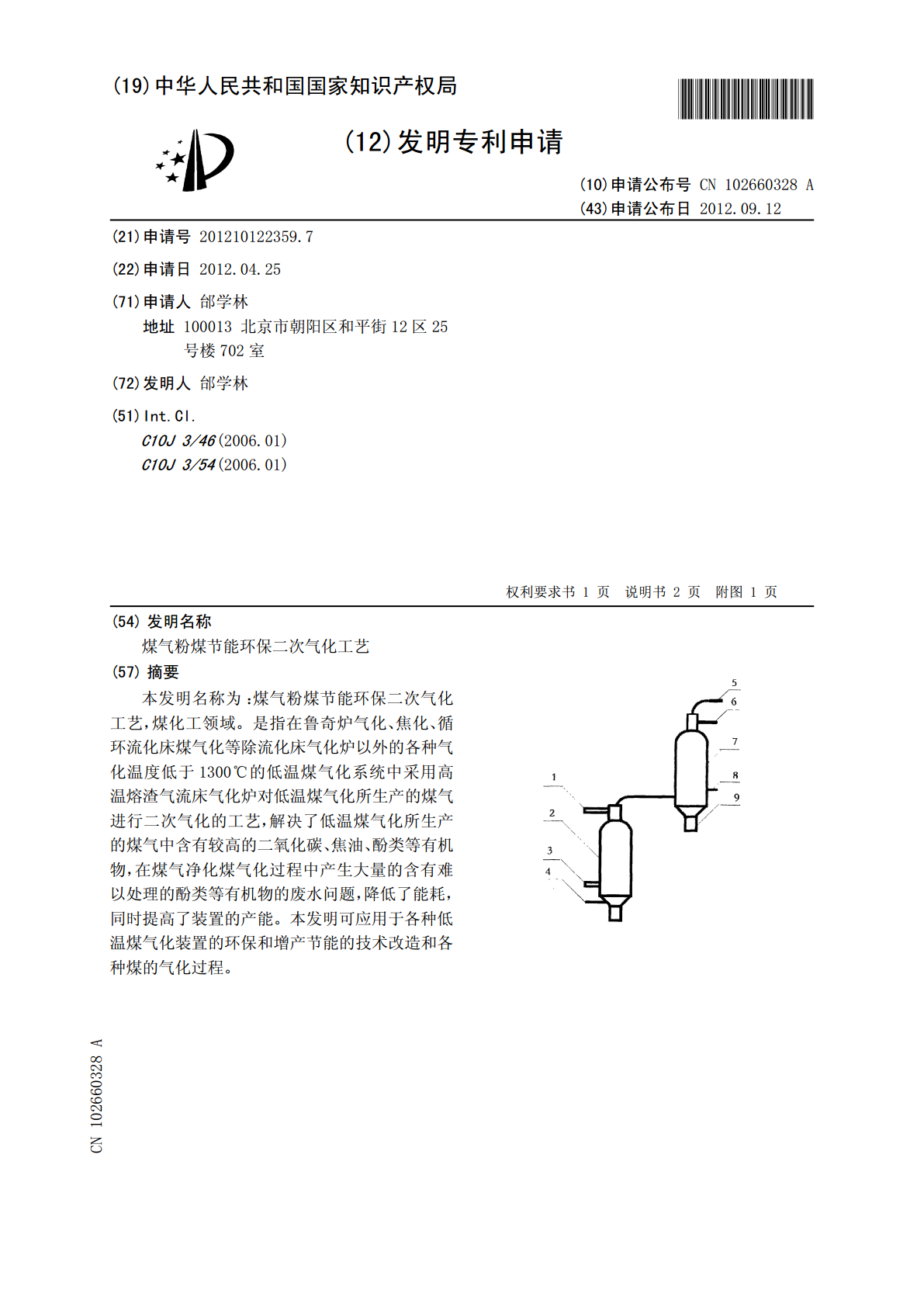

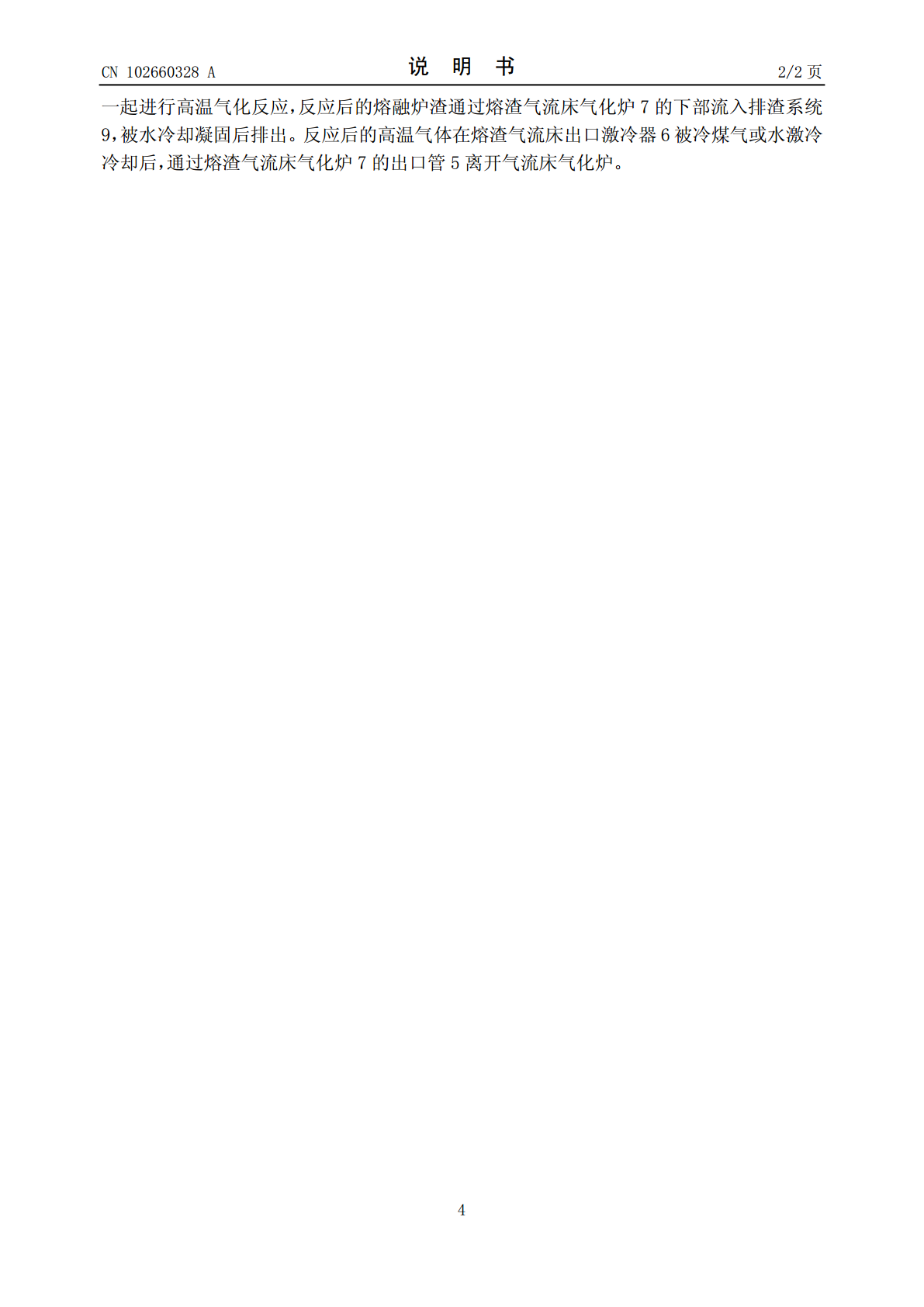

(19)中华人民共和国国家知识产权局*CN102660328A*(12)发明专利申请(10)申请公布号CN102660328A(43)申请公布日2012.09.12(21)申请号201210122359.7(22)申请日2012.04.25(71)申请人邰学林地址100013北京市朝阳区和平街12区25号楼702室(72)发明人邰学林(51)Int.Cl.C10J3/46(2006.01)C10J3/54(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称煤气粉煤节能环保二次气化工艺(57)摘要本发明名称为：煤气粉煤节能环保二次气化工艺，煤化工领域。是指在鲁奇炉气化、焦化、循环流化床煤气化等除流化床气化炉以外的各种气化温度低于1300℃的低温煤气化系统中采用高温熔渣气流床气化炉对低温煤气化所生产的煤气进行二次气化的工艺，解决了低温煤气化所生产的煤气中含有较高的二氧化碳、焦油、酚类等有机物，在煤气净化煤气化过程中产生大量的含有难以处理的酚类等有机物的废水问题，降低了能耗，同时提高了装置的产能。本发明可应用于各种低温煤气化装置的环保和增产节能的技术改造和各种煤的气化过程。CN102638ACN102660328A权利要求书1/1页1.一种煤气粉煤节能环保二次气化工艺，其特征是，在一个除流化床气化炉以外的气化温度低于1300℃煤气化装置中或焦炉气生产化工产品的装置中采用至少一台熔渣气流床气化炉，且在低温煤气化炉所生产的粗煤气或焦炉气生产装置生产的焦炉气中加入一定量的煤粉或焦粉后进入熔渣气流床气化炉和在熔渣气流床气化炉入口加入的氧气或含有氧气的气化剂一起进行高温熔渣气化。2CN102660328A说明书1/2页煤气粉煤节能环保二次气化工艺技术领域[0001]本发明涉及煤化工领域。背景技术[0002]在煤化工领域，国内外的鲁奇炉气化、焦化、循环流化床煤气化等各种气化温度低于1300℃的低温煤气化或焦炉气生产装置，由于气化温度低，对原料要求高，气化效率低，生产的煤气气体质量差，煤气中含有较高的二氧化碳以及焦油等有机物，在煤气净化过程中产生大量的含有酚类等有机物的废水。目前还没有一种经济有效的处理含酚废水的方法，低温气化过程产生的环保问题已成为制约这些低温煤气化系统在煤化工行业应用的重要因素之一。发明内容[0003]本发明是指在气化温度低于1300℃低温煤气化或焦炉气生产化工产品的装置中采用至少一台高温熔渣气流床气化炉对低温煤气化所生产的煤气或焦炉气进行二次气化的工艺，既解决了低温煤气化所产生的环境污染问题，又降低了能耗，同时提高了装置的煤气产能。主要针对在煤化工领域气化温度低于1300℃的低温煤气化装置所产生的煤气化效率低、煤气中含有大量有机物在净化过程产生含有酚类等有机废水难以处理的难题，发明采用在低温煤气化或焦炉气生产化工产品的装置中采用高温熔渣气流床气化炉对低温煤气化所生产的煤气或焦炉气进行二次气化，从而解决低温气化所带来的环保问题。普通方式进煤，原料煤在经过预处理后进入低温煤气化炉气化或焦炉中生产焦炉气，生产的粗煤气或焦炉气在经过回收煤焦油后加入煤粉或焦粉，或直接在粗煤气中加入煤粉或焦粉后进入熔渣气流床气化炉和加入的氧气或含有氧气的气化剂进行二次高温熔渣气化，液态炉渣从气化炉下部流入炉渣处理系统排出，高温煤气被冷激气或冷激水冷激降温后离开气化炉。彻底解决了低温煤气化所生产的煤气净化过程中产生含有酚类等有机物的废水问题，同时降低了能耗、提高了煤气化装置的煤气质量和生产能力。[0004]本工艺可应用于各种低温煤气化系统的环保和节能增产的技术改造，也可以用于煤气化过程。附图说明[0005]图1是本发明的原理图。具体实施方式[0006]经过预处理的原料煤或煤粉从给煤装置3进入低温气化炉2，气化剂氧气和水蒸气或含有氧气的气化剂经气化剂入口喷嘴4进入低温气化炉2，在低温气化炉2内部进行初步气化生产的粗煤气经过焦油回收或直接经煤粉加入装置1在煤气中加入一定量的煤粉或焦粉后进入熔渣气流床气化炉7，与通过气化剂喷嘴8加入的氧气或含有氧气的气化剂3CN102660328A说明书2/2页一起进行高温气化反应，反应后的熔融炉渣通过熔渣气流床气化炉7的下部流入排渣系统9，被水冷却凝固后排出。反应后的高温气体在熔渣气流床出口激冷器6被冷煤气或水激冷冷却后，通过熔渣气流床气化炉7的出口管5离开气流床气化炉。4CN102660328A说明书附图1/1页图15
