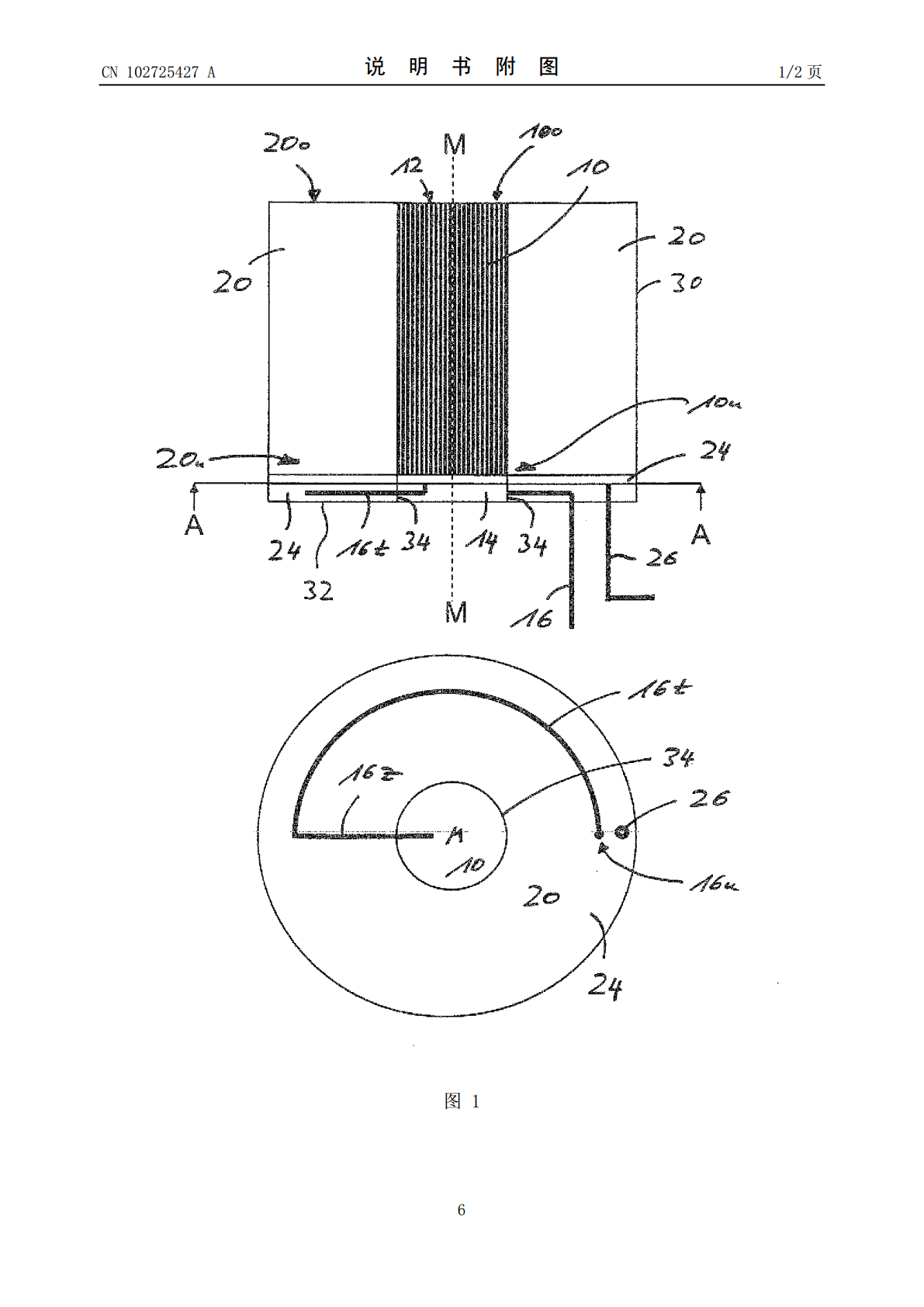

(19)中华人民共和国国家知识产权局*CN102725427A*(12)发明专利申请(10)申请公布号CN102725427A(43)申请公布日2012.10.10(21)申请号201080063159.8B22D1/00(2006.01)(22)申请日2010.12.11(30)优先权数据102010007126.92010.02.05DE(85)PCT申请进入国家阶段日2012.08.03(86)PCT申请的申请数据PCT/EP2010/0075682010.12.11(87)PCT申请的公布数据WO2011/095193DE2011.08.11(71)申请人里弗雷克特里知识产权两合公司地址奥地利维也纳(72)发明人B.汉德勒B.齐范诺维(74)专利代理机构中国专利代理(香港)有限公司72001代理人赵辛杨国治(51)Int.Cl.C21C5/48(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图22页(54)发明名称气体吹扫装置(57)摘要本发明涉及一种气体吹扫装置，例如它在金属冶金的熔化容器（例如转炉、钢水包、漏斗）中使用，用于将气体、可能与细分布的固体组合地喷入到金属冶金熔液里面。CN102754ACN102725427A权利要求书1/1页1.一种气体吹扫装置具有第一吹扫区（10），它由第一气管（16）供气，并具有第二吹扫区（20），它由第二气管（26）供气，其中第一和第二吹扫区（10,20）在气体吹扫装置的轴向上延伸并且第一气管（16）具有分段（16t），它以90+/-45度的角度相对于气体吹扫装置的轴向延伸并且这样设置，使这个分段（16t）由通过第二气管（26）输送的气体环绕。2.如权利要求1所述的气体吹扫装置，其中第一气管（16）的分段（16t）通过第二分气室（24）导引，第二气管（26）通到第二分气室并且从那里延伸第二吹扫区（20）。3.如权利要求2所述的气体吹扫装置，其中第二分气室（24）没有到第一吹扫区（10）的直接流体技术的连接。4.如权利要求1所述的气体吹扫装置，其中第一气管（16）的分段（16t）是环状的或者具有部分环的形状。5.如权利要求1所述的气体吹扫装置，其中第一气管（16）的分段（16t）具有蜿蜒的走向。6.如权利要求1所述的气体吹扫装置，其中第一气管（16）的分段（16t）在气管（16）的相互对中的分段之间延伸。7.如权利要求1所述的气体吹扫装置，其第一气管（16）通到第一分气室（14），从那里延伸第一吹扫区（10）。8.如权利要求1所述的气体吹扫装置，其第一吹扫区（10）由耐火的陶瓷材料制成并且具有定向和/或非定向的孔。9.如权利要求1所述的气体吹扫装置，其第二吹扫区（20）由耐火的陶瓷材料制成并且具有定向和/或非定向的孔。10.如权利要求1所述的气体吹扫装置，其第二吹扫区（20）同心地包围第一吹扫区（10）。2CN102725427A说明书1/3页气体吹扫装置技术领域[0001]本发明涉及一个气体吹扫装置，例如它在金属冶金的熔化容器（例如转炉、钢水包、漏斗）中使用，用于将气体、可能与细分布的固体组合地喷入到金属冶金熔液里面。背景技术[0002]Radesx-Rundschau（1987）第288至302页给出了关于这种气体吹扫装置的不同结构形式的概况。据此区分例如所谓的缝隙吹扫机、具有“非定向孔”的吹扫砖和具有“定向孔”的吹扫砖。[0003]在缝隙吹扫机中例如通过密实的陶瓷体与圆周侧的板壳之间的环缝实现气体输入。[0004]具有所谓的“定向孔”的气体吹扫装置（气体吹扫砖）一般由耐火的陶瓷体制成，在其中多个通道（具有微小的流动横截面）在气体吹扫装置的轴向上延伸。气体输送到一端部，通过通道导引并且在另一端部从通道给到金属熔液。气体通过具有定向孔的气体吹扫砖的路径大多是直线的并且经常在气体吹扫装置的轴向上，尽管已知实施例，其中通道与气体吹扫装置的轴向相比倾斜和/或螺旋地延伸。[0005]在具有所谓的“非定向孔”的气体吹扫砖中耐火的陶瓷体具有许多敞开的孔。气体也不沿着确定的通道通流这个陶瓷体，而是逐孔地从进气端流到排气端，但是这个流动连接也基本在气体吹扫装置的轴向上实现。[0006]如果下面谈到“气体吹扫装置的轴向”，则相关地指的是主方向，在该方向气体通流气体吹扫装置。在圆柱形或锥台形的气体吹扫砖中轴向与气体吹扫装置的中心轴线一致。[0007]上述气体吹扫装置实施例的组合同样属于现有技术（DE3716388C1）。尤其在具有定向孔的气体吹扫砖中存在着金属熔液沿着通道渗入到气体吹扫砖里面的危险。类似地也适用于缝隙吹扫机。已经建议不同的措施，阻止挤入的金属熔液。所谓的穿透保险属于这种措施，借助于它们有针对性地去掉和/或凝结挤入的熔液。[0008]由EP0105868B1给出
