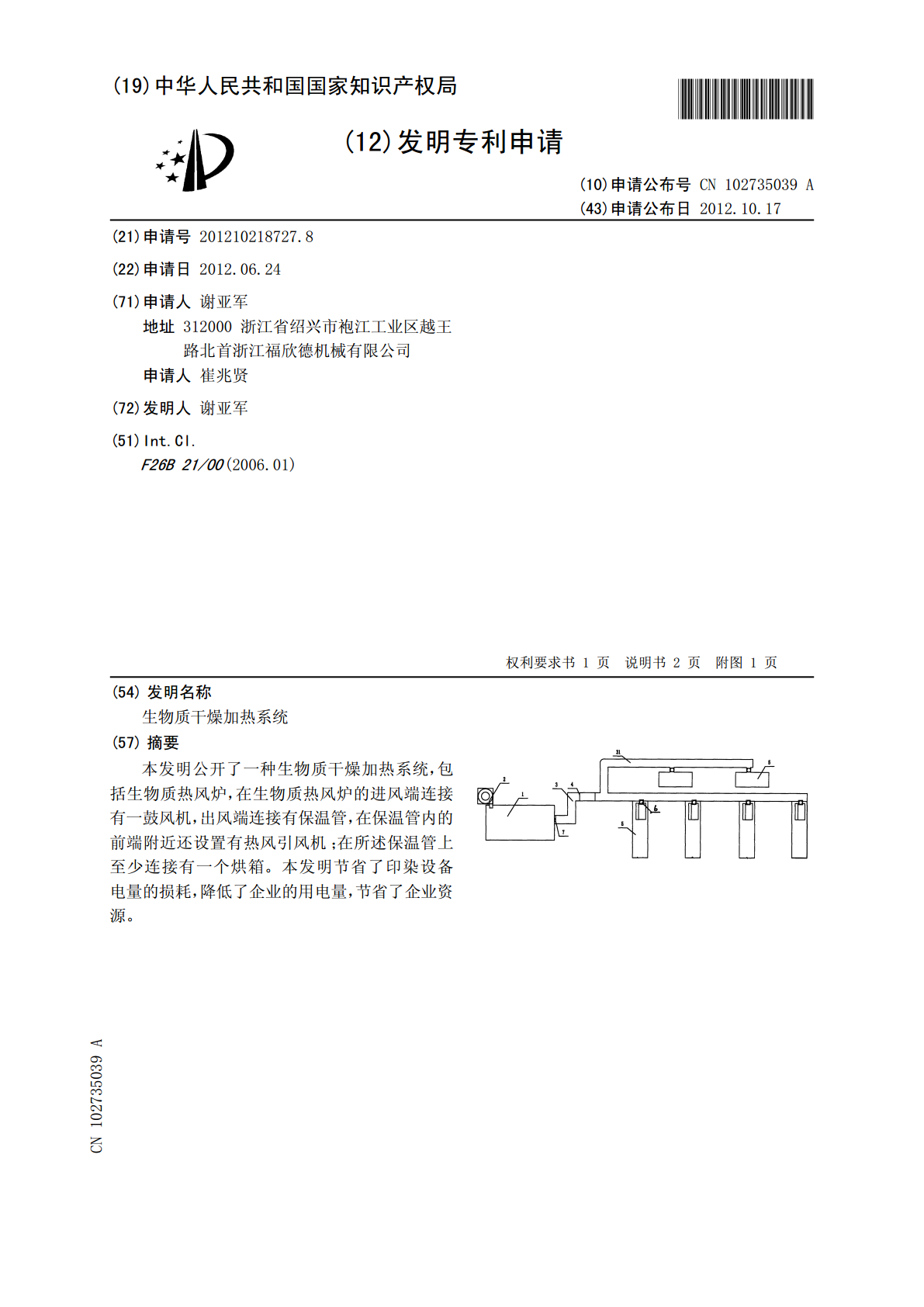

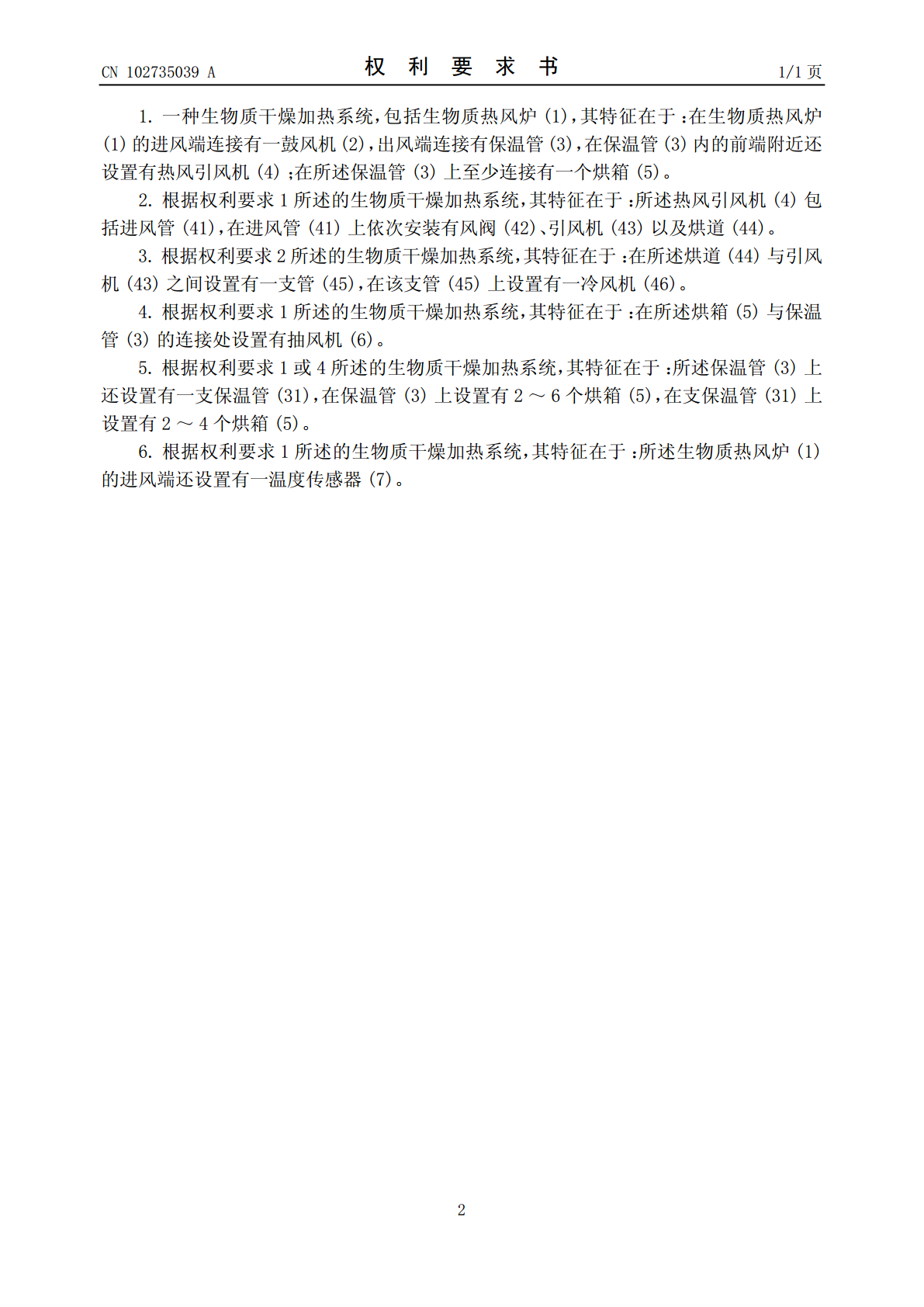

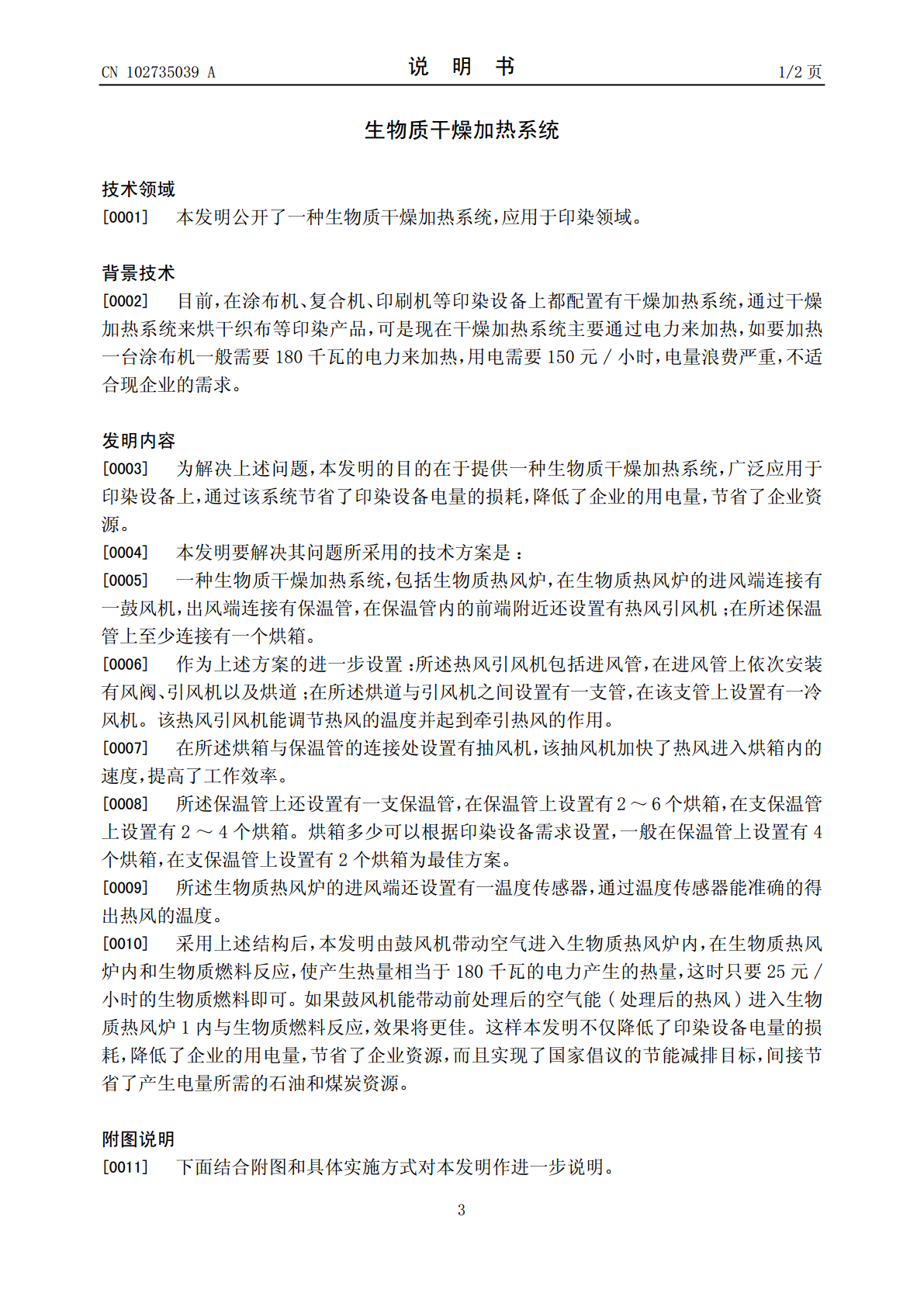

(19)中华人民共和国国家知识产权局*CN102735039A*(12)发明专利申请(10)申请公布号CN102735039A(43)申请公布日2012.10.17(21)申请号201210218727.8(22)申请日2012.06.24(71)申请人谢亚军地址312000浙江省绍兴市袍江工业区越王路北首浙江福欣德机械有限公司申请人崔兆贤(72)发明人谢亚军(51)Int.Cl.F26B21/00(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称生物质干燥加热系统(57)摘要本发明公开了一种生物质干燥加热系统,包括生物质热风炉,在生物质热风炉的进风端连接有一鼓风机,出风端连接有保温管,在保温管内的前端附近还设置有热风引风机;在所述保温管上至少连接有一个烘箱。本发明节省了印染设备电量的损耗,降低了企业的用电量,节省了企业资源。CN1027359ACN102735039A权利要求书1/1页1.一种生物质干燥加热系统,包括生物质热风炉(1),其特征在于:在生物质热风炉(1)的进风端连接有一鼓风机(2),出风端连接有保温管(3),在保温管(3)内的前端附近还设置有热风引风机(4);在所述保温管(3)上至少连接有一个烘箱(5)。2.根据权利要求1所述的生物质干燥加热系统,其特征在于:所述热风引风机(4)包括进风管(41),在进风管(41)上依次安装有风阀(42)、引风机(43)以及烘道(44)。3.根据权利要求2所述的生物质干燥加热系统,其特征在于:在所述烘道(44)与引风机(43)之间设置有一支管(45),在该支管(45)上设置有一冷风机(46)。4.根据权利要求1所述的生物质干燥加热系统,其特征在于:在所述烘箱(5)与保温管(3)的连接处设置有抽风机(6)。5.根据权利要求1或4所述的生物质干燥加热系统,其特征在于:所述保温管(3)上还设置有一支保温管(31),在保温管(3)上设置有2~6个烘箱(5),在支保温管(31)上设置有2~4个烘箱(5)。6.根据权利要求1所述的生物质干燥加热系统,其特征在于:所述生物质热风炉(1)的进风端还设置有一温度传感器(7)。2CN102735039A说明书1/2页生物质干燥加热系统技术领域[0001]本发明公开了一种生物质干燥加热系统,应用于印染领域。背景技术[0002]目前,在涂布机、复合机、印刷机等印染设备上都配置有干燥加热系统,通过干燥加热系统来烘干织布等印染产品,可是现在干燥加热系统主要通过电力来加热,如要加热一台涂布机一般需要180千瓦的电力来加热,用电需要150元/小时,电量浪费严重,不适合现企业的需求。发明内容[0003]为解决上述问题,本发明的目的在于提供一种生物质干燥加热系统,广泛应用于印染设备上,通过该系统节省了印染设备电量的损耗,降低了企业的用电量,节省了企业资源。[0004]本发明要解决其问题所采用的技术方案是:[0005]一种生物质干燥加热系统,包括生物质热风炉,在生物质热风炉的进风端连接有一鼓风机,出风端连接有保温管,在保温管内的前端附近还设置有热风引风机;在所述保温管上至少连接有一个烘箱。[0006]作为上述方案的进一步设置:所述热风引风机包括进风管,在进风管上依次安装有风阀、引风机以及烘道;在所述烘道与引风机之间设置有一支管,在该支管上设置有一冷风机。该热风引风机能调节热风的温度并起到牵引热风的作用。[0007]在所述烘箱与保温管的连接处设置有抽风机,该抽风机加快了热风进入烘箱内的速度,提高了工作效率。[0008]所述保温管上还设置有一支保温管,在保温管上设置有2~6个烘箱,在支保温管上设置有2~4个烘箱。烘箱多少可以根据印染设备需求设置,一般在保温管上设置有4个烘箱,在支保温管上设置有2个烘箱为最佳方案。[0009]所述生物质热风炉的进风端还设置有一温度传感器,通过温度传感器能准确的得出热风的温度。[0010]采用上述结构后,本发明由鼓风机带动空气进入生物质热风炉内,在生物质热风炉内和生物质燃料反应,使产生热量相当于180千瓦的电力产生的热量,这时只要25元/小时的生物质燃料即可。如果鼓风机能带动前处理后的空气能(处理后的热风)进入生物质热风炉1内与生物质燃料反应,效果将更佳。这样本发明不仅降低了印染设备电量的损耗,降低了企业的用电量,节省了企业资源,而且实现了国家倡议的节能减排目标,间接节省了产生电量所需的石油和煤炭资源。附图说明[0011]下面结合附图和具体实施方式对本发明作进一步说明。3CN102735039A说明书2/2页[0012]图1是本发明的结构示意图;[0013]图2是本发明热风引风机的结构示意图。具体实施方式[0014]实施例1[0015]如图1所示,本实施例的一种生物质干燥加热系统,包括生物质热风
