一种具有抗菌性能的陶瓷砖的制作方法.pdf

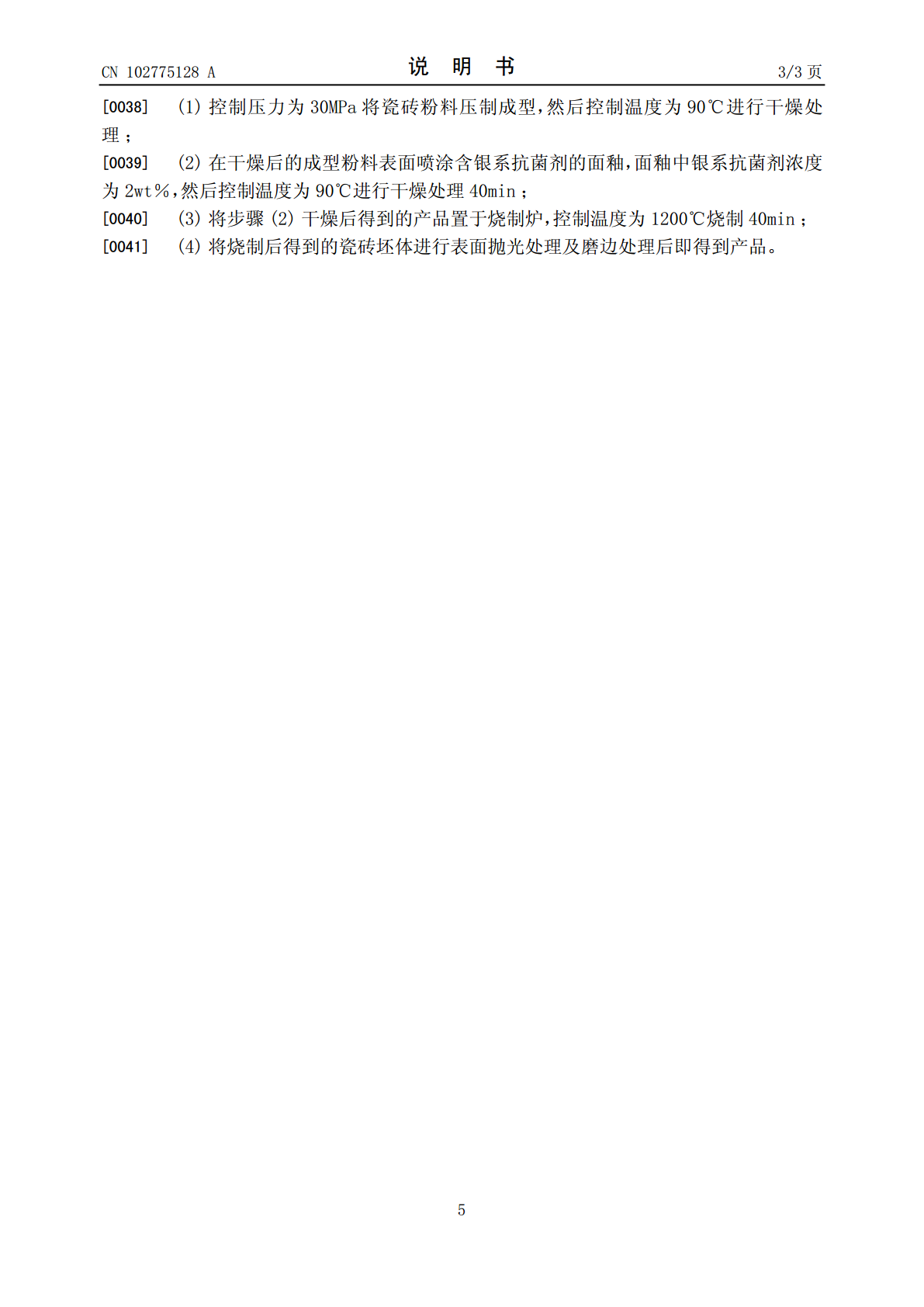

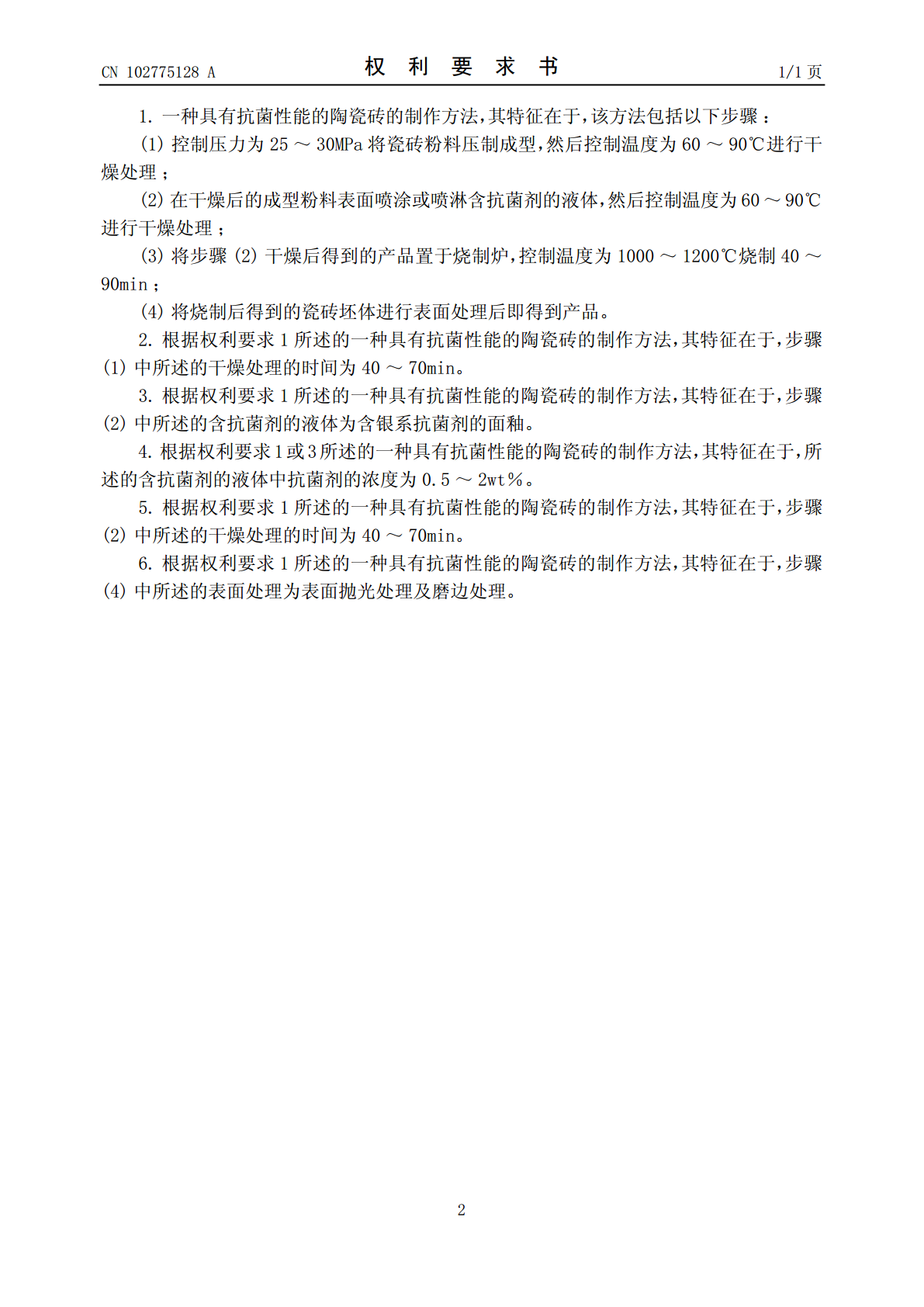

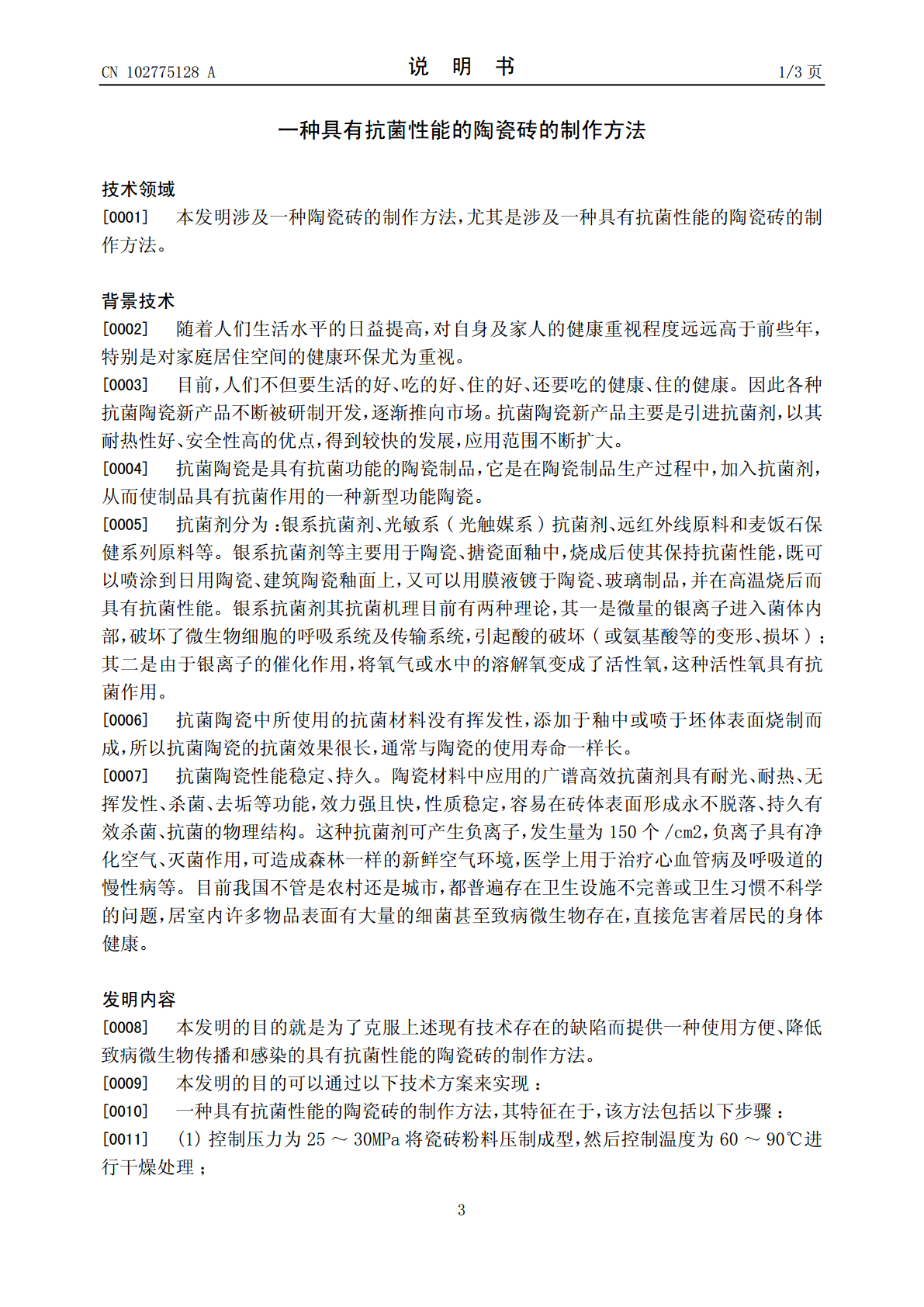

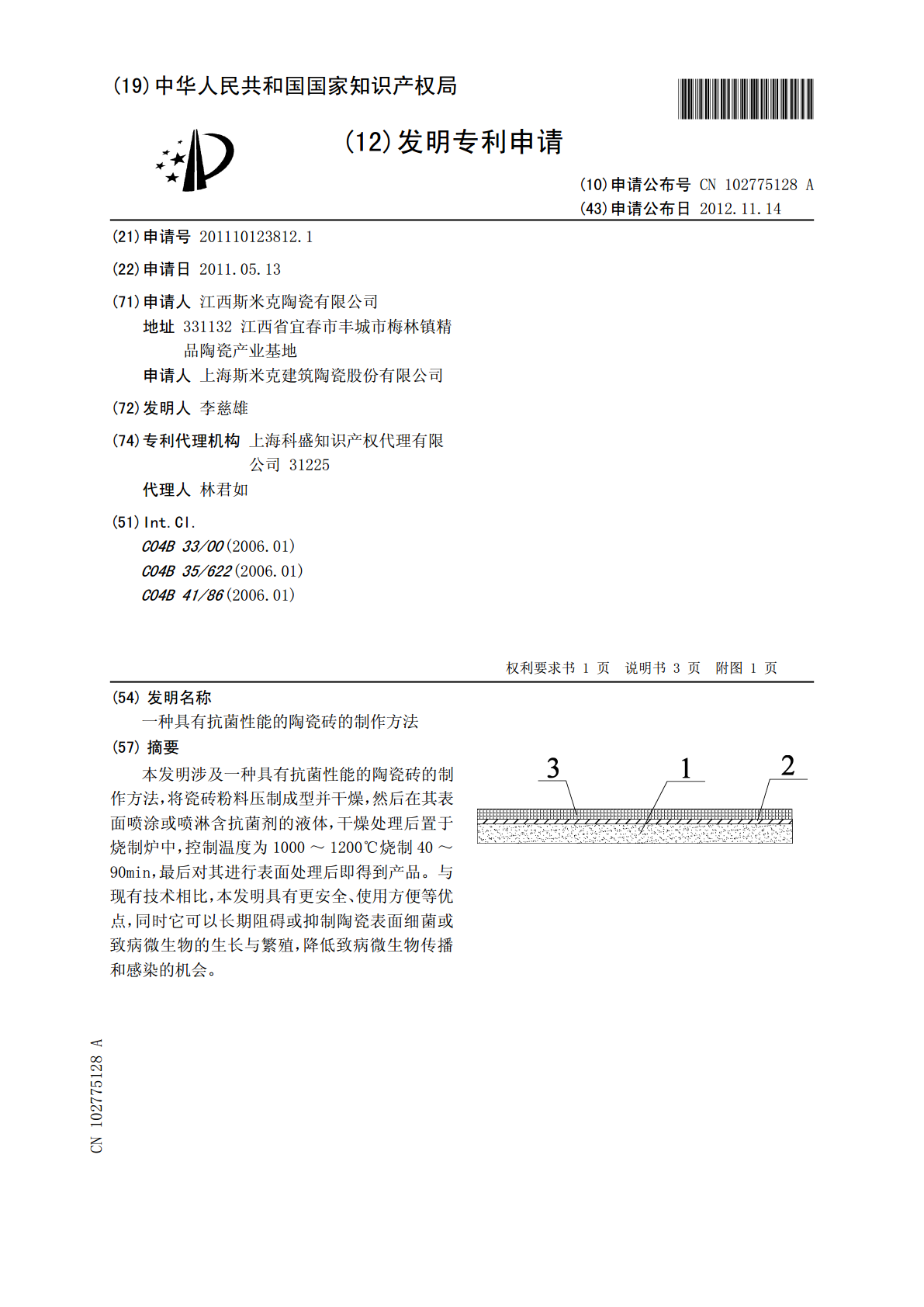

(19)中华人民共和国国家知识产权局*CN102775128A*(12)发明专利申请(10)申请公布号CN102775128A(43)申请公布日2012.11.14(21)申请号201110123812.1(22)申请日2011.05.13(71)申请人江西斯米克陶瓷有限公司地址331132江西省宜春市丰城市梅林镇精品陶瓷产业基地申请人上海斯米克建筑陶瓷股份有限公司(72)发明人李慈雄(74)专利代理机构上海科盛知识产权代理有限公司31225代理人林君如(51)Int.Cl.C04B33/00(2006.01)C04B35/622(2006.01)C04B41/86(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图11页(54)发明名称一种具有抗菌性能的陶瓷砖的制作方法(57)摘要本发明涉及一种具有抗菌性能的陶瓷砖的制作方法，将瓷砖粉料压制成型并干燥，然后在其表面喷涂或喷淋含抗菌剂的液体，干燥处理后置于烧制炉中，控制温度为1000～1200℃烧制40～90min，最后对其进行表面处理后即得到产品。与现有技术相比，本发明具有更安全、使用方便等优点，同时它可以长期阻碍或抑制陶瓷表面细菌或致病微生物的生长与繁殖，降低致病微生物传播和感染的机会。CN102758ACN102775128A权利要求书1/1页1.一种具有抗菌性能的陶瓷砖的制作方法，其特征在于，该方法包括以下步骤：(1)控制压力为25～30MPa将瓷砖粉料压制成型，然后控制温度为60～90℃进行干燥处理；(2)在干燥后的成型粉料表面喷涂或喷淋含抗菌剂的液体，然后控制温度为60～90℃进行干燥处理；(3)将步骤(2)干燥后得到的产品置于烧制炉，控制温度为1000～1200℃烧制40～90min；(4)将烧制后得到的瓷砖坯体进行表面处理后即得到产品。2.根据权利要求1所述的一种具有抗菌性能的陶瓷砖的制作方法，其特征在于，步骤(1)中所述的干燥处理的时间为40～70min。3.根据权利要求1所述的一种具有抗菌性能的陶瓷砖的制作方法，其特征在于，步骤(2)中所述的含抗菌剂的液体为含银系抗菌剂的面釉。4.根据权利要求1或3所述的一种具有抗菌性能的陶瓷砖的制作方法，其特征在于，所述的含抗菌剂的液体中抗菌剂的浓度为0.5～2wt％。5.根据权利要求1所述的一种具有抗菌性能的陶瓷砖的制作方法，其特征在于，步骤(2)中所述的干燥处理的时间为40～70min。6.根据权利要求1所述的一种具有抗菌性能的陶瓷砖的制作方法，其特征在于，步骤(4)中所述的表面处理为表面抛光处理及磨边处理。2CN102775128A说明书1/3页一种具有抗菌性能的陶瓷砖的制作方法技术领域[0001]本发明涉及一种陶瓷砖的制作方法，尤其是涉及一种具有抗菌性能的陶瓷砖的制作方法。背景技术[0002]随着人们生活水平的日益提高，对自身及家人的健康重视程度远远高于前些年，特别是对家庭居住空间的健康环保尤为重视。[0003]目前，人们不但要生活的好、吃的好、住的好、还要吃的健康、住的健康。因此各种抗菌陶瓷新产品不断被研制开发，逐渐推向市场。抗菌陶瓷新产品主要是引进抗菌剂，以其耐热性好、安全性高的优点，得到较快的发展，应用范围不断扩大。[0004]抗菌陶瓷是具有抗菌功能的陶瓷制品，它是在陶瓷制品生产过程中，加入抗菌剂，从而使制品具有抗菌作用的一种新型功能陶瓷。[0005]抗菌剂分为：银系抗菌剂、光敏系(光触媒系)抗菌剂、远红外线原料和麦饭石保健系列原料等。银系抗菌剂等主要用于陶瓷、搪瓷面釉中，烧成后使其保持抗菌性能，既可以喷涂到日用陶瓷、建筑陶瓷釉面上，又可以用膜液镀于陶瓷、玻璃制品，并在高温烧后而具有抗菌性能。银系抗菌剂其抗菌机理目前有两种理论，其一是微量的银离子进入菌体内部，破坏了微生物细胞的呼吸系统及传输系统，引起酸的破坏(或氨基酸等的变形、损坏)；其二是由于银离子的催化作用，将氧气或水中的溶解氧变成了活性氧，这种活性氧具有抗菌作用。[0006]抗菌陶瓷中所使用的抗菌材料没有挥发性，添加于釉中或喷于坯体表面烧制而成，所以抗菌陶瓷的抗菌效果很长，通常与陶瓷的使用寿命一样长。[0007]抗菌陶瓷性能稳定、持久。陶瓷材料中应用的广谱高效抗菌剂具有耐光、耐热、无挥发性、杀菌、去垢等功能，效力强且快，性质稳定，容易在砖体表面形成永不脱落、持久有效杀菌、抗菌的物理结构。这种抗菌剂可产生负离子，发生量为150个/cm2，负离子具有净化空气、灭菌作用，可造成森林一样的新鲜空气环境，医学上用于治疗心血管病及呼吸道的慢性病等。目前我国不管是农村还是城市，都普遍存在卫生设施不完善或卫生习惯不科学的问题，居室内许多物品表面有大量的细菌甚至致病微生物存在，直接危害着居民的身体健康。发明内容[0008]本发明的目的就是为了克服上
