微油纯氧强化等离子点火方法及点火器.pdf

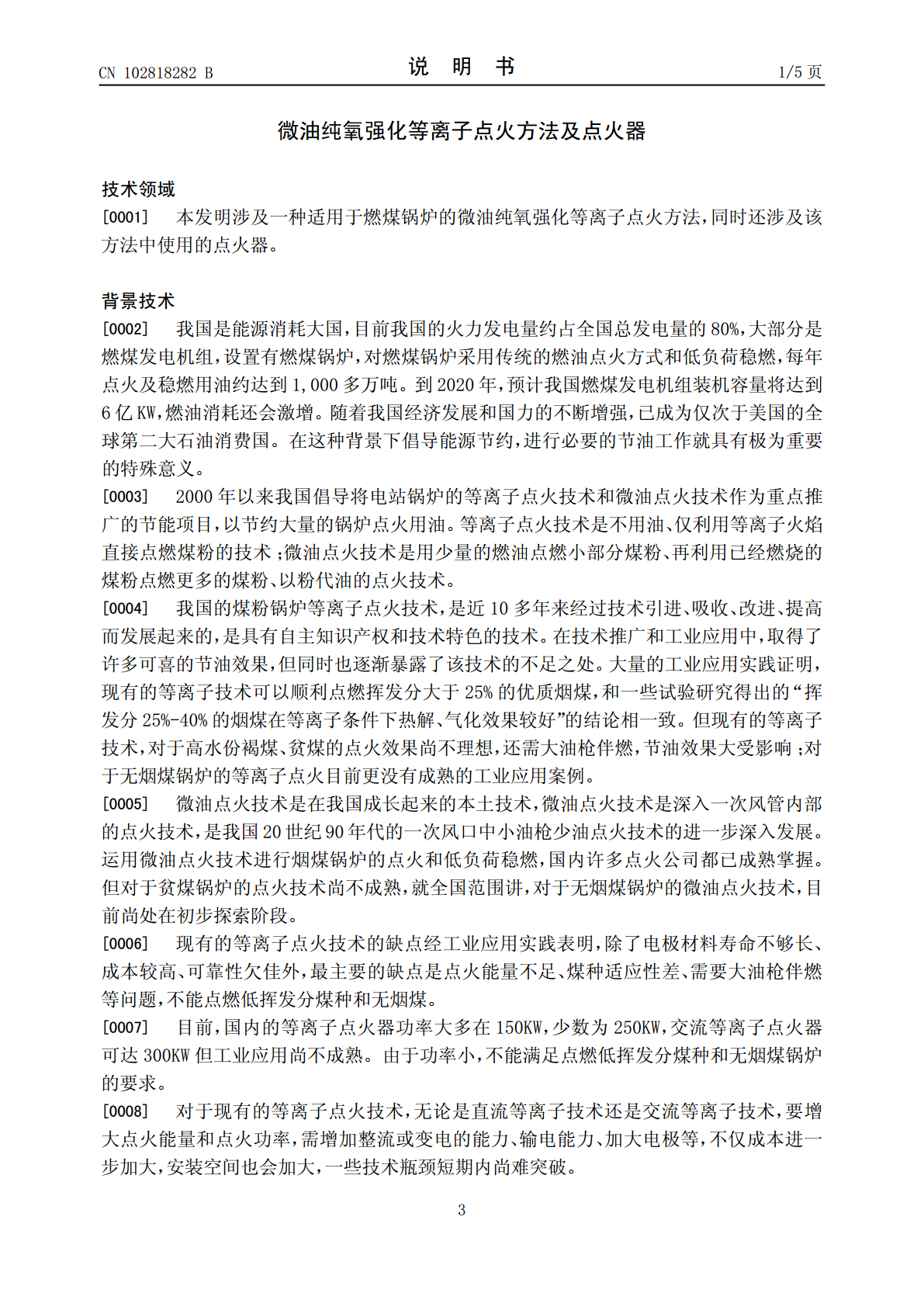

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102818282102818282B(45)授权公告日2014.12.03(21)申请号201210304328.3WO2010151026A2,2010.12.29,CN1963310A,2007.05.16,(22)申请日2012.08.24姚文达等.电站锅炉微油点火技术现状与发(73)专利权人北京博希格动力技术有限公司展.《华电技术》.2008,第30卷(第1期),14-18.地址100044北京市西城区北展北街9号楼审查员欧阳小环1单元202室(72)发明人郭永浩黄锏(74)专利代理机构北京中创阳光知识产权代理有限责任公司11003代理人尹振启张显光(51)Int.Cl.F23Q13/00(2006.01)(56)对比文件CN102519037A,2012.06.27,CN202792101U,2013.03.13,EP1371905A1,2003.12.17,CN1294278A,2001.05.09,权权利要求书1页利要求书1页说明书5页说明书5页附图6页附图6页(54)发明名称微油纯氧强化等离子点火方法及点火器(57)摘要本发明公开了一种微油纯氧强化等离子点火方法，该方法在对锅炉燃煤进行点燃时，首先利用等离子火焰发生器发出等离子火焰，围绕等离子火焰喷射燃油，燃油被等离子火焰热解形成气相混合物，氢气含量高达约90%，该气相混合物被等离子火焰点燃，同时配合纯氧气流助燃，形成的火焰炬较大，增强等离子火焰能量的同时，又节省了燃油。在锅炉点火过程中完全不需大油枪伴燃，有望将对无烟煤锅炉的点火节油率提高到85%-90%。同时也具备较强的低负荷稳燃能力，其低负荷稳燃时节油可达90%以上，甚至仅投运等离子和纯氧即可达到稳燃目的，完全不用投燃油。本发明同时还公开了应用于该方法中的点火器。CN102818282BCN1028BCN102818282B权利要求书1/1页1.微油纯氧强化等离子点火方法，其特征在于，在对锅炉燃煤进行点燃时，首先利用等离子火焰发生器发出等离子火焰，围绕等离子火焰喷射燃油，燃油喷射方向与等离子火焰喷射方向的夹角为锐角α，所喷射的燃油被等离子火焰热解呈气相混合物，进而被点燃发出燃气火焰，再利用等离子火焰和燃气火焰共同点燃锅炉燃煤。2.如权利要求1所述的点火方法，其特征在于，所述燃油为溶气燃油，热解后燃烧时配合纯氧气流助燃，纯氧气流围绕等离子火焰喷射，喷射区域位于燃油热解区域之后，喷射方向与等离子火焰喷射方向的夹角为锐角β。3.如权利要求1所述的点火方法，其特征在于，所述气相混合物的成分为（mol）:CH4+为1.65%、C2H4+C2H6为1.31%、C2H2为5.64%、C3为0.05%、H2为89.80%、CO为0.41%、CO2为1.32%。4.如权利要求2所述的点火方法，其特征在于，所述α角度值的取值范围为35°-70°，所述β角度值的取值范围为20°-50°，α≥β。5.微油纯氧强化等离子点火器，设置有等离子火焰喷嘴，所述喷嘴设置有管状的阳极、阴极、介质气体流通室，所述流通室带有进气口和出气口，阳极设置在所述流通室的出气口端，阳极内部设置有异形的电弧腔与流通室相连通，所述电弧腔内壁呈凸凹状，阴极前端的一段管身穿套在流通室内，其前端延伸至所述电弧腔的进气口处，介质气体经流通室进入电弧腔时被电离然后喷出形成等离子火焰，其特征在于，在电弧腔的出气口处依次设置有环形的燃油喷嘴和助燃气体喷嘴，所述燃油喷嘴和助燃气体喷嘴的管壁上围绕电弧腔的轴线设置有若干个喷孔，喷孔朝向与该轴线的夹角呈锐角设置。6.如权利要求5所述的点火器，其特征在于，所述燃油喷孔的朝向与等离子火焰喷嘴的轴线夹角为α，助燃气体喷孔的朝向与等离子火焰喷嘴的轴线夹角为β，α≥β。7.如权利要求6所述的点火器，其特征在于，所述α角度值的取值范围为35°-70°，所述β角度值的取值范围为20°-50°。8.如权利要求5所述的点火器，其特征在于，所述阳极的壳体上对称布置有沿阳极轴线方向延伸的凹槽，燃油喷嘴的输送管道和助燃气体喷嘴的输送管道的形状适配于所述凹槽，设置在所述凹槽内。9.如权利要求5所述的点火器，其特征在于，所述阴极壳体内设置有冷却水流通管道，围绕阴极前端设置有约束等离子火焰的磁力线圈，该磁力线圈围绕在所述流通室外面的管壁上。10.如权利要求5所述的点火器，其特征在于，所述阳极壳体内设置有冷却水流通管道，围绕阳极电弧腔设置有输送等离子火焰的磁力线圈。2CN102818282B说明书1/5页微油纯氧强化等离子点火方法及点火器技术领域[0001]本发明涉及一种适用于燃煤锅炉的微油纯氧强化等离子点火方法，同时还涉及该方法中使用的点火器。背景技术[0002]
