一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉.pdf

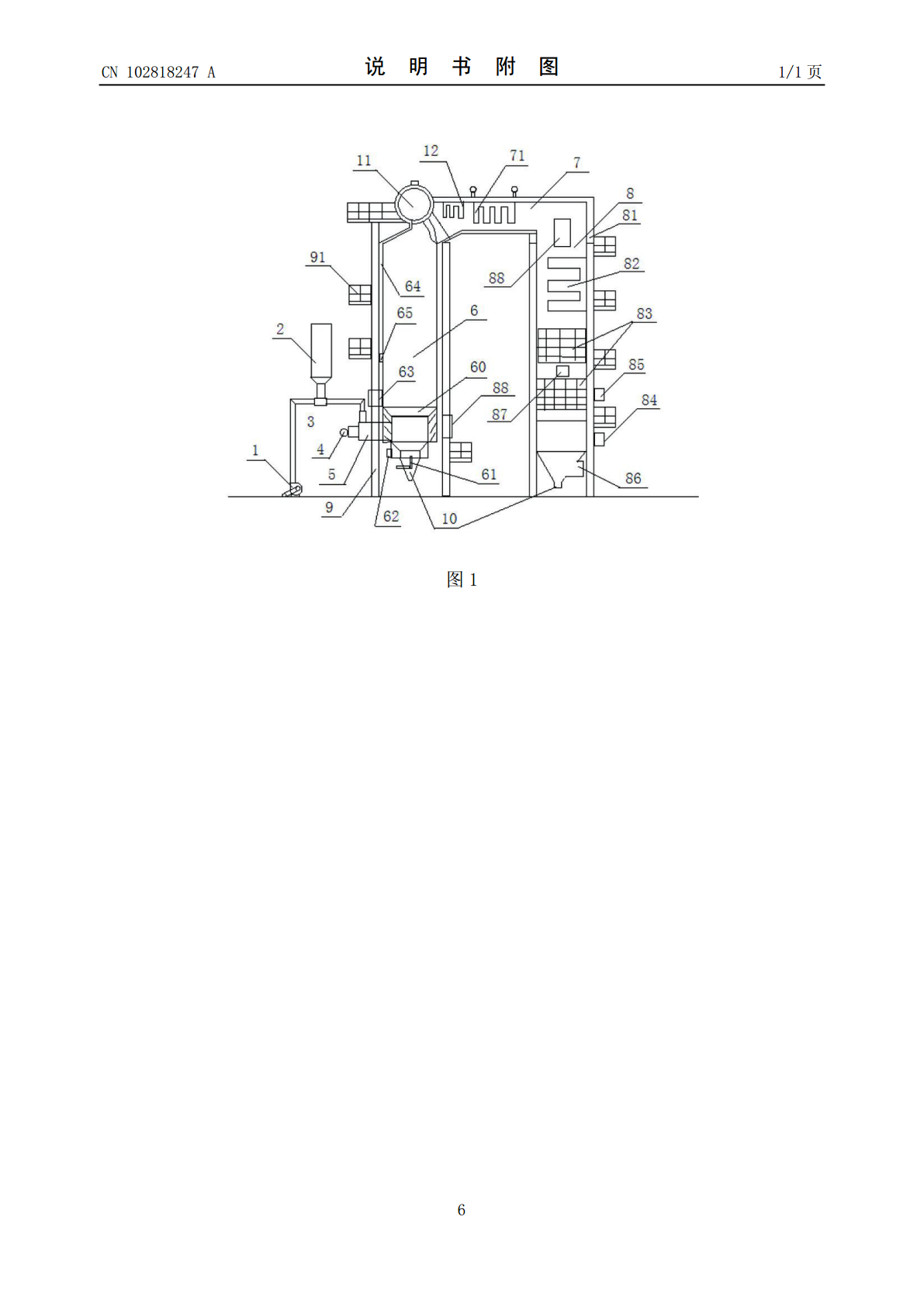

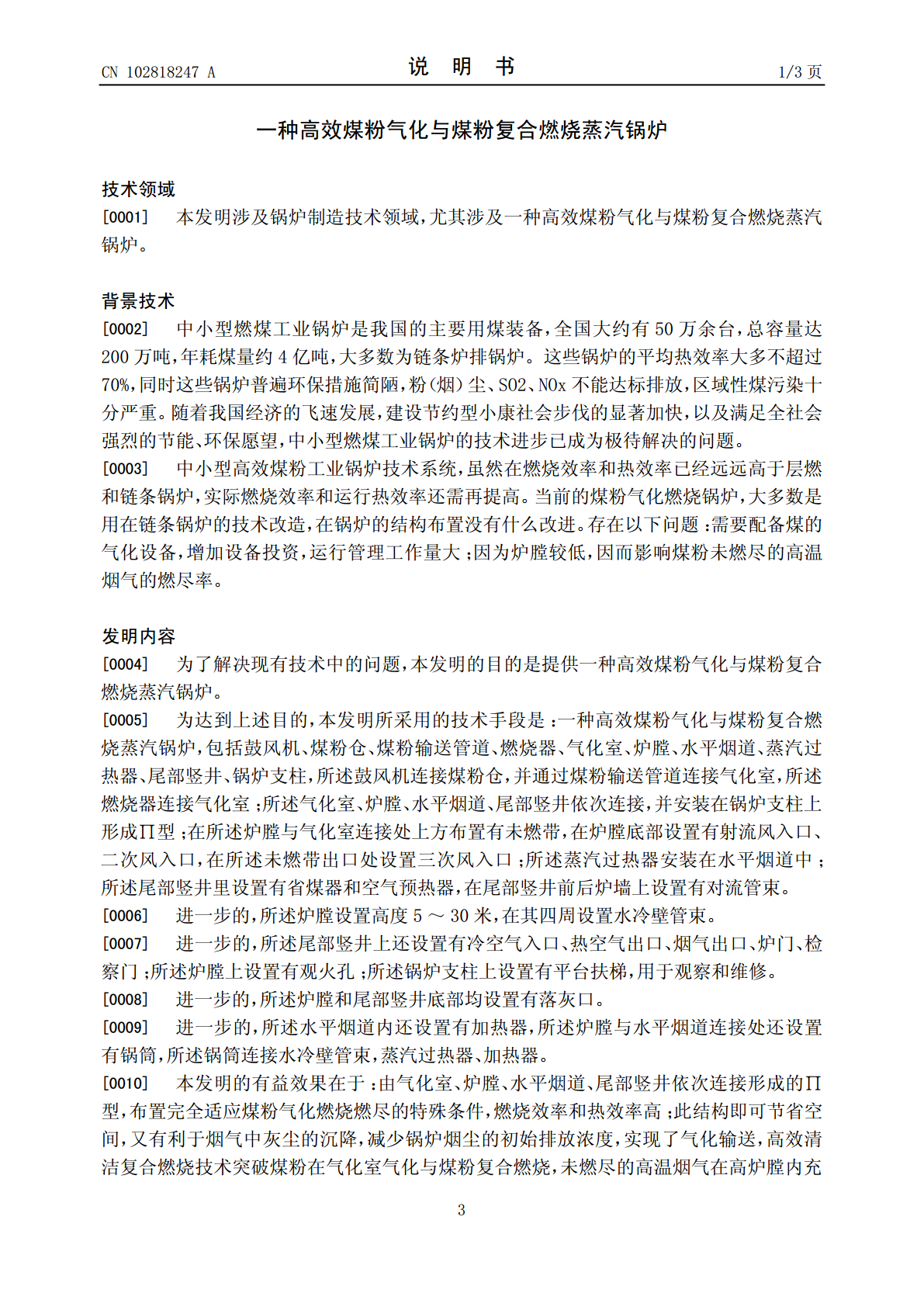

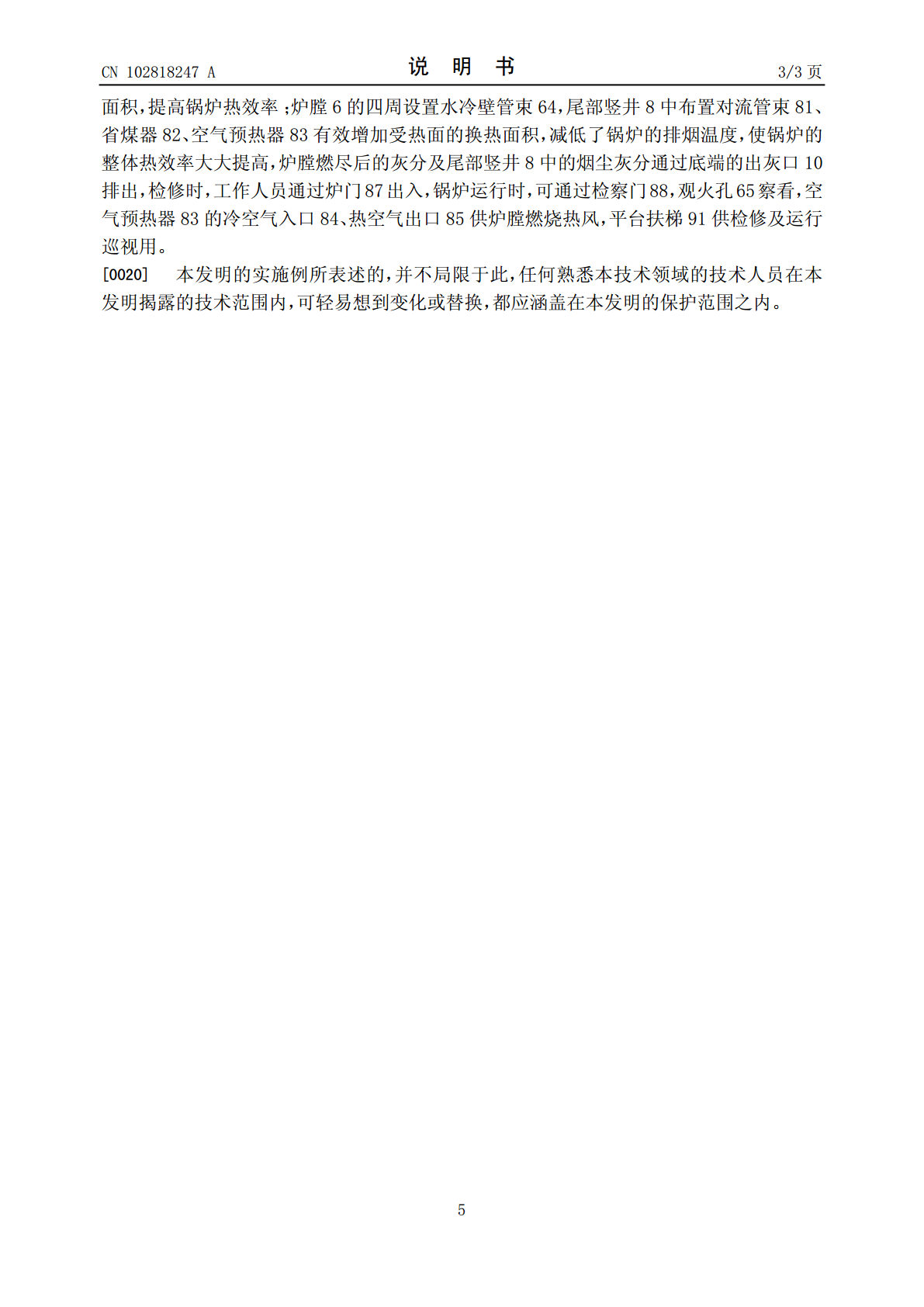

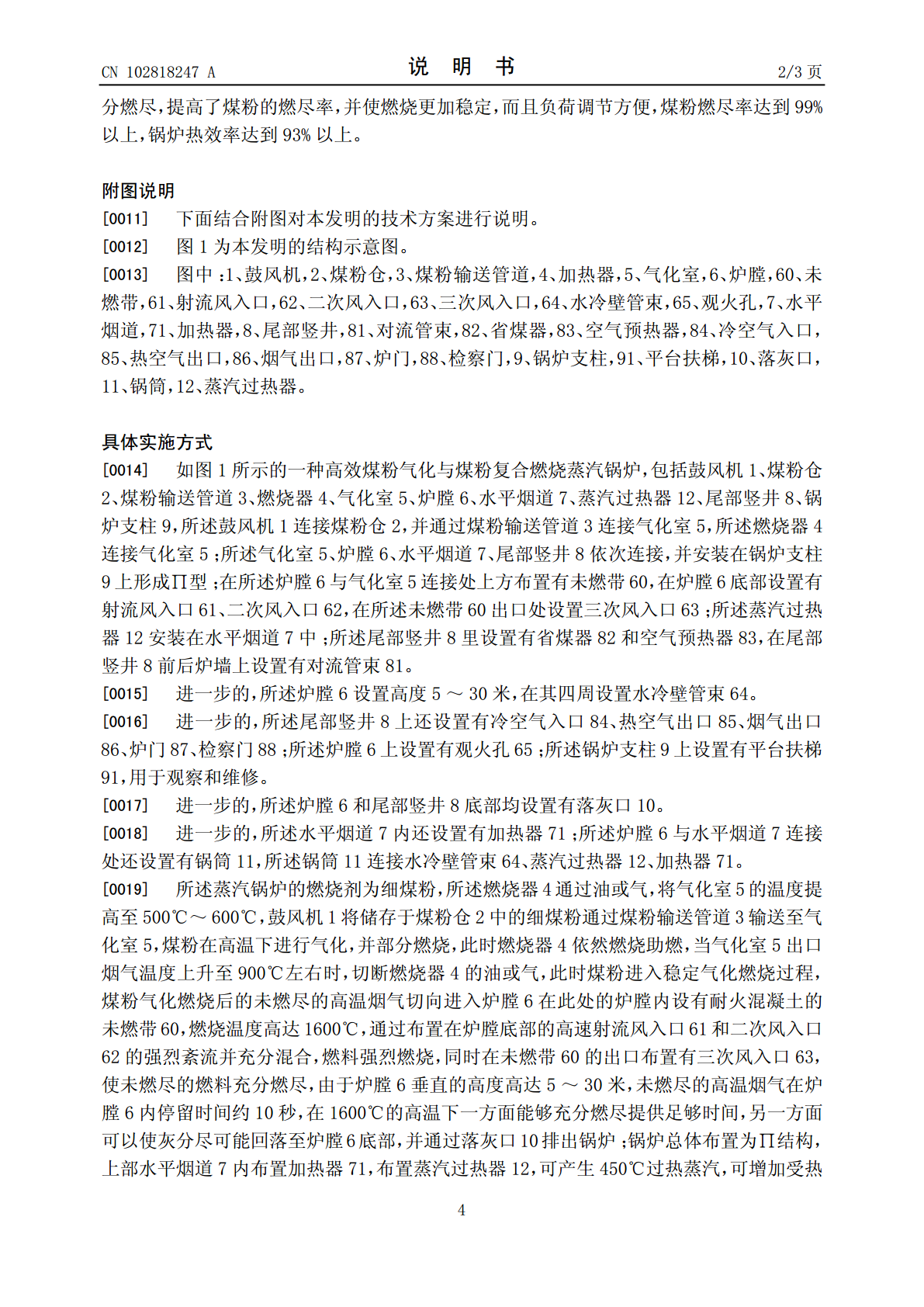

(19)中华人民共和国国家知识产权局*CN102818247A*(12)发明专利申请(10)申请公布号CN102818247A(43)申请公布日2012.12.12(21)申请号201210340098.6(22)申请日2012.09.14(71)申请人青岛青义锅炉有限公司地址266101山东省青岛市李沧区南岭三路17号(72)发明人王永波张世仓赵敬王明君(51)Int.Cl.F22B31/00(2006.01)C10J3/48(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图11页(54)发明名称一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉(57)摘要本发明公开了一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉，包括鼓风机、煤粉仓、煤粉输送管道、燃烧室、气化室、炉膛、水平烟道、蒸汽过热器、尾部竖井、锅炉支柱，鼓风机连接煤粉仓，并通过煤粉输送管道连接气化室，燃烧器连接气化室；气化室、炉膛、水平烟道、尾部竖井依次连接，并安装在锅炉支柱上形成∏型；在炉膛与气化室连接处上方布置有未燃带，在炉膛底部设置有射流风入口、二次风入口，在未燃带出口处设置三次风入口；蒸汽过热器安装在水平烟道中；尾部竖井里设置有省煤器和空气预热器。本发明节省空间，减少烟尘排放，实现了气化输送，燃烧更加稳定，煤粉燃尽率达99%以上，热效率达93%以上。CN102847ACN102818247A权利要求书1/1页1.一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉，其特征在于：包括鼓风机（1）、煤粉仓（2）、煤粉输送管道（3）、燃烧器（4）、气化室（5）、炉膛（6）、水平烟道（7）、蒸汽过热器（12）、尾部竖井（8）、锅炉支柱（9），所述鼓风机（1）连接煤粉仓（2），并通过煤粉输送管道（3）连接气化室（5），所述燃烧器（4）连接气化室（5）；所述气化室（5）、炉膛（6）、水平烟道（7）、尾部竖井（8）依次连接，并安装在锅炉支柱（9）上形成∏型；在所述炉膛（6）与气化室（5）连接处上方布置有未燃带（60），在炉膛（6）底部设置有射流风入口（61）、二次风入口（62），在所述未燃带（60）出口处设置三次风入口（63）；所述蒸汽过热器（12）安装在水平烟道（7）中；所述尾部竖井（8）里设置有省煤器（82）和空气预热器（83），在尾部竖井（8）前后炉墙上设置有对流管束（81）。2.根据权利要求1所述的高效煤粉气化与煤粉复合燃烧蒸汽锅炉，其特征在于：所述炉膛（6）设置高度5～30米，在其四周设置水冷壁管束（64）。3.根据权利要求1所述的高效煤粉气化与煤粉复合燃烧蒸汽锅炉，其特征在于：所述尾部竖井（8）上还设置有冷空气入口（84）、热空气出口（85）、烟气出口（86）、炉门（87）、检察门（88）；所述炉膛（6）上设置有观火孔（65）；所述锅炉支柱（9）上设置有平台扶梯（91）。4.根据权利要求1所述的高效煤粉气化与煤粉复合燃烧蒸汽锅炉，其特征在于：所述炉膛（6）和尾部竖井（8）底部均设置有落灰口（10）。5.根据权利要求1所述的高效煤粉气化与煤粉复合燃烧蒸汽锅炉，其特征在于：在所述水平烟道（7）内设置有加热器（71）；所述炉膛（6）与水平烟道（7）连接处还设置有锅筒（11），所述锅筒（11）连接水冷壁管束（64）、蒸汽过热器（12）、加热器（71）。2CN102818247A说明书1/3页一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉技术领域[0001]本发明涉及锅炉制造技术领域，尤其涉及一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉。背景技术[0002]中小型燃煤工业锅炉是我国的主要用煤装备，全国大约有50万余台，总容量达200万吨，年耗煤量约4亿吨，大多数为链条炉排锅炉。这些锅炉的平均热效率大多不超过70%，同时这些锅炉普遍环保措施简陋，粉（烟）尘、SO2、NOx不能达标排放，区域性煤污染十分严重。随着我国经济的飞速发展，建设节约型小康社会步伐的显著加快，以及满足全社会强烈的节能、环保愿望，中小型燃煤工业锅炉的技术进步已成为极待解决的问题。[0003]中小型高效煤粉工业锅炉技术系统，虽然在燃烧效率和热效率已经远远高于层燃和链条锅炉，实际燃烧效率和运行热效率还需再提高。当前的煤粉气化燃烧锅炉，大多数是用在链条锅炉的技术改造，在锅炉的结构布置没有什么改进。存在以下问题：需要配备煤的气化设备，增加设备投资，运行管理工作量大；因为炉膛较低，因而影响煤粉未燃尽的高温烟气的燃尽率。发明内容[0004]为了解决现有技术中的问题，本发明的目的是提供一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉。[0005]为达到上述目的，本发明所采用的技术手段是：一种高效煤粉气化与煤粉复合燃烧蒸汽锅炉，包括鼓风机、煤粉仓、煤粉输送管道、燃烧器、气化室、炉膛、水平烟道、蒸汽过热器、尾部竖井、锅炉支柱，所述鼓风机连接煤粉仓，并通过
