适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统.pdf

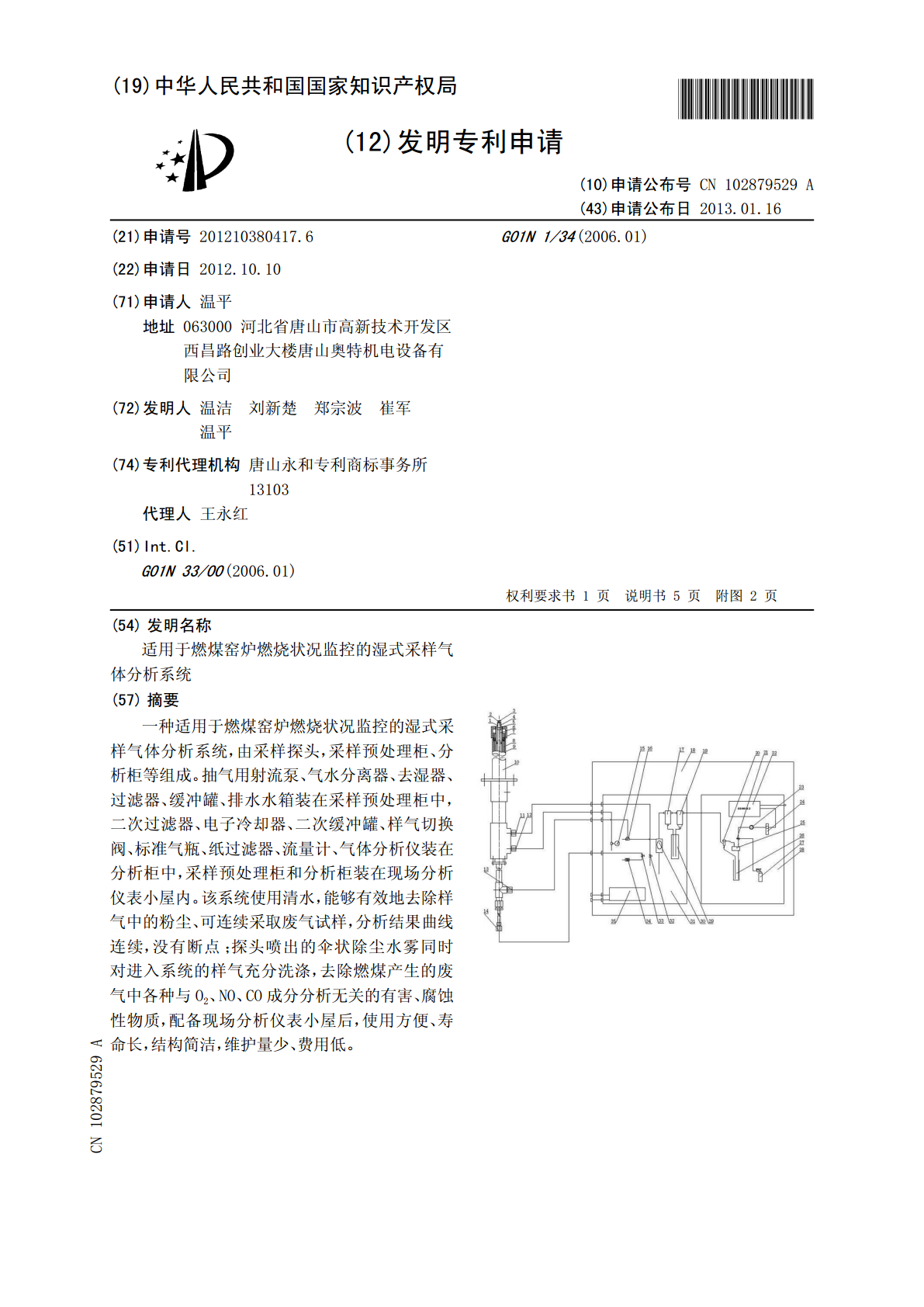

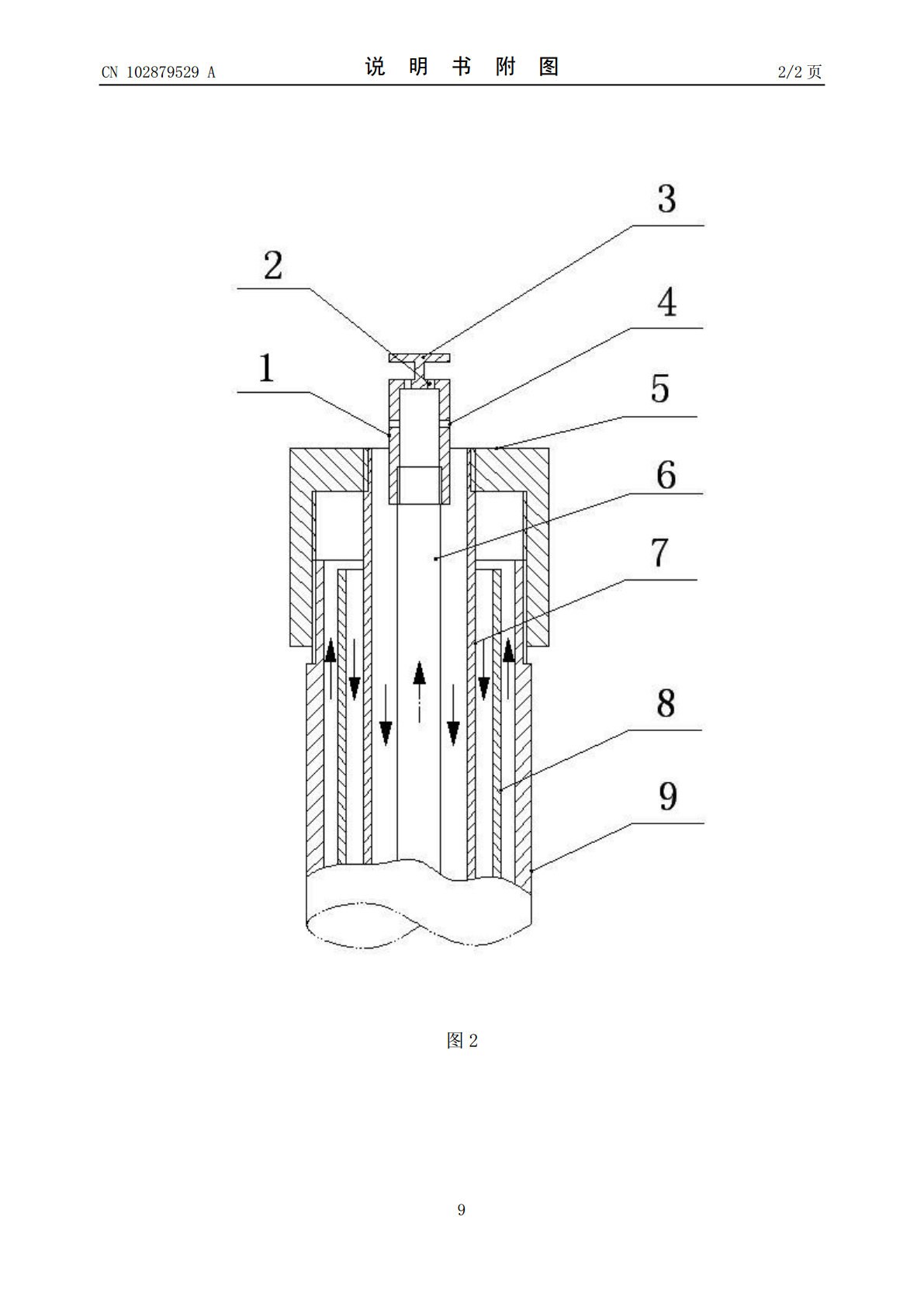

(19)中华人民共和国国家知识产权局*CN102879529A*(12)发明专利申请(10)申请公布号CN102879529A(43)申请公布日2013.01.16(21)申请号201210380417.6G01N1/34(2006.01)(22)申请日2012.10.10(71)申请人温平地址063000河北省唐山市高新技术开发区西昌路创业大楼唐山奥特机电设备有限公司(72)发明人温洁刘新楚郑宗波崔军温平(74)专利代理机构唐山永和专利商标事务所13103代理人王永红(51)Int.Cl.G01N33/00(2006.01)权利要求书权利要求书1页1页说明书说明书55页页附图附图22页(54)发明名称适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统(57)摘要一种适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，由采样探头，采样预处理柜、分析柜等组成。抽气用射流泵、气水分离器、去湿器、过滤器、缓冲罐、排水水箱装在采样预处理柜中，二次过滤器、电子冷却器、二次缓冲罐、样气切换阀、标准气瓶、纸过滤器、流量计、气体分析仪装在分析柜中，采样预处理柜和分析柜装在现场分析仪表小屋内。该系统使用清水，能够有效地去除样气中的粉尘、可连续采取废气试样，分析结果曲线连续，没有断点；探头喷出的伞状除尘水雾同时对进入系统的样气充分洗涤，去除燃煤产生的废气中各种与O2、NO、CO成分分析无关的有害、腐蚀性物质，配备现场分析仪表小屋后，使用方便、寿命长，结构简洁，维护量少、费用低。CN1028795ACN102879529A权利要求书1/1页1.一种适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，主要由设置在系统的前端的喷水除尘的采样探头、设置在系统后部的分析仪表小屋，采样预处理柜、分析柜分别装于分析仪表小屋内，连接器位于采样探头的下方与采样探头相连通，其特征在于，a所述的采样探头由外管、隔离管、采样管和洗涤水管组成；洗涤水管、采样管、隔离管、外管按照从内到外的顺序依次装在探头内，所述的采样探头与连接器连接，连接器与冷却进水管、冷却回水管连接，采样探头与分析仪表小屋相连接；b所述的采样预处理柜内装有抽气用射流泵、气水分离器、去湿器、过滤器、缓冲罐、排水水箱，抽气用射流泵与气水分离器用管路连接，气水分离器与去湿器、过滤器用管路连接，去湿器、过滤器分别与缓冲罐相连通，抽气用射流泵与探头的取气管路连通；c所述的分析柜内装有NO、CO、O2分析仪、二次过滤器、电子冷却器、二次缓冲罐、电磁阀、标准气瓶、纸过滤器，二次过滤器、电子冷却器分别与二次缓冲罐相连接，电子冷却器与电磁阀相连，电磁阀与纸过滤器相连，纸过滤器与流量计连接，流量计与NO、CO、O2分析仪相连，NO、CO、O2分析仪和分析柜相连，二次过滤器与预处理柜内的过滤器相连。2.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的洗涤水管前端装有除尘喷头，该除尘喷头前端面、侧面分别开有孔，距喷头前端面开孔3.5mm处，设有挡板。3.根据权利要求2所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，除尘喷头前端面开有5个孔，侧面开有2个孔。4.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的洗涤水管的洗涤水入口位于采样探头的尾端，该洗涤水入口与洗涤水管路连通，洗涤水管路上连接有流量开关。5.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的冷却进水管路与供水管连接。6.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的冷却回水管路与温度计、排水水箱连通。7.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的采样管的外壁、外管的内壁、隔离管共同组成了可以循环的冷却水套。8.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的采样气体分析系统使用的探头直径2吋，长度2m。9.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的湿式采样气体分析系统在窑炉温度为1000℃～1500℃环境中连续工作时，冷却水压力为0.6Mpa、流量为60到80L/min、出口水温<50℃。10.根据权利要求1所述的适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统，其特征在于，所述的采样探头在环境温度低于15℃时，其供水管道、取样管道用伴热线保温。2CN102879529A说明书1/5页适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统技术领域[0001]本发明涉及一种水泥窑炉采样气体分析装置，特别是涉及一种适用于燃煤窑炉燃烧状况监控的湿式采样气体分析系统。背景技术
