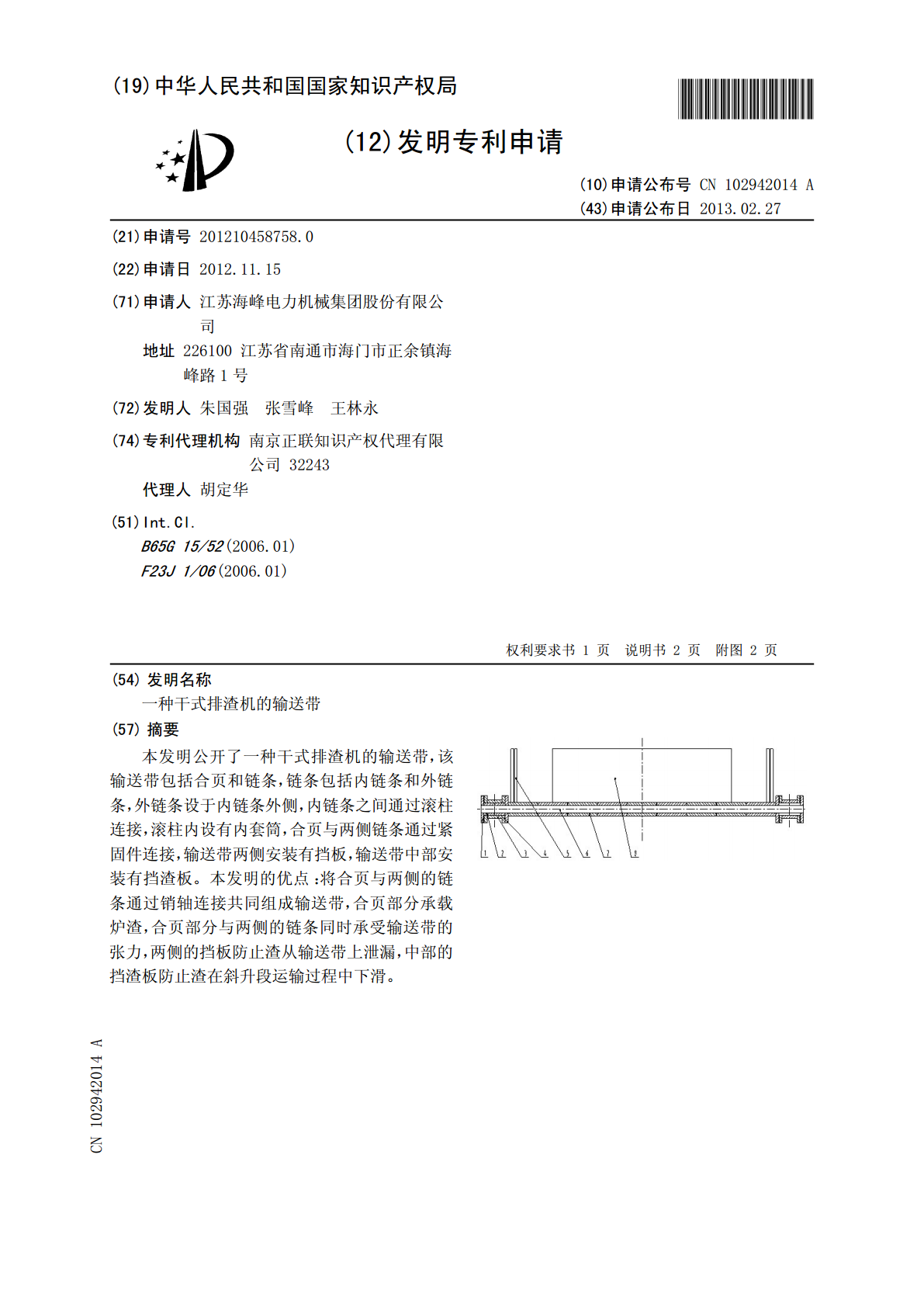

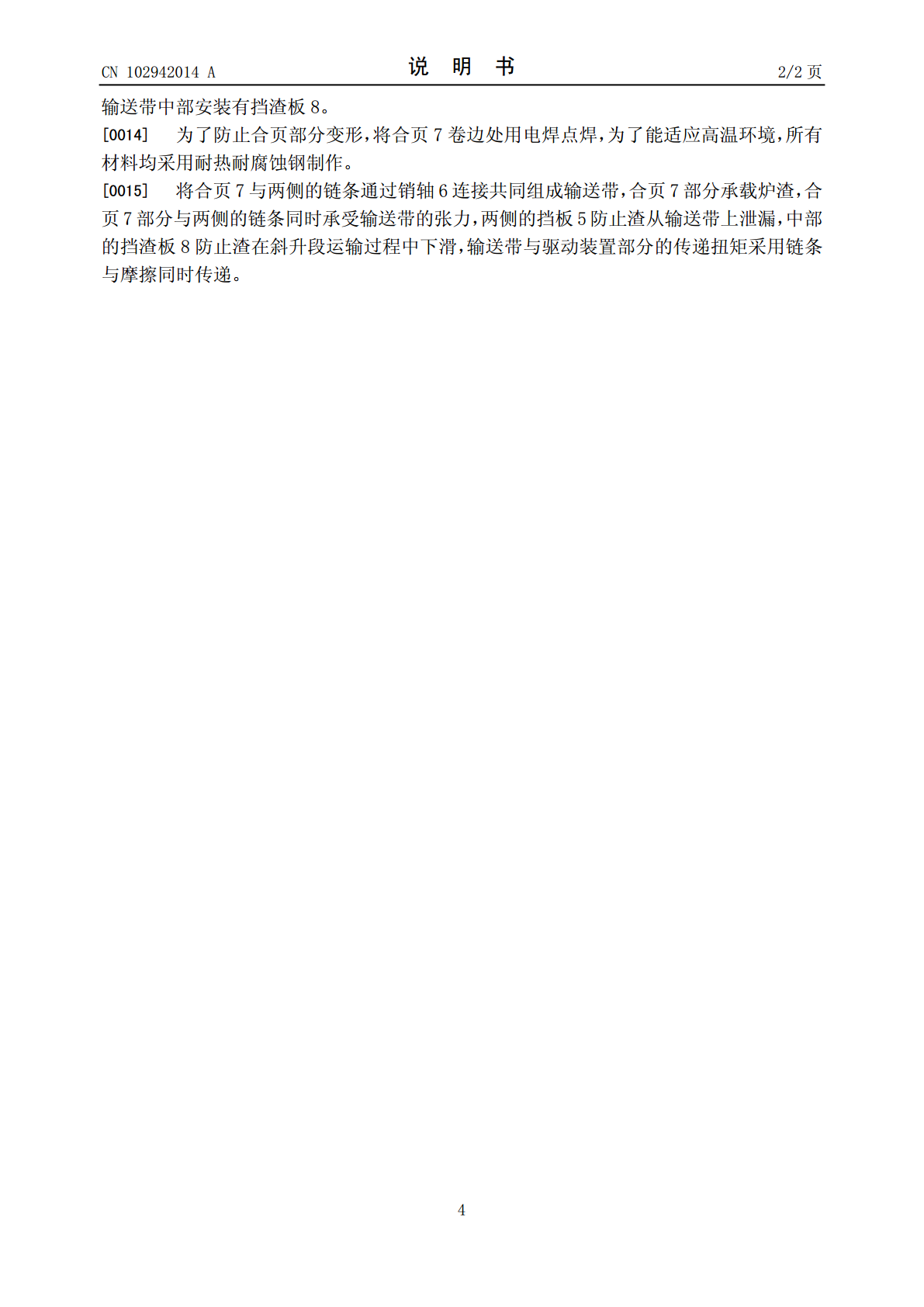

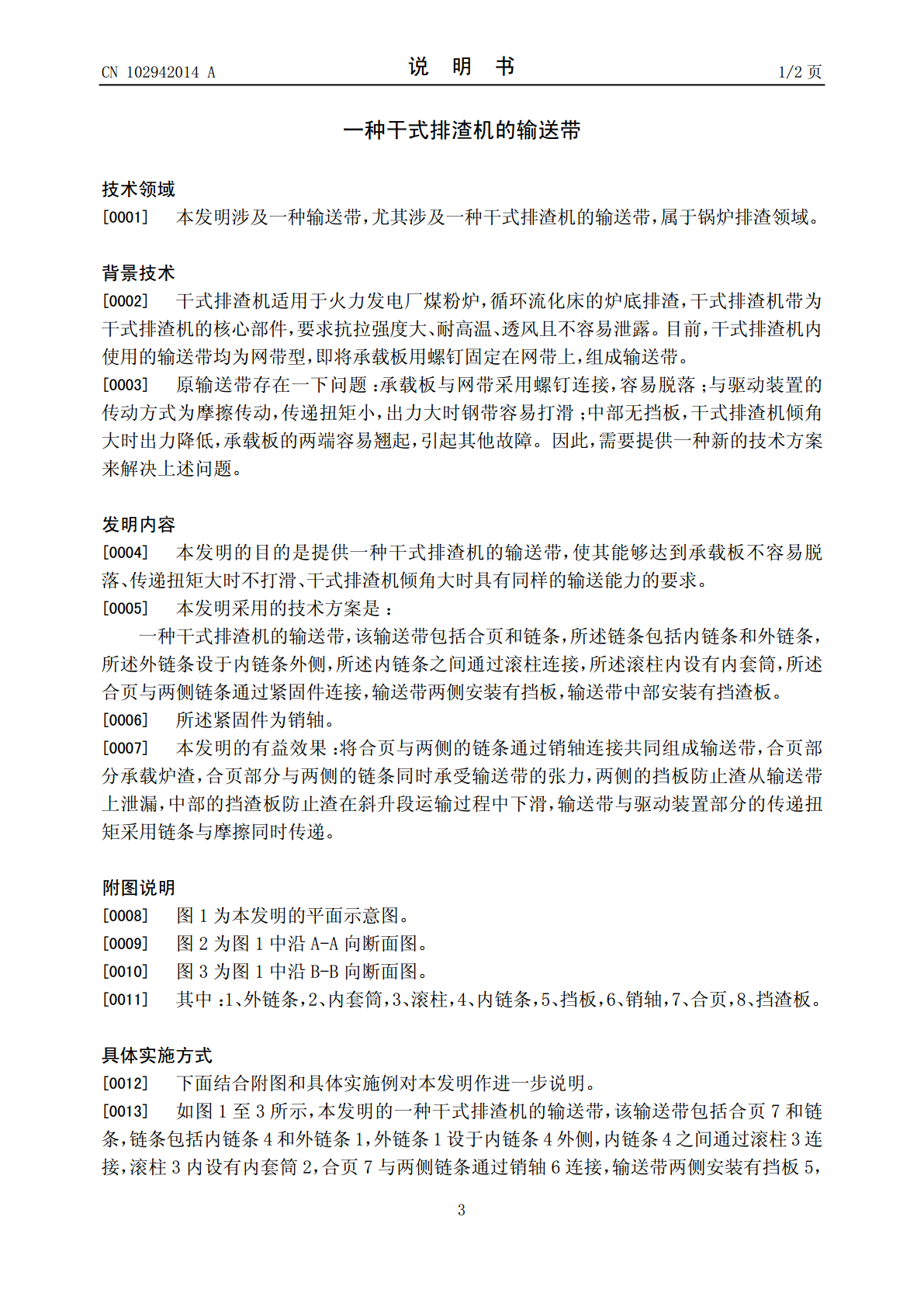

(19)中华人民共和国国家知识产权局*CN102942014A*(12)发明专利申请(10)申请公布号CN102942014A(43)申请公布日2013.02.27(21)申请号201210458758.0(22)申请日2012.11.15(71)申请人江苏海峰电力机械集团股份有限公司地址226100江苏省南通市海门市正余镇海峰路1号(72)发明人朱国强张雪峰王林永(74)专利代理机构南京正联知识产权代理有限公司32243代理人胡定华(51)Int.Cl.B65G15/52(2006.01)F23J1/06(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图22页(54)发明名称一种干式排渣机的输送带(57)摘要本发明公开了一种干式排渣机的输送带，该输送带包括合页和链条，链条包括内链条和外链条，外链条设于内链条外侧，内链条之间通过滚柱连接，滚柱内设有内套筒，合页与两侧链条通过紧固件连接，输送带两侧安装有挡板，输送带中部安装有挡渣板。本发明的优点：将合页与两侧的链条通过销轴连接共同组成输送带，合页部分承载炉渣，合页部分与两侧的链条同时承受输送带的张力，两侧的挡板防止渣从输送带上泄漏，中部的挡渣板防止渣在斜升段运输过程中下滑。CN10294ACN102942014A权利要求书1/1页1.一种干式排渣机的输送带，该输送带包括合页和链条，其特征在于：所述链条包括内链条和外链条，所述外链条设于内链条外侧，所述内链条之间通过滚柱连接，所述滚柱内设有内套筒，所述合页与两侧链条通过紧固件连接，输送带两侧安装有挡板，输送带中部安装有挡渣板。2.根据权利要求1所述的一种干式排渣机的输送带，其特征在于：所述紧固件为销轴。2CN102942014A说明书1/2页一种干式排渣机的输送带技术领域[0001]本发明涉及一种输送带，尤其涉及一种干式排渣机的输送带，属于锅炉排渣领域。背景技术[0002]干式排渣机适用于火力发电厂煤粉炉，循环流化床的炉底排渣，干式排渣机带为干式排渣机的核心部件，要求抗拉强度大、耐高温、透风且不容易泄露。目前，干式排渣机内使用的输送带均为网带型，即将承载板用螺钉固定在网带上，组成输送带。[0003]原输送带存在一下问题：承载板与网带采用螺钉连接，容易脱落；与驱动装置的传动方式为摩擦传动，传递扭矩小，出力大时钢带容易打滑；中部无挡板，干式排渣机倾角大时出力降低，承载板的两端容易翘起，引起其他故障。因此，需要提供一种新的技术方案来解决上述问题。发明内容[0004]本发明的目的是提供一种干式排渣机的输送带，使其能够达到承载板不容易脱落、传递扭矩大时不打滑、干式排渣机倾角大时具有同样的输送能力的要求。[0005]本发明采用的技术方案是：一种干式排渣机的输送带，该输送带包括合页和链条，所述链条包括内链条和外链条，所述外链条设于内链条外侧，所述内链条之间通过滚柱连接，所述滚柱内设有内套筒，所述合页与两侧链条通过紧固件连接，输送带两侧安装有挡板，输送带中部安装有挡渣板。[0006]所述紧固件为销轴。[0007]本发明的有益效果：将合页与两侧的链条通过销轴连接共同组成输送带，合页部分承载炉渣，合页部分与两侧的链条同时承受输送带的张力，两侧的挡板防止渣从输送带上泄漏，中部的挡渣板防止渣在斜升段运输过程中下滑，输送带与驱动装置部分的传递扭矩采用链条与摩擦同时传递。附图说明[0008]图1为本发明的平面示意图。[0009]图2为图1中沿A-A向断面图。[0010]图3为图1中沿B-B向断面图。[0011]其中：1、外链条，2、内套筒，3、滚柱，4、内链条，5、挡板，6、销轴，7、合页，8、挡渣板。具体实施方式[0012]下面结合附图和具体实施例对本发明作进一步说明。[0013]如图1至3所示，本发明的一种干式排渣机的输送带，该输送带包括合页7和链条，链条包括内链条4和外链条1，外链条1设于内链条4外侧，内链条4之间通过滚柱3连接，滚柱3内设有内套筒2，合页7与两侧链条通过销轴6连接，输送带两侧安装有挡板5，3CN102942014A说明书2/2页输送带中部安装有挡渣板8。[0014]为了防止合页部分变形，将合页7卷边处用电焊点焊，为了能适应高温环境，所有材料均采用耐热耐腐蚀钢制作。[0015]将合页7与两侧的链条通过销轴6连接共同组成输送带，合页7部分承载炉渣，合页7部分与两侧的链条同时承受输送带的张力，两侧的挡板5防止渣从输送带上泄漏，中部的挡渣板8防止渣在斜升段运输过程中下滑，输送带与驱动装置部分的传递扭矩采用链条与摩擦同时传递。4CN102942014A说明书附图1/2页图1图25CN102942014A说明书附图2/2页图36
