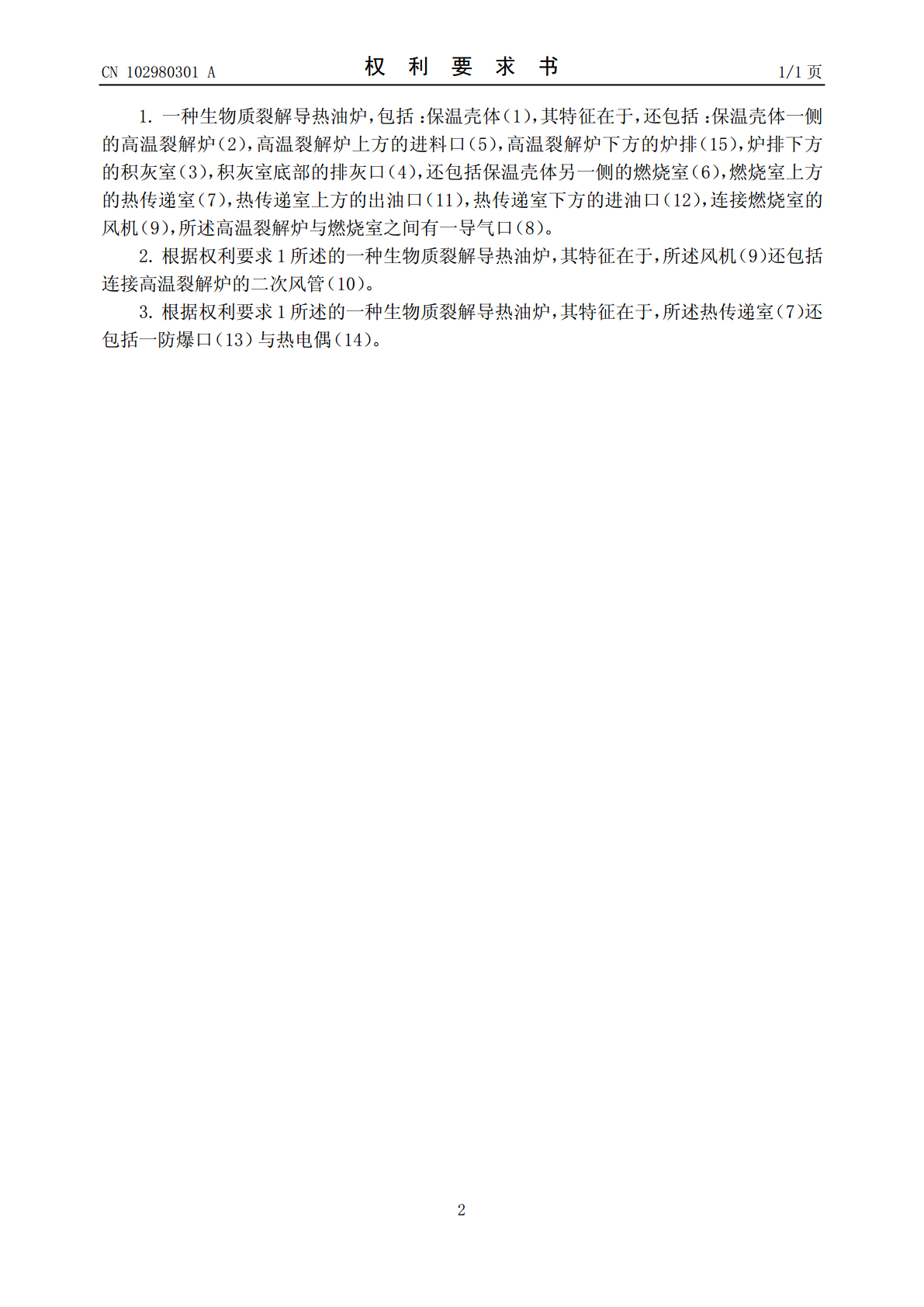

(19)中华人民共和国国家知识产权局*CN102980301A*(12)发明专利申请(10)申请公布号CN102980301A(43)申请公布日2013.03.20(21)申请号201210381394.0(22)申请日2012.10.10(71)申请人郭丰亮地址215000江苏省苏州市高新区竹园路209号创业园3号楼1408室(72)发明人郭丰亮(51)Int.Cl.F24H7/00(2006.01)F23B90/06(2011.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称一种生物质裂解导热油炉(57)摘要本发明公开了一种生物质裂解导热油炉，包括：保温壳体，保温壳体一侧的高温裂解炉，高温裂解炉上方的进料口，高温裂解炉下方的炉排，炉排下方的积灰室，积灰室底部的排灰口，还包括保温壳体另一侧的燃烧室，燃烧室上方的热传递室，热传递室上方的出油口，热传递室下方的进油口，连接燃烧室的风机。通过上述方式，本发明能够使生物质燃料燃烧更彻底，热效率更高。CN102983ACN102980301A权利要求书1/1页1.一种生物质裂解导热油炉，包括：保温壳体（1），其特征在于，还包括：保温壳体一侧的高温裂解炉（2），高温裂解炉上方的进料口（5），高温裂解炉下方的炉排（15），炉排下方的积灰室（3），积灰室底部的排灰口（4），还包括保温壳体另一侧的燃烧室（6），燃烧室上方的热传递室（7），热传递室上方的出油口（11），热传递室下方的进油口（12），连接燃烧室的风机（9），所述高温裂解炉与燃烧室之间有一导气口（8）。2.根据权利要求1所述的一种生物质裂解导热油炉，其特征在于，所述风机（9）还包括连接高温裂解炉的二次风管（10）。3.根据权利要求1所述的一种生物质裂解导热油炉，其特征在于，所述热传递室（7）还包括一防爆口（13）与热电偶（14）。2CN102980301A说明书1/2页一种生物质裂解导热油炉[0001]技术领域[0002]本发明涉及导热油炉领域，特别是涉及一种生物质裂解导热油炉。背景技术[0003]导热油炉是以煤、重油、轻油、可燃气体其他可燃材料为燃料，导热油为热载体。利用循环油泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的直流式特种工业炉，然而，随着地球能源问题的日益突出，生物质能源的作用变得越来越重要。目前，利用生物质作为燃料的导热油炉一般采用炉排层燃技术进行燃烧，这种燃烧技术的缺点在于燃料燃烧不充足，导热效率偏低等。发明内容[0004]本发明主要解决的技术问题是提供一种生物质裂解导热油炉，能够使生物质燃料燃烧更彻底，热效率更高。[0005]为解决上述技术问题，本发明采用的一个技术方案是：提供一种生物质裂解导热油炉，包括：保温壳体，保温壳体一侧的高温裂解炉，高温裂解炉上方的进料口，高温裂解炉下方的炉排，炉排下方的积灰室，积灰室底部的排灰口，还包括保温壳体另一侧的燃烧室，燃烧室上方的热传递室，热传递室上方的出油口，热传递室下方的进油口，连接燃烧室的风机，所述高温裂解炉与燃烧室之间有一导气口。[0006]在本发明一个较佳实施例中，所述风机还包括连接高温裂解炉的二次风管。[0007]在本发明一个较佳实施例中，所述热传递室还包括一防爆口与热电偶。[0008]本发明的有益效果是：本发明利用生物质裂解炉将生物质燃料裂解成生物质气，再利用生物质气作为燃烧的燃料，提高了生物质燃料的热利用率。附图说明[0009]图1是本发明一种生物质裂解导热油炉一较佳实施例的结构示意图；附图中各部件的标记如下：1、保温壳体，2、高温裂解炉，3、积灰室，4、排灰口，5、进料口，6、燃烧室，7、热传递室，8、导气口，9、风机，10、二次风管，11、出油口，12、进油口，13、防爆口，14、热电偶，15、炉排。具体实施方式[0010]下面结合附图对本发明的较佳实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。[0011]请参阅图1一种生物质裂解导热油炉一较佳实施例的结构示意图，本发明实施例包括：3CN102980301A说明书2/2页一种生物质裂解导热油炉，包括：保温壳体1，保温壳体一侧的高温裂解炉2，高温裂解炉上方的进料口5，高温裂解炉下方的炉排15，炉排下方的积灰室3，积灰室底部的排灰口4，还包括保温壳体另一侧的燃烧室6，燃烧室上方的热传递室7，热传递室上方的出油口11，热传递室下方的进油口12，连接燃烧室的风机9，所述高温裂解炉与燃烧室之间有一导气口8，高温裂解炉裂解出的生物质气通过导气口8进入燃烧室6，生物质气与空气充分混合，提高了燃烧率。[0012]进一步的，所述风机9还包括连接高温裂解炉的二次风管10。[0013]进一步的，所述热传递室7还包
