一种生物质与柴油两用导热油炉.pdf

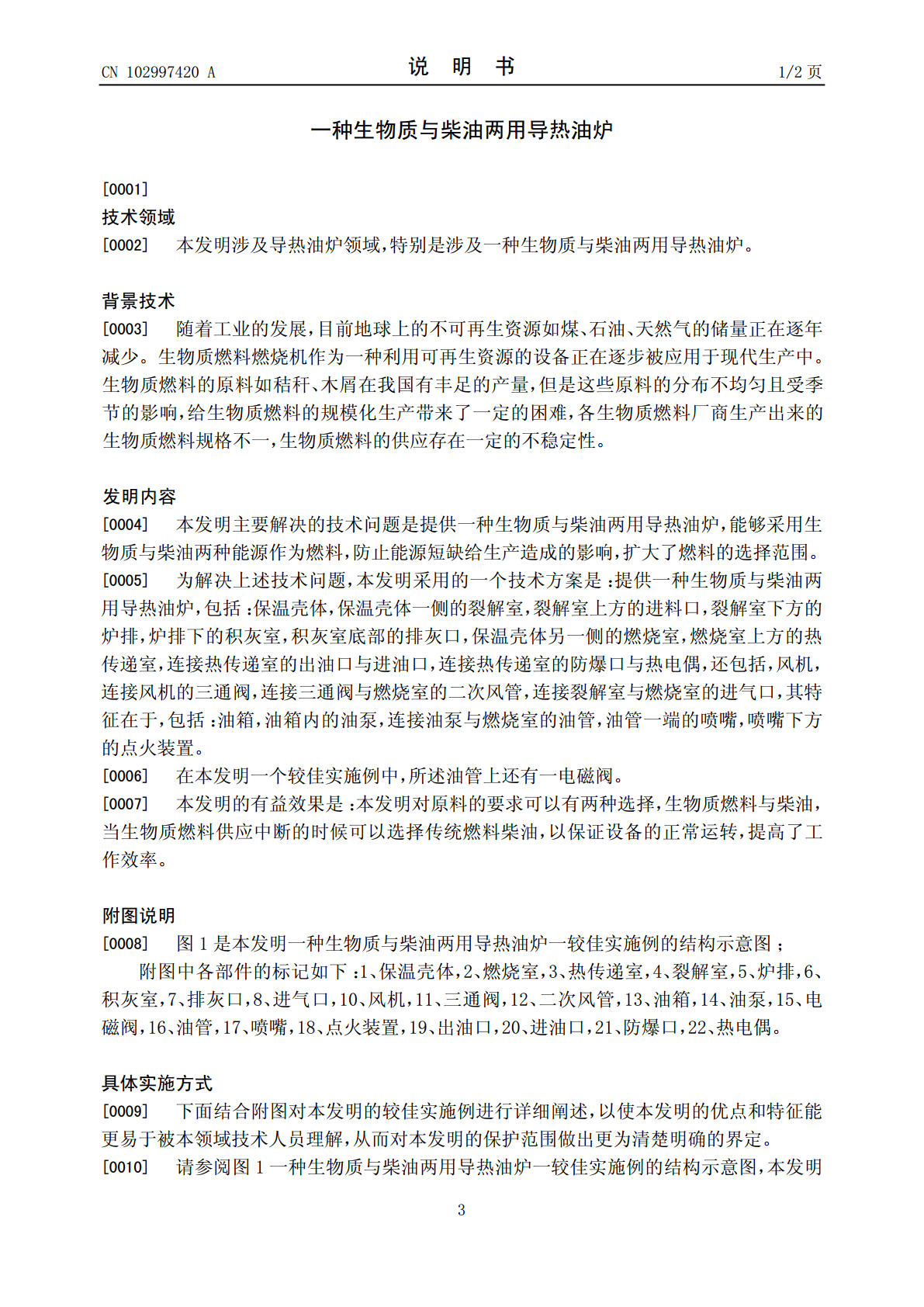

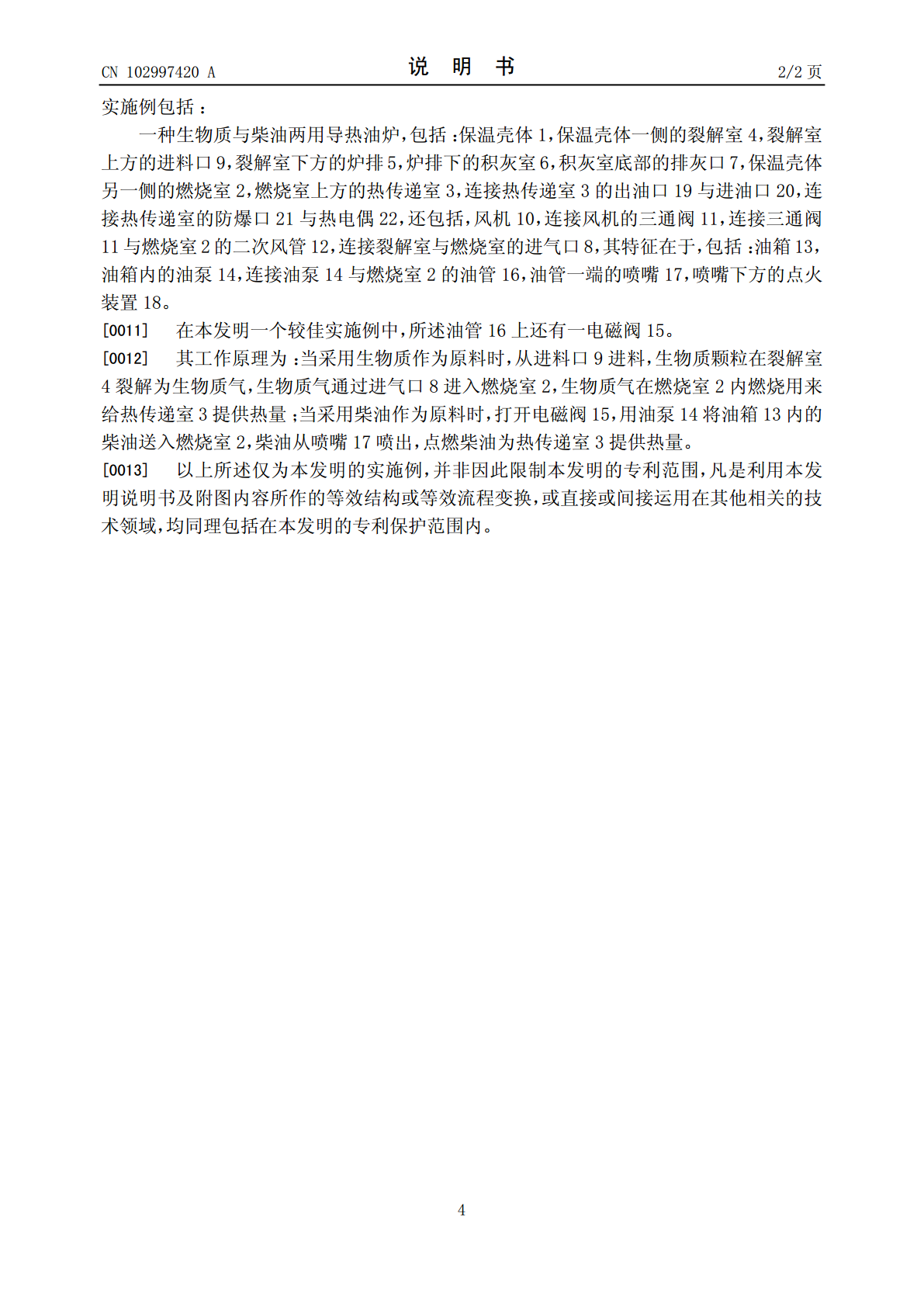

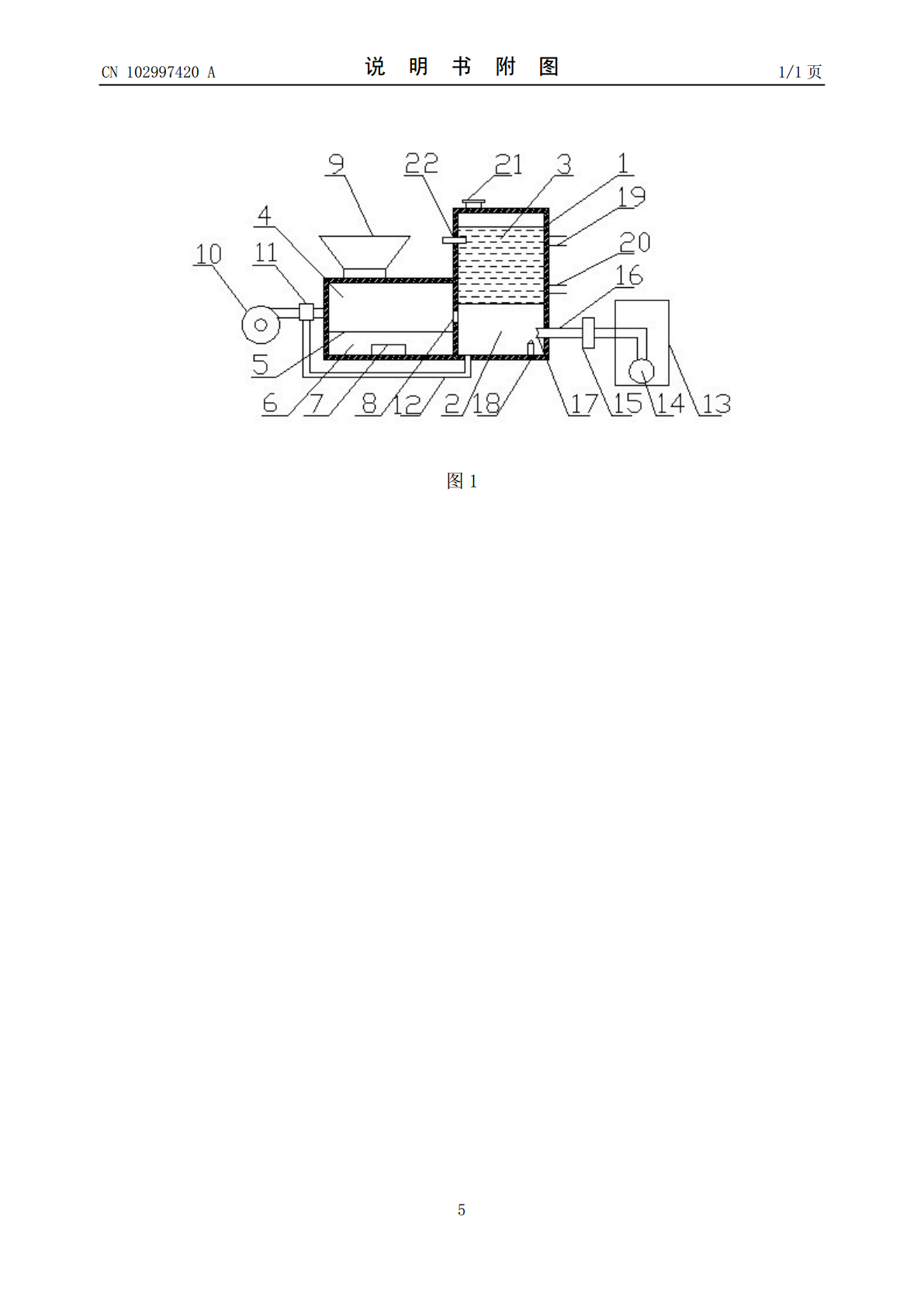

(19)中华人民共和国国家知识产权局*CN102997420A*(12)发明专利申请(10)申请公布号CN102997420A(43)申请公布日2013.03.27(21)申请号201210381477.X(22)申请日2012.10.10(71)申请人郭丰亮地址215000江苏省苏州市高新区竹园路209号创业园3号楼1408室(72)发明人郭丰亮(51)Int.Cl.F24H7/00(2006.01)F24H9/18(2006.01)F24H9/20(2006.01)C10B53/02(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称一种生物质与柴油两用导热油炉(57)摘要本发明公开了一种生物质与柴油两用导热油炉，包括：保温壳体，保温壳体一侧的裂解室，裂解室上方的进料口，裂解室下方的炉排，炉排下的积灰室，积灰室底部的排灰口，保温壳体另一侧的燃烧室，燃烧室上方的热传递室，连接热传递室的出油口与进油口，连接热传递室的防爆口与热电偶，还包括，风机，连接风机的三通阀，连接三通阀与燃烧室的二次风管，连接裂解室与燃烧室的进气口。通过上述方式，本发明能够采用生物质与柴油两种能源作为燃料，防止能源短缺给生产造成的影响，扩大了燃料的选择范围。CN102974ACN102997420A权利要求书1/1页1.一种生物质与柴油两用导热油炉，包括：保温壳体（1），保温壳体一侧的裂解室（4），裂解室上方的进料口（9），裂解室下方的炉排（5），炉排下的积灰室（6），积灰室底部的排灰口（7），保温壳体另一侧的燃烧室（2），燃烧室上方的热传递室（3），连接热传递室的出油口（19）与进油口（20），连接热传递室的防爆口（21）与热电偶（22），还包括，风机（10），连接风机的三通阀（11），连接三通阀与燃烧室的二次风管（12），连接裂解室（4）与燃烧室（2）的进气口（8），其特征在于，包括：油箱（13），油箱内的油泵（14），连接油泵（14）与燃烧室（2）的油管（16），油管一端的喷嘴（17），喷嘴下方的点火装置（18）。2.根据权利要求1所述的一种生物质与柴油两用导热油炉，其特征在于，所述油管（16）上还有一电磁阀（15）。2CN102997420A说明书1/2页一种生物质与柴油两用导热油炉[0001]技术领域[0002]本发明涉及导热油炉领域，特别是涉及一种生物质与柴油两用导热油炉。背景技术[0003]随着工业的发展，目前地球上的不可再生资源如煤、石油、天然气的储量正在逐年减少。生物质燃料燃烧机作为一种利用可再生资源的设备正在逐步被应用于现代生产中。生物质燃料的原料如秸秆、木屑在我国有丰足的产量，但是这些原料的分布不均匀且受季节的影响，给生物质燃料的规模化生产带来了一定的困难，各生物质燃料厂商生产出来的生物质燃料规格不一，生物质燃料的供应存在一定的不稳定性。发明内容[0004]本发明主要解决的技术问题是提供一种生物质与柴油两用导热油炉，能够采用生物质与柴油两种能源作为燃料，防止能源短缺给生产造成的影响，扩大了燃料的选择范围。[0005]为解决上述技术问题，本发明采用的一个技术方案是：提供一种生物质与柴油两用导热油炉，包括：保温壳体，保温壳体一侧的裂解室，裂解室上方的进料口，裂解室下方的炉排，炉排下的积灰室，积灰室底部的排灰口，保温壳体另一侧的燃烧室，燃烧室上方的热传递室，连接热传递室的出油口与进油口，连接热传递室的防爆口与热电偶，还包括，风机，连接风机的三通阀，连接三通阀与燃烧室的二次风管，连接裂解室与燃烧室的进气口，其特征在于，包括：油箱，油箱内的油泵，连接油泵与燃烧室的油管，油管一端的喷嘴，喷嘴下方的点火装置。[0006]在本发明一个较佳实施例中，所述油管上还有一电磁阀。[0007]本发明的有益效果是：本发明对原料的要求可以有两种选择，生物质燃料与柴油，当生物质燃料供应中断的时候可以选择传统燃料柴油，以保证设备的正常运转，提高了工作效率。附图说明[0008]图1是本发明一种生物质与柴油两用导热油炉一较佳实施例的结构示意图；附图中各部件的标记如下：1、保温壳体，2、燃烧室，3、热传递室，4、裂解室，5、炉排，6、积灰室，7、排灰口，8、进气口，10、风机，11、三通阀，12、二次风管，13、油箱，14、油泵，15、电磁阀，16、油管，17、喷嘴，18、点火装置，19、出油口，20、进油口，21、防爆口，22、热电偶。具体实施方式[0009]下面结合附图对本发明的较佳实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。[0010]请参阅图1一种生物质与柴油两用导热油炉一较佳实施例的结构示意图，本发明3CN102997420A说明书2/2页实施例包
