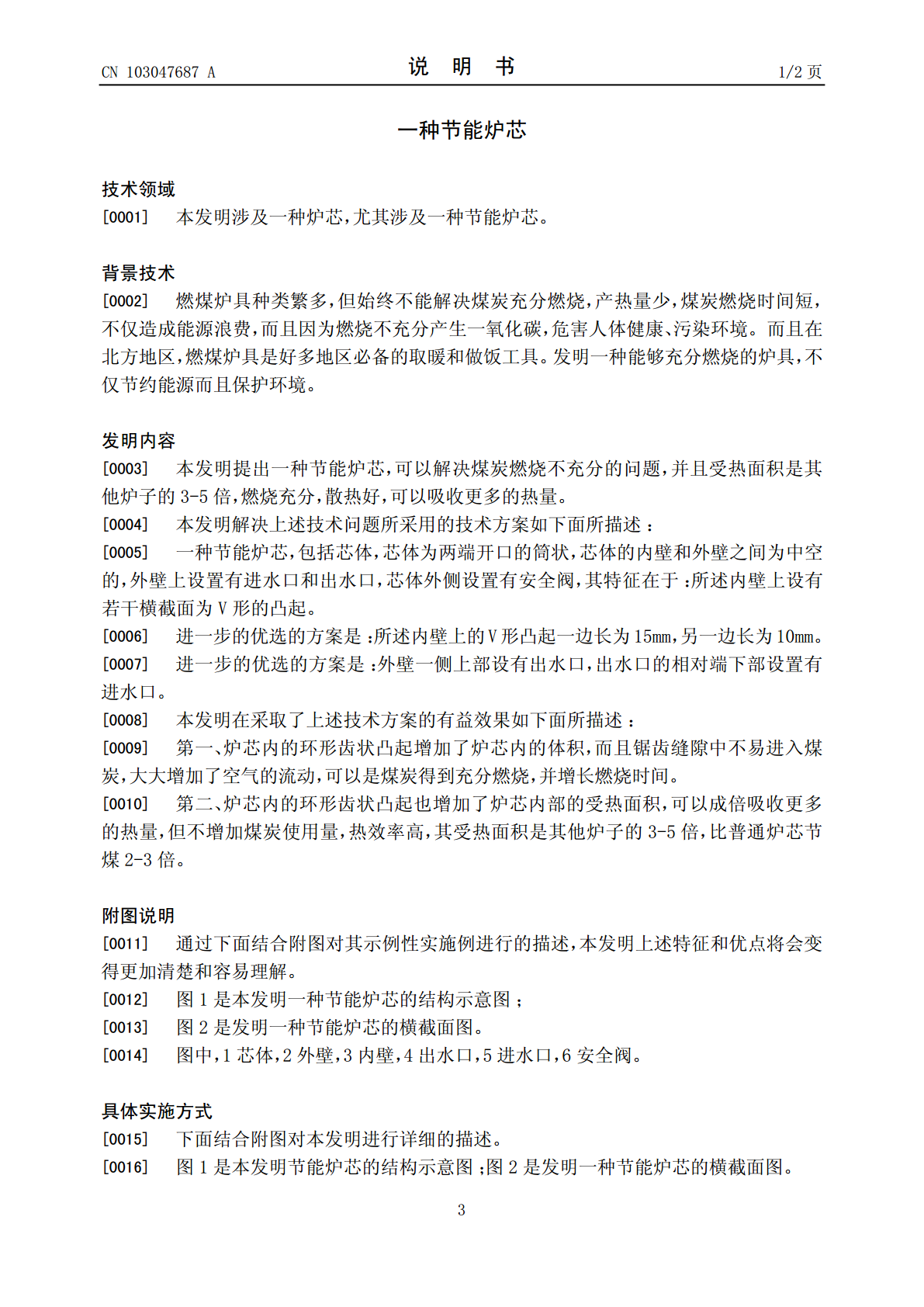

(19)中华人民共和国国家知识产权局*CN103047687A*(12)发明专利申请(10)申请公布号CN103047687A(43)申请公布日2013.04.17(21)申请号201110305405.2(22)申请日2011.10.11(71)申请人李代兵地址253000山东省德州市天衢中路1945号(72)发明人李代兵(51)Int.Cl.F24B1/197(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图22页(54)发明名称一种节能炉芯(57)摘要本发明公开了一种炉芯，尤其公开了一种节能炉芯。该节能炉芯，包括芯体，芯体为两端开口的筒状，芯体的内壁和外壁之间为中空的，外壁上设置有进水口和出水口，芯体外侧设置有安全阀，其特征在于：所述内壁上设有若干横截面为V形的凸起。本发明在采取了上述技术方案的有益效果如下面所描述：炉芯内的环形齿状凸起增加了炉芯内的体积，而且锯齿缝隙中不易进入煤炭，大大增加了空气的流动，可以是煤炭得到充分燃烧，并增长燃烧时间。炉芯内的环形齿状凸起也增加了炉芯内部的受热面积，可以成倍吸收更多的热量，但不增加煤炭使用量，热效率高，其受热面积是其他炉子的3-5倍，比普通炉芯节煤2-3倍。CN1034768ACN103047687A权利要求书1/1页1.一种节能炉芯，包括芯体，芯体为两端开口的筒状，芯体的内壁和外壁之间为中空的，外壁上设置有进水口和出水口，芯体外侧设置有安全阀，其特征在于：所述内壁上设有若干横截面为V形的凸起。2.根据权利要求1所述的节能炉芯，其特征在于：所述内壁上的V形凸起一边长为15mm，另一边长为10mm。3.根据权利要求1所述的节能炉芯，其特征在于：所述外壁一侧上部设有出水口，出水口的相对端下部设置有进水口。2CN103047687A说明书1/2页一种节能炉芯技术领域[0001]本发明涉及一种炉芯，尤其涉及一种节能炉芯。背景技术[0002]燃煤炉具种类繁多，但始终不能解决煤炭充分燃烧，产热量少，煤炭燃烧时间短，不仅造成能源浪费，而且因为燃烧不充分产生一氧化碳，危害人体健康、污染环境。而且在北方地区，燃煤炉具是好多地区必备的取暖和做饭工具。发明一种能够充分燃烧的炉具，不仅节约能源而且保护环境。发明内容[0003]本发明提出一种节能炉芯，可以解决煤炭燃烧不充分的问题，并且受热面积是其他炉子的3-5倍，燃烧充分，散热好，可以吸收更多的热量。[0004]本发明解决上述技术问题所采用的技术方案如下面所描述：[0005]一种节能炉芯，包括芯体，芯体为两端开口的筒状，芯体的内壁和外壁之间为中空的，外壁上设置有进水口和出水口，芯体外侧设置有安全阀，其特征在于：所述内壁上设有若干横截面为V形的凸起。[0006]进一步的优选的方案是：所述内壁上的V形凸起一边长为15mm，另一边长为10mm。[0007]进一步的优选的方案是：外壁一侧上部设有出水口，出水口的相对端下部设置有进水口。[0008]本发明在采取了上述技术方案的有益效果如下面所描述：[0009]第一、炉芯内的环形齿状凸起增加了炉芯内的体积，而且锯齿缝隙中不易进入煤炭，大大增加了空气的流动，可以是煤炭得到充分燃烧，并增长燃烧时间。[0010]第二、炉芯内的环形齿状凸起也增加了炉芯内部的受热面积，可以成倍吸收更多的热量，但不增加煤炭使用量，热效率高，其受热面积是其他炉子的3-5倍，比普通炉芯节煤2-3倍。附图说明[0011]通过下面结合附图对其示例性实施例进行的描述，本发明上述特征和优点将会变得更加清楚和容易理解。[0012]图1是本发明一种节能炉芯的结构示意图；[0013]图2是发明一种节能炉芯的横截面图。[0014]图中，1芯体，2外壁，3内壁，4出水口，5进水口，6安全阀。具体实施方式[0015]下面结合附图对本发明进行详细的描述。[0016]图1是本发明节能炉芯的结构示意图；图2是发明一种节能炉芯的横截面图。3CN103047687A说明书2/2页[0017]如图所示，该节能炉芯包括芯体1，外壁2，内壁3，出水口4，进水口5，安全阀6。[0018]芯体1为两端开口的筒状，芯体1的内壁2和外壁3之间为中空的，外壁3上设置有进水口4和出水口5，芯体1外侧设置有安全阀6，内壁3设有若干横截面为V形的凸起。水从进水口5进入芯体1的内壁3与外壁2形成的空腔内，芯体1内部通过煤炭的燃烧产生热量，热量通过内壁3传递给空腔中的水，水吸收后水温升高，并通过出水口4流出。外壁3一侧上部设有出水口5，出水口5的相对端下部设置有进水口4。进水口5与出水口4的位置设置在芯体1外壁3相对远的位置，使水能够充分吸收芯体1内煤炭燃烧产生的热量。内壁2上的V形凸起两边可以为不对称的，即内壁1的横截面为环形锯齿形状。试验证明一边长为15mm，另一边长为10m
