矿热炉导电用接触元件及其制造方法.pdf

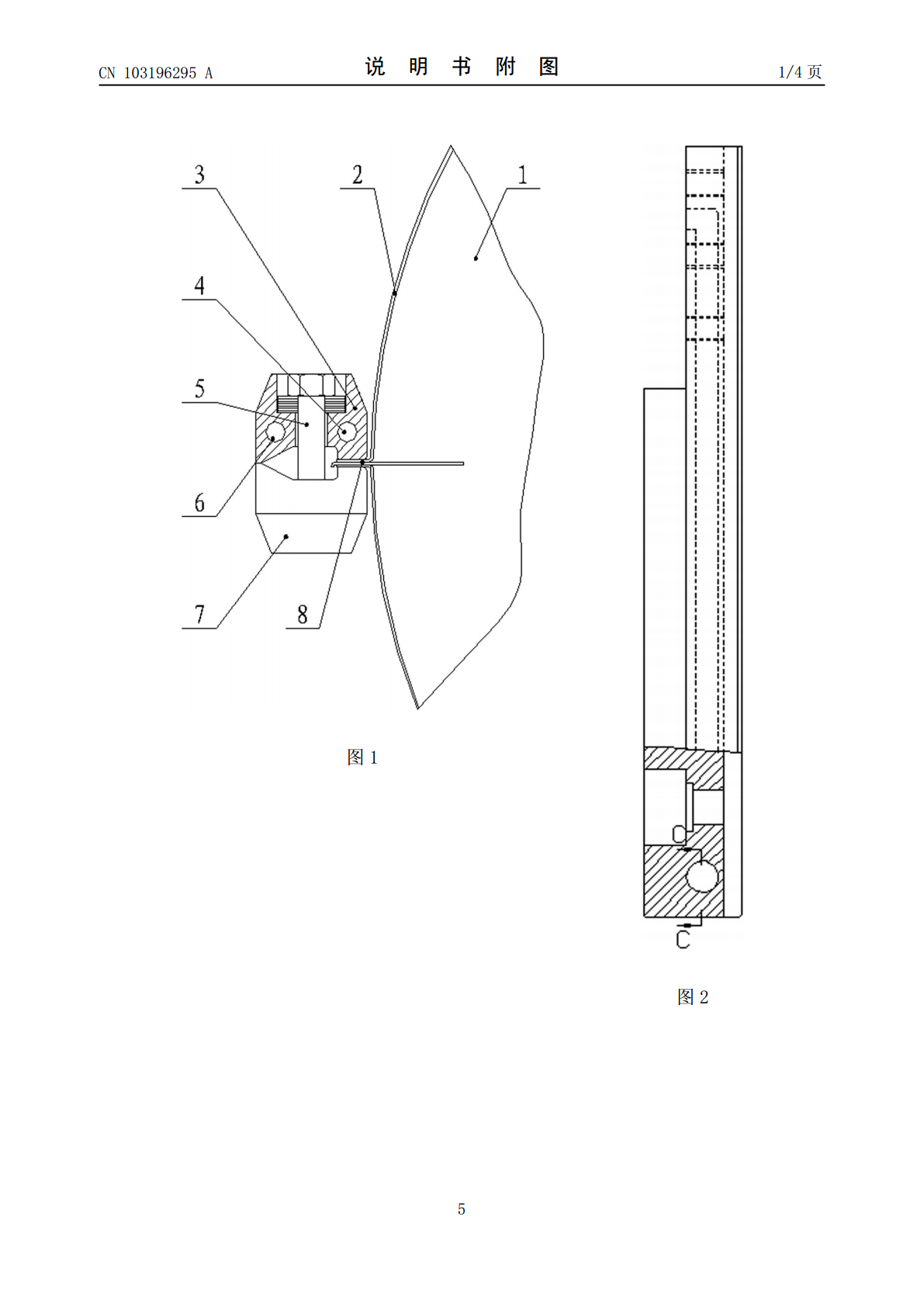

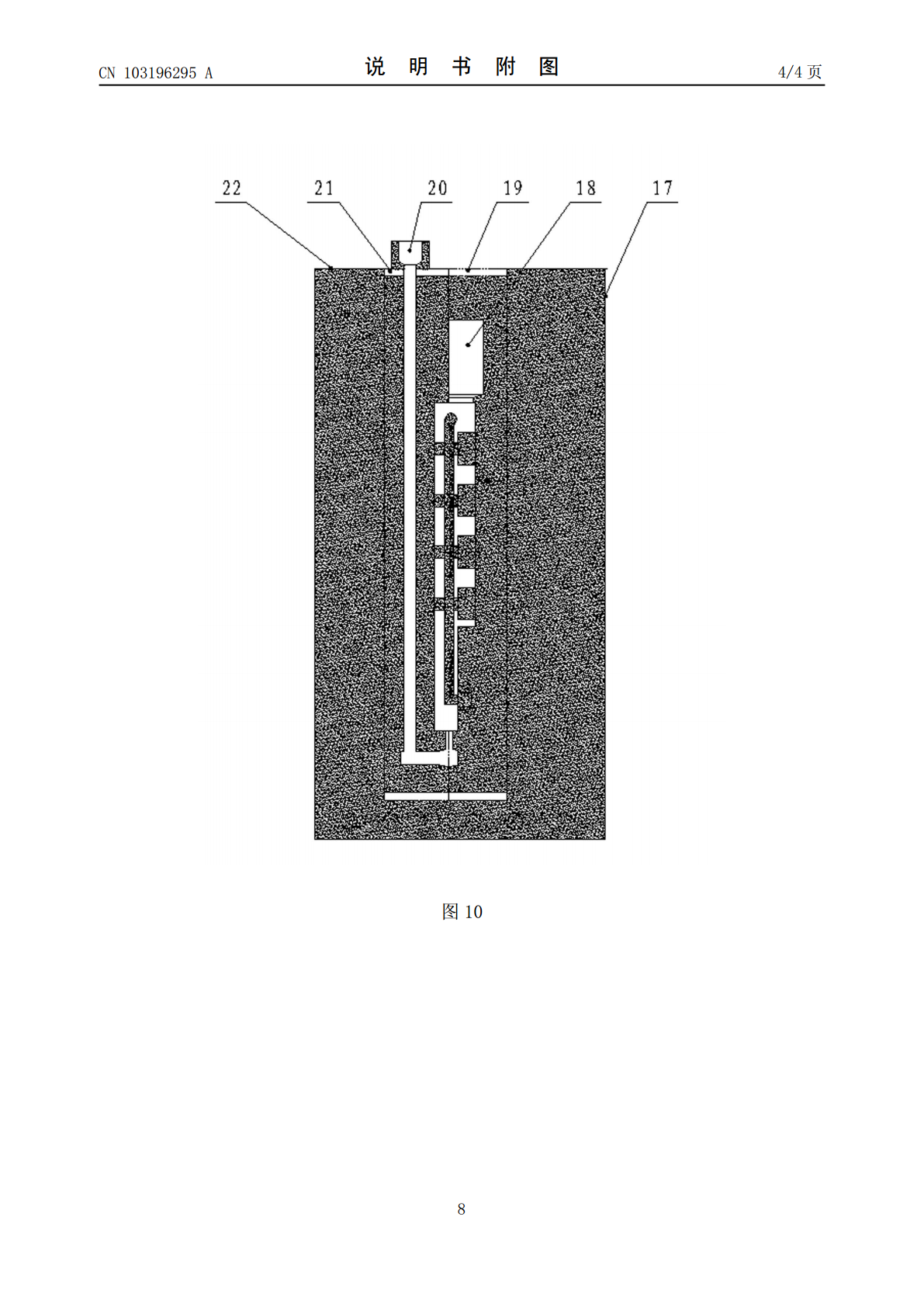

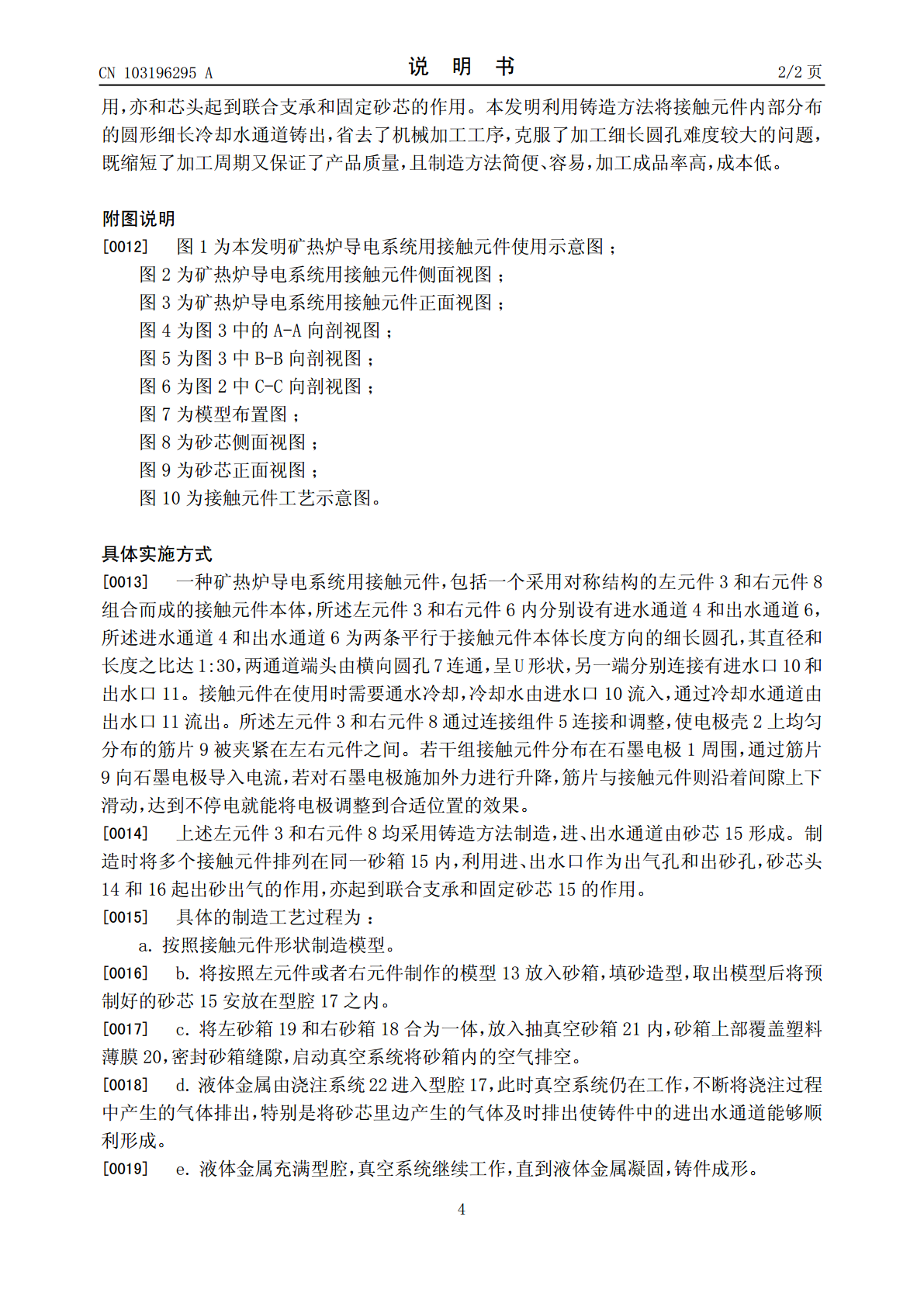

(19)中华人民共和国国家知识产权局*CN103196295A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103196295103196295A(43)申请公布日2013.07.10(21)申请号201310111687.1(22)申请日2013.04.02(71)申请人姚会元地址753400宁夏回族自治区石嘴山市平罗县平大公路6公里处平罗县会元锰钢厂(72)发明人姚会元(74)专利代理机构宁夏专利服务中心64100代理人徐淑芬(51)Int.Cl.F27D11/10(2006.01)H01R13/02(2006.01)H01R43/16(2006.01)B22D18/06(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图4页附图4页(54)发明名称矿热炉导电用接触元件及其制造方法(57)摘要本发明涉及一种矿热炉导电用接触元件该接触元件包括采用对称结构的左元件和右元件组合成接触元件本体，所述左元件和右元件通过连接组件连接和调整，且在左右元件之间设有用于向石墨电极导入电流的筋片。本发明利用铸造方法将接触元件铸出，制造时将多个接触元件排列在同一砂箱内，利用进、出水口作为出气孔和出砂孔，进、出水通道由砂芯形成，砂芯头起岀砂出气的作用，亦和芯头起到联合支承和固定砂芯的作用。本发明利用铸造方法将接触元件内部分布的圆形细长冷却水通道铸出，省去了机械加工工序，克服了加工细长圆孔难度较大的问题，既缩短了加工周期又保证了产品质量，且制造方法简便、容易，加工成品率高，成本低。CN103196295ACN1039625ACN103196295A权利要求书1/1页1.一种矿热炉导电用接触元件，其特征是：包括采用对称结构的左元件（3）和右元件（8）组合成接触元件本体，所述左元件（3）和右元件（8）通过连接组件（5）连接和调整，且在左右元件之间设有用于向石墨电极（1）导入电流的筋片（9）。2.按照权利要求所述1的矿热炉导电用接触元件，其特征是：上述左元件（3）和右元件（8）内分别设有进水通道（4）和出水通道（6），所述进水通道（4）和出水通道（6）为是两条平行于接触元件本体长度方向的细长圆孔，其直径和长度之比达1:30，两通道端头由横向圆孔（7）连通，呈U形状。3.按照权利要求所述1或2的矿热炉导电用接触元件，其特征是：所述左元件（3）和右元件（8）采用铸造方法铸出，其中进水通道（4）和出水通道（6）是由砂芯（15）形成。4.按照权利要求1所述的矿热炉导电用接触元件的制造方法，其特征在于其工艺过程为：a.按照左元件或右元件的形状制造模型；b.将模型（13）放入砂箱，填砂造型，取出模型后将预制好的砂芯（15）安放在型腔（17）之内；c.将左砂箱（19）和右砂箱（18）合为一体，放入抽真空砂箱（21）内，砂箱上部覆盖塑料薄膜（20），密封砂箱缝隙，启动真空系统将砂箱内的空气排空；d.再抽真空状态下，将液体金属由浇注系统（22）进入型腔（17）；e.液体金属充满型腔，真空系统继续工作，直到液体金属凝固，铸件成形。2CN103196295A说明书1/2页矿热炉导电用接触元件及其制造方法技术领域[0001]本发明涉及一种矿热炉导电用接触元件及其制造方法。背景技术[0002]接触元件是矿热炉导电系统中一种导电部件，其作用是将电气短网送来的电流输送给石墨电极。每根电极外壳顺着轴向均匀分布着若干条筋片被夹紧在左右接触元件之间。接触元件分布在石墨电极周围，通过筋片向石墨电极导入电流。[0003]接触元件是在高温环境下运行的，通常要通水冷却才能保证使用效果。冷却水由进水口流入，通过冷却水通道由出水口流出，进、出水通道是两条平行于接触元件本体长度方向的圆孔，直径和长度之比达1:30，属于细长孔。[0004]现有接触元件的冷却水通道全部是成型后用机械加工形成，由于孔的长径比过大，给加工造成困难，常发生水道歪斜或穿透管壁的问题，废品率高工效低，加工成本居高不下。发明内容[0005]本发明的目的在于克服上述现有技术的缺陷，提供一种结构简单，制作简便，加工成品率高，成本低的矿热炉导电用接触元件。[0006]本发明的另一目的提供上述矿热炉导电用接触元件的制造方法。[0007]为实现上述发明目的所采取的技术方案为：一种矿热炉导电用接触元件，其特征是：包括采用对称结构的左元件和右元件组合成接触元件本体，所述左元件和右元件通过连接组件连接和调整，且在左右元件之间设有用于向石墨电极导入电流的筋片。[0008]上述左元件和右元件内分别设有进水通道和出水通道，所述进水通道和出水通道为是两条平行于接触元件本体长度方向的细长圆孔，其直径和长度之比达1:30，两通道端头由横向圆孔连通，呈U形状。[0009]所述左元件和右元件采用铸造方法铸出，其中进水通道和出水通
