发光珠核及其制备方法、培育夜光珍珠的方法.pdf

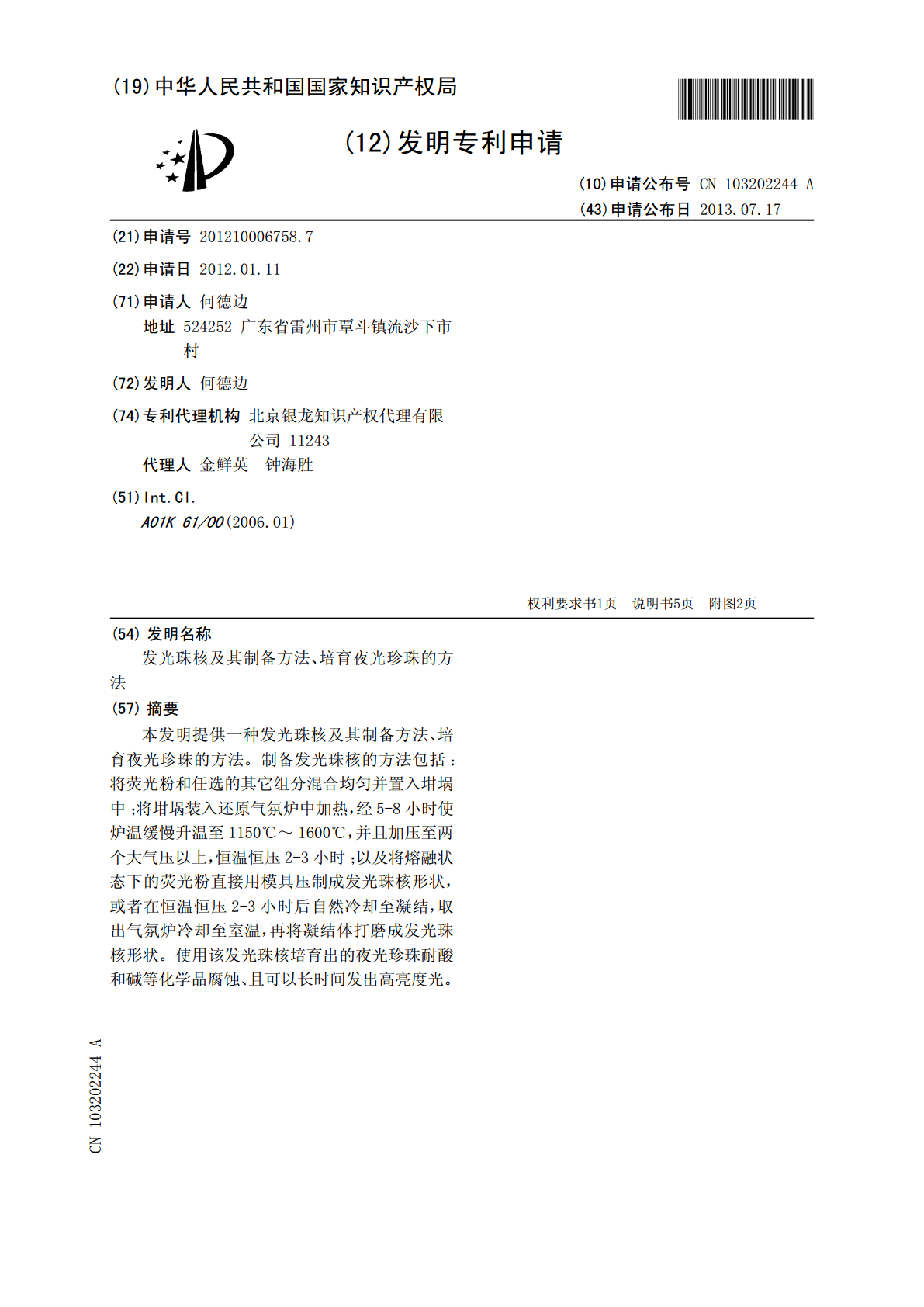

(19)中华人民共和国国家知识产权局*CN103202244A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103202244103202244A(43)申请公布日2013.07.17(21)申请号201210006758.7(22)申请日2012.01.11(71)申请人何德边地址524252广东省雷州市覃斗镇流沙下市村(72)发明人何德边(74)专利代理机构北京银龙知识产权代理有限公司11243代理人金鲜英钟海胜(51)Int.Cl.A01K61/00(2006.01)权权利要求书1页利要求书1页说明书5页说明书5页附图2页附图2页(54)发明名称发光珠核及其制备方法、培育夜光珍珠的方法(57)摘要本发明提供一种发光珠核及其制备方法、培育夜光珍珠的方法。制备发光珠核的方法包括：将荧光粉和任选的其它组分混合均匀并置入坩埚中；将坩埚装入还原气氛炉中加热，经5-8小时使炉温缓慢升温至1150℃～1600℃，并且加压至两个大气压以上，恒温恒压2-3小时；以及将熔融状态下的荧光粉直接用模具压制成发光珠核形状，或者在恒温恒压2-3小时后自然冷却至凝结，取出气氛炉冷却至室温，再将凝结体打磨成发光珠核形状。使用该发光珠核培育出的夜光珍珠耐酸和碱等化学品腐蚀、且可以长时间发出高亮度光。CN103202244ACN10324ACN103202244A权利要求书1/1页1.一种制备培育夜光珍珠用发光珠核的方法，包括以下步骤：将荧光粉和任选的其它组分混合均匀并置入坩埚中；将坩埚装入还原气氛炉中加热，经5-8小时使炉温缓慢升温至1150℃～1600℃，并且加压至两个大气压以上，恒温恒压2-3小时；以及将熔融状态下的荧光粉直接用模具压制成发光珠核形状，或者在恒温恒压2-3小时后自然冷却至凝结，取出气氛炉冷却至室温，再将凝结体打磨成发光珠核形状。2.根据权利要求1所述的方法，其特征在于：所述任选的其它组分是天然石英。3.根据权利要求1所述的方法，其特征在于，上述加热加压步骤是经5-8小时使炉温缓慢升温至1200℃～1550℃，并且加压至两个大气压，恒温恒压2小时。4.根据权利要求3所述的方法，其特征在于，上述加热加压步骤是经8小时使炉温缓慢升温至1500℃，并且加压至两个大气压，恒温恒压2小时。5.根据权利要求1-4中任一项所述的方法，其特征在于，所述发光珠核为圆形。6.根据权利要求1-5中任一项所述的方法，其特征在于，所述荧光粉是以硼的碱土金属铝酸盐为基质，RE元素为激活剂，结晶物相由物相A和物相B组成，所述物相A的化学表达式为：(M，RE)1-X(Al2-aBa)2O4-X(1)所述物相B的化学表达式为：(M，RE)4-y(Al14-bBb)14O25-y(2)其中，M是选自镁、钙、锶和钡的至少一种或一种以上碱土金属的组合；RE是选自镧、铈、镨、钕、钐、钆、铽、镝、铕、钬、铒、铥、镱、镥的至少一种或一种以上的稀土元素；x为0.03-0.15，a为0.001-0.25，y为0.05-0.50，b为0.04-1.50。7.根据权利要求1-6中任一项所述的方法制备的培育夜光珍珠用发光珠核。8.一种培育夜光珍珠的方法，其包括如下步骤：通过插核手术将权利要求7所述的发光珠核插入育珠蚌的核位上；以及将育珠蚌放入水中养殖，直至培育出珍珠。9.根据权利要求8所述的方法，其特征在于：上述育珠蚌为海水珠母贝，把夜光珠核插入海水珠母贝内脏囊的核位上。10.根据权利要求8-9中任一项所述的方法培育出的夜光珍珠。2CN103202244A说明书1/5页发光珠核及其制备方法、培育夜光珍珠的方法技术领域[0001]本发明涉及一种高亮度发光，且耐酸和碱等化学品腐蚀的高亮度发光珠核及使用该发光珠核培育海水夜光珍珠的方法。更具地，本发明涉及使用铝酸锶或铝酸钙质复合荧光粉制备的且耐酸和碱等化学品腐蚀的发光珠核及使用该发光珠核养殖培育加工夜光珍珠的方法。背景技术[0002]众所周知，天然夜明珠是一种可发光的萤石矿物，其发光的原因是矿物内有关的电子移动所致。当矿物内的电子在外界能量的刺激下，由低能状态进入高能状态；当外界能量刺激停止时，电子又由高能状态转入低能状态，这个过程就会发出光。[0003]根据该机理，人们利用荧光粉作为发光珠核来培育夜光珍珠。例如盂天赐等人的专利CN1053725A公开了采用在贝壳珠核中心部钻孔，灌注放射性发光材料或荧光材料的方法培育出夜光珍珠。但是，该专利公开的方法工艺复杂，发光效果差，化学结构不稳定，难于推广应用；而且灌注的放射性发光材料对珍珠贝以及人体有害。吴矾等人的专利CN101243777A公开了一种由石蜡熔融化后配以具有荧光特性的长余辉稀土夜光材料来制备夜光珍珠的方法。其中的珠核都是采用荧光材料与其他介质混合来制备的，其发出的荧光度低
