一种热水炉.pdf

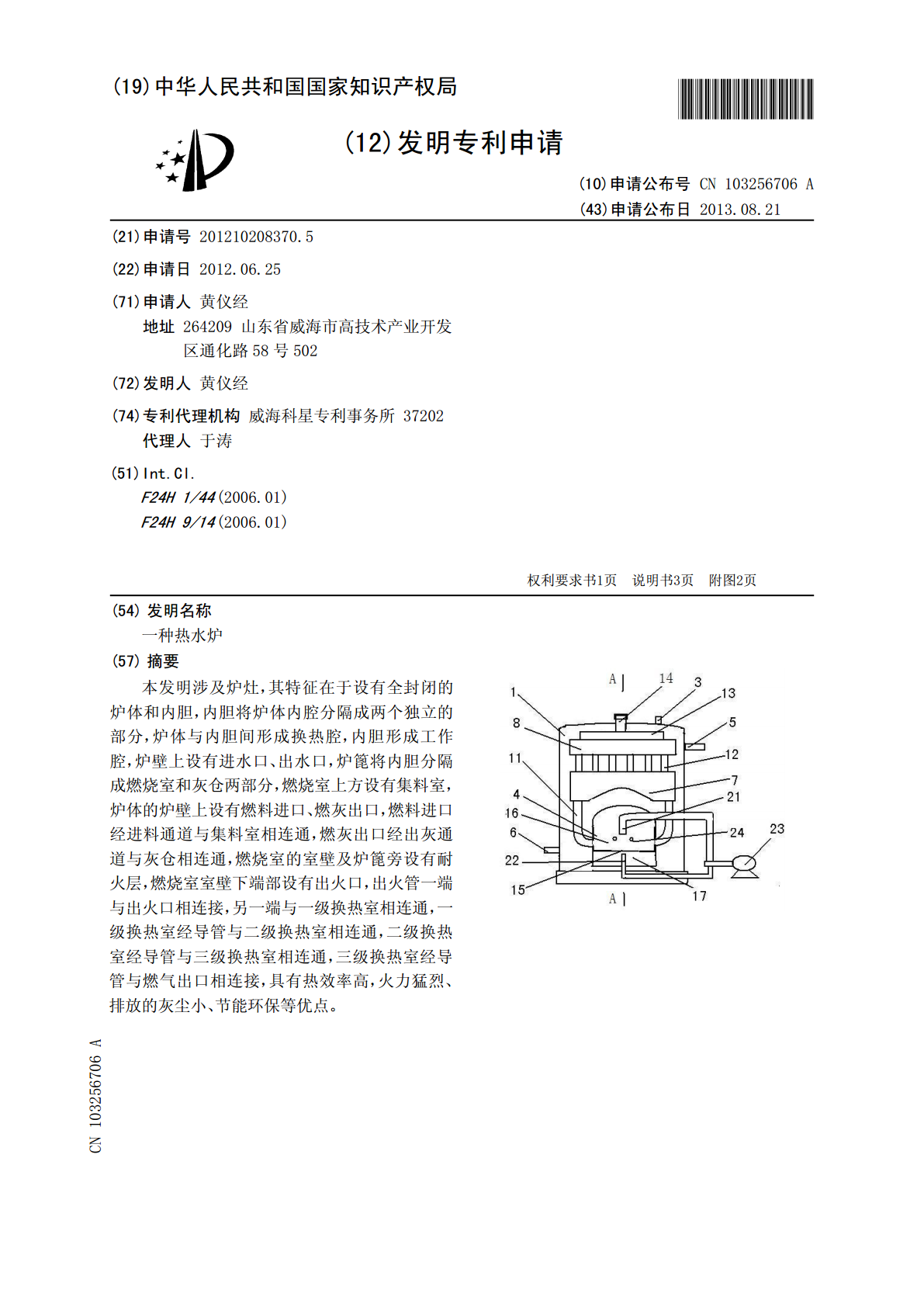

(19)中华人民共和国国家知识产权局*CN103256706A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103256706103256706A(43)申请公布日2013.08.21(21)申请号201210208370.5(22)申请日2012.06.25(71)申请人黄仪经地址264209山东省威海市高技术产业开发区通化路58号502(72)发明人黄仪经(74)专利代理机构威海科星专利事务所37202代理人于涛(51)Int.Cl.F24H1/44(2006.01)F24H9/14(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页(54)发明名称一种热水炉(57)摘要本发明涉及炉灶，其特征在于设有全封闭的炉体和内胆，内胆将炉体内腔分隔成两个独立的部分，炉体与内胆间形成换热腔，内胆形成工作腔，炉壁上设有进水口、出水口，炉篦将内胆分隔成燃烧室和灰仓两部分，燃烧室上方设有集料室，炉体的炉壁上设有燃料进口、燃灰出口，燃料进口经进料通道与集料室相连通，燃灰出口经出灰通道与灰仓相连通，燃烧室的室壁及炉篦旁设有耐火层，燃烧室室壁下端部设有出火口，出火管一端与出火口相连接，另一端与一级换热室相连通，一级换热室经导管与二级换热室相连通，二级换热室经导管与三级换热室相连通，三级换热室经导管与燃气出口相连接，具有热效率高，火力猛烈、排放的灰尘小、节能环保等优点。CN103256706ACN1032567ACN103256706A权利要求书1/1页1.一种热水炉，设有炉体，炉体上设有燃气出口和排气阀，其特征在于设有全封闭的炉体和内胆，内胆将炉体内腔分隔成两个独立的部分，炉体与内胆间形成换热腔，内胆形成工作腔，炉壁上设有与换热腔相连通的进水口、出水口，换热腔内至少设有三个换热室，分别为一级换热室、二级换热室和三级换热室，炉篦将内胆分隔成燃烧室和灰仓两部分，燃烧室上方设有集料室，炉体的炉壁上设有燃料进口、操作窗口和燃灰出口，燃料进口经进料通道与集料室相连通，操作窗口以操作通道与燃烧室相连通，燃灰出口经出灰通道与灰仓相连通，燃烧室的室壁及炉篦旁设有耐火层，燃烧室室壁下端部设有出火口，出火管一端与出火口相连接，另一端穿过内胆与一级换热室相连通，一级换热室经导管与二级换热室相连通，二级换热室经导管与三级换热室相连通，三级换热室经导管与炉体上的燃气出口相连接。2.根据权利要求1所述的一种热水炉，其特征在于换热腔内设有四个换热室，分别为一级换热室、二级换热室、三级换热室和四级换热室，二级换热室和三级换热室平行地设在炉体上部，一级换热室和四级换热室设在内胆上方，出火管穿过内胆与一级换热室相连通，一级换热室至少经两根导管与二级换热室相连通，二级换热室经走火天桥与三级换热室相连通，三级换热室至少经两根导管与四级换热室相连通，四级换热室经导管与炉体上的燃气出口相连接。3.根据权利要求2所述的一种热水炉，其特征在于走火天桥呈弧形，由上弧板、下弧板围成。4.根据权利要求1所述的一种热水炉，其特征在于燃烧室的侧壁、上方和下方分别设有侧风口、上风口和下风口，侧风口、上风口和下风口经风管与风机相连接。5.根据权利要求4所述的一种热水炉，其特征在于侧风口分旋风口和直风口，旋风口至少两个，旋风口方向与内胆横向切线呈5-35度夹角，旋风口的朝向相同，直风口设在出火口两侧，直风口的风口方向朝向内胆中心。6.根据权利要求1所述的一种热水炉，其特征在于设有导灰管，导灰管的一端与集烟室相连接，另一端穿过换热室底板与灰仓相连通，导灰管上设有截止阀。7.根据权利要求1所述的一种热水炉，其特征在于燃烧室的内胆壁和对应炉壁上分别设有观察窗口，炉壁上的观察窗口经观察通道与内胆上的观察窗口相连接。8.根据权利要求1所述的一种热水炉，其特征在于炉体上方和走火天桥上分别设有清洁孔，两清洁孔经清洁管相连通。9.根据权利要求1所述的一种热水炉，其特征在于设有集灰室，集灰室一端与灰仓相连接，另一端通向炉体外并设有封盖。2CN103256706A说明书1/3页一种热水炉技术领域[0001]本发明涉及锅炉，具体地说是一种操作简单、燃烧充分、效率节能、环保无污染的高效节能热水炉。背景技术[0002]目前，市售的燃煤炉灶主要由炉壳、圆柱形炉膛、炉篦、灰仓组成，炉壳内设有圆柱形炉膛，炉壳和圆柱形炉膛间设有隔热保温填料，炉膛上方设有与炉膛连通的烟囱，炉膛内设有多排多列换热盘管，炉膛下部设有炉篦，炉篦下为灰仓，炉篦附近设有进风口，进风管与炉膛外的鼓风机相连接，工作时，燃料在炉膛内燃烧产生的热量与换热盘管内的水进行热交换，以加热介质-水，燃烧过程中的烟灰由烟囱排出，燃烧后的炉灰进入灰仓，这种炉子的不足是炉膛内温度过高，使炉膛易变形；换热盘管的热效率低、燃烧的热损失大、浪费能源
