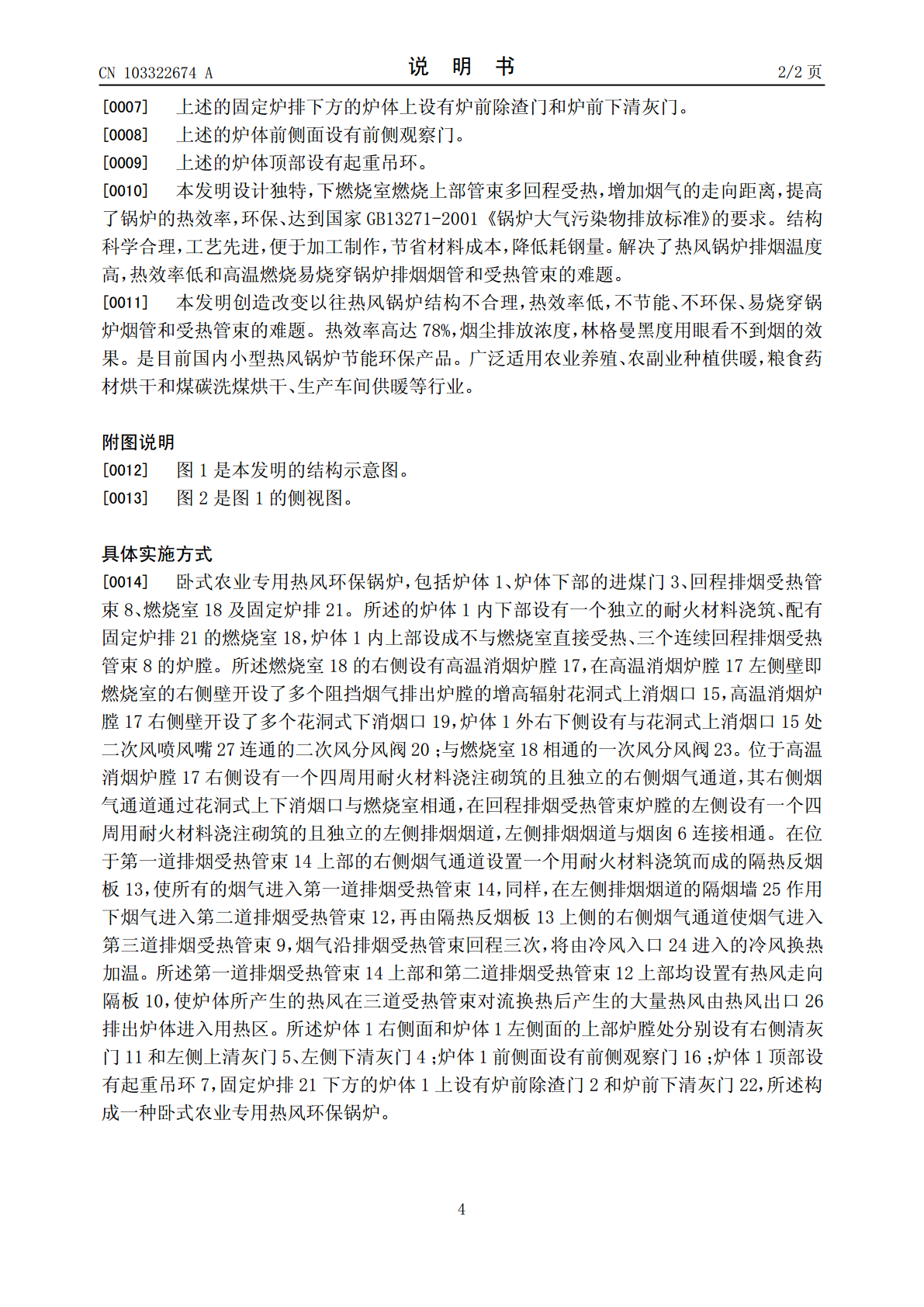

(19)中华人民共和国国家知识产权局*CN103322674A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103322674103322674A(43)申请公布日2013.09.25(21)申请号201310243325.8(22)申请日2013.06.19(71)申请人刘兴地址118100辽宁省丹东市凤城市现代产业园二龙工业园B区凤城市宏宇锅炉制造有限公司(72)发明人刘兴刘伟义(74)专利代理机构沈阳利泰专利商标代理有限公司21209代理人王东煜(51)Int.Cl.F24H3/00(2006.01)F24H9/00(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图2页附图2页(54)发明名称卧式农业专用热风环保锅炉(57)摘要卧式农业专用热风环保锅炉，包括炉体、回程排烟受热管束、燃烧室及固定炉排。所述的炉体内下部设有一个独立的配有固定炉排的燃烧室，上部设成至少三个连续回程排烟受热管束的炉膛。燃烧室的右侧设高温消烟炉膛，高温消烟炉膛右侧设有一个独立的右侧烟气通道，在回程排烟受热管束的左侧设有一个独立的左侧排烟烟道。在右侧烟气通道设置的隔热反烟板和左侧排烟烟道的隔烟墙作用下烟气至少沿排烟受热管束回程三次，使炉体所产生的热风在三道受热管束对流换热后产生的大量热风由热风出口排出炉体进入用热区。本发明下燃烧室燃烧上部管束多回程受热，增加烟气的走向距离，提高了锅炉的热效率，环保，排烟烟管和受热管束使用寿命长。CN103322674ACN1032674ACN103322674A权利要求书1/1页1.卧式农业专用热风环保锅炉，包括炉体（1）、炉体下部的进煤门（3）、回程排烟受热管束（8）、燃烧室（18）及固定炉排（21），其特征在于所述的炉体（1）内下部设有一个独立的耐火材料浇筑、配有固定炉排（21）的燃烧室（18），炉体（1）内上部设成不与燃烧室直接受热、至少三个连续回程排烟受热管束（8）的炉膛；所述燃烧室（18）的右侧设有高温消烟炉膛（17），在高温消烟炉膛（17）左侧壁即燃烧室的右侧壁开设了多个阻挡烟气排出炉膛的增高辐射花洞式上消烟口（15），高温消烟炉膛（17）右侧壁开设了多个花洞式下消烟口（19），位于高温消烟炉膛（17）右侧设有一个四周用耐火材料浇注砌筑的且独立的右侧烟气通道，其右侧烟气通道通过花洞式上下消烟口与燃烧室相通，在回程排烟受热管束炉膛的左侧设有一个四周用耐火材料浇注砌筑的且独立的左侧排烟烟道，左侧排烟烟道与烟囱（6）连接相通，在位于第一道排烟受热管束（14）上部的右侧烟气通道设置一个用耐火材料浇筑而成的隔热反烟板（13），使所有的烟气进入第一道排烟受热管束（14），同样，在左侧排烟烟道的隔烟墙（25）作用下烟气进入第二道排烟受热管束（12），再由隔热反烟板（13）上侧的右侧烟气通道使烟气进入第三道排烟受热管束（9），烟气沿排烟受热管束回程三次，将由冷风入口（24）进入的冷风换热加温；所述第一道排烟受热管束（14）上部和第二道排烟受热管束（12）上部均设置有热风走向隔板（10），使炉体所产生的热风在三道受热管束对流换热后产生的大量热风由热风出口（26）排出炉体进入用热区。2.根据权利要求1所述的卧式农业专用热风环保锅炉，其特征在于所述的炉体（1）外右下侧设有与花洞式上消烟口（15）处二次风喷风嘴（27）连通的二次风分风阀（20）；与燃烧室（18）相通的一次风分风阀（23）。3.根据权利要求1所述的卧式农业专用热风环保锅炉，其特征在于所述的炉体（1）右侧面和炉体（1）左侧面的上部炉膛处分别设有右侧清灰门（11）和左侧上清灰门（5）、左侧下清灰门（4）。4.根据权利要求1所述的卧式农业专用热风环保锅炉，其特征在于所述的炉体（1）前侧面设有前侧观察门（16）。5.根据权利要求1所述的卧式农业专用热风环保锅炉，其特征在于所述的炉体（1）顶部设有起重吊环（7）。6.根据权利要求1所述的卧式农业专用热风环保锅炉，其特征在于所述的固定炉排（21）下方的炉体（1）上设有炉前除渣门（2）和炉前下清灰门（22）。2CN103322674A说明书1/2页卧式农业专用热风环保锅炉技术领域[0001]本发明涉及一种热风锅炉，特别涉及的是卧式农业专用热风环保锅炉。背景技术[0002]以往国内普遍的小型热风锅炉都是以烟筒直接排引炉内烟气，烟气的走向距离短，排烟温度高，锅炉的热效率低，只达50％～60%左右，达到70%的热效率很难。耗能高，不环保，热损失大，热效率极低。炉膛处在高温燃烧状态时易烧穿锅炉排烟烟管和受热管束。另外结构不够合理，加工制作耗钢材量大，不利节省材料成本。发明内容[0003]本发明要解决的技术问题是，提供一种结构科学合理，下炉膛燃烧上部管束多回程受热，下炉膛设计为高温辐射消烟炉膛，在网
