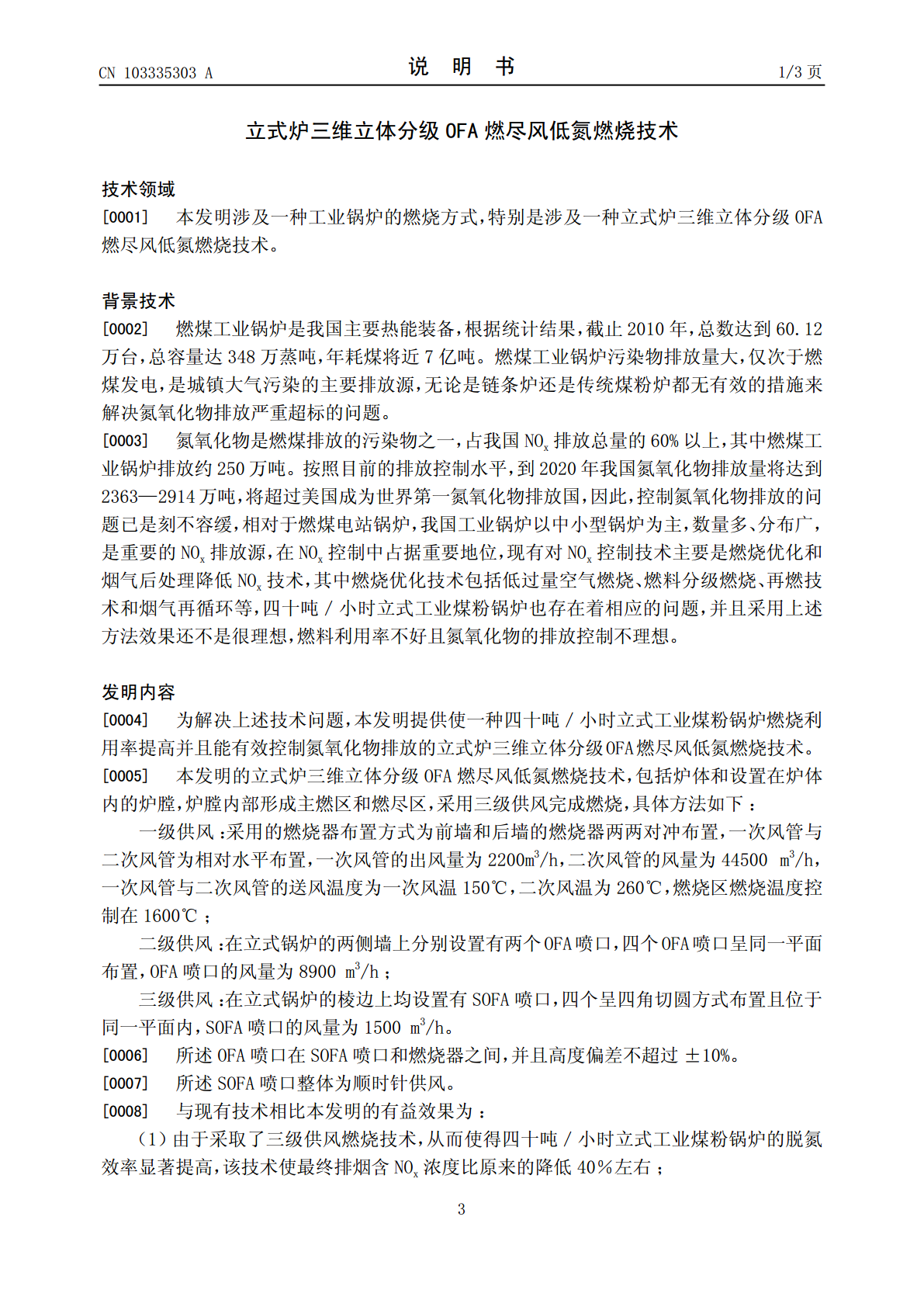

(19)中华人民共和国国家知识产权局*CN103335303A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103335303103335303A(43)申请公布日2013.10.02(21)申请号201310255430.3F23L9/02(2006.01)(22)申请日2013.06.25(71)申请人山西蓝天环保设备有限公司地址034016山西省忻州市忻府区义井乡曹家庄村北(72)发明人王民发王欢郎凤娥郑旭娟郎鹏德杜铭华张清峰(74)专利代理机构太原高欣科创专利代理事务所(普通合伙)14109代理人冷锦超吴立(51)Int.Cl.F23C5/28(2006.01)F23C7/02(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称立式炉三维立体分级OFA燃尽风低氮燃烧技术(57)摘要本发明公开了一种工业锅炉的燃烧方式，特别是公开了一种立式炉三维立体分级OFA燃尽风低氮燃烧技术，包括炉膛，采用三级供风完成燃烧，具体方法为，采用的燃烧器布置方式为前墙和后墙的燃烧器两两对冲布置，一次风管与二次风管为相对水平布置，一次风管的出风量为2200m3/h，二次风管的风量为44500m3/h，一次风管与二次风管的送风温度为一次风温150℃，二次风温为260℃，燃烧区燃烧温度控制在1600℃，在立式锅炉的两侧墙上分别设置有两个OFA喷口，四个OFA喷口呈同一平面布置，OFA喷口的风量为8900m3/h，在立式锅炉的棱边上均设置有SOFA喷口，SOFA喷口的风量为1500m3/h；本发明提供使一种四十吨／小时立式工业煤粉锅炉燃烧利用率提高并且能有效控制氮氧化物排放的低氮燃烧技术。CN103335303ACN1035ACN103335303A权利要求书1/1页1.一种立式炉三维立体分级OFA燃尽风低氮燃烧技术，包括炉体和设置在所述炉体内的炉膛，其特征在于：所述炉膛内部形成主燃区和燃尽区，采用三级供风完成燃烧，具体方法如下：一级供风：采用的燃烧器布置方式为前墙和后墙的燃烧器两两对冲布置，一次风管与二次风管为相对水平布置，一次风管的出风量为2200m3/h，二次风管的风量为44500m3/h，一次风管与二次风管的送风温度为一次风温150℃，二次风温为260℃，燃烧区燃烧温度控制在1600℃；二级供风：在立式锅炉的两侧墙上分别设置有两个OFA喷口，四个OFA喷口呈同一平面布置，OFA喷口的风量为8900m3/h；三级供风：在立式锅炉的棱边上均设置有SOFA喷口，四个呈四角切圆方式布置且位于同一平面内，SOFA喷口的风量为1500m3/h。2.如权利要求1所述的立式炉三维立体分级OFA燃尽风低氮燃烧技术，其特征在于：所述OFA喷口在SOFA喷口和燃烧器之间，并且高度偏差不超过±10%。3.如权利要求1所述的立式炉三维立体分级OFA燃尽风低氮燃烧技术，其特征在于：所述SOFA喷口整体为顺时针供风。2CN103335303A说明书1/3页立式炉三维立体分级OFA燃尽风低氮燃烧技术技术领域[0001]本发明涉及一种工业锅炉的燃烧方式，特别是涉及一种立式炉三维立体分级OFA燃尽风低氮燃烧技术。背景技术[0002]燃煤工业锅炉是我国主要热能装备，根据统计结果，截止2010年，总数达到60.12万台，总容量达348万蒸吨，年耗煤将近7亿吨。燃煤工业锅炉污染物排放量大，仅次于燃煤发电，是城镇大气污染的主要排放源，无论是链条炉还是传统煤粉炉都无有效的措施来解决氮氧化物排放严重超标的问题。[0003]氮氧化物是燃煤排放的污染物之一，占我国NOx排放总量的60%以上，其中燃煤工业锅炉排放约250万吨。按照目前的排放控制水平，到2020年我国氮氧化物排放量将达到2363—2914万吨，将超过美国成为世界第一氮氧化物排放国，因此，控制氮氧化物排放的问题已是刻不容缓，相对于燃煤电站锅炉，我国工业锅炉以中小型锅炉为主，数量多、分布广，是重要的NOx排放源，在NOx控制中占据重要地位，现有对NOx控制技术主要是燃烧优化和烟气后处理降低NOx技术，其中燃烧优化技术包括低过量空气燃烧、燃料分级燃烧、再燃技术和烟气再循环等，四十吨／小时立式工业煤粉锅炉也存在着相应的问题，并且采用上述方法效果还不是很理想，燃料利用率不好且氮氧化物的排放控制不理想。发明内容[0004]为解决上述技术问题，本发明提供使一种四十吨／小时立式工业煤粉锅炉燃烧利用率提高并且能有效控制氮氧化物排放的立式炉三维立体分级OFA燃尽风低氮燃烧技术。[0005]本发明的立式炉三维立体分级OFA燃尽风低氮燃烧技术，包括炉体和设置在炉体内的炉膛，炉膛内部形成主燃区和燃尽区，采用三级供风完成燃烧，具体方法如下：一级供风：采用的燃烧器布置方式为前墙和后墙的燃烧器两两
