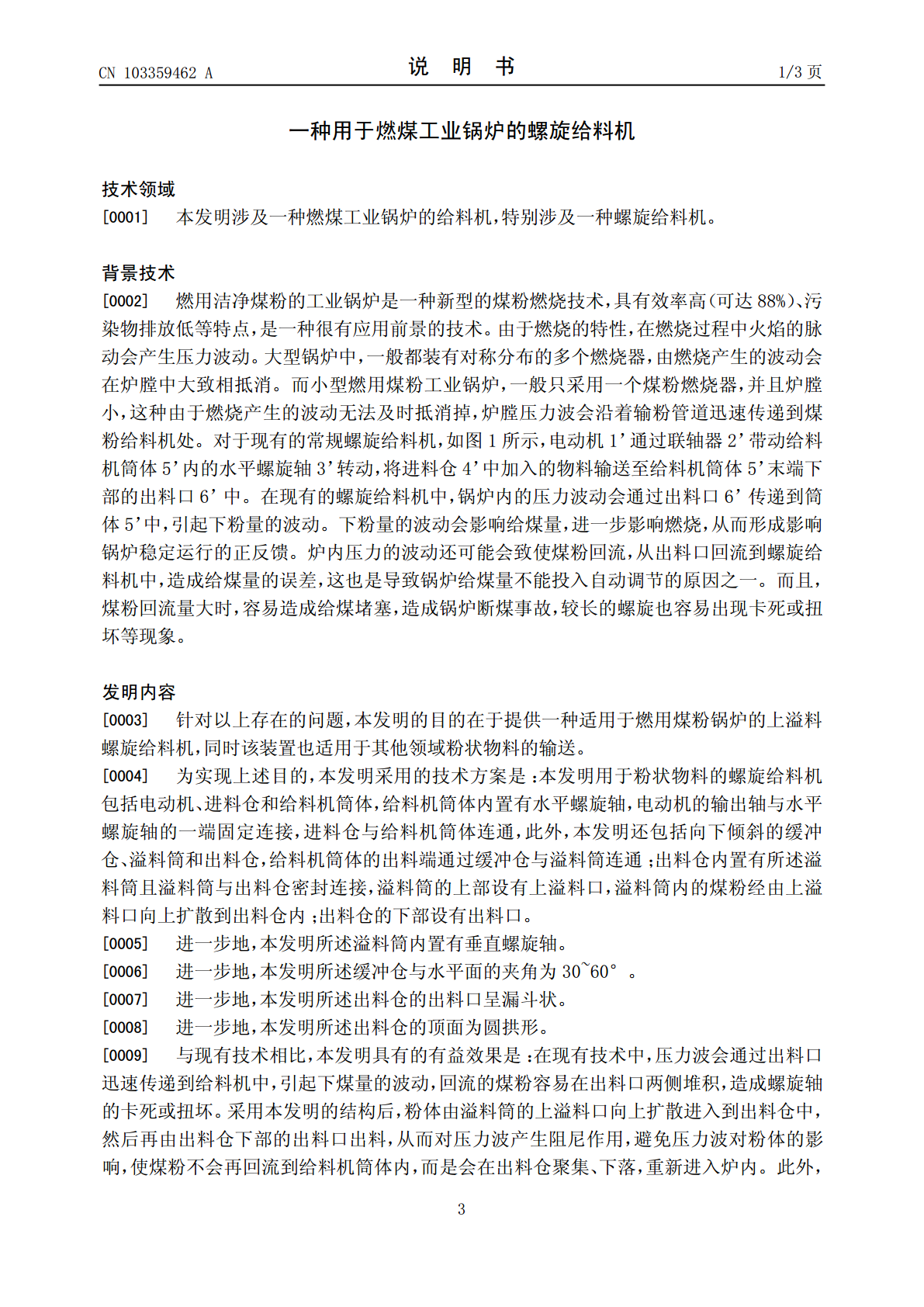

(19)中华人民共和国国家知识产权局*CN103359462A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103359462103359462A(43)申请公布日2013.10.23(21)申请号201310302072.7(22)申请日2013.07.18(71)申请人中国计量学院地址310018浙江省杭州市下沙高教园区学源街258号(72)发明人池作和吴艳艳张光学王进卿(74)专利代理机构杭州求是专利事务所有限公司33200代理人陈昱彤(51)Int.Cl.B65G33/24(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页(54)发明名称一种用于燃煤工业锅炉的螺旋给料机(57)摘要本发明公开了一种用于燃煤工业锅炉的螺旋给料机，它包括电动机、进料仓和给料机筒体，给料机筒体内置有水平螺旋轴，电动机的输出轴与水平螺旋轴的一端固定连接，进料仓与给料机筒体连通，此外，还包括向下倾斜的缓冲仓、溢料筒和出料仓，给料机筒体的出料端通过缓冲仓与溢料筒连通；出料仓内置有所述溢料筒且溢料筒与出料仓密封连接，溢料筒的上部设有上溢料口，溢料筒内的煤粉经由上溢料口向上扩散到出料仓内；出料仓的下部设有出料口。本发明可广泛应用于各种煤粉锅炉中。本发明能够阻止锅炉内压力波动对给煤量造成的影响，确保煤粉不会再回流到给料机筒体内，保证了给煤量的准确和锅炉的稳定运行。CN103359462ACN10359462ACN103359462A权利要求书1/1页1.一种用于燃煤工业锅炉的螺旋给料机，它包括电动机、进料仓和给料机筒体，给料机筒体内置有水平螺旋轴，电动机的输出轴与水平螺旋轴的一端固定连接，进料仓与给料机筒体连通，其特征是：还包括向下倾斜的缓冲仓、溢料筒和出料仓，给料机筒体的出料端通过缓冲仓与溢料筒连通；出料仓内置有所述溢料筒且溢料筒与出料仓密封连接，溢料筒的上部设有上溢料口，溢料筒内的煤粉经由上溢料口向上扩散到出料仓内；出料仓的下部设有出料口。2.根据权利要求1所述的用于燃煤工业锅炉的螺旋给料机，其特征是：溢料筒内置有垂直螺旋轴。3.根据权利要求1或2所述的用于燃煤工业锅炉的螺旋给料机，其特征是：所述缓冲仓与水平面的夹角为30~60°。4.根据权利要求1或2所述的用于燃煤工业锅炉的螺旋给料机，其特征是：所述出料仓的出料口呈漏斗状。5.根据权利要求3所述的用于燃煤工业锅炉的螺旋给料机，其特征是：所述出料仓的出料口呈漏斗状。6.根据权利要求1、2或5所述的用于燃煤工业锅炉的螺旋给料机，其特征是：所述出料仓的顶面为圆拱形。7.根据权利要求3所述的用于燃煤工业锅炉的螺旋给料机，其特征是：所述出料仓的顶面为圆拱形。8.根据权利要求4所述的用于燃煤工业锅炉的螺旋给料机，其特征是：所述出料仓的顶面为圆拱形。2CN103359462A说明书1/3页一种用于燃煤工业锅炉的螺旋给料机技术领域[0001]本发明涉及一种燃煤工业锅炉的给料机，特别涉及一种螺旋给料机。背景技术[0002]燃用洁净煤粉的工业锅炉是一种新型的煤粉燃烧技术，具有效率高（可达88%）、污染物排放低等特点，是一种很有应用前景的技术。由于燃烧的特性，在燃烧过程中火焰的脉动会产生压力波动。大型锅炉中，一般都装有对称分布的多个燃烧器，由燃烧产生的波动会在炉膛中大致相抵消。而小型燃用煤粉工业锅炉，一般只采用一个煤粉燃烧器，并且炉膛小，这种由于燃烧产生的波动无法及时抵消掉，炉膛压力波会沿着输粉管道迅速传递到煤粉给料机处。对于现有的常规螺旋给料机，如图1所示，电动机1’通过联轴器2’带动给料机筒体5’内的水平螺旋轴3’转动，将进料仓4’中加入的物料输送至给料机筒体5’末端下部的出料口6’中。在现有的螺旋给料机中，锅炉内的压力波动会通过出料口6’传递到筒体5’中，引起下粉量的波动。下粉量的波动会影响给煤量，进一步影响燃烧，从而形成影响锅炉稳定运行的正反馈。炉内压力的波动还可能会致使煤粉回流，从出料口回流到螺旋给料机中，造成给煤量的误差，这也是导致锅炉给煤量不能投入自动调节的原因之一。而且，煤粉回流量大时，容易造成给煤堵塞，造成锅炉断煤事故，较长的螺旋也容易出现卡死或扭坏等现象。发明内容[0003]针对以上存在的问题，本发明的目的在于提供一种适用于燃用煤粉锅炉的上溢料螺旋给料机，同时该装置也适用于其他领域粉状物料的输送。[0004]为实现上述目的，本发明采用的技术方案是：本发明用于粉状物料的螺旋给料机包括电动机、进料仓和给料机筒体，给料机筒体内置有水平螺旋轴，电动机的输出轴与水平螺旋轴的一端固定连接，进料仓与给料机筒体连通，此外，本发明还包括向下倾斜的缓冲仓、溢料筒和出料仓，给料机筒体的出料端通过缓冲仓与溢料筒连通；出料仓内置有所述溢料筒且溢料筒与出料仓密封连接，溢料筒的
