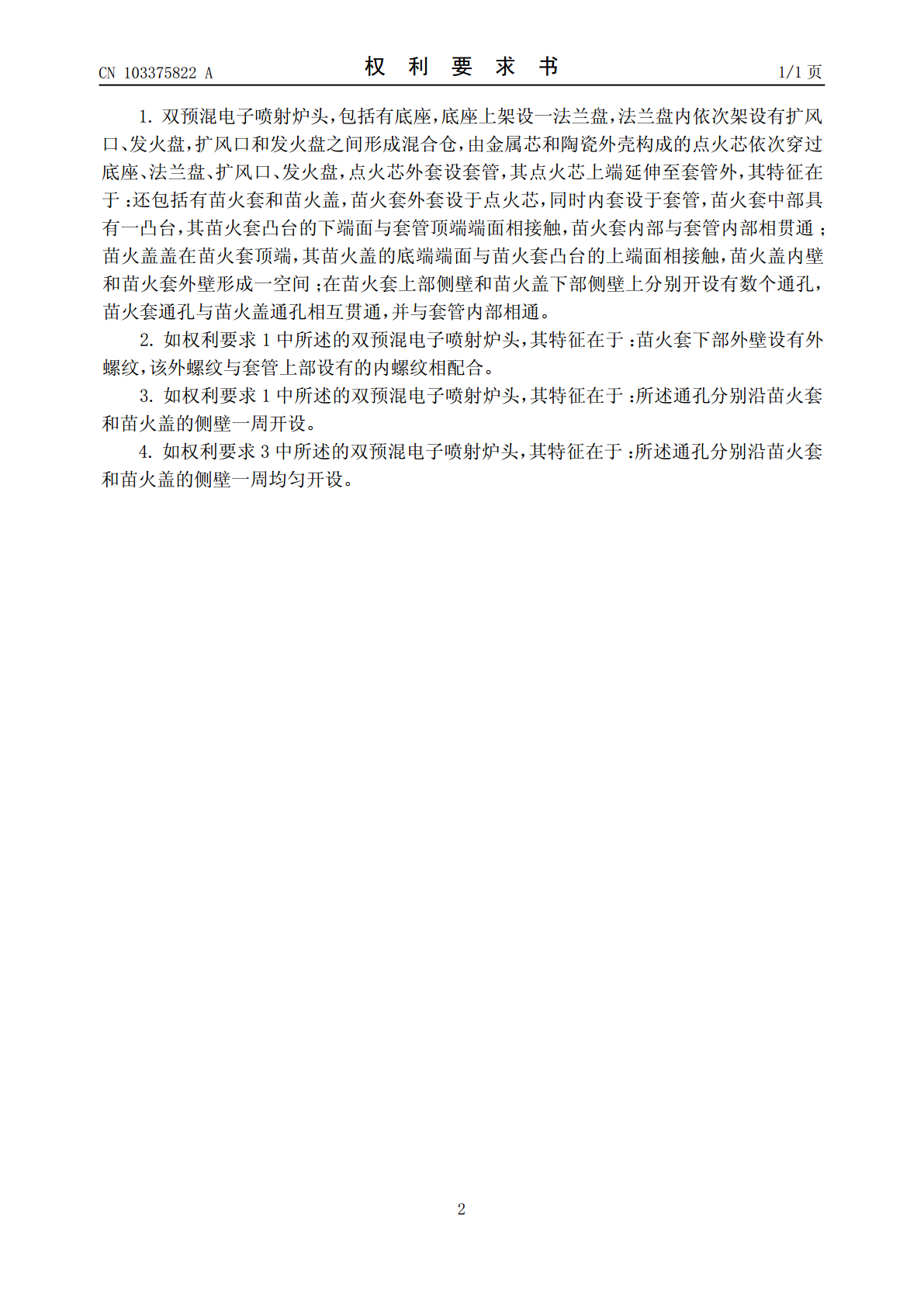

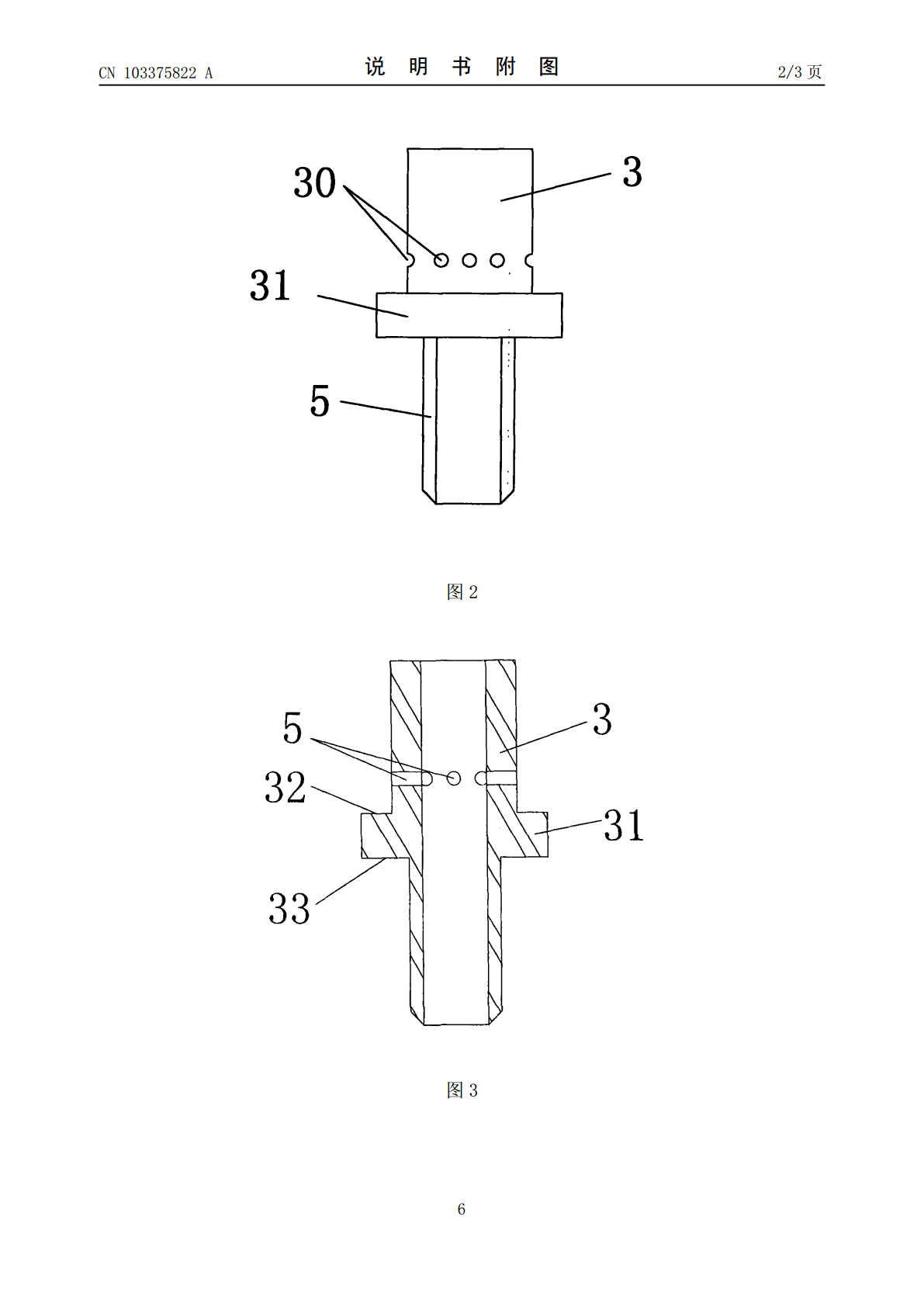

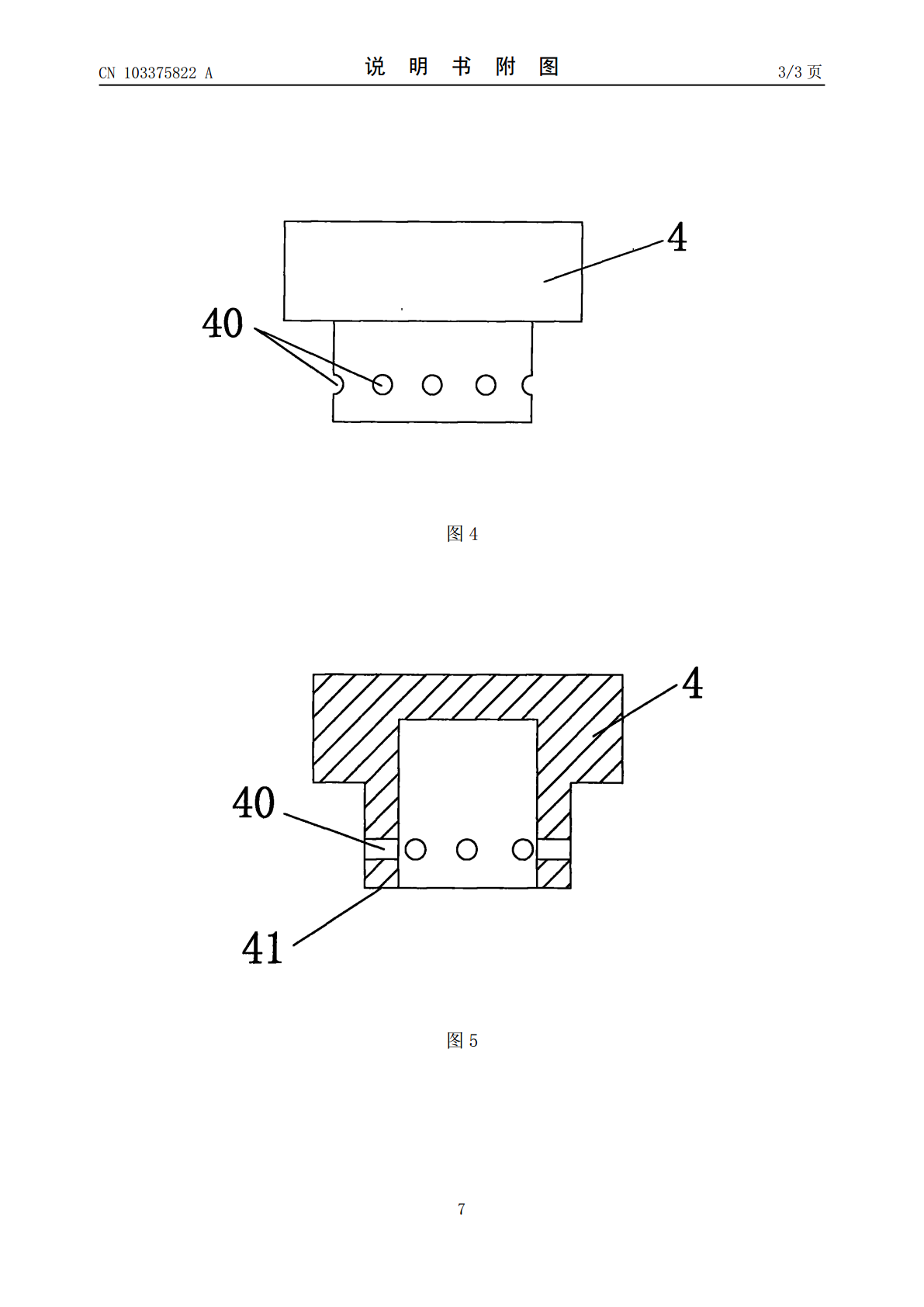

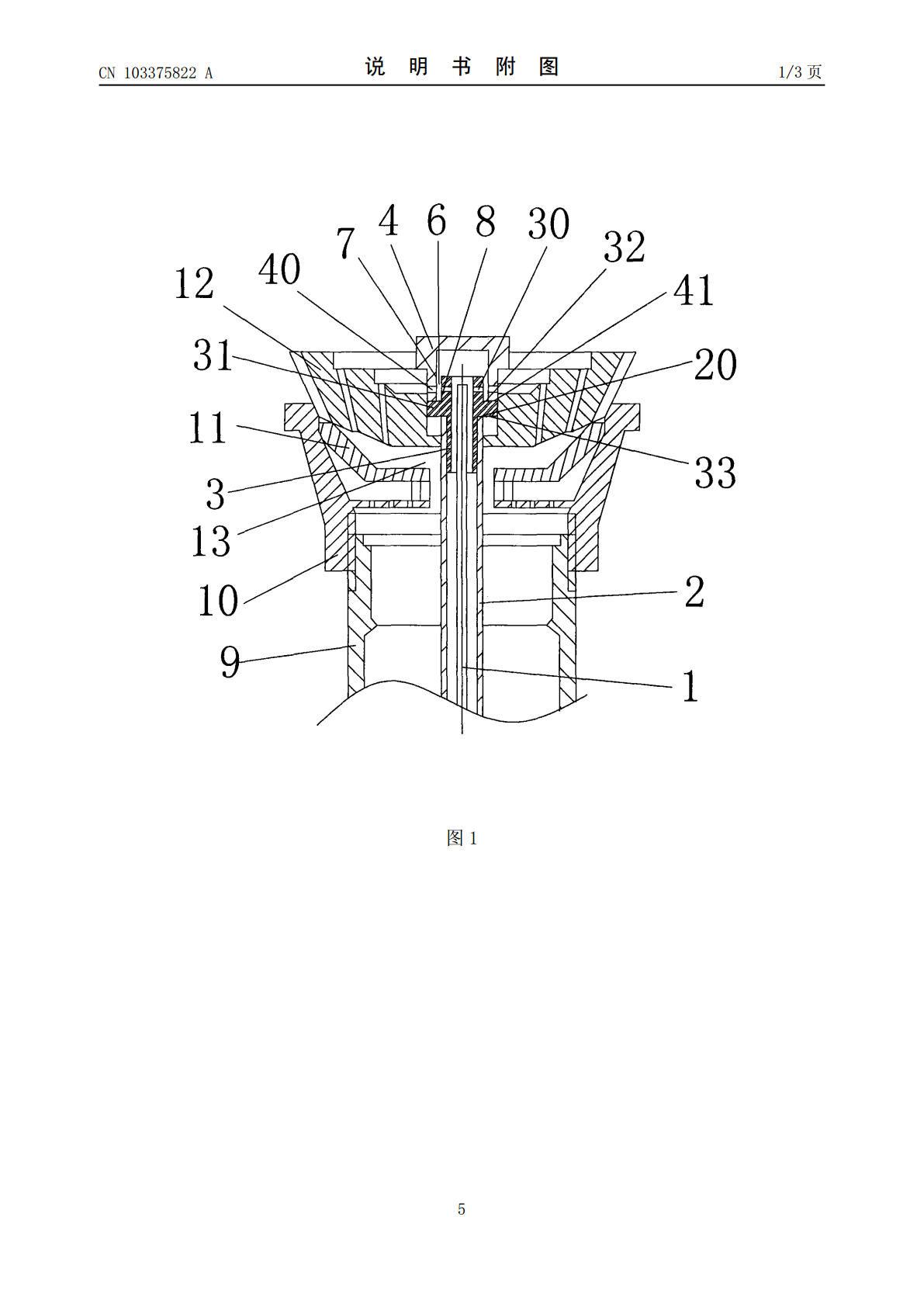

(19)中华人民共和国国家知识产权局*CN103375822A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103375822103375822A(43)申请公布日2013.10.30(21)申请号201210126388.0(22)申请日2012.04.27(71)申请人无锡利邦厨具有限公司地址214413江苏省无锡市江阴市顾山镇锡张路190号(72)发明人黄建东(74)专利代理机构北京立成智业专利代理事务所(普通合伙)11310代理人张江涵(51)Int.Cl.F24C3/10(2006.01)F24C15/36(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图3页附图3页(54)发明名称双预混电子喷射炉头(57)摘要本发明提供一种双预混电子喷射炉头，包括有底座，、法兰盘、扩风口、发火盘，扩风口和发火盘之间形成混合仓，点火芯依次穿过底座、法兰盘、扩风口、发火盘，点火芯外套设套管，点火芯上端延伸至套管外，其特征在于：还包括有苗火套和苗火盖，苗火套外套设于点火芯，且内套设于套管，苗火套凸台的下端面与套管顶端端面相接触，苗火套内部与套管内部相贯通；苗火盖盖在苗火套顶端，苗火盖的底端端面与苗火套凸台的上端面相接触，苗火盖内壁和苗火套外壁形成一空间，同时在苗火套侧壁和苗火盖侧壁上分别开设有通孔。由于设置了苗火套和苗火盖，锅体不会与点火芯发生接触，因此不会将点火芯折断，增加了炉头的使用寿命。CN103375822ACN1037582ACN103375822A权利要求书1/1页1.双预混电子喷射炉头，包括有底座，底座上架设一法兰盘，法兰盘内依次架设有扩风口、发火盘，扩风口和发火盘之间形成混合仓，由金属芯和陶瓷外壳构成的点火芯依次穿过底座、法兰盘、扩风口、发火盘，点火芯外套设套管，其点火芯上端延伸至套管外，其特征在于：还包括有苗火套和苗火盖，苗火套外套设于点火芯，同时内套设于套管，苗火套中部具有一凸台，其苗火套凸台的下端面与套管顶端端面相接触，苗火套内部与套管内部相贯通；苗火盖盖在苗火套顶端，其苗火盖的底端端面与苗火套凸台的上端面相接触，苗火盖内壁和苗火套外壁形成一空间；在苗火套上部侧壁和苗火盖下部侧壁上分别开设有数个通孔，苗火套通孔与苗火盖通孔相互贯通，并与套管内部相通。2.如权利要求1中所述的双预混电子喷射炉头，其特征在于：苗火套下部外壁设有外螺纹，该外螺纹与套管上部设有的内螺纹相配合。3.如权利要求1中所述的双预混电子喷射炉头，其特征在于：所述通孔分别沿苗火套和苗火盖的侧壁一周开设。4.如权利要求3中所述的双预混电子喷射炉头，其特征在于：所述通孔分别沿苗火套和苗火盖的侧壁一周均匀开设。2CN103375822A说明书1/2页双预混电子喷射炉头技术领域[0001]本发明涉及一种饭店厨房用炉头，特别涉及一种双预混电子喷射炉头。背景技术[0002]现有技术中的炉头包括有点火芯，点火芯外套有套管用以保护点火芯。点火芯通常用采用陶瓷外壳和金属芯制成，由于炉头使用时，其点火芯上端没有保护，点火芯的陶瓷外壳上端容易和锅体下端相接触。由于陶瓷材质不耐撞击，因此锅体会将陶瓷撞碎，将点火芯上端折断，从而减少炉头的使用寿命。发明内容[0003]本发明提供一种双预混电子喷射炉头，目的是解决现有技术问题，该炉头中的点火芯上端加设苗火套和苗火盖，可以防止炉头内的点火芯被折断。[0004]本发明解决问题采用的技术方案是：[0005]双预混电子喷射炉头，包括有底座，底座上架设一法兰盘，法兰盘内依次架设有扩风口、发火盘，扩风口和发火盘之间形成混合仓，由金属芯和陶瓷外壳构成的点火芯依次穿过底座、扩风口、法兰盘、发火盘，点火芯外套设套管，其点火芯上端延伸至套管外，还包括有苗火套和苗火盖，苗火套外套设于点火芯，同时内套设于套管，苗火套中部具有一凸台，其苗火套凸台的下端面与套管顶端端面相接触，使苗火套内部与套管内部形成一个相贯通且密闭的空间；苗火盖盖在苗火套顶端，其苗火盖的底端端面与苗火套凸台的上端面相接触，苗火盖内壁和苗火套外壁形成一空间；在苗火套上部侧壁和苗火盖下部侧壁上分别开设有数个通孔，使外部空气环境与套管内部相通。[0006]苗火套下部外壁设有外螺纹，该外螺纹与套管上部设有的内螺纹相配合。[0007]所述通孔分别沿苗火套和苗火盖的侧壁一周开设。[0008]所述通孔分别沿苗火套和苗火盖的侧壁一周均匀开设。[0009]本发明的有益效果：在点火芯的上部外套设苗火套和苗火盖，在不影响炉头正常使用的情况下加强了对点火芯的保护，防止点火芯容易被折断，从而增强了炉头的使用寿命，降低了成本。附图说明[0010]图1是本发明炉头的剖视图；[0011]图2是苗火套的整体结构示意图；[0012]图3是苗火套的剖视图；[0013]图4是苗火盖的整体
