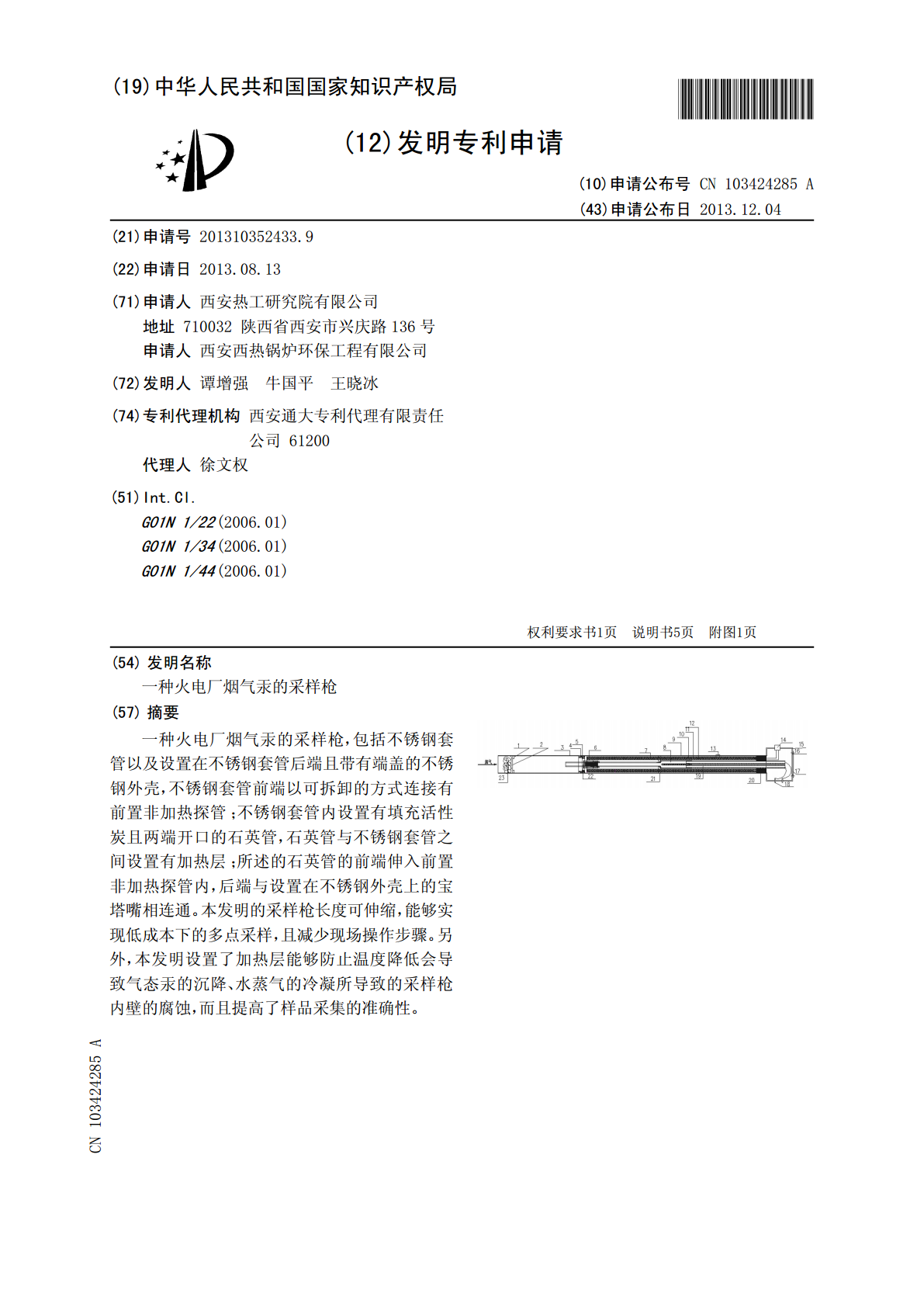

(19)中华人民共和国国家知识产权局*CN103424285A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103424285103424285A(43)申请公布日2013.12.04(21)申请号201310352433.9(22)申请日2013.08.13(71)申请人西安热工研究院有限公司地址710032陕西省西安市兴庆路136号申请人西安西热锅炉环保工程有限公司(72)发明人谭增强牛国平王晓冰(74)专利代理机构西安通大专利代理有限责任公司61200代理人徐文权(51)Int.Cl.G01N1/22(2006.01)G01N1/34(2006.01)G01N1/44(2006.01)权权利要求书1页利要求书1页说明书5页说明书5页附图1页附图1页(54)发明名称一种火电厂烟气汞的采样枪(57)摘要一种火电厂烟气汞的采样枪，包括不锈钢套管以及设置在不锈钢套管后端且带有端盖的不锈钢外壳，不锈钢套管前端以可拆卸的方式连接有前置非加热探管；不锈钢套管内设置有填充活性炭且两端开口的石英管，石英管与不锈钢套管之间设置有加热层；所述的石英管的前端伸入前置非加热探管内，后端与设置在不锈钢外壳上的宝塔嘴相连通。本发明的采样枪长度可伸缩，能够实现低成本下的多点采样，且减少现场操作步骤。另外，本发明设置了加热层能够防止温度降低会导致气态汞的沉降、水蒸气的冷凝所导致的采样枪内壁的腐蚀，而且提高了样品采集的准确性。CN103424285ACN1034285ACN103424285A权利要求书1/1页1.一种火电厂烟气汞的采样枪，其特征在于：包括不锈钢套管（9）以及设置在不锈钢套管（9）后端且带有端盖的不锈钢外壳（15），不锈钢套管（9）前端以可拆卸的方式连接有前置非加热探管（3）；不锈钢套管（9）内设置有填充活性炭且两端开口的石英管，石英管与不锈钢套管（9）之间设置有加热层；所述的石英管的前端伸入前置非加热探管（3）内，后端与设置在不锈钢外壳（15）上的宝塔嘴（18）相连通。2.根据权利要求1所述的火电厂烟气汞的采样枪，其特征在于：所述的加热层包括沿径向方向自外向内套设在一起的外层陶瓷套管（10）、加热丝（11）和内层陶瓷套管（12）；且加热丝（11）与用于检测温度和控制是否加热的温控开关（13）相连。3.根据权利要求1或2所述的火电厂烟气汞的采样枪，其特征在于：所述的石英管包括依次连通的双胞胎石英管（8）以及填充有用于吸附汞的活性炭的采样石英管（19），且采样石英管（19）的入口与双胞胎石英管（8）的出口采用磨砂接口连接，双胞胎石英管（8）的入口端伸入前置非加热探管（3）内，采样石英管（19）的出口与宝塔嘴（18）相连通。4.根据权利要求3所述的火电厂烟气汞的采样枪，其特征在于：所述的采样石英管（19）包括与双胞胎石英管（8）的两个出口分别连通的两根石英吸附管，不锈钢套管（10）的后端设置有用于固定石英吸附管的吸附管固定器（20），每根石英吸附管内填充有用于吸附汞的活性炭，石英吸附管的出口均与宝塔嘴（18）相连通。5.根据权利要求3所述的火电厂烟气汞的采样枪，其特征在于：所述的不锈钢套管（9）前端设置有对双胞胎石英管（8）进行定位的顶紧及定位弹簧（6）。6.根据权利要求3所述的火电厂烟气汞的采样枪，其特征在于：所述的内层陶瓷套管（12）上还设置有用于对双胞胎石英管（8）进行定位的第一不锈钢挡头（21），外层陶瓷套管（10）的外壁上设置有陶瓷棉纸（7）。7.根据权利要求1所述的火电厂烟气汞的采样枪，其特征在于：所述的不锈钢套管（9）的前端与前置非加热探管（3）通过法兰（22）连接，且不锈钢套管（9）的前端与前置非加热探管（3）的连接处设置有用于密封的铜质O型密封圈（5）和聚四氟乙烯密封圈（4）。8.根据权利要求1、2或7所述的火电厂烟气汞的采样枪，其特征在于：所述的前置非加热探管（3）内设置有可拆卸的不锈钢筛网（2），不锈钢筛网（2）的烟气来流侧配有用于对烟气进行初次过滤的石英棉（23）。9.根据权利要求8所述的火电厂烟气汞的采样枪，其特征在于：所述的前置非加热探管（3）内设置有用于支撑不锈钢筛网（2）的第二不锈钢挡头（1）。10.根据权利要求1所述的火电厂烟气汞的采样枪，其特征在于：所述的不锈钢外壳（15）与端盖之间采用O型密封圈进行密封。2CN103424285A说明书1/5页一种火电厂烟气汞的采样枪技术领域[0001]本发明属于烟气汞的采样领域，涉及一种汞的采样设备，具体涉及一种火电厂烟气汞的采样枪。背景技术[0002]环境和资源问题是当今人类面临的重大课题，煤、石油、天然气等化石燃料的大量使用，不仅造成这些能源的日益稀缺，而且带来的污染和生态环境恶化日益加重。燃煤排放的汞是人为汞污染的主要来源之一，汞是一种剧毒污染物
