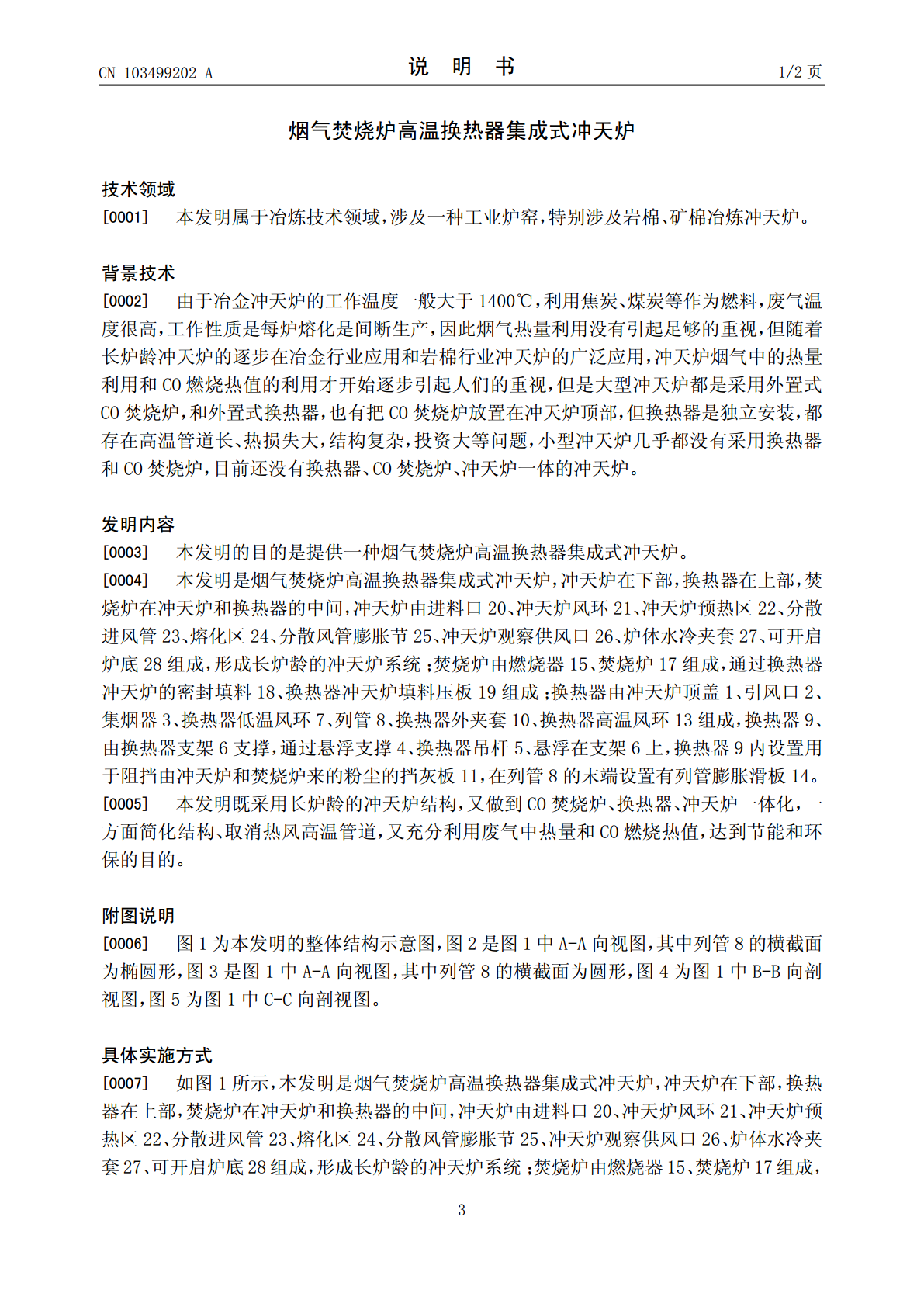

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103499202103499202A(43)申请公布日2014.01.08(21)申请号201310235581.2(22)申请日2013.06.15(71)申请人景泰县诺克保温建材有限公司地址730403甘肃省白银市景泰县城南二十公里处(72)发明人姬广庆马兆林张殿平常自奋张忠善马占军(74)专利代理机构兰州振华专利代理有限责任公司62102代理人董斌(51)Int.Cl.F27B1/04(2006.01)F27B1/10(2006.01)F27B1/22(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图5页附图5页(54)发明名称烟气焚烧炉高温换热器集成式冲天炉(57)摘要烟气焚烧炉高温换热器集成式冲天炉，冲天炉由进料口（20）、冲天炉风环（21）、冲天炉预热区（22）、分散进风管（23）、熔化区（24）、分散风管膨胀节（25）、冲天炉观察供风口（26）、炉体水冷夹套（27）、可开启炉底（28）组成，焚烧炉由燃烧器（15）、焚烧炉（17）组成，通过换热器冲天炉的密封填料（18）、换热器冲天炉填料压板（19）组成；换热器由冲天炉顶盖（1）、引风口（2）、集烟器（3）、换热器低温风环（7）、列管（8）、换热器外夹套（10）、换热器高温风环（13）组成，换热器（9）、由换热器支架（6）支撑，通过悬浮支撑（4）、换热器吊杆（5）、悬浮在支架（6）上，换热器（9）内设置挡灰板（11）。CN103499202ACN103492ACN103499202A权利要求书1/1页1.烟气焚烧炉高温换热器集成式冲天炉，冲天炉在下部，换热器在上部，焚烧炉在冲天炉和换热器的中间，其特征在于冲天炉由进料口（20）、冲天炉风环（21）、冲天炉预热区（22）、分散进风管（23）、熔化区（24）、分散风管膨胀节（25）、冲天炉观察供风口（26）、炉体水冷夹套（27）、可开启炉底（28）组成，形成长炉龄的冲天炉系统；焚烧炉由燃烧器（15）、焚烧炉（17）组成，通过换热器冲天炉的密封填料（18）、换热器冲天炉填料压板（19）组成；换热器由冲天炉顶盖（1）、引风口（2）、集烟器（3）、换热器低温风环（7）、列管（8）、换热器外夹套（10）、换热器高温风环（13）组成，换热器（9）、由换热器支架（6）支撑，通过悬浮支撑（4）、换热器吊杆（5）、悬浮在支架（6）上，换热器（9）内设置用于阻挡由冲天炉和焚烧炉来的粉尘的挡灰板（11），在列管（8）的末端设置有列管膨胀滑板（14）。2.根据权利要求1所述的烟气焚烧炉高温换热器集成式冲天炉，其特征在于熔化区24采用水冷夹套，冲天炉预热区（22）采用筑炉、助燃风是经过换热器换热后的热风。3.根据权利要求1所述的烟气焚烧炉高温换热器集成式冲天炉，其特征在于换热器（9）、焚烧炉（17）与冲天炉预热区（22）采用由填料和压板组成的柔性连接。4.根据权利要求1所述的烟气焚烧炉高温换热器集成式冲天炉，其特征在于换热器（9）、焚烧炉（17）通过悬浮支撑（4）、换热器吊杆（5）、悬浮在支架（6）上。5.根据权利要求1所述的烟气焚烧炉高温换热器集成式冲天炉，其特征在于换热器（9）内的列管（8）的截面形状是圆形，或者椭圆形，或者长方形，或者梯形，或者为扁形管。6.根据权利要求1所述的烟气焚烧炉高温换热器集成式冲天炉，其特征在于在列管（8）上加装翅片和翅条。2CN103499202A说明书1/2页烟气焚烧炉高温换热器集成式冲天炉技术领域[0001]本发明属于冶炼技术领域，涉及一种工业炉窑，特别涉及岩棉、矿棉冶炼冲天炉。背景技术[0002]由于冶金冲天炉的工作温度一般大于1400℃，利用焦炭、煤炭等作为燃料，废气温度很高，工作性质是每炉熔化是间断生产，因此烟气热量利用没有引起足够的重视，但随着长炉龄冲天炉的逐步在冶金行业应用和岩棉行业冲天炉的广泛应用，冲天炉烟气中的热量利用和CO燃烧热值的利用才开始逐步引起人们的重视，但是大型冲天炉都是采用外置式CO焚烧炉，和外置式换热器，也有把CO焚烧炉放置在冲天炉顶部，但换热器是独立安装，都存在高温管道长、热损失大，结构复杂，投资大等问题，小型冲天炉几乎都没有采用换热器和CO焚烧炉，目前还没有换热器、CO焚烧炉、冲天炉一体的冲天炉。发明内容[0003]本发明的目的是提供一种烟气焚烧炉高温换热器集成式冲天炉。[0004]本发明是烟气焚烧炉高温换热器集成式冲天炉，冲天炉在下部，换热器在上部，焚烧炉在冲天炉和换热器的中间，冲天炉由进料口20、冲天炉风环21、冲天炉预热区22、分散进风管23、熔化区24、分散风管膨胀节25、冲天炉观察供风口26、炉体水冷夹套27、可开启炉底28组成，形成长炉龄的冲天
