一种生物质旋风节能环保锅炉.pdf

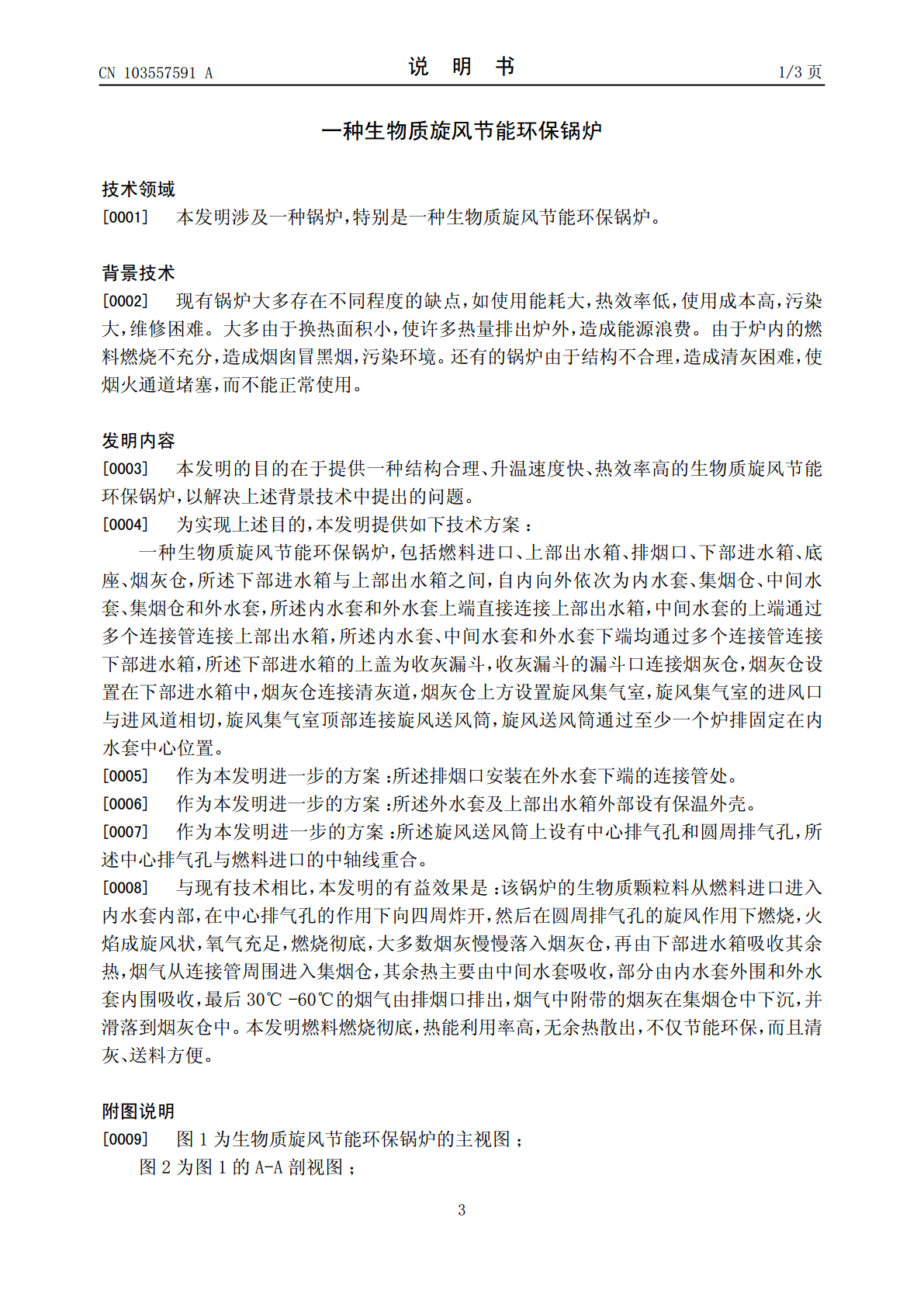

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103557591103557591A(43)申请公布日2014.02.05(21)申请号201310549847.0(22)申请日2013.11.08(71)申请人皖西学院地址237012安徽省六安市裕安区河西皖西学院本部(72)发明人邬志军孙益博蒋文斌程李紫琦张兴龙裴锐李敏杨敬树(51)Int.Cl.F24H1/44(2006.01)F24H9/00(2006.01)F23B50/00(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页(54)发明名称一种生物质旋风节能环保锅炉(57)摘要本发明公开了一种生物质旋风节能环保锅炉，其生物质颗粒料从燃料进口进入内水套内部，在中心排气孔的作用下向四周炸开，然后在圆周排气孔的旋风作用下燃烧，火焰成旋风状，氧气充足，燃烧彻底，大多数烟灰慢慢落入烟灰仓，再由下部进水箱吸收其余热，烟气从连接管周围进入集烟仓，其余热主要由中间水套吸收，部分由内水套外围和外水套内围吸收，最后30℃-60℃的烟气由排烟口排出，烟气中附带的烟灰在集烟仓中下沉，并滑落到烟灰仓中。本发明燃料燃烧彻底，热能利用率高，无余热散出，不仅节能环保，而且清灰、送料方便。CN103557591ACN103579ACN103557591A权利要求书1/1页1.一种生物质旋风节能环保锅炉，包括燃料进口（1）、上部出水箱（2）、排烟口（8）、下部进水箱（9）、底座（10）、烟灰仓（11），其特征在于，所述下部进水箱（9）与上部出水箱（2）之间，自内向外依次为内水套（5）、集烟仓（15）、中间水套（6）、集烟仓（15）和外水套（7），所述内水套（5）和外水套（7）上端直接连接上部出水箱（2），中间水套（6）的上端通过多个连接管（4）连接上部出水箱（2），所述内水套（5）、中间水套（6）和外水套（7）下端均通过多个连接管（4）连接下部进水箱（9），所述下部进水箱（9）的上盖为收灰漏斗（18），收灰漏斗（18）的漏斗口连接烟灰仓（11），烟灰仓（11）设置在下部进水箱（9）中，烟灰仓（11）连接清灰道（17），烟灰仓（11）上方设置旋风集气室（12），旋风集气室（12）的进风口与进风道（16）相切，旋风集气室（12）顶部连接旋风送风筒（13），旋风送风筒（13）通过至少一个炉排（14）固定在内水套（5）中心位置。2.根据权利要求1所述的生物质旋风节能环保锅炉，其特征在于，所述排烟口（8）安装在外水套（7）下端的连接管（4）处。3.根据权利要求1所述的生物质旋风节能环保锅炉，其特征在于，所述外水套（7）及上部出水箱（2）外部设有保温外壳（3）。4.根据权利要求1所述的生物质旋风节能环保锅炉，其特征在于，所述旋风送风筒（13）上设有中心排气孔（19）和圆周排气孔（20）；所述中心排气孔（19）与燃料进口（1）的中轴线重合。2CN103557591A说明书1/3页一种生物质旋风节能环保锅炉技术领域[0001]本发明涉及一种锅炉，特别是一种生物质旋风节能环保锅炉。背景技术[0002]现有锅炉大多存在不同程度的缺点，如使用能耗大，热效率低，使用成本高，污染大，维修困难。大多由于换热面积小，使许多热量排出炉外，造成能源浪费。由于炉内的燃料燃烧不充分，造成烟囱冒黑烟，污染环境。还有的锅炉由于结构不合理，造成清灰困难，使烟火通道堵塞，而不能正常使用。发明内容[0003]本发明的目的在于提供一种结构合理、升温速度快、热效率高的生物质旋风节能环保锅炉，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种生物质旋风节能环保锅炉，包括燃料进口、上部出水箱、排烟口、下部进水箱、底座、烟灰仓，所述下部进水箱与上部出水箱之间，自内向外依次为内水套、集烟仓、中间水套、集烟仓和外水套，所述内水套和外水套上端直接连接上部出水箱，中间水套的上端通过多个连接管连接上部出水箱，所述内水套、中间水套和外水套下端均通过多个连接管连接下部进水箱，所述下部进水箱的上盖为收灰漏斗，收灰漏斗的漏斗口连接烟灰仓，烟灰仓设置在下部进水箱中，烟灰仓连接清灰道，烟灰仓上方设置旋风集气室，旋风集气室的进风口与进风道相切，旋风集气室顶部连接旋风送风筒，旋风送风筒通过至少一个炉排固定在内水套中心位置。[0005]作为本发明进一步的方案：所述排烟口安装在外水套下端的连接管处。[0006]作为本发明进一步的方案：所述外水套及上部出水箱外部设有保温外壳。[0007]作为本发明进一步的方案：所述旋风送风筒上设有中心排气孔和圆周排气孔，所述中心排气孔与燃料进口的中轴线重合。[0008]与现有技术相比，本发明的有益效果是：该锅炉的生物质颗粒料从燃料进口进
