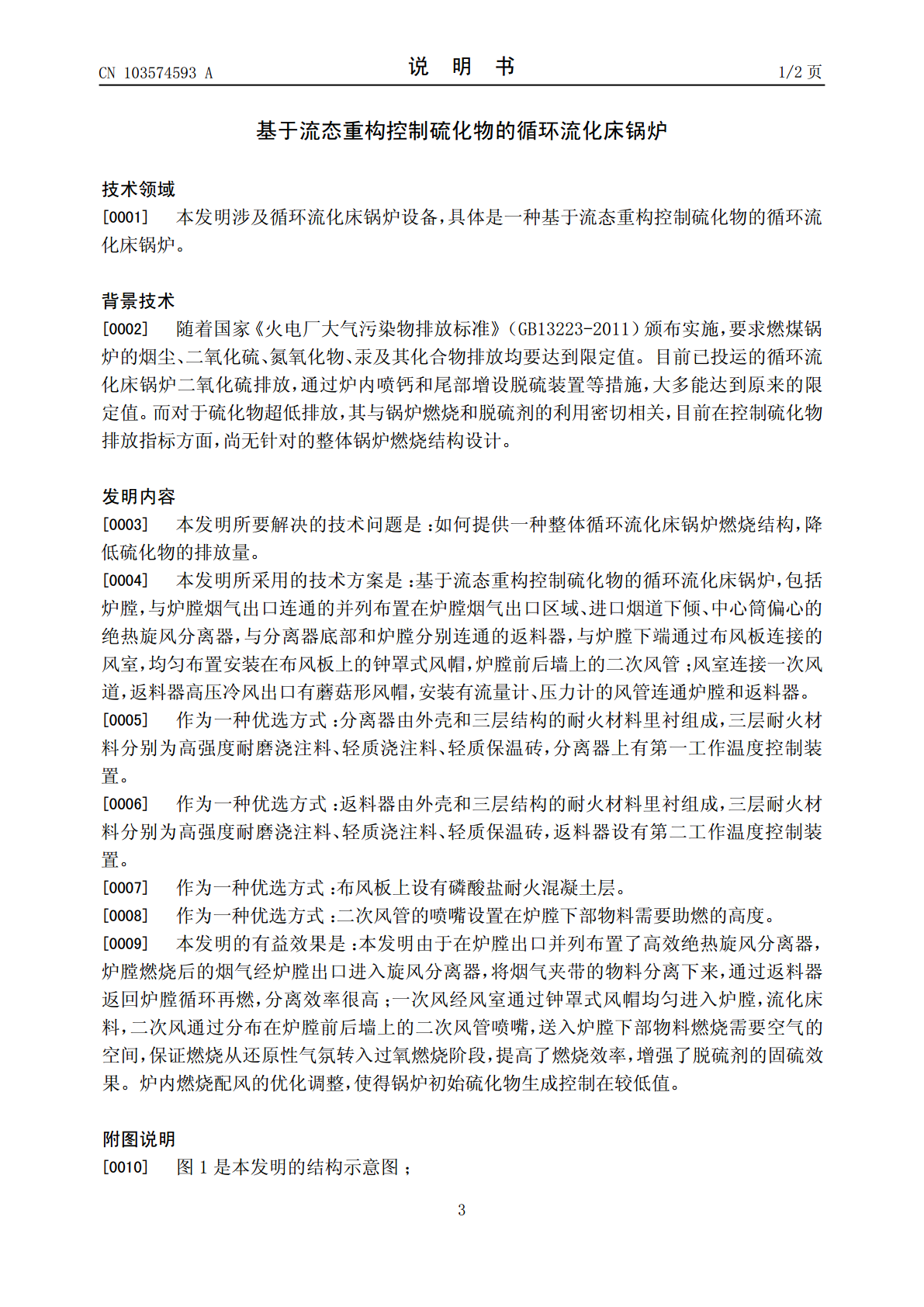

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103574593103574593A(43)申请公布日2014.02.12(21)申请号201310552012.0(22)申请日2013.11.08(71)申请人太原锅炉集团有限公司地址030021山西省太原市万柏林区和平南路203号(72)发明人张建春刘爱成白昌先牛建斌郝建仁朱俊平田艳周帅樊广强王晓炜(74)专利代理机构山西五维专利事务所(有限公司)14105代理人张志祥(51)Int.Cl.F23C10/10(2006.01)F23C10/18(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称基于流态重构控制硫化物的循环流化床锅炉(57)摘要本发明是一种基于流态重构控制硫化物的循环流化床锅炉。包括炉膛，与炉膛烟气出口连通的并列布置在炉膛烟气出口区域、进口烟道下倾、中心筒偏心的绝热旋风分离器，与分离器底部和炉膛分别连通的返料器，与炉膛下端通过布风板连接的风室，均匀布置安装在布风板上的钟罩式风帽，炉膛前后墙上的二次风管；风室连接一次风道，返料器高压冷风出口有蘑菇形风帽，安装有流量计、压力计的风管连通炉膛和返料器。本发明可用于火电厂，大大降低硫化物的排放量。CN103574593ACN1035749ACN103574593A权利要求书1/1页1.基于流态重构控制硫化物的循环流化床锅炉，其特征在于：包括炉膛，与炉膛烟气出口连通的并列布置在炉膛烟气出口区域、进口烟道下倾、中心筒偏心的绝热旋风分离器，与分离器底部和炉膛分别连通的返料器，与炉膛下端通过布风板连接的风室，均匀布置安装在布风板上的钟罩式风帽，炉膛前后墙上的二次风管；风室连接一次风道，返料器高压冷风出口有蘑菇形风帽，安装有流量计、压力计的风管连通炉膛和返料器。2.根据权利要求1所述的基于流态重构控制硫化物的循环流化床锅炉，其特征在于：分离器由外壳和三层结构的耐火材料里衬组成，三层耐火材料分别为高强度耐磨浇注料、轻质浇注料、轻质保温砖，分离器上有第一工作温度控制装置。3.根据权利要求1所述的基于流态重构控制硫化物的循环流化床锅炉，其特征在于：返料器由外壳和三层结构的耐火材料里衬组成，三层耐火材料分别为高强度耐磨浇注料、轻质浇注料、轻质保温砖，返料器设有第二工作温度控制装置。4.根据权利要求1所述的基于流态重构控制硫化物的循环流化床锅炉，其特征在于：布风板上设有磷酸盐耐火混凝土层。5.根据权利要求1所述的基于流态重构控制硫化物的循环流化床锅炉，其特征在于：二次风管的喷嘴设置在炉膛下部物料需要助燃的高度。2CN103574593A说明书1/2页基于流态重构控制硫化物的循环流化床锅炉技术领域[0001]本发明涉及循环流化床锅炉设备，具体是一种基于流态重构控制硫化物的循环流化床锅炉。背景技术[0002]随着国家《火电厂大气污染物排放标准》（GB13223-2011）颁布实施，要求燃煤锅炉的烟尘、二氧化硫、氮氧化物、汞及其化合物排放均要达到限定值。目前已投运的循环流化床锅炉二氧化硫排放，通过炉内喷钙和尾部增设脱硫装置等措施，大多能达到原来的限定值。而对于硫化物超低排放，其与锅炉燃烧和脱硫剂的利用密切相关，目前在控制硫化物排放指标方面，尚无针对的整体锅炉燃烧结构设计。发明内容[0003]本发明所要解决的技术问题是：如何提供一种整体循环流化床锅炉燃烧结构，降低硫化物的排放量。[0004]本发明所采用的技术方案是：基于流态重构控制硫化物的循环流化床锅炉，包括炉膛，与炉膛烟气出口连通的并列布置在炉膛烟气出口区域、进口烟道下倾、中心筒偏心的绝热旋风分离器，与分离器底部和炉膛分别连通的返料器，与炉膛下端通过布风板连接的风室，均匀布置安装在布风板上的钟罩式风帽，炉膛前后墙上的二次风管；风室连接一次风道，返料器高压冷风出口有蘑菇形风帽，安装有流量计、压力计的风管连通炉膛和返料器。[0005]作为一种优选方式：分离器由外壳和三层结构的耐火材料里衬组成，三层耐火材料分别为高强度耐磨浇注料、轻质浇注料、轻质保温砖，分离器上有第一工作温度控制装置。[0006]作为一种优选方式：返料器由外壳和三层结构的耐火材料里衬组成，三层耐火材料分别为高强度耐磨浇注料、轻质浇注料、轻质保温砖，返料器设有第二工作温度控制装置。[0007]作为一种优选方式：布风板上设有磷酸盐耐火混凝土层。[0008]作为一种优选方式：二次风管的喷嘴设置在炉膛下部物料需要助燃的高度。[0009]本发明的有益效果是：本发明由于在炉膛出口并列布置了高效绝热旋风分离器，炉膛燃烧后的烟气经炉膛出口进入旋风分离器，将烟气夹带的物料分离下来，通过返料器返回炉膛循环再燃，分离效率很高；一次风经风室通过钟罩式风帽均
