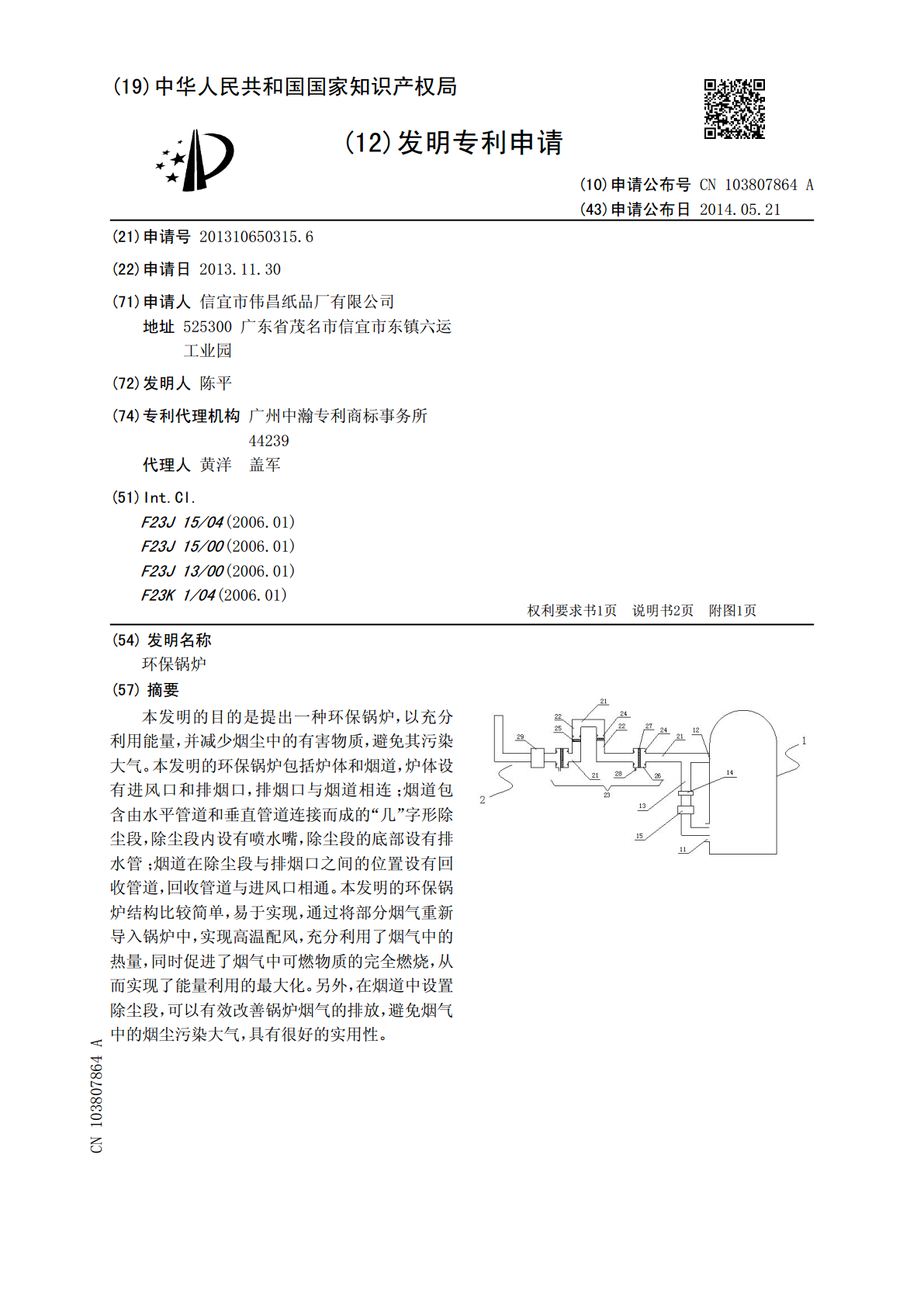

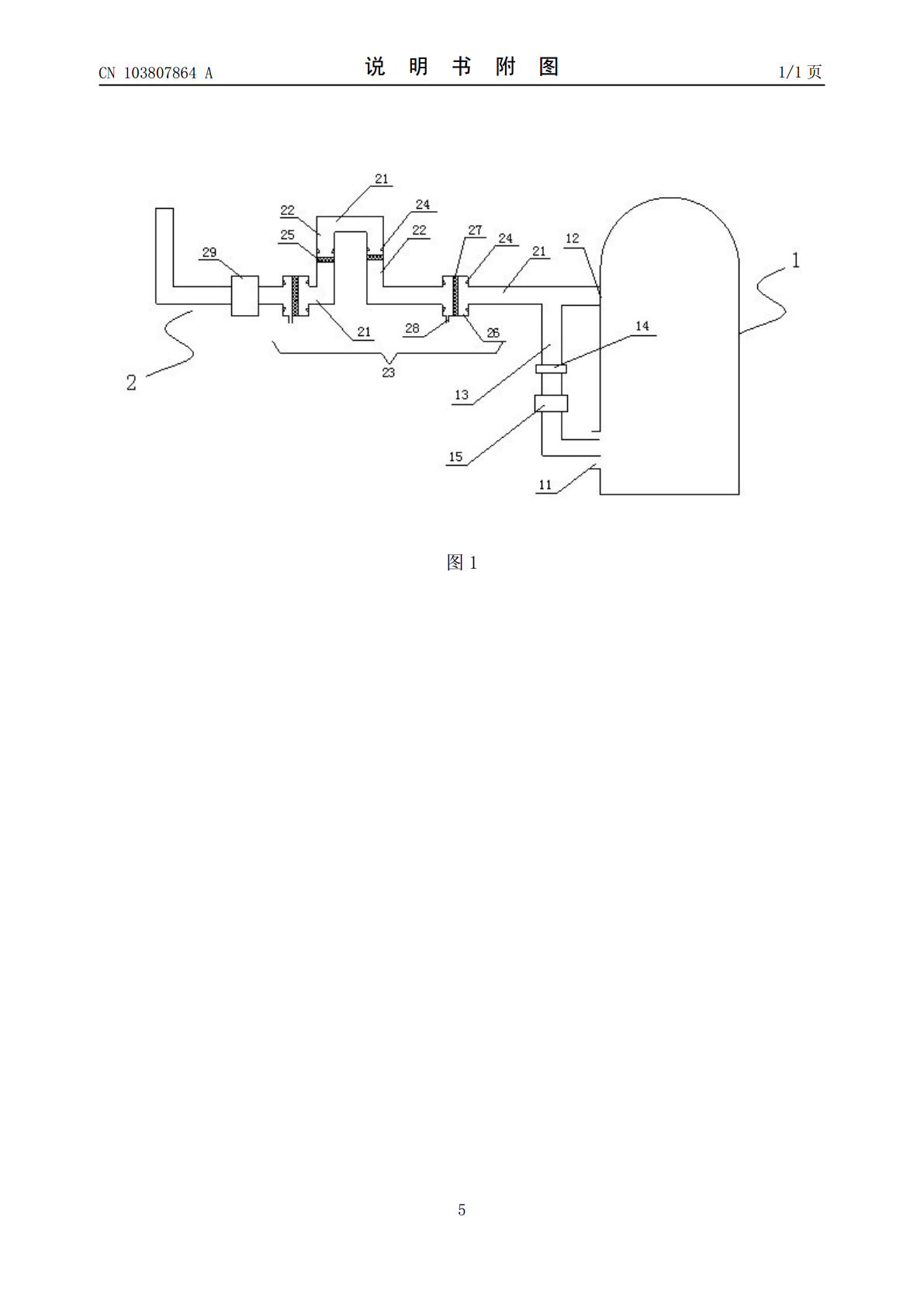

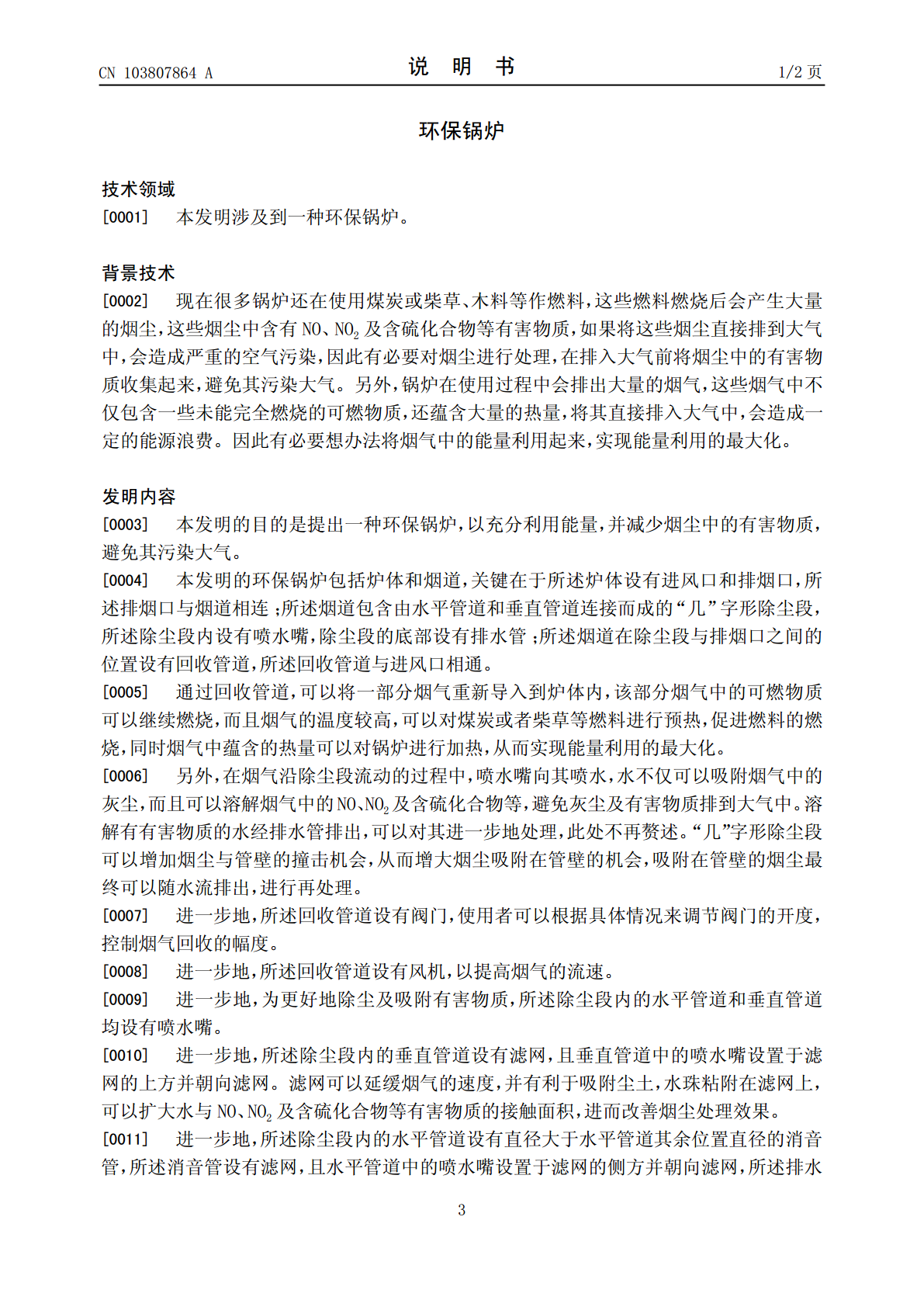

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103807864103807864A(43)申请公布日2014.05.21(21)申请号201310650315.6(22)申请日2013.11.30(71)申请人信宜市伟昌纸品厂有限公司地址525300广东省茂名市信宜市东镇六运工业园(72)发明人陈平(74)专利代理机构广州中瀚专利商标事务所44239代理人黄洋盖军(51)Int.Cl.F23J15/04(2006.01)F23J15/00(2006.01)F23J13/00(2006.01)F23K1/04(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称环保锅炉(57)摘要本发明的目的是提出一种环保锅炉，以充分利用能量，并减少烟尘中的有害物质，避免其污染大气。本发明的环保锅炉包括炉体和烟道，炉体设有进风口和排烟口，排烟口与烟道相连；烟道包含由水平管道和垂直管道连接而成的“几”字形除尘段，除尘段内设有喷水嘴，除尘段的底部设有排水管；烟道在除尘段与排烟口之间的位置设有回收管道，回收管道与进风口相通。本发明的环保锅炉结构比较简单，易于实现，通过将部分烟气重新导入锅炉中，实现高温配风，充分利用了烟气中的热量，同时促进了烟气中可燃物质的完全燃烧，从而实现了能量利用的最大化。另外，在烟道中设置除尘段，可以有效改善锅炉烟气的排放，避免烟气中的烟尘污染大气，具有很好的实用性。CN103807864ACN1038764ACN103807864A权利要求书1/1页1.一种环保锅炉，包括炉体和烟道，其特征在于所述炉体设有进风口和排烟口，所述排烟口与烟道相连；所述烟道包含由水平管道和垂直管道连接而成的“几”字形除尘段，所述除尘段内设有喷水嘴，除尘段的底部设有排水管；所述烟道在除尘段与排烟口之间的位置设有回收管道，所述回收管道与进风口相通。2.根据权利要求1所述的环保锅炉，其特征在于所述回收管道设有阀门。3.根据权利要求1或2所述的环保锅炉，其特征在于所述回收管道设有风机。4.根据权利要求1所述的环保锅炉，其特征在于所述除尘段内的水平管道和垂直管道均设有喷水嘴。5.根据权利要求4所述的环保锅炉，其特征在于所述除尘段内的垂直管道设有滤网，且垂直管道中的喷水嘴设置于滤网的上方并朝向滤网。6.根据权利要求4所述的环保锅炉，其特征在于所述除尘段内的水平管道设有直径大于水平管道其余位置直径的消音管，所述消音管设有滤网，且水平管道中的喷水嘴设置于滤网的侧方并朝向滤网，所述排水管设于消音管的底部。7.根据权利要求4或5或6所述的环保锅炉，其特征在于所述烟道在除尘段的排气方向设有抽风机。2CN103807864A说明书1/2页环保锅炉技术领域[0001]本发明涉及到一种环保锅炉。背景技术[0002]现在很多锅炉还在使用煤炭或柴草、木料等作燃料，这些燃料燃烧后会产生大量的烟尘，这些烟尘中含有NO、NO2及含硫化合物等有害物质，如果将这些烟尘直接排到大气中，会造成严重的空气污染，因此有必要对烟尘进行处理，在排入大气前将烟尘中的有害物质收集起来，避免其污染大气。另外，锅炉在使用过程中会排出大量的烟气，这些烟气中不仅包含一些未能完全燃烧的可燃物质，还蕴含大量的热量，将其直接排入大气中，会造成一定的能源浪费。因此有必要想办法将烟气中的能量利用起来，实现能量利用的最大化。发明内容[0003]本发明的目的是提出一种环保锅炉，以充分利用能量，并减少烟尘中的有害物质，避免其污染大气。[0004]本发明的环保锅炉包括炉体和烟道，关键在于所述炉体设有进风口和排烟口，所述排烟口与烟道相连；所述烟道包含由水平管道和垂直管道连接而成的“几”字形除尘段，所述除尘段内设有喷水嘴，除尘段的底部设有排水管；所述烟道在除尘段与排烟口之间的位置设有回收管道，所述回收管道与进风口相通。[0005]通过回收管道，可以将一部分烟气重新导入到炉体内，该部分烟气中的可燃物质可以继续燃烧，而且烟气的温度较高，可以对煤炭或者柴草等燃料进行预热，促进燃料的燃烧，同时烟气中蕴含的热量可以对锅炉进行加热，从而实现能量利用的最大化。[0006]另外，在烟气沿除尘段流动的过程中，喷水嘴向其喷水，水不仅可以吸附烟气中的灰尘，而且可以溶解烟气中的NO、NO2及含硫化合物等，避免灰尘及有害物质排到大气中。溶解有有害物质的水经排水管排出，可以对其进一步地处理，此处不再赘述。“几”字形除尘段可以增加烟尘与管壁的撞击机会，从而增大烟尘吸附在管壁的机会，吸附在管壁的烟尘最终可以随水流排出，进行再处理。[0007]进一步地，所述回收管道设有阀门，使用者可以根据具体情况来调节阀门的开度，控制烟气回收的幅度。[0008]进一步地，所述回收管道设有
