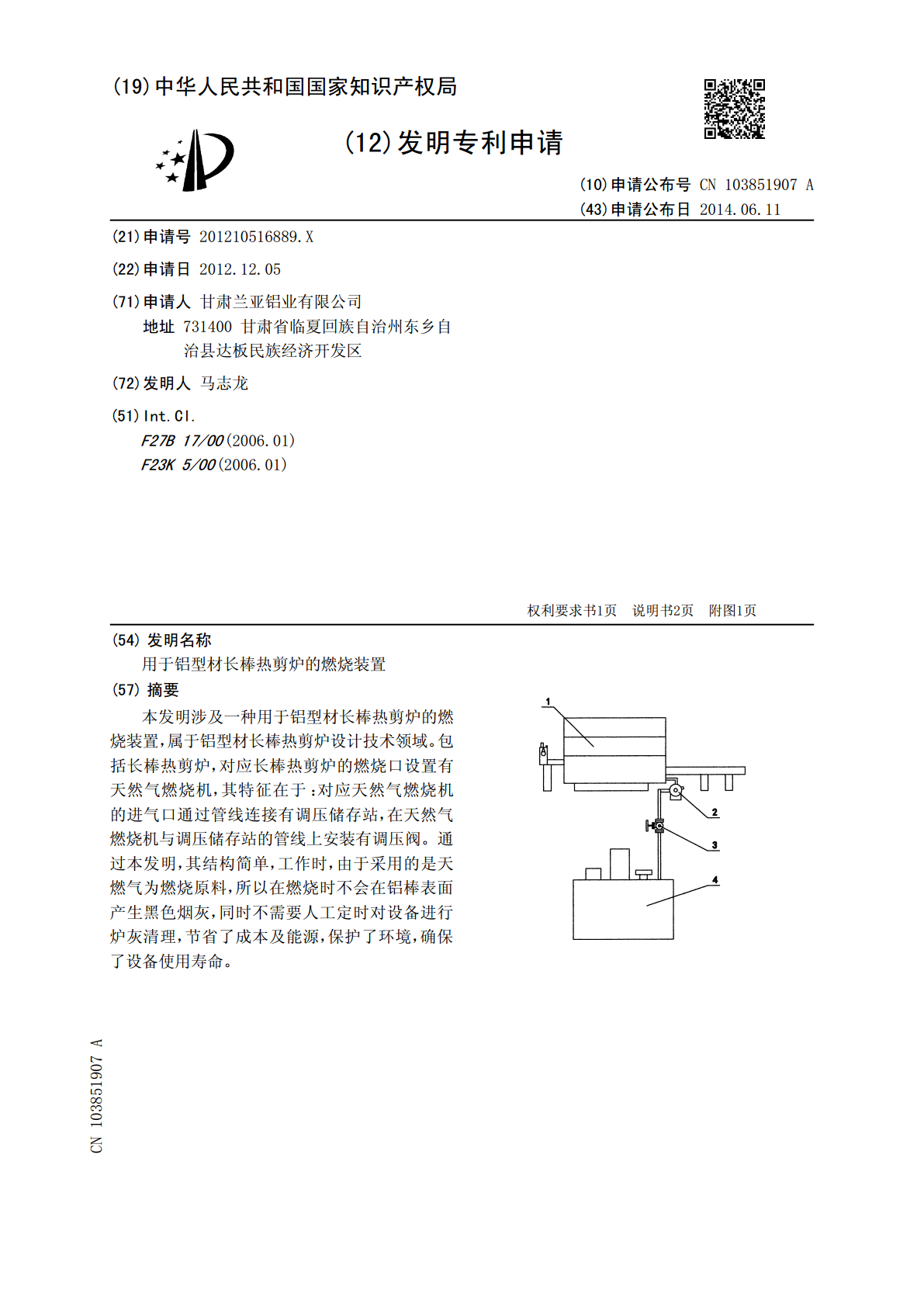

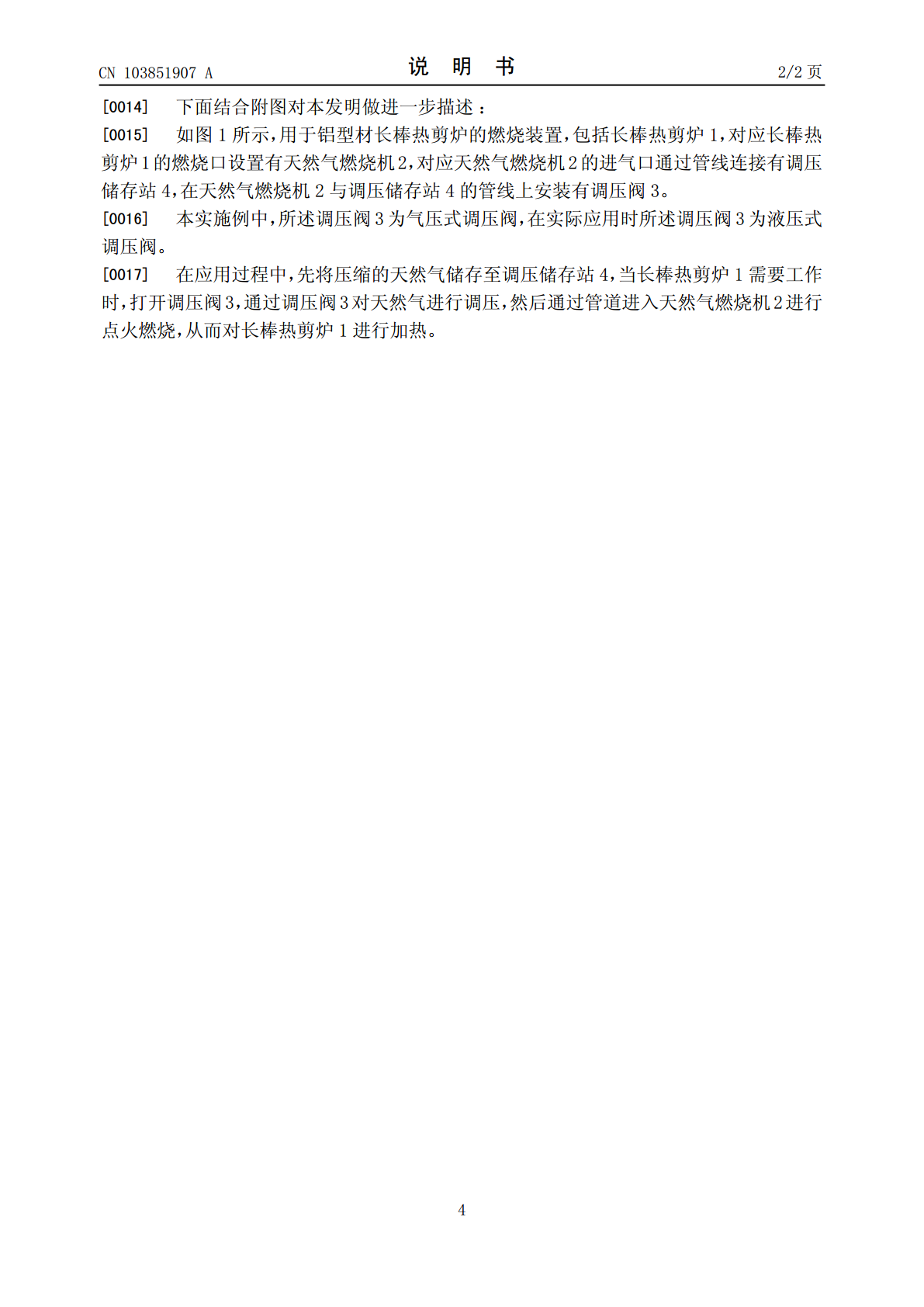

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103851907103851907A(43)申请公布日2014.06.11(21)申请号201210516889.X(22)申请日2012.12.05(71)申请人甘肃兰亚铝业有限公司地址731400甘肃省临夏回族自治州东乡自治县达板民族经济开发区(72)发明人马志龙(51)Int.Cl.F27B17/00(2006.01)F23K5/00(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称用于铝型材长棒热剪炉的燃烧装置(57)摘要本发明涉及一种用于铝型材长棒热剪炉的燃烧装置，属于铝型材长棒热剪炉设计技术领域。包括长棒热剪炉，对应长棒热剪炉的燃烧口设置有天然气燃烧机，其特征在于：对应天然气燃烧机的进气口通过管线连接有调压储存站，在天然气燃烧机与调压储存站的管线上安装有调压阀。通过本发明，其结构简单，工作时，由于采用的是天燃气为燃烧原料，所以在燃烧时不会在铝棒表面产生黑色烟灰，同时不需要人工定时对设备进行炉灰清理，节省了成本及能源，保护了环境，确保了设备使用寿命。CN103851907ACN1038597ACN103851907A权利要求书1/1页1.一种用于铝型材长棒热剪炉的燃烧装置，包括长棒热剪炉(1)，对应长棒热剪炉(1)的燃烧口设置有天然气燃烧机(2)，其特征在于：对应天然气燃烧机(2)的进气口通过管线连接有调压储存站(4)，在天然气燃烧机(2)与调压储存站(4)的管线上安装有调压阀(3)。2.根据权利要求1所述的用于铝型材长棒热剪炉的燃烧装置，其特征在于：所述调压阀(3)为气压式调压阀。3.根据权利要求1所述的用于铝型材长棒热剪炉的燃烧装置，其特征在于：所述调压阀(3)为液压式调压阀。2CN103851907A说明书1/2页用于铝型材长棒热剪炉的燃烧装置技术领域[0001]本发明涉及一种用于铝型材长棒热剪炉的燃烧装置，属于铝型材长棒热剪炉设计技术领域。背景技术[0002]目前，现有的铝型材长棒热剪炉的燃烧装置所用的燃烧源主要采用燃煤的方式。采用这种方式主要有如下缺陷：1、所需煤燃烧量大，成本高；2、煤烟时常释放出一些有害物质，对环境造成污染；3、燃煤会释放出一些氧化物质，对设备进行了氧化，缩短了设备的使用寿命，同时在铝棒外表面还会出现黑色烟灰，对型材的质量构成影响；4、在工作时，还需要人工定时对设备进行炉灰清理。发明内容[0003]根据以上现有技术中的不足，本发明要解决的技术问题是：提供一种用于铝型材长棒热剪炉的燃烧装置，其结构简单，节省了能源，保护了环境，确保了设备使用寿命。[0004]本发明所述的用于铝型材长棒热剪炉的燃烧装置，包括长棒热剪炉，对应长棒热剪炉的燃烧口设置有天然气燃烧机，其特征在于：对应天然气燃烧机的进气口通过管线连接有调压储存站，在天然气燃烧机与调压储存站的管线上安装有调压阀。[0005]上述长棒热剪炉用来对铝型材进行剪切加工；天然气燃烧机用来燃烧天然气；通过调压阀，可以对给天然气燃烧机提供的天然气进行压力调节，以便得到合适压力的天然气。[0006]本发明所述调压阀优选以下两种形式：[0007]一、所述调压阀为气压式调压阀。[0008]二、所述调压阀为液压式调压阀。[0009]在应用过程中，先将压缩的天然气储存至调压储存站，当长棒热剪炉需要工作时，打开调压阀，通过调压阀对天然气进行调压，然后通过管道进入天然气燃烧机进行点火燃烧，从而对长棒热剪炉进行加热。[0010]与现有技术相比，本发明具有以下有益效果：[0011]通过本发明，其结构简单，工作时，由于采用的是天燃气为燃烧原料，所以在燃烧时不会在铝棒表面产生黑色烟灰，同时不需要人工定时对设备进行炉灰清理，节省了成本及能源，保护了环境，确保了设备使用寿命。附图说明[0012]图1为本发明的结构示意图；[0013]图中：1、长棒热剪炉2、天然气燃烧机3、调压阀4、调压储存站。具体实施方式3CN103851907A说明书2/2页[0014]下面结合附图对本发明做进一步描述：[0015]如图1所示，用于铝型材长棒热剪炉的燃烧装置，包括长棒热剪炉1，对应长棒热剪炉1的燃烧口设置有天然气燃烧机2，对应天然气燃烧机2的进气口通过管线连接有调压储存站4，在天然气燃烧机2与调压储存站4的管线上安装有调压阀3。[0016]本实施例中，所述调压阀3为气压式调压阀，在实际应用时所述调压阀3为液压式调压阀。[0017]在应用过程中，先将压缩的天然气储存至调压储存站4，当长棒热剪炉1需要工作时，打开调压阀3，通过调压阀3对天然气进行调压，然后通过管道进入天然气燃烧机2进行点火燃烧，从而对长棒热剪炉1进行加热。4CN103851907
