一种电壁炉的火焰成像装置.pdf

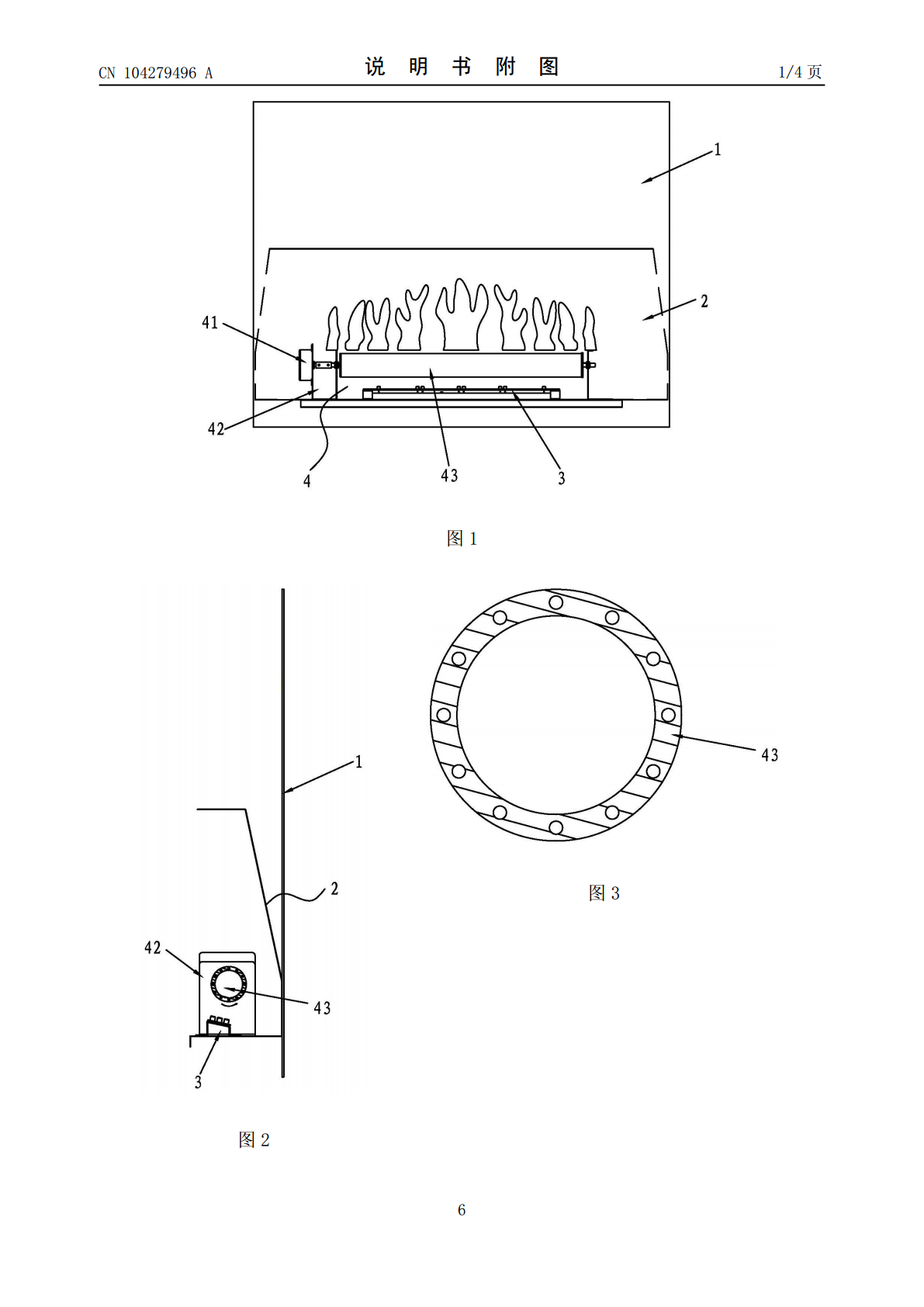

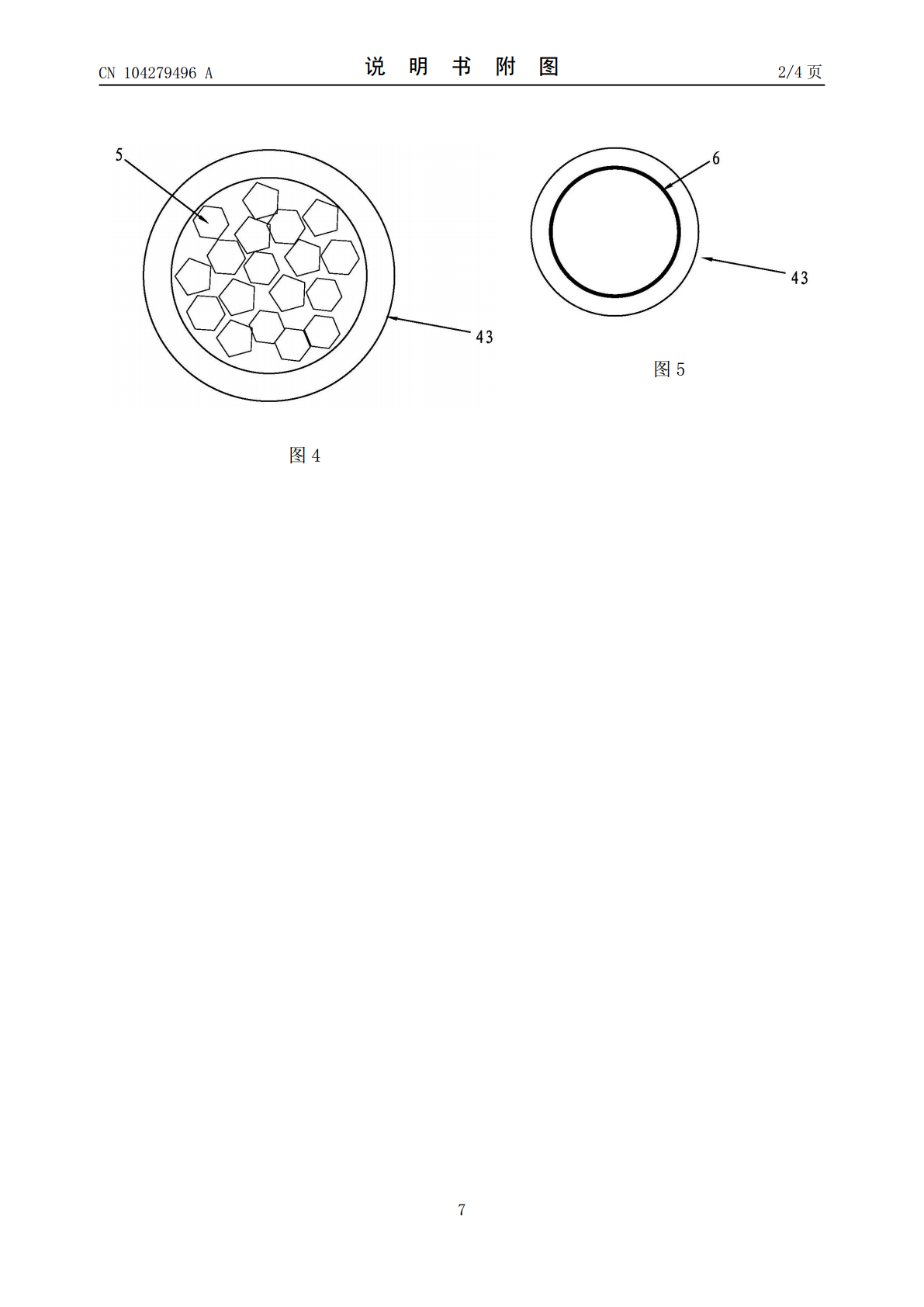

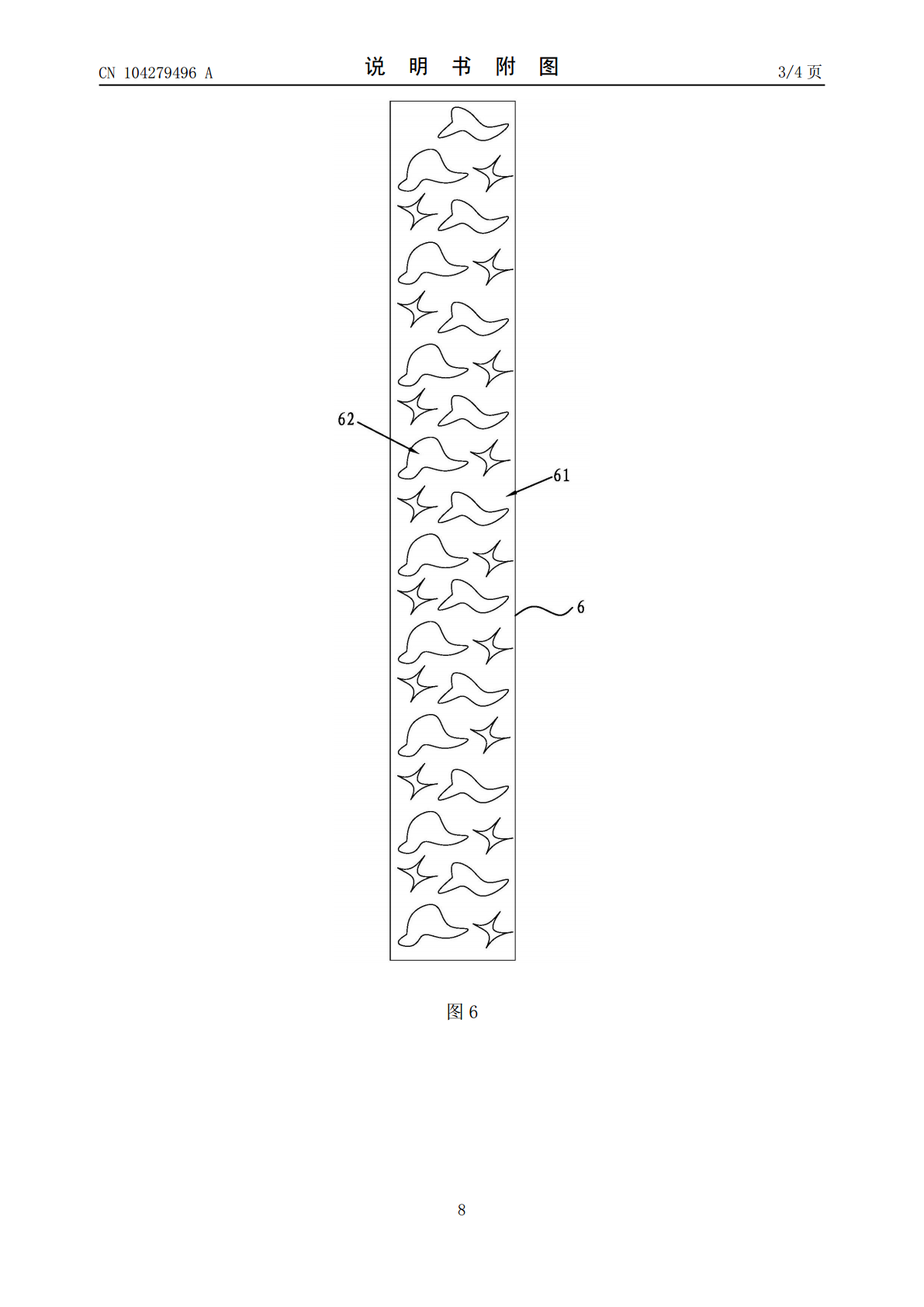

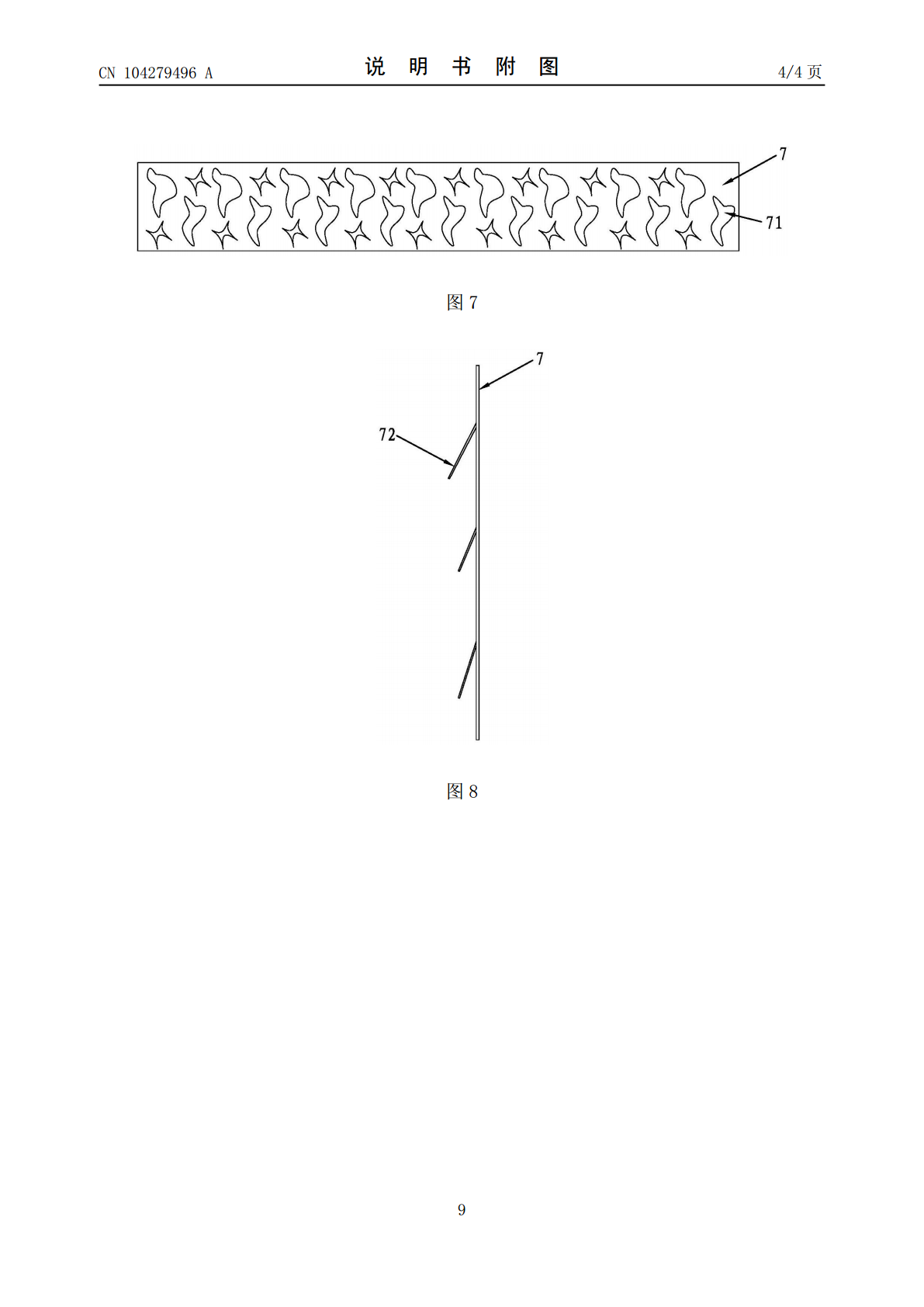

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104279496104279496A(43)申请公布日2015.01.14(21)申请号201310526482.X(22)申请日2013.10.30(66)本国优先权数据201310297083.02013.07.08CN(71)申请人何革军地址523000广东省东莞市南城区第一国际(72)发明人何革军(74)专利代理机构东莞市展智知识产权代理事务所(普通合伙)44308代理人冯卫东(51)Int.Cl.F21S10/04(2006.01)F21V8/00(2006.01)F24D13/00(2006.01)F21Y101/02(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图4页附图4页(54)发明名称一种电壁炉的火焰成像装置(57)摘要一种电壁炉的火焰成像装置，包括成像屏、火焰板、LED光源和反射光组件，所述火焰板设置在成像屏的后面，反射光组件与火焰板配合；所述反射光组件包括电机、轴座和光导向部件，其特征在于：所述光导向部件为一透光或透明的柱体，所述柱体两端的半轴与轴座枢接，电机驱动柱体转动；所述LED光源设置在柱体的前下方、后下方或下方。由于采用这样的结构，采用LED光源直射柱体，从柱体出来的光直射火焰板，解决了亮不够的问题，从而实现亮度高，火焰逼真的特点。CN104279496ACN1042796ACN104279496A权利要求书1/1页1.一种电壁炉的火焰成像装置，包括成像屏、火焰板、LED光源和反射光组件，所述火焰板设置在成像屏的后面，反射光组件与火焰板配合；所述反射光组件包括电机、轴座和光导向部件，其特征在于：所述光导向部件为一透光或透明的柱体，所述柱体两端的半轴与轴座枢接，电机驱动柱体转动；所述LED光源设置在柱体的前下方、后下方或下方。2.根据权利要求1所述的一种电壁炉的火焰成像装置，其特征在于：所述柱体中空。3.根据权利要求2所述的一种电壁炉的火焰成像装置，其特征在于：所述柱体的内壁上有沿轴向的不透光和不透明的条纹；或柱体的壁壁中间预埋有沿轴向的不透光和不透明的条纹。4.根据权利要求2所述的一种电壁炉的火焰成像装置，其特征在于：所述柱体的外表面上有花纹。5.根据权利要求3所述的一种电壁炉的火焰成像装置，其特征在于：所述柱体的外表面上有花纹。6.根据权利要求2所述的一种电壁炉的火焰成像装置，其特征在于：所述柱体的内腔内设置有亚克力球；或所述柱体内腔内设置有表面为反射面的反射块或反射球。7.根据权利要求2所述的一种电壁炉的火焰成像装置，其特征在于：所述柱体内壁上设置有反光膜，所述反光膜包括磨砂黑色的基膜和设置在基膜上的反光区。8.根据权利要求2所述的一种电壁炉的火焰成像装置，其特征在于：所述柱体内壁上设置有反光铝片。9.根据权利要求8所述的一种电壁炉的火焰成像装置，其特征在于：所述反光铝片上有贯通孔和与贯通孔一体成型制成的反光翅片。2CN104279496A说明书1/3页一种电壁炉的火焰成像装置技术领域[0001]本发明涉及一种电壁挂炉用的装置，尤其是一种电壁挂炉的成像装置。背景技术[0002]目前现有技术，一种电壁炉的火焰成像装置，包括成像屏、火焰板、LED光源和反射光组件，所述火焰板设置在成像屏的后面，反射光组件设置在火焰板的后面；所述反射光组件包括电机、轴座和光导向部件，光导向部件包括转轴和设置在转轴若干个反射光片。存在问题是：存在问题是：清洁不方便，反射光的能力差，在成像屏上火焰不逼真，火焰连续性差。发明内容[0003]本发明的目的是：提供一种电壁炉的火焰成像装置，它具亮度高，火焰逼真的特点。[0004]本发明是这样实现的：一种电壁炉的火焰成像装置，包括成像屏、火焰板、LED光源和反射光组件，所述火焰板设置在成像屏的后面，反射光组件与火焰板配合；所述反射光组件包括电机、轴座和光导向部件，其特殊之处在于：所述光导向部件为一透光或透明的柱体，[0005]所述柱体两端的半轴与轴座枢接，电机驱动柱体转动；[0006]所述LED光源设置在柱体的前下方、后下方或下方。[0007]所述的一种电壁炉的火焰成像装置，其特殊之处在于：所述柱体中空。[0008]所述的一种电壁炉的火焰成像装置，其特殊之处在于：所述柱体的内壁上有沿轴向的不透光和不透明的条纹；[0009]或柱体的壁板中间预埋有沿轴向的不透光和不透明的条纹。[0010]所述的一种电壁炉的火焰成像装置，其特殊之处在于：所述柱体的外表面上有花纹。[0011]所述的一种电壁炉的火焰成像装置，其特殊之处在于：所述柱体的外表面上有花纹。[0012]所述的一种电壁炉的火焰成像装置，其特殊之处在于：所述柱体的内腔内设置有亚克力球；[0013]或所述柱体内
