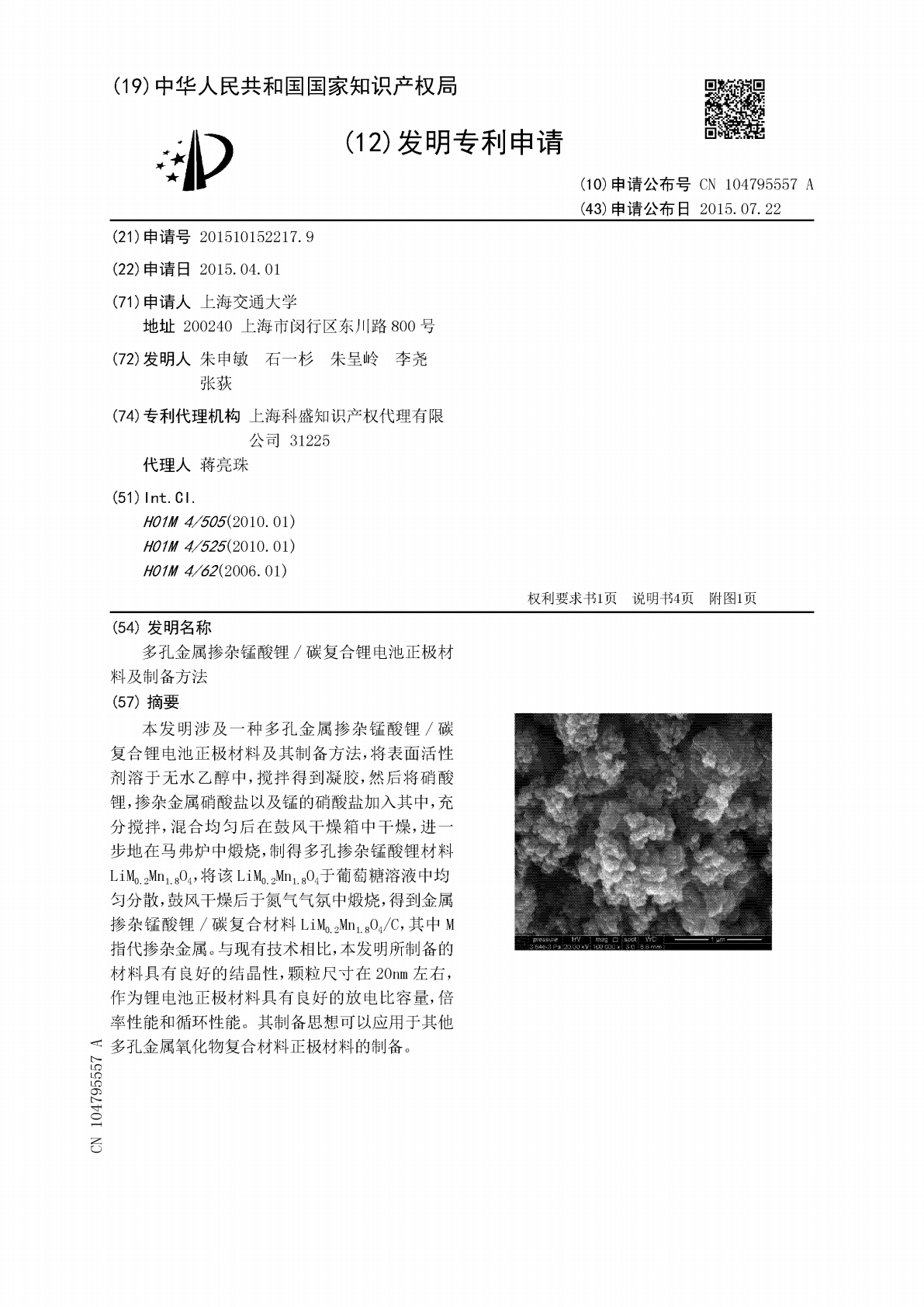

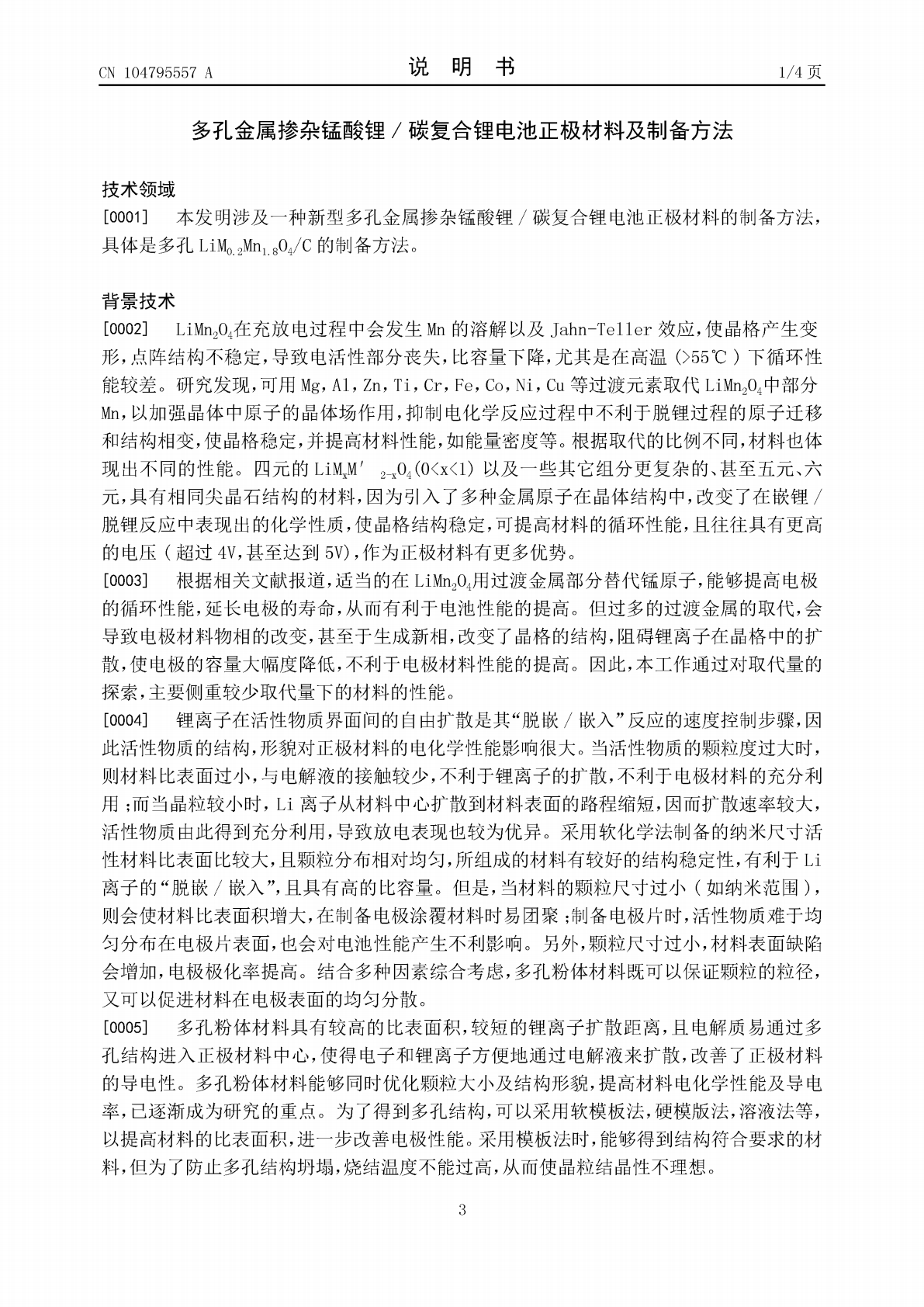

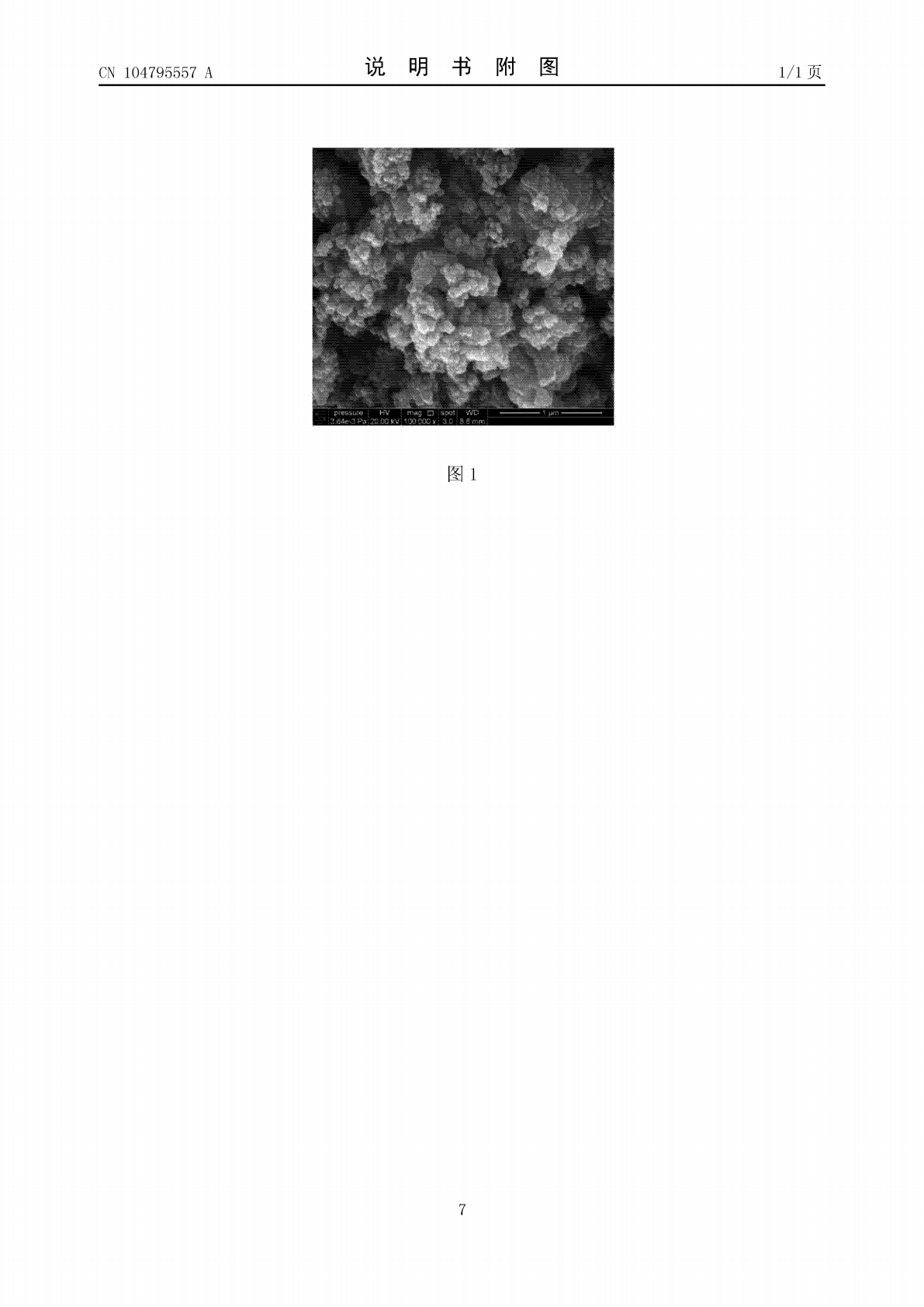

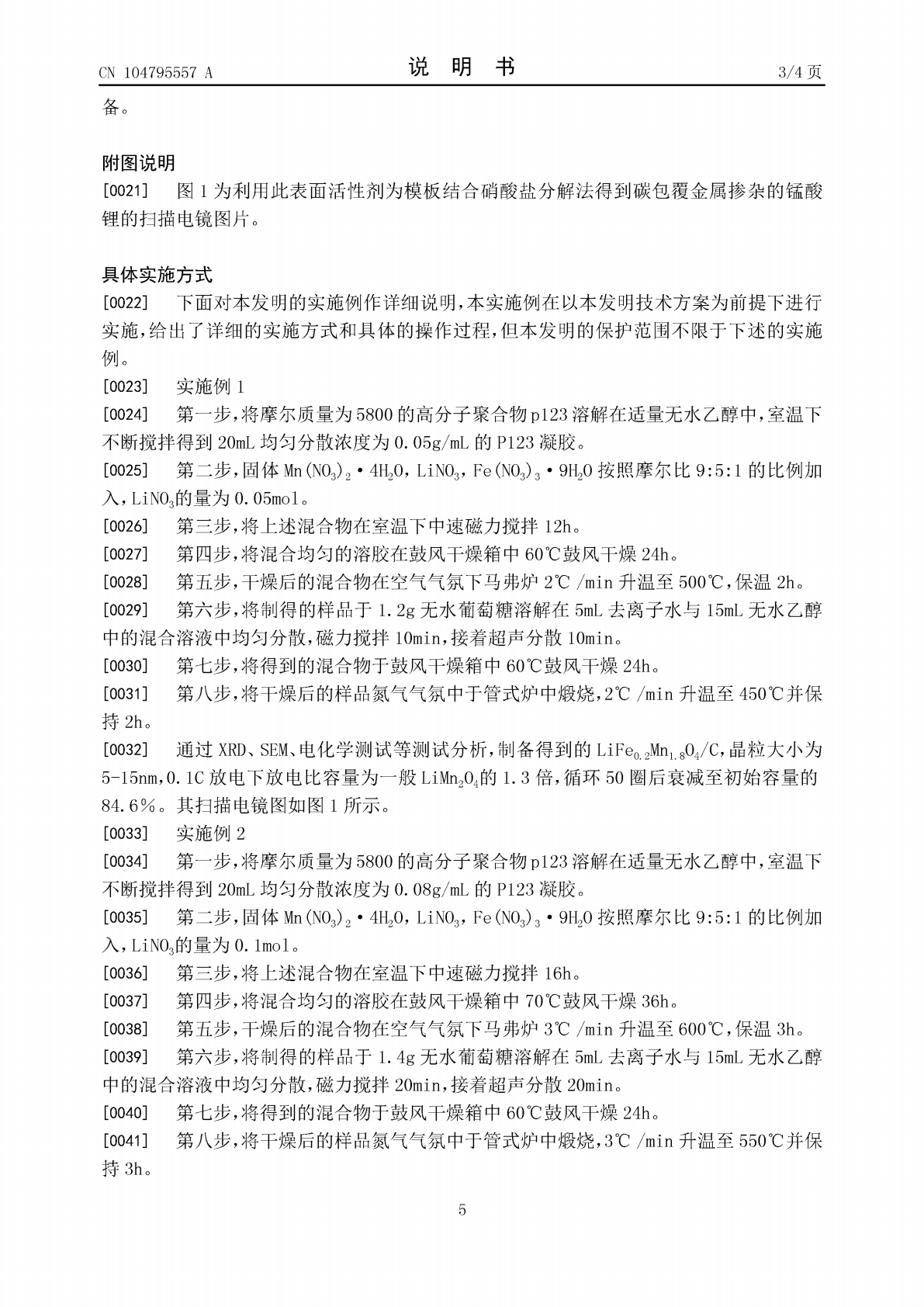

多孔金属掺杂锰酸锂/碳复合锂电池正极材料及制备方法.pdf

本发明涉及一种多孔金属掺杂锰酸锂/碳复合锂电池正极材料及其制备方法，将表面活性剂溶于无水乙醇中，搅拌得到凝胶，然后将硝酸锂，掺杂金属硝酸盐以及锰的硝酸盐加入其中，充分搅拌，混合均匀后在鼓风干燥箱中干燥，进一步地在马弗炉中煅烧，制得多孔掺杂锰酸锂材料LiM

2023-06-19

10

729KB

氟碳共掺杂镍钴锰酸锂正极材料及其制备方法和应用.pdf

本发明公开了一种氟碳共掺杂镍钴锰酸锂正极材料及其制备方法和应用，其中，所述方法包括：(1)伴随着搅拌，将含镍物料、含钴物料、含锰物料、N‑甲基吡咯烷酮和聚偏氟乙烯混合，然后静置，以便得到混合胶液；(2)将所述混合胶液进行静电纺丝，然后进行干燥，以便得到纤维棒状前驱体；(3)将所述纤维棒状前驱体进行高温退火，以便得到氟碳共掺杂镍钴锰酸锂正极材料。由此，采用该方法得到的氟碳共掺杂镍钴锰酸锂正极材料在充放电过程具有优异的稳定性和导电性，提高电池的使用寿命，并且该合成方法简单高效，生产成本低，有利于工业化生产。

2023-06-21

10

502KB

一种复合掺杂制备高性能锰酸锂正极材料的方法.pdf

本发明公开了一种复合掺杂制备高性能锰酸锂正极材料的方法。（1）以锂源0.005～0.1mol、锰源0.005～0.1mol、镁离子掺杂源0.0001-0.1mol、溴离子掺杂源0.0001～0.1mol、柠檬酸0.01～1mol，分别溶解并混合得到浅褐色溶液；（2）60～90℃水浴蒸干，60～120℃真空干燥8～12小时得到干凝胶；（3）研磨，在马弗炉中300℃～500℃预烧结3～6小时，冷却，再次研成粉末，于650℃～850℃烧结10～24小时，冷却至室温，即得到LiMn2-XMgXO4-2XBr2X，

2023-06-19

10

763KB

掺杂型镍钴酸锂复合正极材料及其制备方法.pdf

本发明公开了一种掺杂型镍钴酸锂复合正极材料及其制备方法，所述制备方法包括如下步骤：1)将锰离子原料溶于水配制成溶液A；将沉淀剂溶于水配制成溶液B；2)将掺杂型镍钴酸锂前驱体加入溶液A，在搅拌条件下，向其中加入溶液B；待反应完成，过滤，收集固形物，然后对其进行洗涤、干燥，得到固体A；3)将固体A与锂源在氧气气氛炉中高温焙烧，得到焙烧后产物，即为以核壳结构存在的，表层包覆有尖晶石锰酸锂层的所述掺杂型镍钴酸锂复合正极材料。该制备方法在镍钴酸锂表面包覆一层尖晶石锰酸锂正极材料，能提高使用过程中单体电池的效率及循环

2023-06-18

10

748KB

镍锰酸锂正极材料及其制备方法.pdf

本发明涉及锂离子电池技术领域，具体涉及镍锰酸锂正极材料及其制备方法，本发明的镍锰酸锂正极材料包括类十四面体结构。与现有技术相比，本发明提供的类十四面体形貌的镍锰酸锂可以减少应力集中效应，提高材料机械强度，减少电池制备过程中镍锰酸锂不必要的物理破坏，因此具有倍率性能好、机械强度高和循环性能好的特点。

2023-06-11

10

1.7MB
