一种避免法兰用钢表面产生裂纹的方法.pdf

本发明公开一种避免法兰用钢表面产生裂纹的方法，包括：电炉冶炼、LF精炼炉精炼、VD精炼炉精炼：钢水在LF精炼炉精炼后再置入VD精炼炉内精炼，钢水在VD精炼炉内软吹时间≥20min；连铸：中包过热度≤30℃、平均拉速控制在0.78-0.82m/min、二冷配水控制在0.20L/Kg；拉矫温度设计为入拉矫机温度≥930℃，矫直完温度＞870℃；加热炉：制作铸坯加热升温曲线，并以此为依据进行加热升温制度；高压水除鳞：除鳞压力为18MPa，保证铸坯表面除鳞率≥99%；开坯轧制、精轧、锯切、快移冷床、缓冷坑缓冷：快

2023-06-19

10

287KB

钢的淬火裂纹及其避免方法.docx

钢的淬火裂纹及其避免方法钢的淬火裂纹及其避免方法摘要：钢的淬火裂纹是在钢材经过淬火过程中产生的一种裂纹缺陷。本文通过分析淬火过程中的温度变化和应力变化，探讨了淬火裂纹的原因和机理，并提出了一些有效的避免方法，以减少钢材在淬火过程中的裂纹发生。关键词：钢材；淬火裂纹；避免方法引言：钢材是一种重要的结构材料，在工业领域得到广泛应用。淬火是钢材加工过程中的一项重要工艺，通过快速冷却来增加钢材的硬度和强度。然而，在淬火过程中，钢材很容易产生裂纹缺陷，从而影响其性能和使用寿命。因此，研究钢的淬火裂纹及其避免方法对于

2024-10-24

5

11KB

一种避免表面裂纹的耐硫酸露点腐蚀钢及其轧制工艺.pdf

本发明提供了一种避免表面裂纹的耐硫酸露点腐蚀钢及其轧制工艺，与现有技术相比，本发明钢坯在加热炉中加热，加热炉沿炉长方向分为预热段、一加热段、二加热段、均热一段和均热二段；炉内温度预热段≤750℃，一加热段600‑900℃，二加热段850‑1000℃，均热一段1120‑1160℃，均热二段1100‑1140℃；预热段和一加热段快速升温加热时间为55‑65min，二加热段加热时间为25‑35min，均热一段和均热二段的保温时间为90‑120min；通过合理优化加热温度和保温时间来控制加热过程中钢坯表面龟裂纹的

2023-06-16

10

452KB

高强度钢表面裂纹产生原因分析.docx

高强度钢表面裂纹产生原因分析高强度钢表面裂纹产生原因分析摘要：高强度钢广泛应用于航空、航天、汽车工业等领域，表面裂纹是高强度钢材常见的质量问题。本文通过对高强度钢表面裂纹产生原因的分析，从材料的本质、生产工艺和使用环境三个方面进行了详细阐述，并提出了相应的解决方案。本文的目的是帮助人们更好地理解高强度钢表面裂纹产生的原因，并为高强度钢的研究和应用提供一定的参考。关键词：高强度钢，表面裂纹，原因分析，解决方案1.引言高强度钢具有优异的力学性能和耐腐蚀性能，在现代工业中得到了广泛应用。然而，高强度钢表面裂纹问

2024-10-29

5

11KB

一种改善齿轮钢表面裂纹的工艺方法.pdf

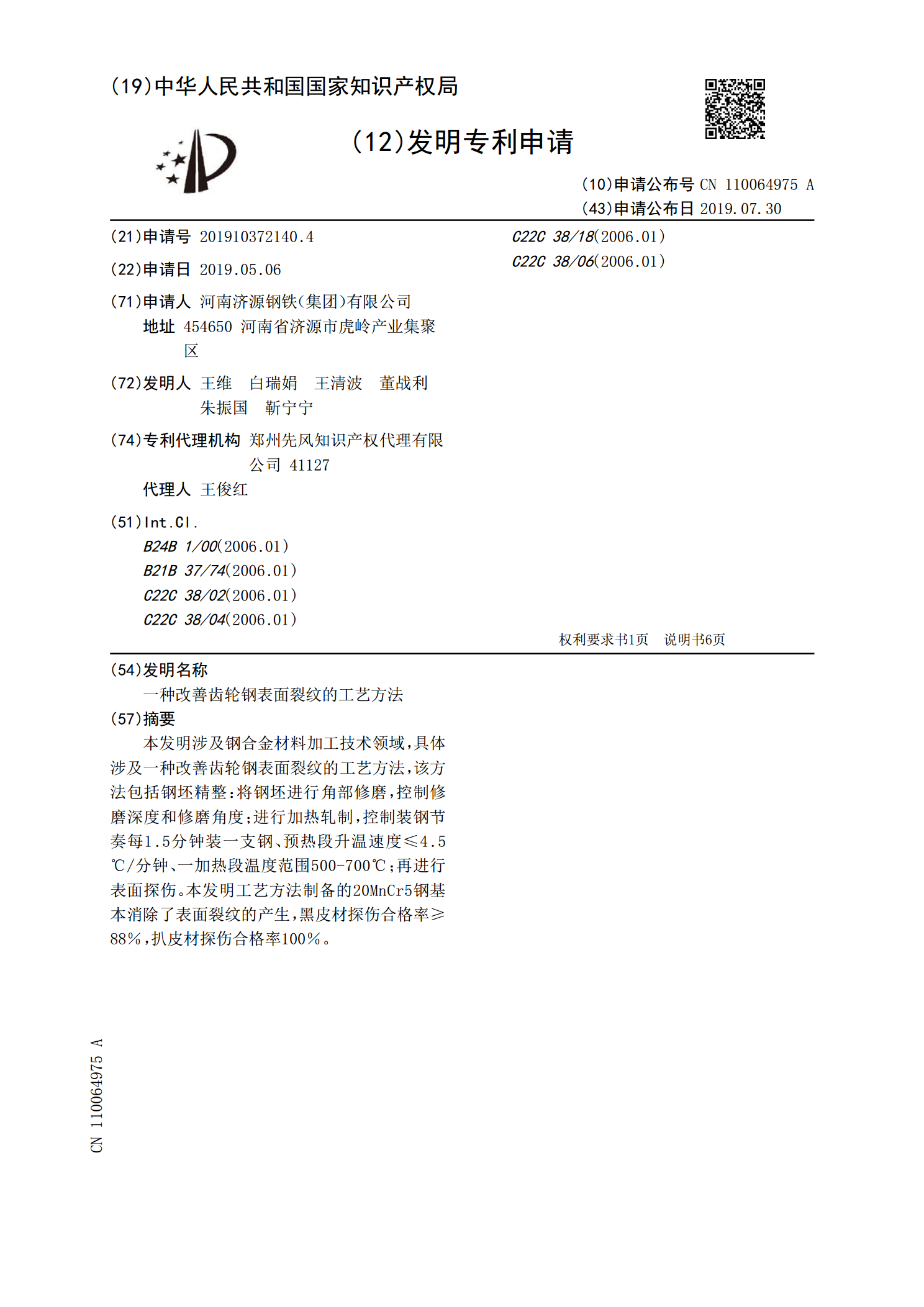

本发明涉及钢合金材料加工技术领域，具体涉及一种改善齿轮钢表面裂纹的工艺方法，该方法包括钢坯精整：将钢坯进行角部修磨，控制修磨深度和修磨角度；进行加热轧制，控制装钢节奏每1.5分钟装一支钢、预热段升温速度≤4.5℃/分钟、一加热段温度范围500‑700℃；再进行表面探伤。本发明工艺方法制备的20MnCr5钢基本消除了表面裂纹的产生，黑皮材探伤合格率≥88％，扒皮材探伤合格率100％。

2023-08-29

10

365KB
