一种PCB与FPC焊接方法及贴装治具.pdf

本发明公开了一种PCB与FPC焊接方法，包括以下步骤：将PCB拼版装在的贴片夹具上；在PCB拼版的焊盘上进行锡膏印刷或贴片；将带有PCB拼版的贴片夹具取出，平放在装板底座上；将需要焊接的FPC通过贴片夹具定位放置在PCB拼版上，使每个PCB拼版内的PCB和FPC焊接区域之间有印刷的锡膏；在装板底座上装配压合盖板，并使压合盖板压合在贴片夹具上并固定；将装配后的装板底座、压合盖板及贴片夹具放入自动回流焊炉中，使PCB和FPC相贴位置的锡膏通过回流焊后凝固。本发明还提供一种用于所述的PCB与FPC焊接方法的贴装

2023-06-19

10

504KB

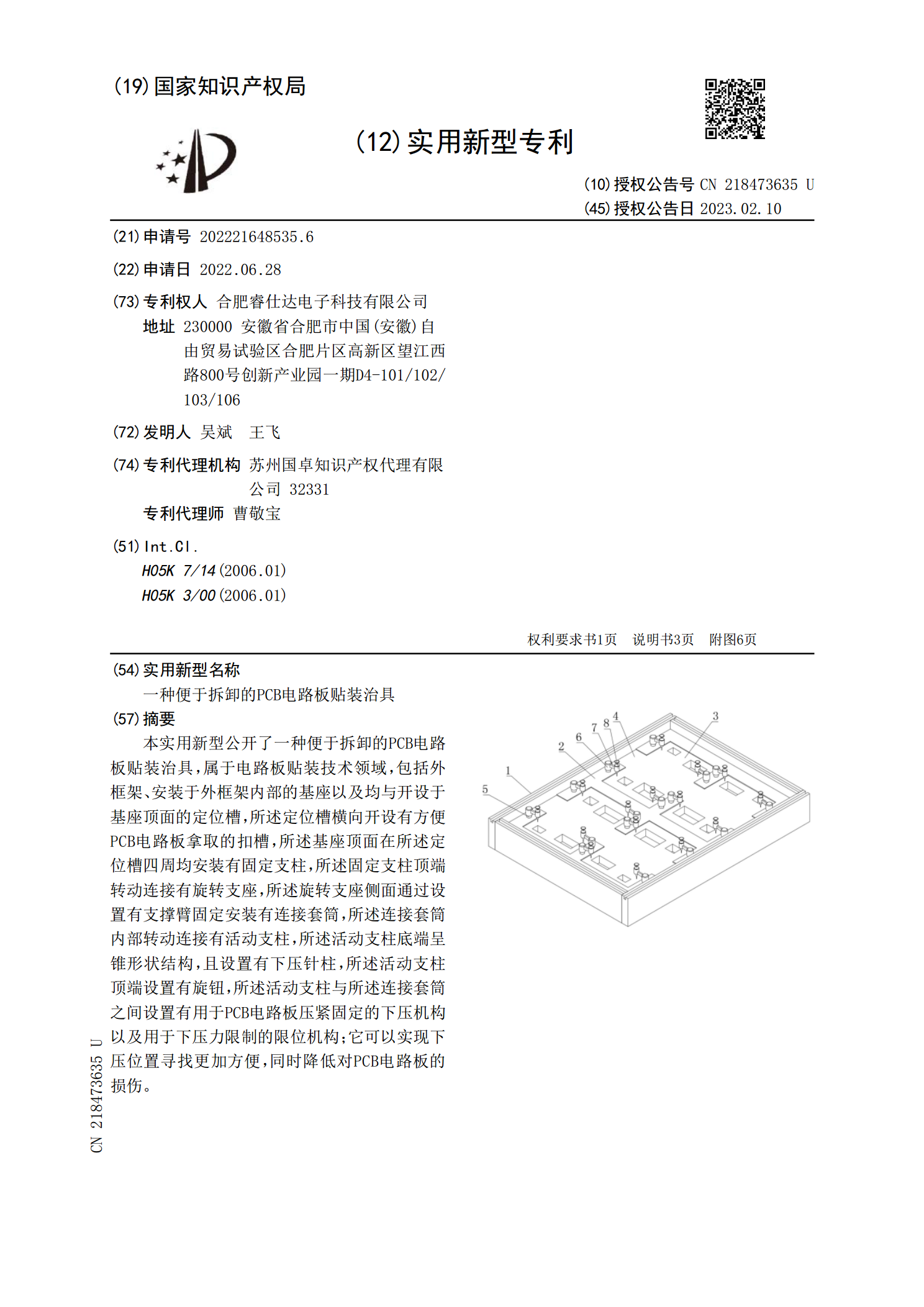

一种便于拆卸的PCB电路板贴装治具.pdf

本实用新型公开了一种便于拆卸的PCB电路板贴装治具,属于电路板贴装技术领域,包括外框架、安装于外框架内部的基座以及均与开设于基座顶面的定位槽,所述定位槽横向开设有方便PCB电路板拿取的扣槽,所述基座顶面在所述定位槽四周均安装有固定支柱,所述固定支柱顶端转动连接有旋转支座,所述旋转支座侧面通过设置有支撑臂固定安装有连接套筒,所述连接套筒内部转动连接有活动支柱,所述活动支柱底端呈锥形状结构,且设置有下压针柱,所述活动支柱顶端设置有旋钮,所述活动支柱与所述连接套筒之间设置有用于PCB电路板压紧固定的下压机构以及

2023-05-11

10

856KB

用于侧面焊接LED灯的贴装治具.pdf

一种用于侧面焊接LED灯的贴装治具，包括焊接治具和用于固定焊接治具的支撑座，焊接治具包括左焊接治具和右焊接治具，左焊接治具和右焊接治具分别设有相互对应的左容置位和右容置位，左焊接治具上还设有容置空间，右焊接治具上设有右容置空间，左焊接治具和右焊接治具贴合时，左容置位和右容置位共同形成容纳PCB板的第一容置位，左容置空间和右容置空间则共同形成用于容纳LED灯珠的第一容置空间，第一容置空间内还设有锡膏预留位；当焊接LED灯珠时，PCB板夹设在所述第一容置位上，且每一个第一容置空间与PCB板上的每一组连接端子组

2023-11-22

10

783KB

一种PCB板焊接治具.pdf

本发明公开了一种PCB板焊接治具，包括焊接治具基板和固定在焊接治具基板上的L形状的挡板，所述挡板位于焊接治具基板的左下角，且在挡板两侧边的延伸方向的外侧焊接治具基板上设有若干个活动挡条，各活动挡条均包括挡条、活动轴套和定位轴，挡条、活动轴套一体成型，通过活动轴套套接在定位轴上，挡条以定位轴为支点360°转动。本发明的PCB板焊接治具，能够固定不同大小的PCB板，适用范围广，且固定牢固，方便PCB板上电子元器件的焊接，使用方便，设计简单，容易实现，具有良好的应用前景。

2024-01-11

10

362KB

一种PCB板焊接治具.pdf

本发明公开了一种PCB板焊接治具，包括底座，其特征在于：还包括挡板，在底座上设置有放置PCB板的方形凹槽，所述方形凹槽的厚度小于PCB板的厚度，在方形凹槽的上部相邻两条边上设置有相互连接的两个挡板。所述两个挡板相互垂直。本发明解决了现有技术中PCB板焊接电子元器件时容易出现晃动，导致PCB板焊接十分不便，焊接速度慢，精度低的问题，提供了一种结构简单，能够快速固定PCB板，焊接精度较高的PCB板焊接治具。

2024-01-11

10

357KB
