多次燃烧方式的燃煤锅炉.pdf

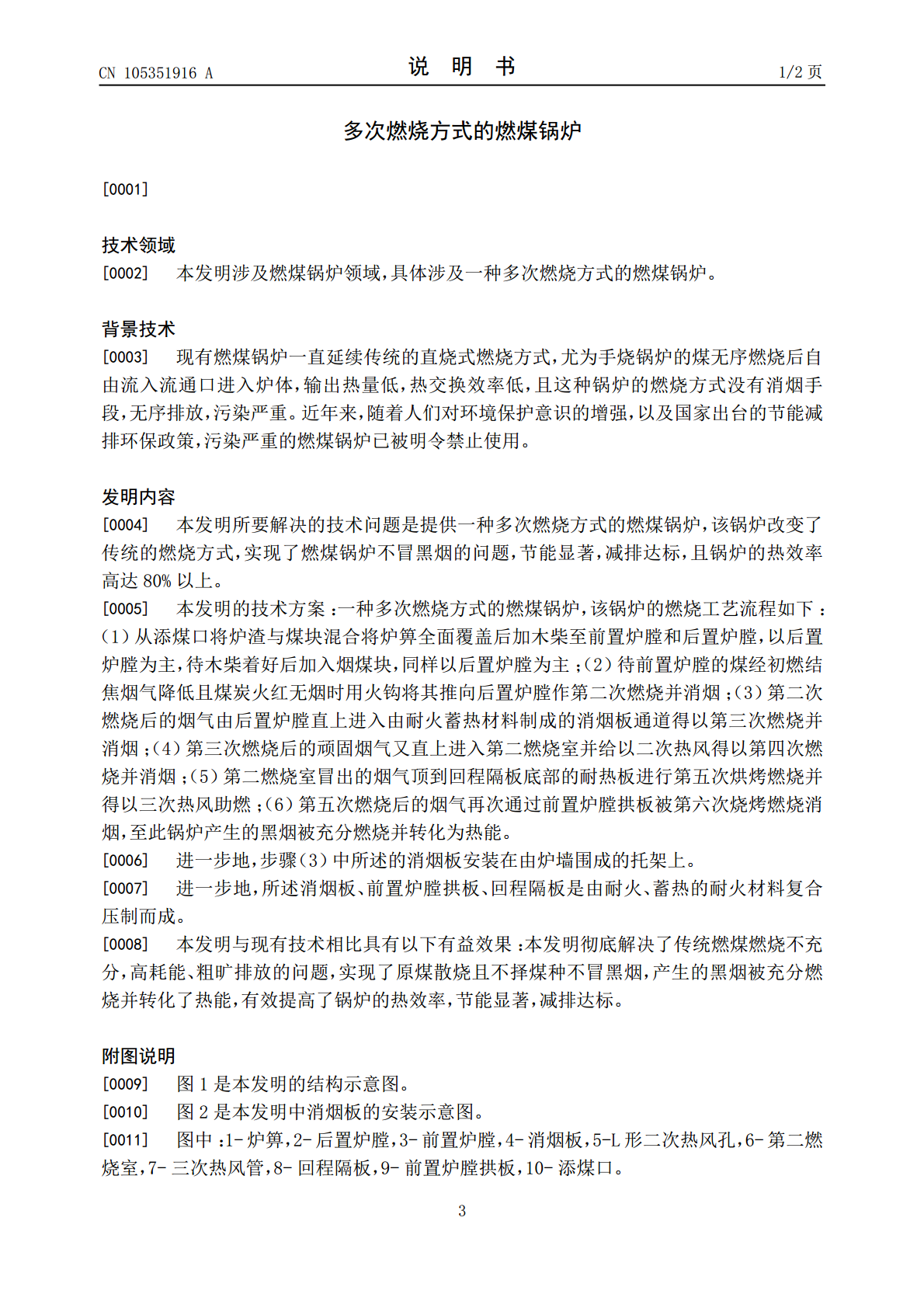

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105351916A(43)申请公布日2016.02.24(21)申请号201510912994.9(22)申请日2015.12.11(71)申请人胡金柱地址043000山西省临汾市侯马市新田乡西新城村2区望桥街西一巷南一胡同42号(72)发明人胡金柱(74)专利代理机构太原华弈知识产权代理事务所14108代理人郭小飞(51)Int.Cl.F23B10/02(2011.01)F23B80/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称多次燃烧方式的燃煤锅炉(57)摘要本发明涉及一种多次燃烧方式的燃煤锅炉，该锅炉的燃烧工艺流程如下：从添煤口将炉渣与煤块混合将炉箅全面覆盖后加木柴至前置炉膛和后置炉膛，待木柴着好后加入烟煤块；待前置炉膛的煤经初燃结焦烟气降低且煤炭火红无烟时用火钩推向后置炉膛作二次燃烧并消烟；二次燃烧后的烟气由后置炉膛直上进入消烟板通道得以三次燃烧；三次燃烧后的顽固烟气又直上进入二次燃烧室并给以二次热风得以四次燃烧并消烟；二次燃烧室冒出的烟气顶到第二炉拱底部的耐热板进行第五次烘烤燃烧并消烟；第五次燃烧后的烟气再次通过前置炉膛顶部的第一炉拱得以三次给风被第六次烧烤燃烧消烟，至此锅炉产生的黑烟被充分燃烧并转化为热能。本发明实现了原煤散烧且不择煤种不冒黑烟，节能显著，减排达标。CN105351916ACN105351916A权利要求书1/1页1.一种多次燃烧方式的燃煤锅炉，其特征是该锅炉的燃烧工艺流程如下：从添煤口将炉渣与煤块混合将炉箅全面覆盖后加木柴至前置炉膛和后置炉膛，以后置炉膛为主，待木柴着好后加入烟煤块，同样以后置炉膛为主；待前置炉膛的煤经初燃结焦烟气降低且煤炭火红无烟时用火钩推向后置炉膛作第二次燃烧并消烟；（3）第二次燃烧后的烟气由后置炉膛直上进入由耐火蓄热材料制成的消烟板通道得以第三次燃烧并消烟；（4）第三次燃烧后的顽固烟气又直上进入二次燃烧室并给以二次热风得以第四次燃烧并消烟；（5）二次燃烧室冒出的烟气顶到第二炉拱底部的耐热板进行第五次烘烤燃烧并借助三次热风助燃；（6）第五次燃烧后的烟气再次通过前置炉膛顶部的炉拱被第六次烧烤燃烧消烟，至此锅炉产生的黑烟被充分燃烧并转化为热能。2.根据权利要求1所述的多次燃烧方式的燃煤锅炉，其特征是步骤（3）中所述的消烟板安装在由炉墙围成的托架上。3.根据权利要求1所述的多次燃烧方式的燃煤锅炉，其特征是所述消烟板、第一炉拱、第二炉拱是由耐火、蓄热的耐火材料复合压制而成。4.根据权利要求1所述的多次燃烧方式的燃煤锅炉，其特征是所述锅炉很巧妙的增加了二次热风和三次热风。2CN105351916A说明书1/2页多次燃烧方式的燃煤锅炉[0001]技术领域[0002]本发明涉及燃煤锅炉领域，具体涉及一种多次燃烧方式的燃煤锅炉。背景技术[0003]现有燃煤锅炉一直延续传统的直烧式燃烧方式，尤为手烧锅炉的煤无序燃烧后自由流入流通口进入炉体，输出热量低，热交换效率低，且这种锅炉的燃烧方式没有消烟手段，无序排放，污染严重。近年来，随着人们对环境保护意识的增强，以及国家出台的节能减排环保政策，污染严重的燃煤锅炉已被明令禁止使用。发明内容[0004]本发明所要解决的技术问题是提供一种多次燃烧方式的燃煤锅炉，该锅炉改变了传统的燃烧方式，实现了燃煤锅炉不冒黑烟的问题，节能显著，减排达标，且锅炉的热效率高达80%以上。[0005]本发明的技术方案：一种多次燃烧方式的燃煤锅炉，该锅炉的燃烧工艺流程如下：（1）从添煤口将炉渣与煤块混合将炉箅全面覆盖后加木柴至前置炉膛和后置炉膛，以后置炉膛为主，待木柴着好后加入烟煤块，同样以后置炉膛为主；（2）待前置炉膛的煤经初燃结焦烟气降低且煤炭火红无烟时用火钩将其推向后置炉膛作第二次燃烧并消烟；（3）第二次燃烧后的烟气由后置炉膛直上进入由耐火蓄热材料制成的消烟板通道得以第三次燃烧并消烟；（4）第三次燃烧后的顽固烟气又直上进入第二燃烧室并给以二次热风得以第四次燃烧并消烟；（5）第二燃烧室冒出的烟气顶到回程隔板底部的耐热板进行第五次烘烤燃烧并得以三次热风助燃；（6）第五次燃烧后的烟气再次通过前置炉膛拱板被第六次烧烤燃烧消烟，至此锅炉产生的黑烟被充分燃烧并转化为热能。[0006]进一步地，步骤（3）中所述的消烟板安装在由炉墙围成的托架上。[0007]进一步地，所述消烟板、前置炉膛拱板、回程隔板是由耐火、蓄热的耐火材料复合压制而成。[0008]本发明与现有技术相比具有以下有益效果：本发明彻底解决了传统燃煤燃烧不充分，高耗能、粗旷排放的问题，实现了原煤散烧且不择煤种不冒黑烟，产生的黑烟被充分燃烧并转化了热能，有效提高了锅炉的热效率，节能显著，减排达标。附图说明[0009]图1是本发明
