模具加温炉.pdf

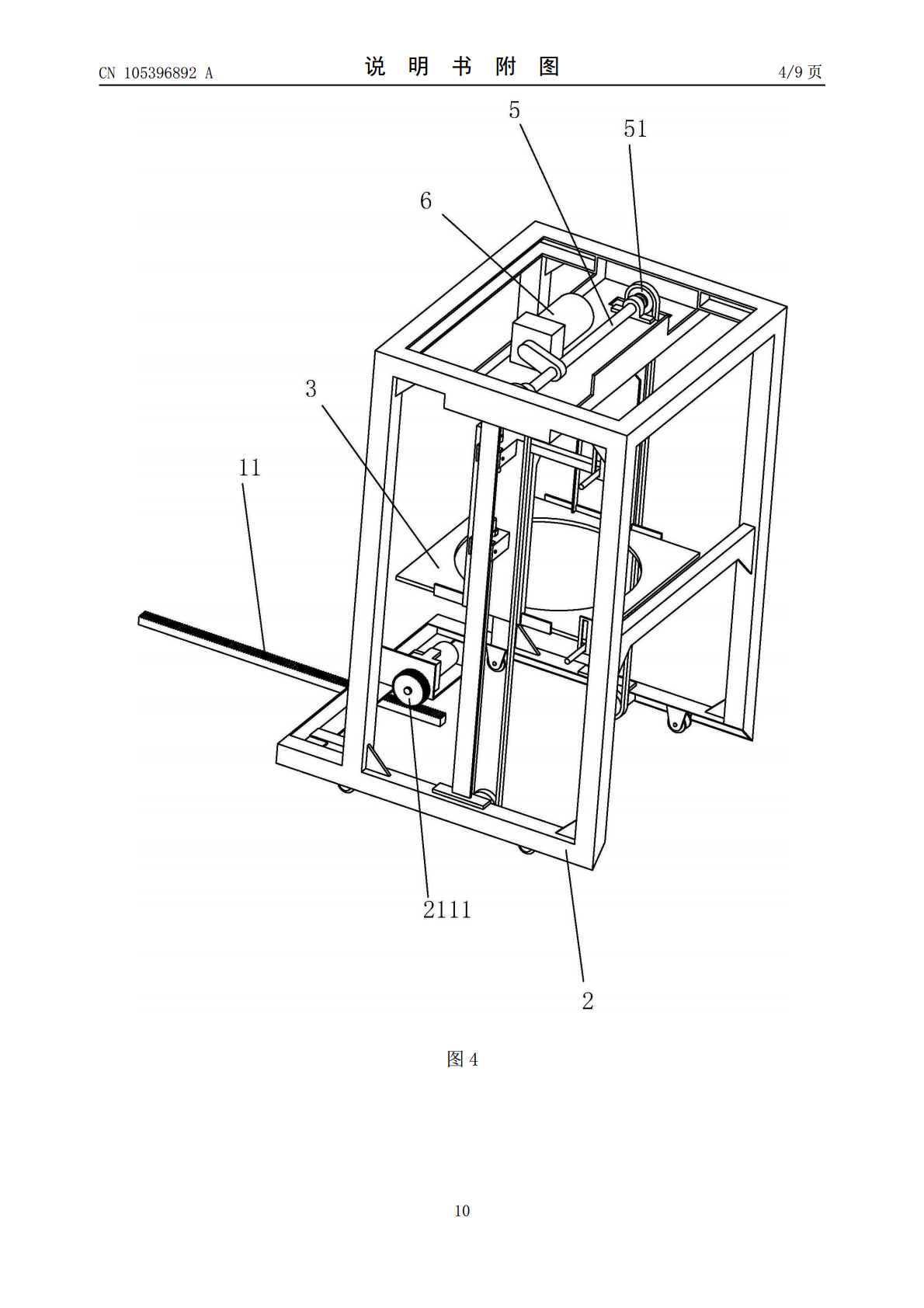

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105396892A(43)申请公布日2016.03.16(21)申请号201510916207.8(22)申请日2015.12.10(71)申请人苏州科冈迪数控设备有限公司地址215137江苏省苏州市相城区太平街道聚金村中巷桥西(72)发明人王周前(74)专利代理机构北京维正专利代理有限公司11508代理人林乐飞(51)Int.Cl.B21C29/04(2006.01)权利要求书1页说明书4页附图9页(54)发明名称模具加温炉(57)摘要本发明公开了一种模具加温炉，其技术方案要点是：包括机架，机架上滑移设有驱动加温主机前后移动的主框，机架上设有驱动主框前后移动的齿条，主框上设有与齿条配合的齿轮以及驱动齿轮转动的水平驱动部件，加温主机包括加温筒以及电热丝，加温筒外壁上设有用于固定电热丝的定位部件，通过设置齿轮齿条传动，相比于丝杠传动，即使灰尘掉落到齿条上，由于齿轮齿条是属于开放式连接，不会造成齿轮齿条的卡死，可靠性高，并且，齿轮齿条的成本低，生产成本降低了。通过设置定位部件，可以将加热丝固定设置在保温筒的外壁上，进而可以保证电热丝与保温筒之间位置的确定性。CN105396892ACN105396892A权利要求书1/1页1.一种模具加温炉，包括机架（1），其特征在于：所述机架（1）上滑移设有驱动加温主机前后移动的主框（2），所述机架（1）上设有驱动主框（2）前后移动的齿条（11），所述主框（2）上设有与齿条（11）配合的齿轮（2111）以及驱动齿轮（2111）转动的水平驱动部件，所述加温主机包括加温筒（9）以及电热丝（91），所述加温筒（9）外壁上设有用于固定电热丝（91）的定位部件。2.根据权利要求1所述的模具加温炉，其特征在于：所述机架（1）上设有若干用于检测加温主机位置的检测部件。3.根据权利要求1或2所述的模具加温炉，其特征在于：所述主框（2）上设有驱动加温主机上下移动的链条（4），所述主框（2）上还设有驱动链条（4）动作的竖直驱动部件。4.根据权利要求3所述的模具加温炉，其特征在于：所述主框（2）上转动设有与链条（4）配合的链轮（51）以及驱动链轮（51）转动的转轴（5），所述竖直驱动部件包括与转轴（5）连接的第一伺服电机（6）。5.根据权利要求2所述的模具加温炉，其特征在于：所述检测部件包括若干限位开关，加温主机上设有与限位开关配合的挡块（31）。6.根据权利要求1所述的模具加温炉，其特征在于：所述定位部件包括固定在加温筒（9）外壁上的套环（92），所述电热丝（91）穿过套环（92）缠绕固定在加温筒（9）外壁上。7.根据权利要求6所述的模具加温炉，其特征在于：所述加温筒（9）的内外壁上均涂覆有多道用于粘附固定模具和电热丝（91）的防滑涂层。8.根据权利要求7所述的模具加温炉，其特征在于：所述防滑涂层包括全氟醚橡胶层（93）。9.根据权利要求1所述的模具加温炉，其特征在于：所述加温筒（9）外设有包覆着加温筒（9）和电热丝（91）的保温层。10.根据权利要求9所述的模具加温炉，其特征在于：所述保温层包括靠近加温筒（9）的热辐射反射层和包覆在热辐射反射层外的多孔保温绝热层。2CN105396892A说明书1/4页模具加温炉技术领域[0001]本发明涉及一种模具加温设备，更具体地说，它涉及一种模具加温炉。背景技术[0002]现有技术中，铝型材在成型前需要通过高温加热后的模具挤出才能成形，挤压模具一般选用加温炉进行加热，其普通模具其加温炉的加温时间要在三个小时，能源消耗大，加温时间长，操作困难，模具产能低，严重影响生产效率。[0003]因此，申请号为201520353964.4的发明提供了一种高效快速的模具加温炉，通过设置单独的加温主机，提高了模具的生产产能，降低了生产过程中产生的污染点，绿色环保。[0004]现有的加温主机的驱动装置，主要包括驱动加温主机前后移动的驱动装置以及驱动加温主机上下移动的链传动，工作时，驱动装置驱动加温主机前后移动，链条驱动加温主机上下移动。加温主机主要包括加温筒以及设置在加温筒外部的加热部件，加热部件包括缠绕在保温筒外壁上的电热丝，工作时，电热丝产生热量，对加温筒内的模具进行加热。[0005]但是在实际使用中，存在以下问题：丝杠在驱动加温主机前后运动的时候，经常会出现由于灰尘掉入丝杠的螺牙内，导致丝杠发生卡死，降低了模具加温炉的安全性，并且丝杠的价格昂贵，生产成本高；此外，驱动装置中的丝杠以及链传动，均由伺服马达驱动其转动，现有的驱动装置中，完全是依靠设定在PLC中的数据驱动伺服马达运转，但是在实际的运动过程之后，如果出现运动误差，就容易导致加温主机与机架或者其他部件发生碰撞，进而容易导致加温主机发生损坏，模具加温炉的
