一种医疗垃圾气力输送系统.pdf

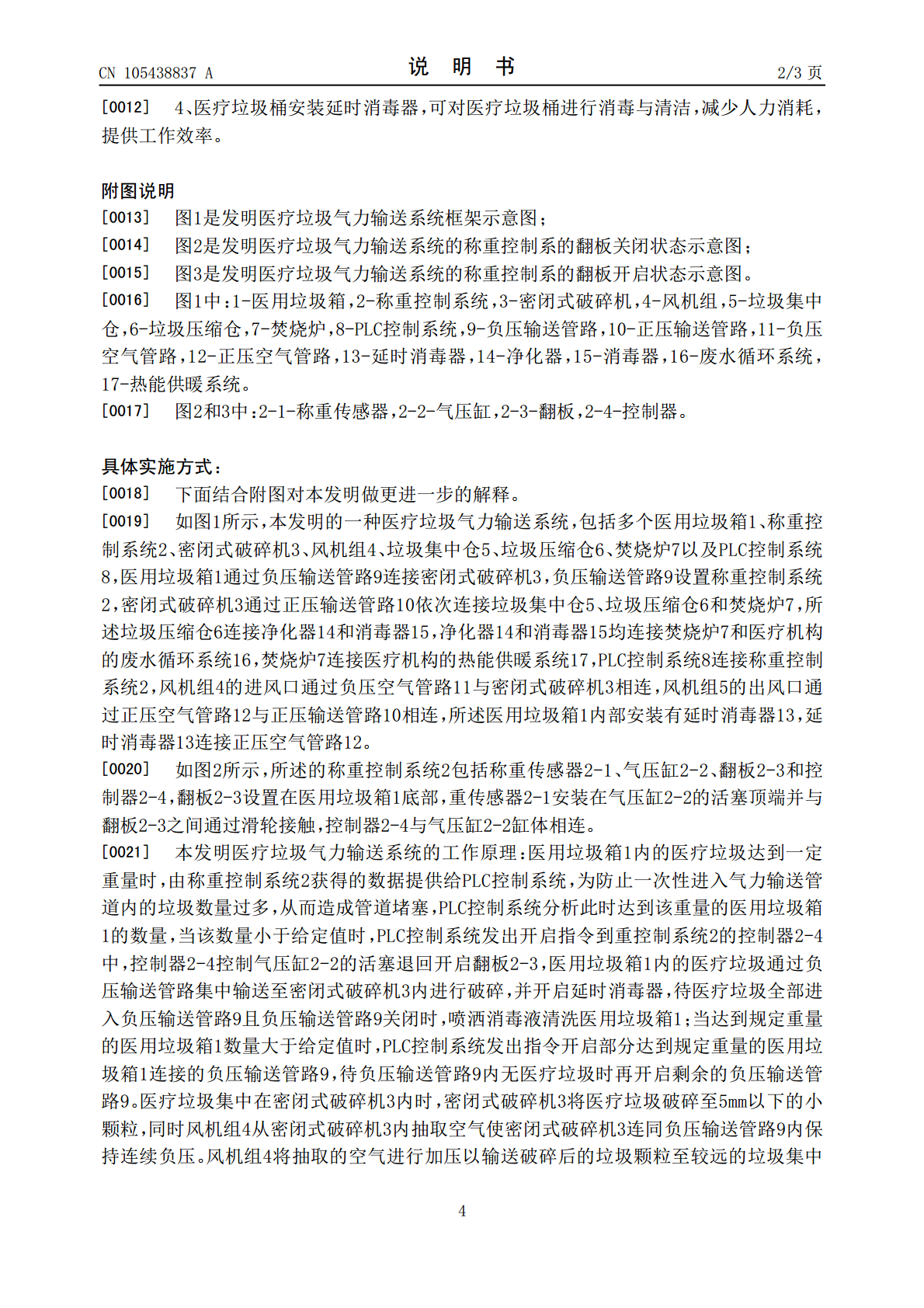

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105438837A(43)申请公布日2016.03.30(21)申请号201511017563.2(22)申请日2015.12.29(71)申请人杨元恺地址210000江苏省南京市鼓楼区建邺村16-301室南京南师附中高一8班(72)发明人杨元恺(74)专利代理机构南京瑞弘专利商标事务所(普通合伙)32249代理人周中民(51)Int.Cl.B65G53/16(2006.01)B65G53/34(2006.01)B65G53/36(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种医疗垃圾气力输送系统(57)摘要本发明公开了一种医疗垃圾气力输送系统，包括医用垃圾箱、称重控制系统、密闭式破碎机、风机组、垃圾集中仓、垃圾压缩仓、焚烧炉以及PLC控制系统，医用垃圾箱通过负压输送管路连接密闭式破碎机，负压输送管路设置称重控制系统，密闭式破碎机通过正压输送管路依次连接垃圾集中仓、垃圾压缩仓和焚烧炉，PLC控制系统连接称重控制系统，风机组的进风口通过负压空气管路与密闭式破碎机相连，风机组的出风口通过正压空气管路与正压输送管路相连。本发明采用气力输送系统进行垃圾物料的输送，设备配置便捷，利用气力输送管道代替传统的人力输送，具有节省人力资源、方便日常管理等优点。CN105438837ACN105438837A权利要求书1/1页1.一种医疗垃圾气力输送系统，其特征在于：包括医用垃圾箱(1)、称重控制系统(2)、密闭式破碎机(3)、风机组(4)、垃圾集中仓(5)、垃圾压缩仓(6)、焚烧炉(7)以及PLC控制系统(8)，医用垃圾箱(1)通过负压输送管路(9)连接密闭式破碎机(3)，负压输送管路(9)设置称重控制系统(2)，密闭式破碎机(3)通过正压输送管路(10)依次连接垃圾集中仓(5)、垃圾压缩仓(6)和焚烧炉(7)，PLC控制系统(8)连接称重控制系统(2)，风机组(4)的进风口通过负压空气管路(11)与密闭式破碎机(3)相连，风机组(5)的出风口通过正压空气管路(12)与正压输送管路(10)相连。2.根据权利要求1所述的一种医疗垃圾气力输送系统，其特征在于：所述的称重控制系统(2)包括称重传感器(2-1)、气压缸(2-2)、翻板(2-3)和控制器(2-4)，翻板(2-3)设置在医用垃圾箱(1)底部，重传感器(2-1)安装在气压缸(2-2)的活塞顶端并与翻板(2-3)之间通过滑轮接触，控制器(2-4)与气压缸(2-2)缸体相连。3.根据权利要求1或2所述的一种医疗垃圾气力输送系统，其特征在于：所述医用垃圾箱(1)内部安装有延时消毒器(13)，延时消毒器(13)连接正压空气管路(12)。4.根据权利要求3所述的一种医疗垃圾气力输送系统，其特征在于：所述垃圾压缩仓(6)连接净化器(14)和消毒器(15)，净化器(14)和消毒器(15)均连接焚烧炉(7)和医疗机构的废水循环系统(16)，焚烧炉(7)连接医疗机构的热能供暖系统(17)。2CN105438837A说明书1/3页一种医疗垃圾气力输送系统技术领域[0001]本发明涉及一种医疗垃圾气力输送系统，尤其适用于可焚烧的医疗垃圾的输送及处理需求。背景技术[0002]随着我国经济的发展，我国的医疗事业也取得了很大的进步，医疗现代化建设的不断提高但也因此出现了很多问题，比如医疗垃圾产量的日益增大，以及随意倾倒、填埋医疗垃圾严重污染周边环境等。在医院及诊所类的医疗机构中，医疗垃圾通常是由清洁工进行收集、整理、输送，此间会发生医疗垃圾的泄漏、二次污染等事故。基于此种情况，亟待需要研发一种方便安全、无二次污染、节省人力劳动的医疗垃圾输送系统。发明内容[0003]发明目的：本发明的目的是提供一种医疗垃圾气力输送系统，以解决现有医疗机构内医疗垃圾单纯依靠人力收集与输送的现状。[0004]为了实现上述目的，本发明采用了如下的技术方案：一种医疗垃圾气力输送系统，包括医用垃圾箱、称重控制系统、密闭式破碎机、风机组、垃圾集中仓、垃圾压缩仓、焚烧炉以及PLC控制系统，医用垃圾箱通过负压输送管路连接密闭式破碎机，负压输送管路设置称重控制系统，密闭式破碎机通过正压输送管路依次连接垃圾集中仓、垃圾压缩仓和焚烧炉，PLC控制系统连接称重控制系统，风机组的进风口通过负压空气管路与密闭式破碎机相连，风机组的出风口通过正压空气管路与正压输送管路相连。[0005]进一步的，所述的称重控制系统包括称重传感器、气压缸、翻板和控制器，翻板设置在医用垃圾箱底部，重传感器安装在气压缸的活塞顶端并与翻板之间通过滑轮接触，控制器与气压缸缸体相连。[0006]进一步的，所述医用垃圾箱内部安装有延时消毒器，延时消毒器连接正压空气管路。[0007]进一步的，所述垃
