一种气体前混合型的电子打火机.pdf

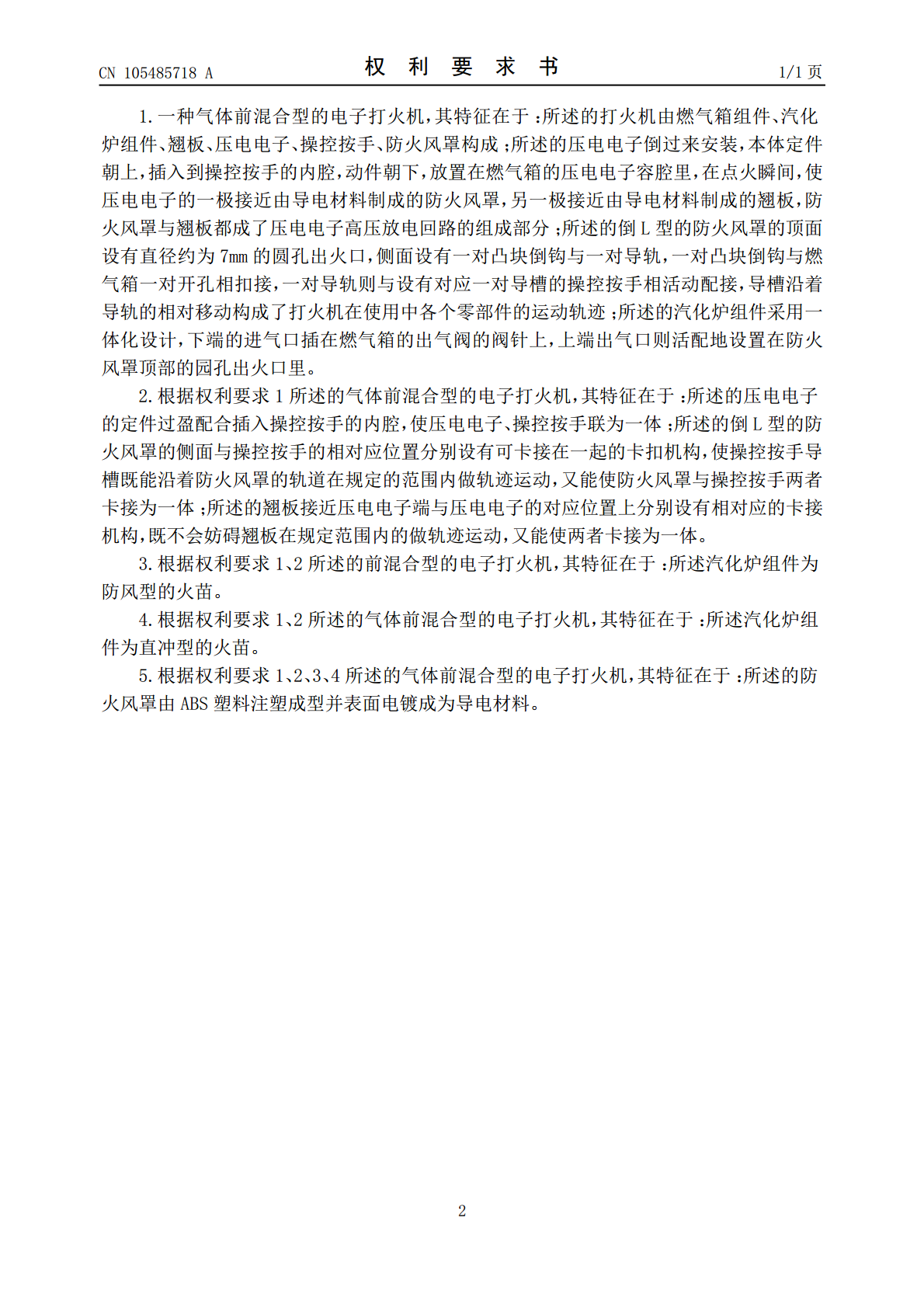

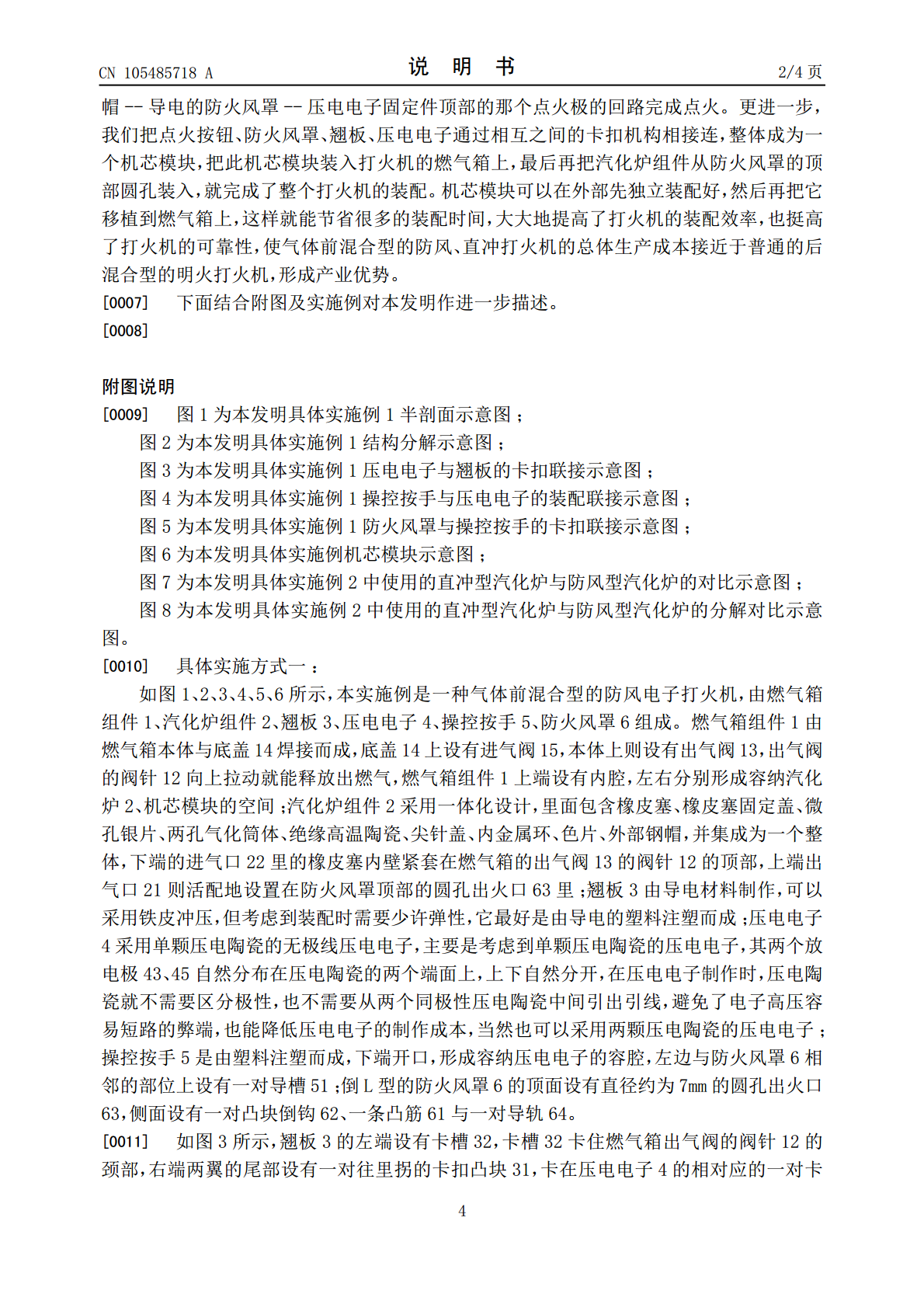

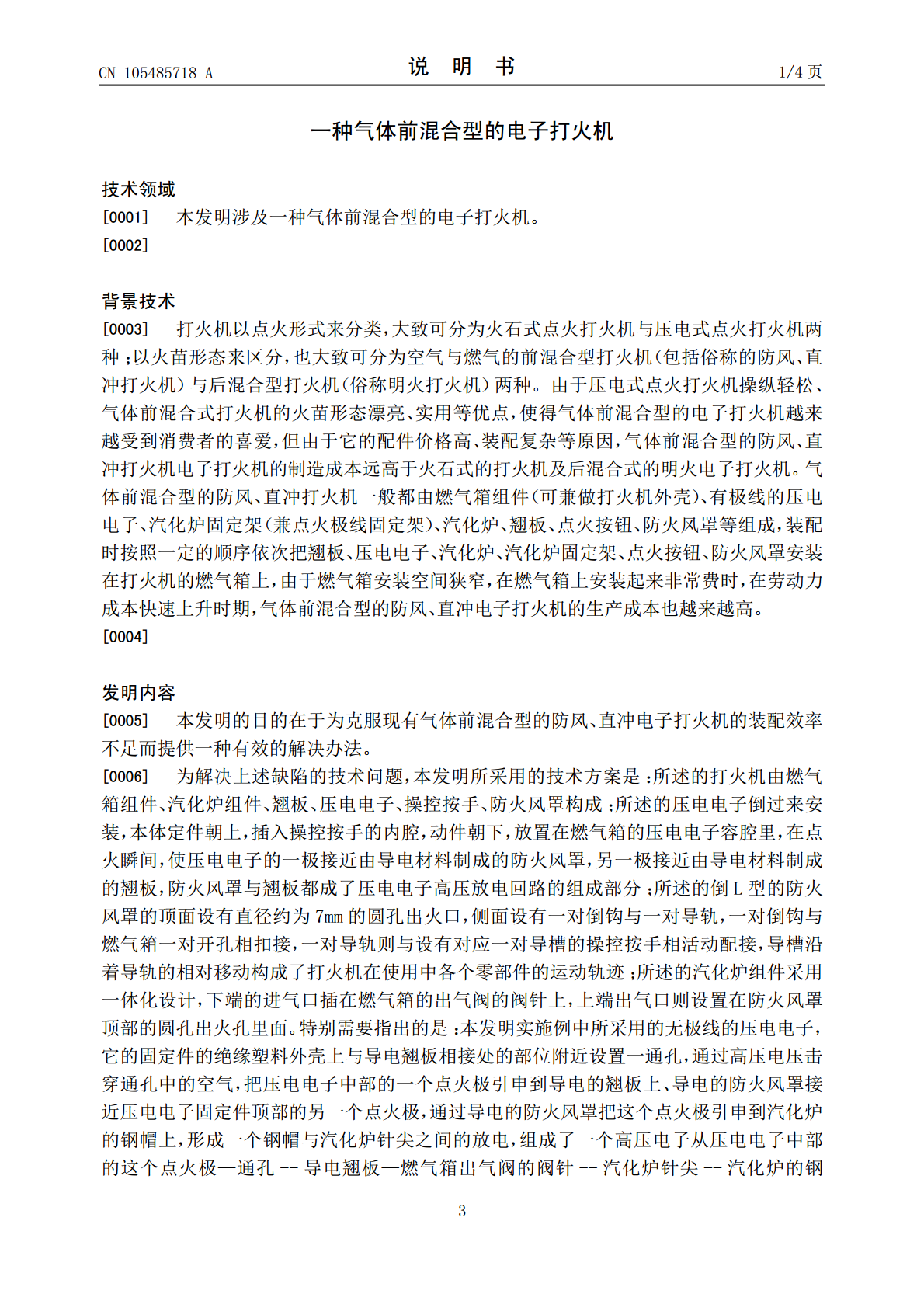

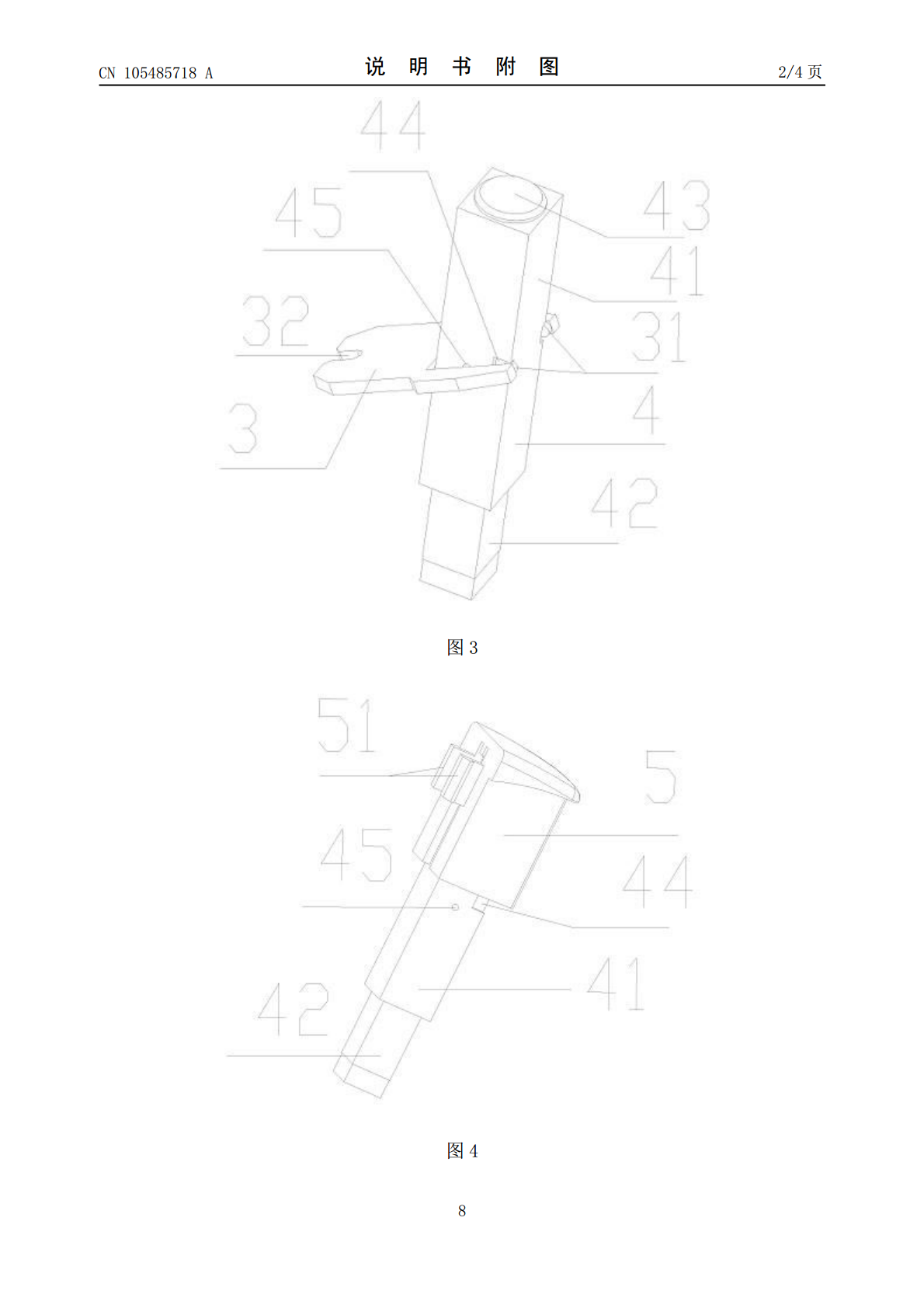

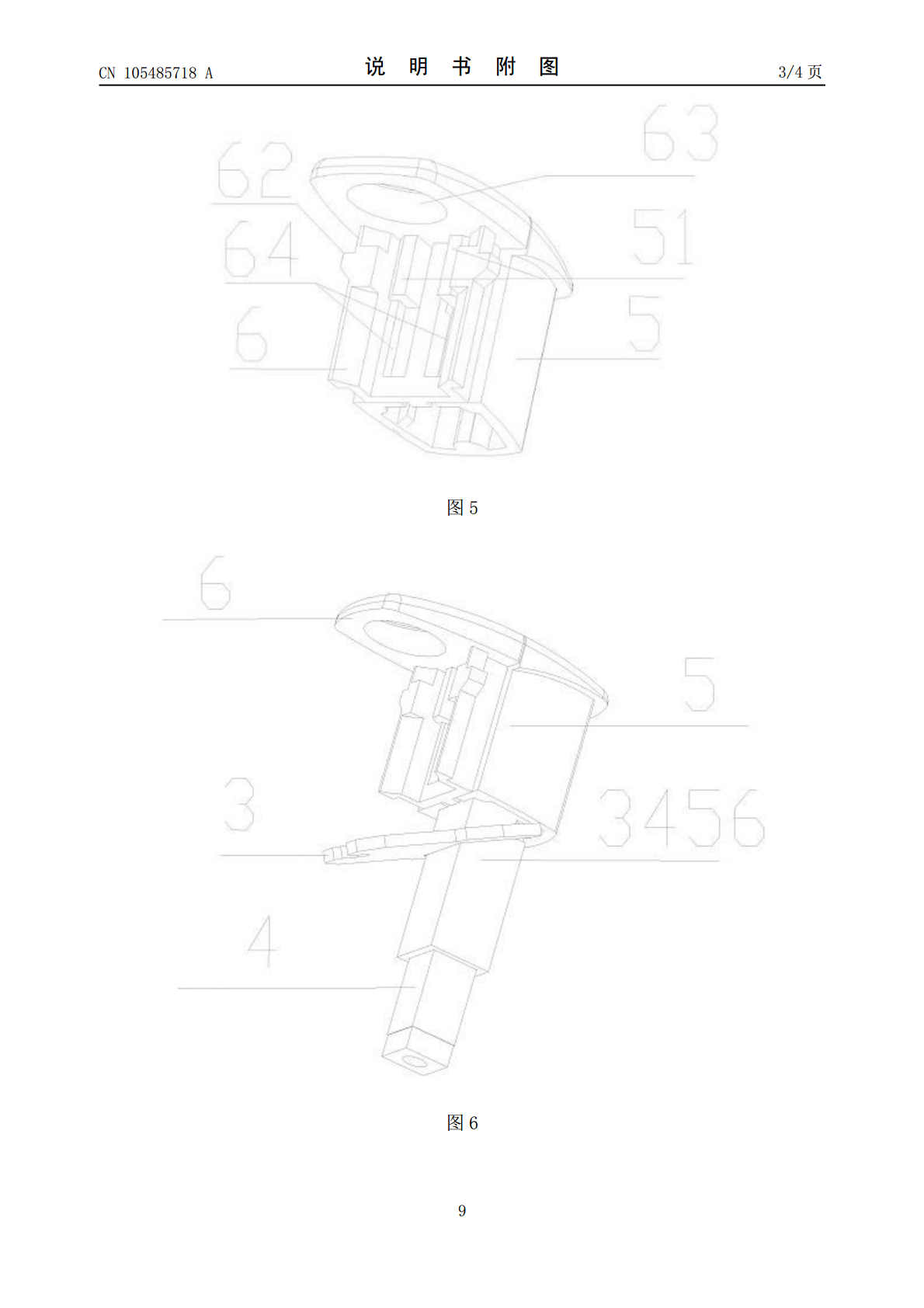

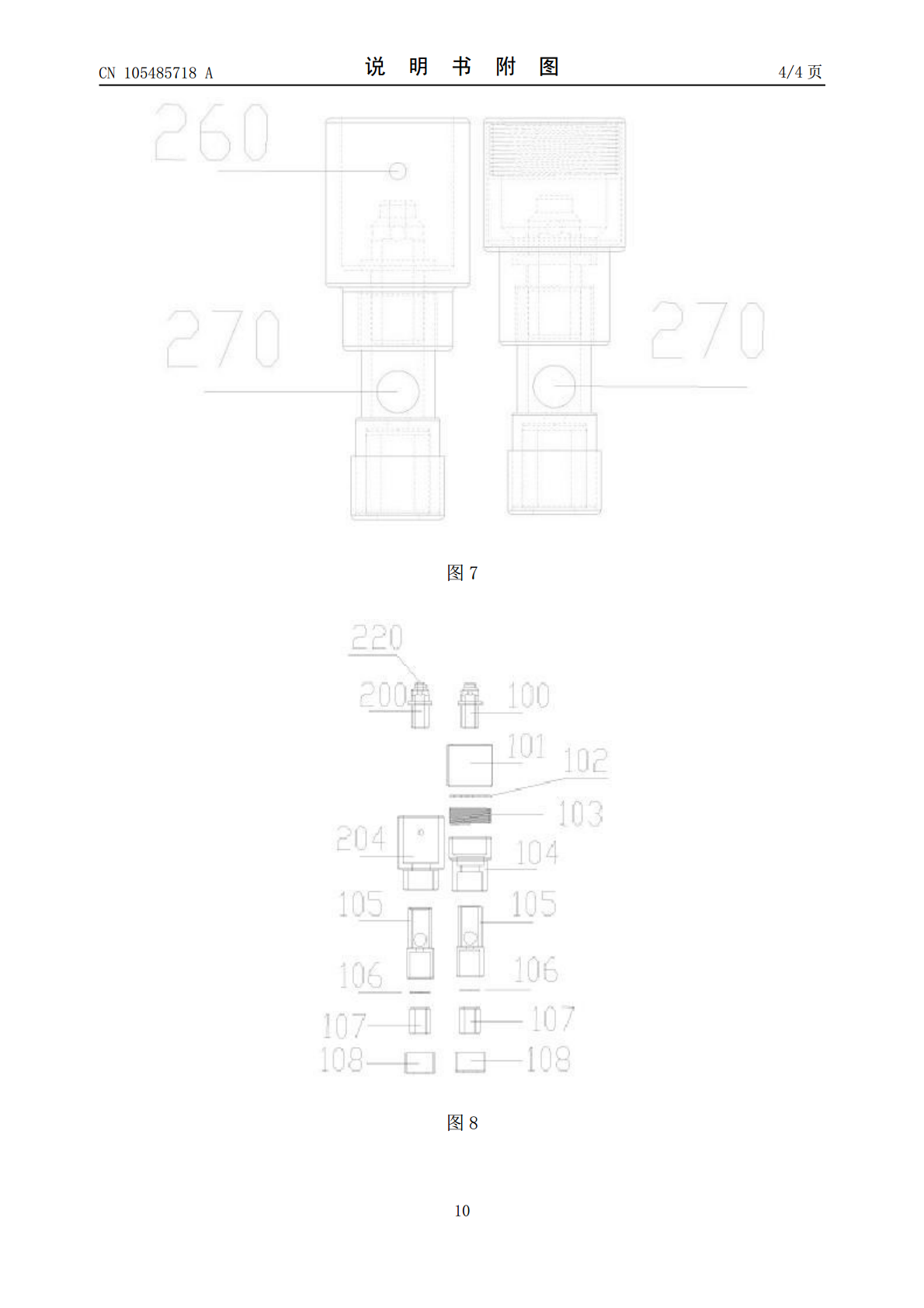

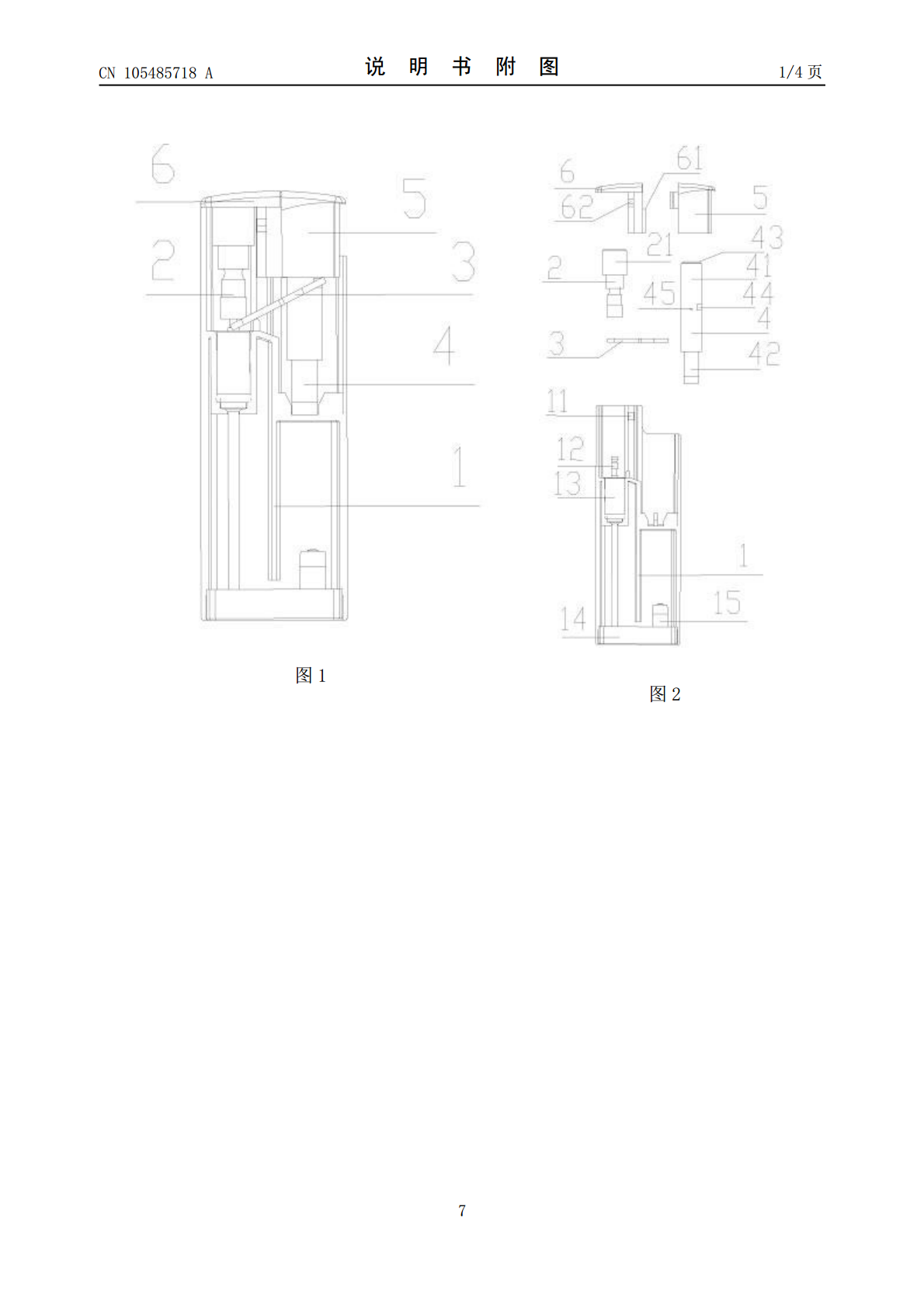

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105485718A(43)申请公布日2016.04.13(21)申请号201510159940.X(22)申请日2015.04.07(71)申请人赣州市卫诚火机制造有限公司地址341003江西省赣州市赣州经济技术开发区湖边镇(803厂路中段)(72)发明人史雪玲(74)专利代理机构北京润文专利代理事务所(普通合伙)11317代理人丁继恩(51)Int.Cl.F23Q2/16(2006.01)F23Q2/28(2006.01)F23Q2/34(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种气体前混合型的电子打火机(57)摘要本发明涉及一种气体前混合型的电子打火机，其特征在于：所述的打火机由燃气箱组件、汽化炉组件、翘板、压电电子、操控按手、防火风罩构成；所述的压电电子倒过来安装，本体定件朝上，插入到操控按手的内腔，动件朝下，放置在燃气箱的压电电子容腔里；所述的倒L型的防火风罩的顶面设有直径约为7mm的圆孔出火口，侧面设有一对凸块倒钩与一对导轨，一对凸块倒钩与燃气箱一对开孔相扣接，一对导轨则与设有对应一对导槽的操控按手相活动配接，导槽沿着导轨的相对移动构成了打火机在使用中各个零部件的运动轨迹；所述的汽化炉组件采用一体化设计，下端的进气口插在燃气箱的出气阀的阀针上，上端出气口则活配地设置在防火风罩顶部的园孔出火口里。CN105485718ACN105485718A权利要求书1/1页1.一种气体前混合型的电子打火机，其特征在于：所述的打火机由燃气箱组件、汽化炉组件、翘板、压电电子、操控按手、防火风罩构成；所述的压电电子倒过来安装，本体定件朝上，插入到操控按手的内腔，动件朝下，放置在燃气箱的压电电子容腔里，在点火瞬间，使压电电子的一极接近由导电材料制成的防火风罩，另一极接近由导电材料制成的翘板，防火风罩与翘板都成了压电电子高压放电回路的组成部分；所述的倒L型的防火风罩的顶面设有直径约为7mm的圆孔出火口，侧面设有一对凸块倒钩与一对导轨，一对凸块倒钩与燃气箱一对开孔相扣接，一对导轨则与设有对应一对导槽的操控按手相活动配接，导槽沿着导轨的相对移动构成了打火机在使用中各个零部件的运动轨迹；所述的汽化炉组件采用一体化设计，下端的进气口插在燃气箱的出气阀的阀针上，上端出气口则活配地设置在防火风罩顶部的园孔出火口里。2.根据权利要求1所述的气体前混合型的电子打火机，其特征在于：所述的压电电子的定件过盈配合插入操控按手的内腔，使压电电子、操控按手联为一体；所述的倒L型的防火风罩的侧面与操控按手的相对应位置分别设有可卡接在一起的卡扣机构，使操控按手导槽既能沿着防火风罩的轨道在规定的范围内做轨迹运动，又能使防火风罩与操控按手两者卡接为一体；所述的翘板接近压电电子端与压电电子的对应位置上分别设有相对应的卡接机构，既不会妨碍翘板在规定范围内的做轨迹运动，又能使两者卡接为一体。3.根据权利要求1、2所述的前混合型的电子打火机，其特征在于：所述汽化炉组件为防风型的火苗。4.根据权利要求1、2所述的气体前混合型的电子打火机，其特征在于：所述汽化炉组件为直冲型的火苗。5.根据权利要求1、2、3、4所述的气体前混合型的电子打火机，其特征在于：所述的防火风罩由ABS塑料注塑成型并表面电镀成为导电材料。2CN105485718A说明书1/4页一种气体前混合型的电子打火机技术领域[0001]本发明涉及一种气体前混合型的电子打火机。[0002]背景技术[0003]打火机以点火形式来分类，大致可分为火石式点火打火机与压电式点火打火机两种；以火苗形态来区分，也大致可分为空气与燃气的前混合型打火机（包括俗称的防风、直冲打火机）与后混合型打火机（俗称明火打火机）两种。由于压电式点火打火机操纵轻松、气体前混合式打火机的火苗形态漂亮、实用等优点，使得气体前混合型的电子打火机越来越受到消费者的喜爱，但由于它的配件价格高、装配复杂等原因，气体前混合型的防风、直冲打火机电子打火机的制造成本远高于火石式的打火机及后混合式的明火电子打火机。气体前混合型的防风、直冲打火机一般都由燃气箱组件（可兼做打火机外壳）、有极线的压电电子、汽化炉固定架（兼点火极线固定架）、汽化炉、翘板、点火按钮、防火风罩等组成，装配时按照一定的顺序依次把翘板、压电电子、汽化炉、汽化炉固定架、点火按钮、防火风罩安装在打火机的燃气箱上，由于燃气箱安装空间狭窄，在燃气箱上安装起来非常费时，在劳动力成本快速上升时期，气体前混合型的防风、直冲电子打火机的生产成本也越来越高。[0004]发明内容[0005]本发明的目的在于为克服现有气体前混合型的防风、直冲电子打火机的装配效率不足而提供一种有效的解决办法。[0006]为解决上述缺陷的技术问题
