一种三次风浓淡分离降低锅炉NOx排放的系统及方法.pdf

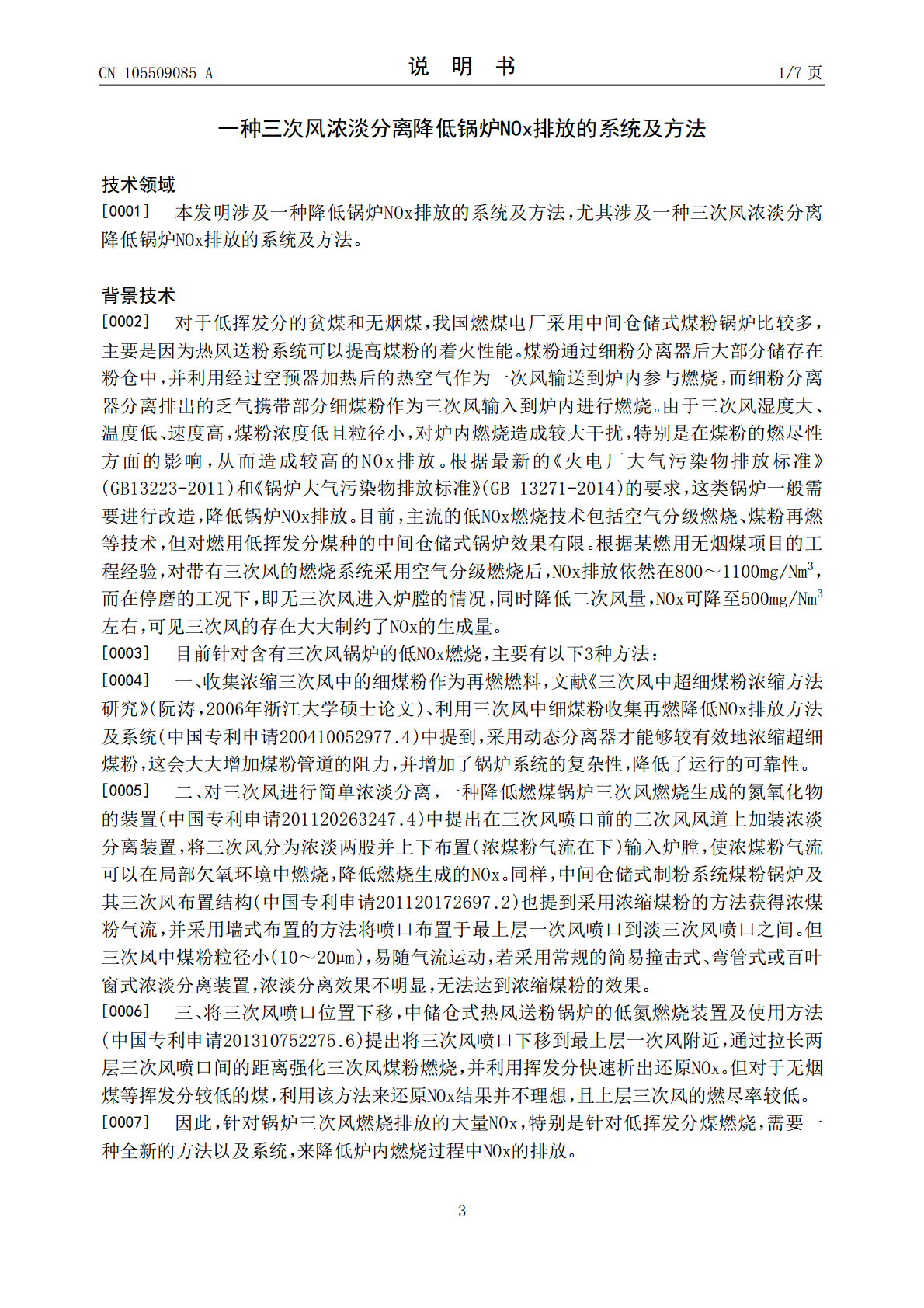

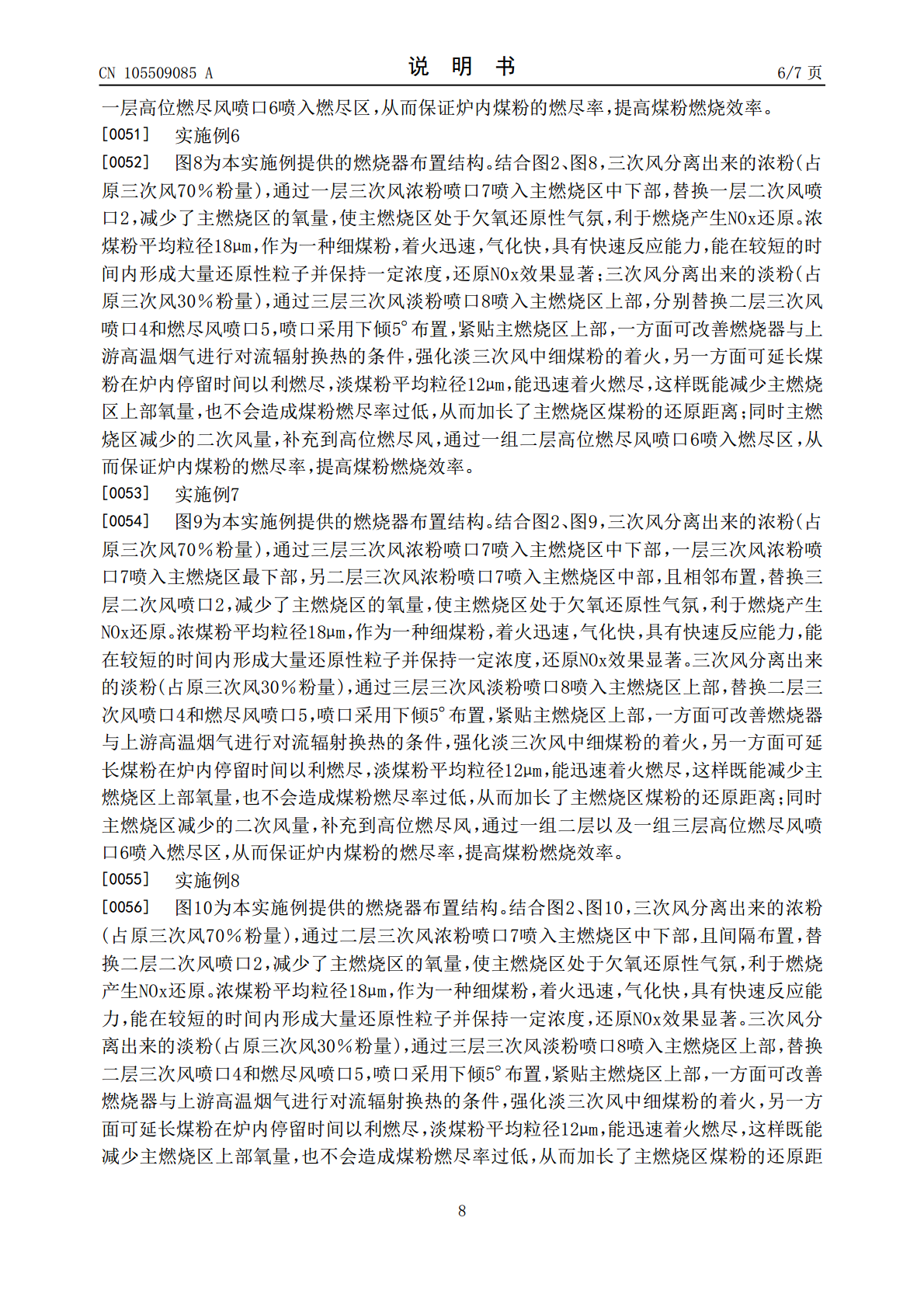

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105509085A(43)申请公布日2016.04.20(21)申请号201510958383.8(22)申请日2015.12.18(71)申请人上海锅炉厂有限公司地址200245上海市闵行区华宁路250号(72)发明人韩志江易祖耀李江涛张建文龚丽颖马先良(74)专利代理机构上海申汇专利代理有限公司31001代理人翁若莹(51)Int.Cl.F23K3/02(2006.01)F23C7/00(2006.01)权利要求书1页说明书7页附图3页(54)发明名称一种三次风浓淡分离降低锅炉NOx排放的系统及方法(57)摘要本发明提供了一种三次风浓淡分离降低锅炉NOx排放的系统，三次风排粉风机出口连接煤粉浓淡分离器，煤粉浓淡分离器的进口段设有用于调整浓、淡煤粉的分离量的分离叶片，出口段设有浓煤粉管和淡煤粉管；浓煤粉管连接至少一层炉膛主燃烧区中下部喷口，淡煤粉管连接至少一层炉膛主燃烧区上部喷口。本发明还提供了三次风浓淡分离降低锅炉NOx排放的方法，将含有细煤粉的三次风分离为浓、淡两股煤粉气流，分别喷入炉膛主燃烧区的中下部和上部。浓煤粉流替代部分二次风，在主燃烧区形成欠氧环境，增强主燃烧区还原性；淡煤粉流迅速着火燃烧消耗氧气，增强炉内NOx还原能力；主燃烧区减少的二次风量补充到高位燃尽风，保证了炉内煤粉的燃尽率。CN105509085ACN105509085A权利要求书1/1页1.一种三次风浓淡分离降低锅炉NOx排放的系统，包括给煤机(D)、磨煤机(F)、粗粉分离器(G)、细粉分离器(H)和三次风排粉风机(M)，所述细粉分离器(H)连接煤粉仓(I)和三次风排粉风机(M)，煤粉仓(I)通过风粉混合器(J)连接炉膛；其特征在于：所述三次风排粉风机(M)出口连接煤粉浓淡分离器(N)，煤粉浓淡分离器(N)上设有用于调整浓、淡煤粉的分离量的装置，煤粉浓淡分离器(N)的出口段设有浓煤粉管(P)和淡煤粉管(O)；浓煤粉管(P)连接至少一层炉膛主燃烧区中下部喷口，淡煤粉管(O)连接至少一层炉膛主燃烧区上部喷口。2.如权利要求1所述的一种三次风浓淡分离降低锅炉NOx排放的系统，其特征在于：所述浓煤粉管(P)和淡煤粉管(O)上均设有可调缩孔(Q)。3.如权利要求1所述的一种三次风浓淡分离降低锅炉NOx排放的系统，其特征在于：与所述淡煤粉管(O)连接的淡煤粉喷嘴为向下倾斜5°设置。4.如权利要求1所述的一种三次风浓淡分离降低锅炉NOx排放的系统，其特征在于：所述煤粉浓淡分离器(N)的进口段设有用于调整浓、淡煤粉的分离量的分离叶片，所述分离叶片为可手动转动一定角度的分离叶片。5.如权利要求4所述的一种三次风浓淡分离降低锅炉NOx排放的系统，其特征在于：所述角度为±10°。6.如权利要求1所述的一种三次风浓淡分离降低锅炉NOx排放的系统，其特征在于：所述粉浓淡分离器(N)分离后的浓、淡两股煤粉气流，风量比为1∶1，粉量比为7∶3。7.如权利要求1所述的一种三次风浓淡分离降低锅炉NOx排放的系统，其特征在于：所述粉浓淡分离器(N)增加的管道阻力小于1500Pa。8.一种三次风浓淡分离降低锅炉NOx排放的方法，其特征在于，采用如权利要求1～7任一项所述的三次风浓淡分离降低锅炉NOx排放的系统，通过三次风排粉风机(M)出口的煤粉浓淡分离器(N)，将含有细煤粉的三次风分离为浓、淡两股煤粉气流，分别喷入炉膛主燃烧区中下部和主燃烧区上部。9.如权利要求8所述的三次风浓淡分离降低锅炉NOx排放的方法，其特征在于：根据配风形式，布置至少一层高位燃尽风喷嘴。10.如权利要求8或9所述的三次风浓淡分离降低锅炉NOx排放的方法，其特征在于：浓煤粉流在主燃烧区中下部，替代部分二次风，及早燃烧消耗氧气，增强主燃烧区的还原性；淡煤粉在主燃烧区上部，增强主燃烧区上部对NOx的还原能力，相应增加高位燃尽风量，保证煤粉在燃尽区充分燃烧，降低飞灰含碳量，降低NOx排放。2CN105509085A说明书1/7页一种三次风浓淡分离降低锅炉NOx排放的系统及方法技术领域[0001]本发明涉及一种降低锅炉NOx排放的系统及方法，尤其涉及一种三次风浓淡分离降低锅炉NOx排放的系统及方法。背景技术[0002]对于低挥发分的贫煤和无烟煤，我国燃煤电厂采用中间仓储式煤粉锅炉比较多，主要是因为热风送粉系统可以提高煤粉的着火性能。煤粉通过细粉分离器后大部分储存在粉仓中，并利用经过空预器加热后的热空气作为一次风输送到炉内参与燃烧，而细粉分离器分离排出的乏气携带部分细煤粉作为三次风输入到炉内进行燃烧。由于三次风湿度大、温度低、速度高，煤粉浓度低且粒径小，对炉内燃烧造成较大干扰，特别是在煤粉的燃尽性方面的影响，从而造成较高的NOx排放。根据最新的《
