一种节能减排烘箱.pdf

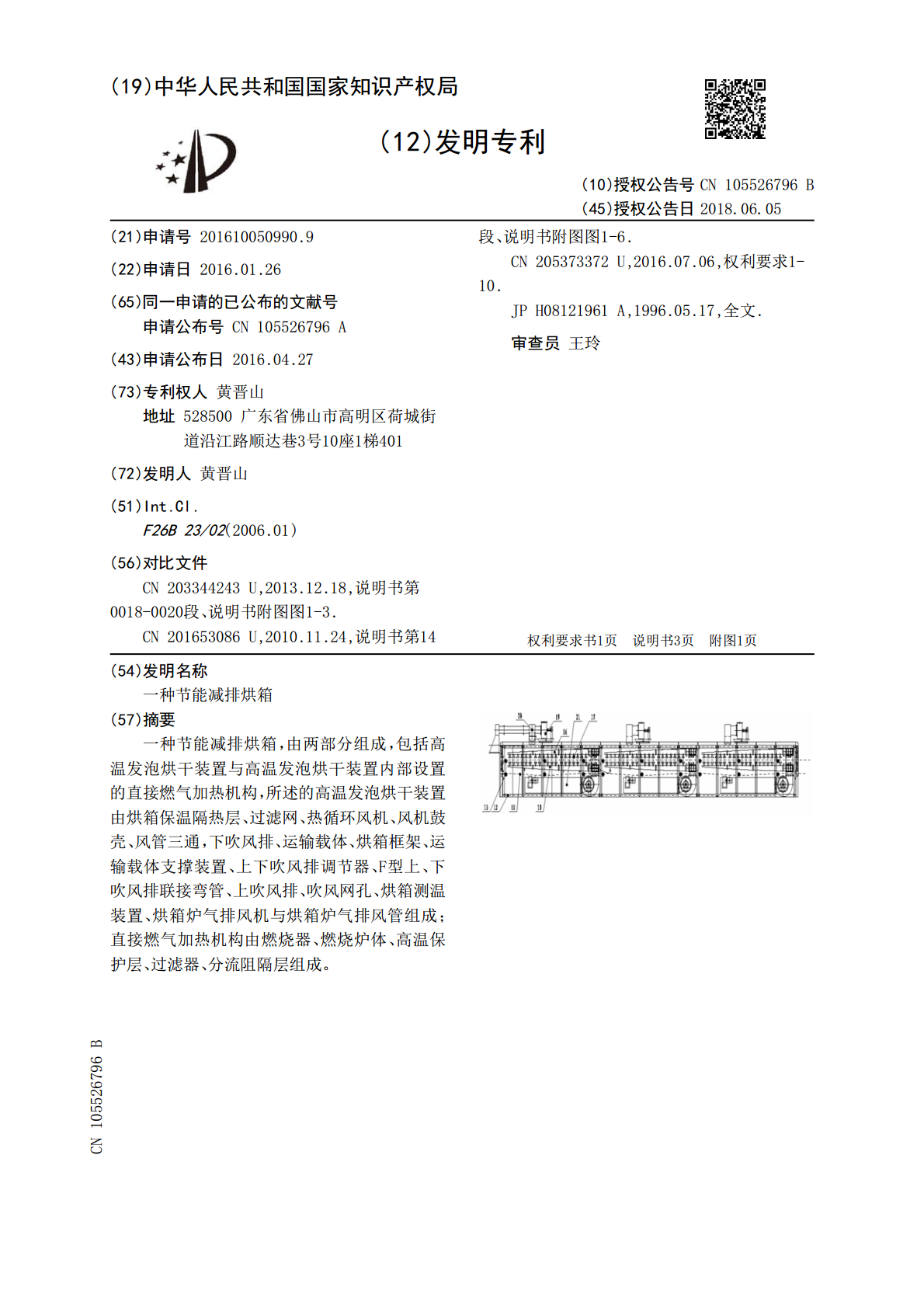

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号CN105526796B(45)授权公告日2018.06.05(21)申请号201610050990.9段、说明书附图图1-6.(22)申请日2016.01.26CN205373372U,2016.07.06,权利要求1-10.(65)同一申请的已公布的文献号JPH08121961A,1996.05.17,全文.申请公布号CN105526796A审查员王玲(43)申请公布日2016.04.27(73)专利权人黄晋山地址528500广东省佛山市高明区荷城街道沿江路顺达巷3号10座1梯401(72)发明人黄晋山(51)Int.Cl.F26B23/02(2006.01)(56)对比文件CN203344243U,2013.12.18,说明书第0018-0020段、说明书附图图1-3.CN201653086U,2010.11.24,说明书第14权利要求书1页说明书3页附图1页(54)发明名称一种节能减排烘箱(57)摘要一种节能减排烘箱，由两部分组成，包括高温发泡烘干装置与高温发泡烘干装置内部设置的直接燃气加热机构，所述的高温发泡烘干装置由烘箱保温隔热层、过滤网、热循环风机、风机鼓壳、风管三通，下吹风排、运输载体、烘箱框架、运输载体支撑装置、上下吹风排调节器、F型上、下吹风排联接弯管、上吹风排、吹风网孔、烘箱测温装置、烘箱炉气排风机与烘箱炉气排风管组成；直接燃气加热机构由燃烧器、燃烧炉体、高温保护层、过滤器、分流阻隔层组成。CN105526796BCN105526796B权利要求书1/1页1.一种节能减排烘箱，包括高温发泡烘干装置（21）和直接燃气加热机构（22），所述的直接燃气加热机构（22）设置在高温发泡烘干装置（21）内部，其特征在于：所述的高温发泡烘干装置（21）包括烘箱保温隔热层（4）、过滤网（5）、热循环风机（6）、风机鼓壳（7）、风管三通（8）、下吹风排（10）、运输载体（11）、烘箱框架（12）、运输载体支撑装置（13）、上下吹风排调节器（14）、F型上下吹风排联接弯管（15）、上吹风排（16）、吹风网孔（17）、烘箱测温装置（18）、烘箱炉气排风机（19）和烘箱炉气排风管（20）；所述的直接燃气加热机构（22）包括燃烧器（1）、燃烧炉体（2）、高温保护层（3）、过滤器（9）和分流阻隔层（25），所述的燃烧炉体（2）内部机构由迷宫（23）流道构成，并与燃烧体相结合。2.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的烘箱保温隔热层（4）设置在高温发泡烘干装置（21）外侧，所述的烘箱保温隔热层（4）外部两侧设置有热循环风机（6），所述的热循环风机（6）内侧一端设置有风机鼓壳（7）。3.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的风机鼓壳（7）与烘箱保温隔热层（4）一侧所设置的风机鼓壳（7）相连接，并使用风管三通（8）连接。4.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的烘箱保温隔热层（4）外侧设置有下吹风排（10）与上吹风排（16），所述的下吹风排（10）与上吹风排（16）之间连接有吹风网孔（17），所述的下吹风排（10）与上吹风排（16）为梯形管道，并向左侧倾斜。5.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的下吹风排（10）与上吹风排（16）上下成20度向内倾斜。6.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的下吹风排（10）与上吹风排（16）内部均设有调节流量机构，所述的运输载体（11）是网带运输载体、轨道链条针板运输载体或导轮运输载体。7.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的燃烧器（1）设置在直接燃气加热机构一侧中心内，所述的燃烧器（1）外部设置有燃烧炉体（2），所述的燃烧炉体（2）外部连接有高温保护层（3）。8.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的燃烧炉体（2）外部连接直接燃气加热机构中心，所述的燃气炉体（2）连接在风管三通（8），所述燃气炉体（2）与风管三通（8）之间设置有过滤器（9）。9.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的燃烧器（1）内部设置有分流阻隔层（25）与迷宫（23），所述的分流阻隔层（25）设置有两个或以上，并在一端设置有导向钩。10.根据权利要求1所述的一种节能减排烘箱，其特征在于：所述的燃烧器其箱体内温度范围为100℃~250℃之间，内部热能可通过分流阻隔层（25）所设置的导向钩进行从左往右传输。2CN105526796B说明书1/3页一种节能减排烘箱技术领域[0001]本发明涉及塑料机械以及纺织印染机械烘箱领域，具体的说，尤其是一种节能减排烘箱，可应用于生产民用及商用发泡地板革、人造革、合成革、防滑垫、瑜伽垫、
