以柴草作燃料的取暖炉.pdf

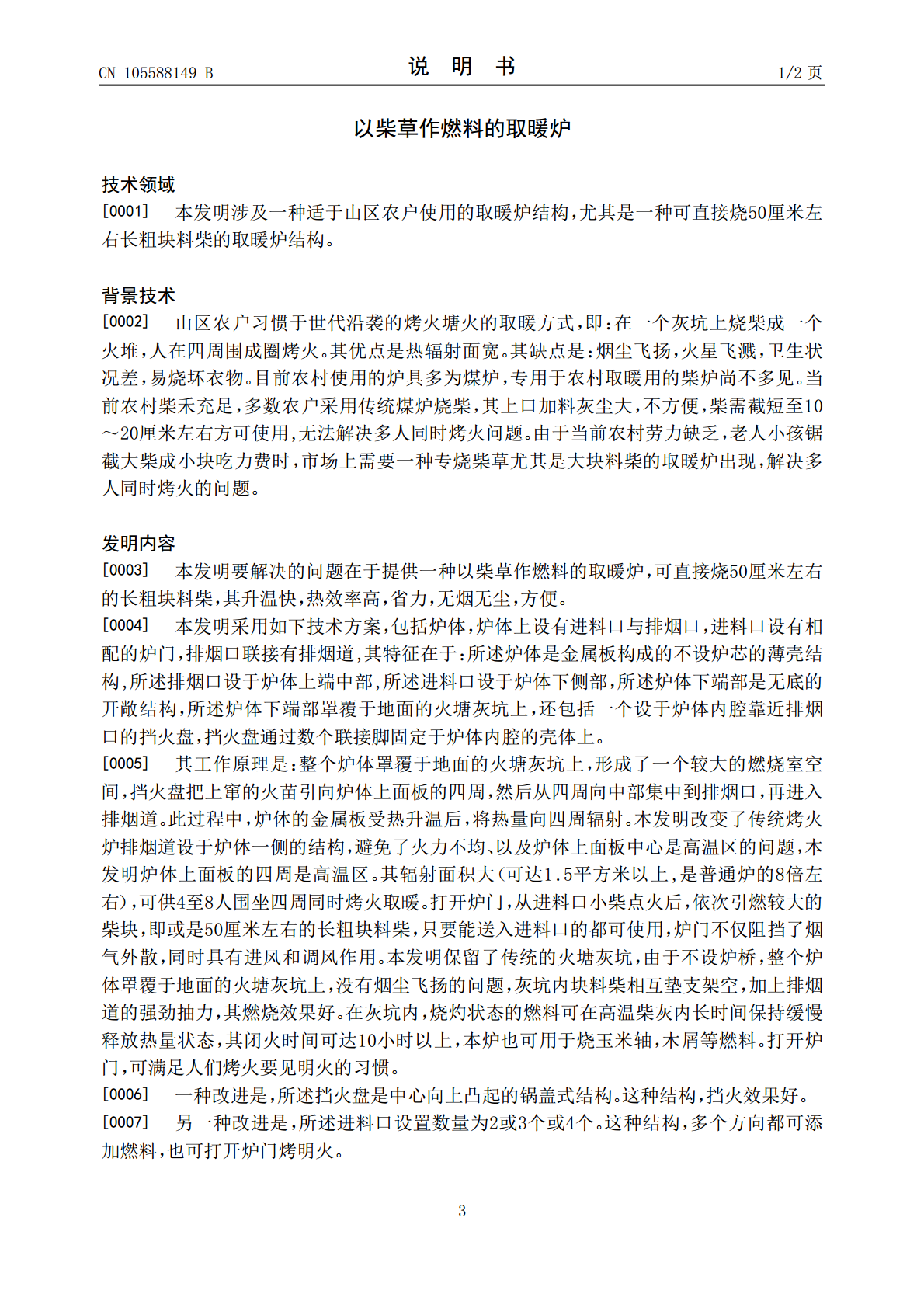

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号CN105588149B(45)授权公告日2018.05.11(21)申请号201610125253.00006段，第0010段，第0015段，附图1-4.(22)申请日2016.03.07CN205402802U,2016.07.27,权利要求1-4.(65)同一申请的已公布的文献号CN2924336Y,2007.07.18,全文.申请公布号CN105588149ACN202092174U,2011.12.28,全文.(43)申请公布日2016.05.18US2010/0258104A1,2010.10.14,全文.(73)专利权人冯锦传CN201507952U,2010.06.16,说明书第地址628022四川省广元市昭化区卫子镇0007段，第0012段，附图1-2.新村路289号CN101435589A,2009.05.20,全文.(72)发明人冯锦传审查员杨雪梅(51)Int.Cl.F24B1/183(2006.01)F24B1/191(2006.01)F24B1/192(2006.01)(56)对比文件CN204611841U,2015.09.02,说明书第权利要求书1页说明书2页附图1页(54)发明名称以柴草作燃料的取暖炉(57)摘要以柴草作燃料的取暖炉，包括炉体，炉体上设有进料口与排烟口，进料口设有相配的炉门，排烟口联接有排烟道,所述炉体是金属板构成的不设炉芯的薄壳结构,所述排烟口设于炉体上端中部,所述进料口设于炉体下侧部，所述炉体下端部是无底的开敞结构，所述炉体下端部罩覆于地面的火塘灰坑上，还包括一个设于炉体内腔的挡火盘。本发明结构简单，加料方便，燃料来源广，热效率高，卫生环保。其炉体大，辐射面积可达1.5平方米以上，可供4至8人同时烤火取暖。其升温快，点火5分钟即可达热浪扑面的效果，与传统烤火塘火相比，省柴50%以上。CN105588149BCN105588149B权利要求书1/1页1.一种以柴草作燃料的取暖炉，包括炉体，炉体上设有进料口与排烟口，进料口设有相配的炉门，排烟口联接有排烟道,其特征在于：所述炉体是金属板构成的不设炉芯的薄壳结构,所述排烟口设于炉体上端中部,所述进料口设于炉体下侧部，所述炉体下端部是无底的开敞结构，所述炉体下端部罩覆于地面的火塘灰坑上，还包括一个设于炉体内腔靠近排烟口的挡火盘，挡火盘通过数个联接脚固定于炉体内腔的壳体上。2.根据权利要求1所述的一种以柴草作燃料的取暖炉，其特征在于：所述挡火盘是中心向上凸起的锅盖式结构。3.根据权利要求2所述的一种以柴草作燃料的取暖炉，其特征在于：所述进料口设置数量为2或3个或4个。4.根据权利要求3所述的一种以柴草作燃料的取暖炉，其特征在于：所述排烟道与排烟口的联接部设有可调风量的控火旋转板。2CN105588149B说明书1/2页以柴草作燃料的取暖炉技术领域[0001]本发明涉及一种适于山区农户使用的取暖炉结构，尤其是一种可直接烧50厘米左右长粗块料柴的取暖炉结构。背景技术[0002]山区农户习惯于世代沿袭的烤火塘火的取暖方式，即：在一个灰坑上烧柴成一个火堆，人在四周围成圈烤火。其优点是热辐射面宽。其缺点是：烟尘飞扬，火星飞溅，卫生状况差，易烧坏衣物。目前农村使用的炉具多为煤炉，专用于农村取暖用的柴炉尚不多见。当前农村柴禾充足，多数农户采用传统煤炉烧柴，其上口加料灰尘大，不方便，柴需截短至10～20厘米左右方可使用,无法解决多人同时烤火问题。由于当前农村劳力缺乏，老人小孩锯截大柴成小块吃力费时，市场上需要一种专烧柴草尤其是大块料柴的取暖炉出现，解决多人同时烤火的问题。发明内容[0003]本发明要解决的问题在于提供一种以柴草作燃料的取暖炉，可直接烧50厘米左右的长粗块料柴，其升温快，热效率高，省力，无烟无尘，方便。[0004]本发明采用如下技术方案，包括炉体，炉体上设有进料口与排烟口，进料口设有相配的炉门，排烟口联接有排烟道,其特征在于：所述炉体是金属板构成的不设炉芯的薄壳结构,所述排烟口设于炉体上端中部,所述进料口设于炉体下侧部，所述炉体下端部是无底的开敞结构，所述炉体下端部罩覆于地面的火塘灰坑上，还包括一个设于炉体内腔靠近排烟口的挡火盘，挡火盘通过数个联接脚固定于炉体内腔的壳体上。[0005]其工作原理是：整个炉体罩覆于地面的火塘灰坑上，形成了一个较大的燃烧室空间，挡火盘把上窜的火苗引向炉体上面板的四周，然后从四周向中部集中到排烟口，再进入排烟道。此过程中，炉体的金属板受热升温后，将热量向四周辐射。本发明改变了传统烤火炉排烟道设于炉体一侧的结构，避免了火力不均、以及炉体上面板中心是高温区的问题，本发明炉体上面板的四周是高温区。其辐射面积大（可达1.5平方米以上,是普通炉的8倍
