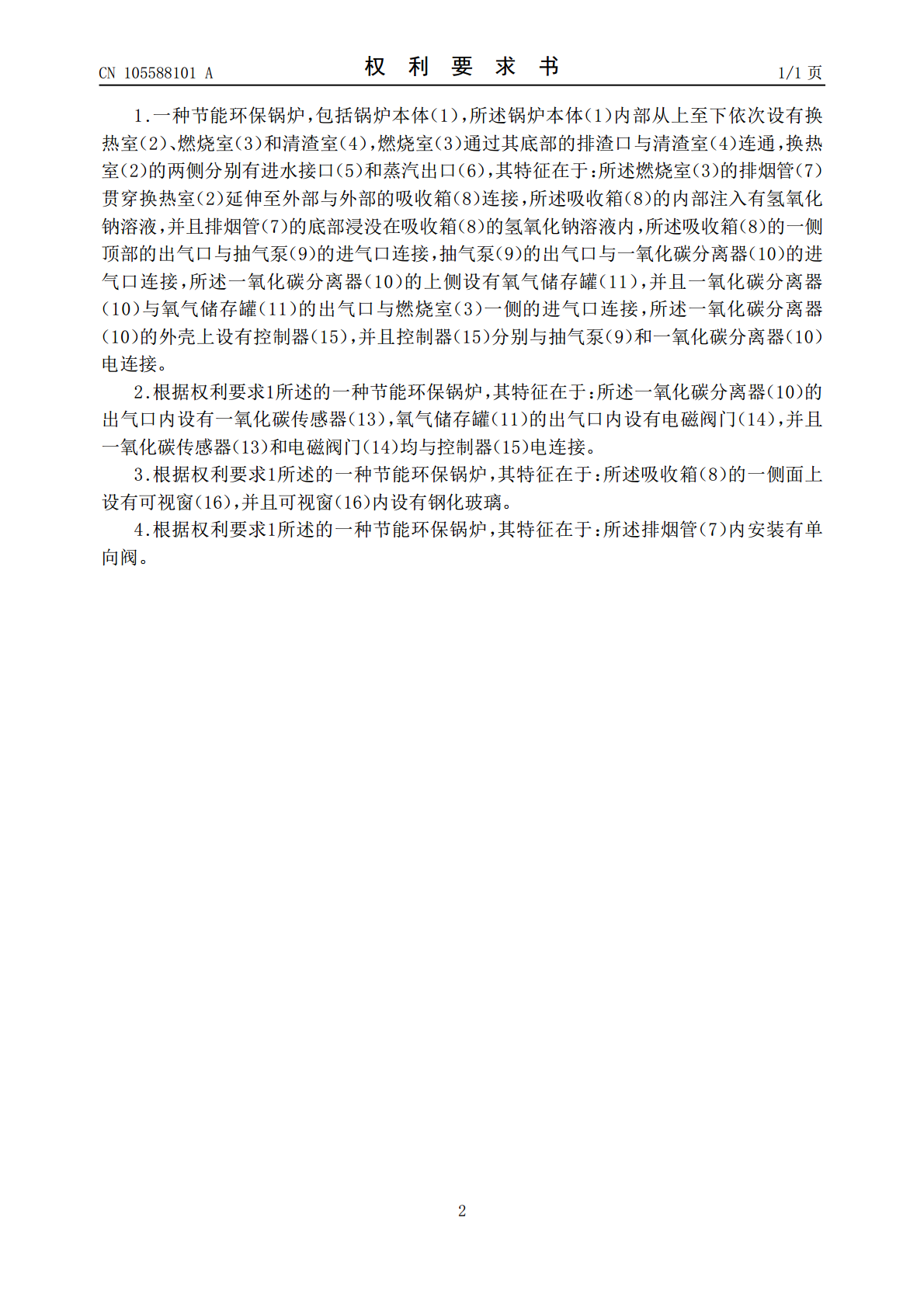

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105588101A(43)申请公布日2016.05.18(21)申请号201610139017.4(22)申请日2016.03.13(71)申请人林丽芳地址350000福建省福州市鼓楼区天骐路海景花园49号店面(72)发明人林丽芳(51)Int.Cl.F22B31/00(2006.01)F23B80/02(2006.01)F23J15/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种节能环保锅炉(57)摘要本发明公开了一种节能环保锅炉，包括锅炉本体，所述锅炉本体内部从上至下依次设有换热室、燃烧室和清渣室，所述燃烧室的排烟管贯穿换热室延伸至外部与外部的吸收箱连接，所述吸收箱的一侧顶部的出气口连接有抽气泵，抽气泵连接有一氧化碳分离器，一氧化碳分离器的上侧设有氧气储存罐。该节能环保锅炉将燃烧室的排烟管与吸收箱连接，通过吸收箱内的氢氧化钠溶液吸收烟中的二氧化硫，再通过一氧化碳分离器将烟中的一氧化碳分离出来，并与氧气储存罐的氧气混合再通过燃烧室一侧的进气口进入燃烧室进行燃烧，从而防止二氧化硫与一氧化碳排入到大气中而对大气中的空气产生不好的影响。CN105588101ACN105588101A权利要求书1/1页1.一种节能环保锅炉，包括锅炉本体（1），所述锅炉本体（1）内部从上至下依次设有换热室（2）、燃烧室（3）和清渣室（4），燃烧室（3）通过其底部的排渣口与清渣室（4）连通，换热室（2）的两侧分别有进水接口（5）和蒸汽出口（6），其特征在于：所述燃烧室（3）的排烟管（7）贯穿换热室（2）延伸至外部与外部的吸收箱（8）连接，所述吸收箱（8）的内部注入有氢氧化钠溶液，并且排烟管（7）的底部浸没在吸收箱（8）的氢氧化钠溶液内，所述吸收箱（8）的一侧顶部的出气口与抽气泵（9）的进气口连接，抽气泵（9）的出气口与一氧化碳分离器（10）的进气口连接，所述一氧化碳分离器（10）的上侧设有氧气储存罐（11），并且一氧化碳分离器（10）与氧气储存罐（11）的出气口与燃烧室（3）一侧的进气口连接，所述一氧化碳分离器（10）的外壳上设有控制器（15），并且控制器（15）分别与抽气泵（9）和一氧化碳分离器（10）电连接。2.根据权利要求1所述的一种节能环保锅炉，其特征在于：所述一氧化碳分离器（10）的出气口内设有一氧化碳传感器（13），氧气储存罐（11）的出气口内设有电磁阀门（14），并且一氧化碳传感器（13）和电磁阀门（14）均与控制器（15）电连接。3.根据权利要求1所述的一种节能环保锅炉，其特征在于：所述吸收箱（8）的一侧面上设有可视窗（16），并且可视窗（16）内设有钢化玻璃。4.根据权利要求1所述的一种节能环保锅炉，其特征在于：所述排烟管（7）内安装有单向阀。2CN105588101A说明书1/2页一种节能环保锅炉技术领域[0001]本发明涉及锅炉技术领域，具体为一种节能环保锅炉。背景技术[0002]锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体，锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分，锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用，产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业，在寒冷的冬季，锅炉供暖是一种重要的手段，现有锅炉一般都是燃烧煤炭的，随着煤炭资源的减少，锅炉的使用成本逐渐升高，提高煤炭燃料的利用率成为现有锅炉设备技术的关键，然而，现有锅炉均是仅通过充分燃烧煤炭来增加煤炭燃料的利用率，进而提高经济效益，但是其节能效果甚微，另外，在锅炉进行燃烧时，煤炭燃料燃烧时产生的一氧化碳和二氧化硫会随着烟一起从排烟管排入到大气中，对空气产生不好的影响，为此，我们提出一种节能环保锅炉。发明内容[0003]本发明的目的在于提供一种节能环保锅炉，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种节能环保锅炉，包括锅炉本体，所述锅炉本体内部从上至下依次设有换热室、燃烧室和清渣室，燃烧室通过其底部的排渣口与清渣室连通，换热室的两侧分别有进水接口和蒸汽出口，所述燃烧室的排烟管贯穿换热室延伸至外部与外部的吸收箱连接，所述吸收箱的内部注入有氢氧化钠溶液，并且排烟管的底部浸没在吸收箱的氢氧化钠溶液内，所述吸收箱的一侧顶部的出气口与抽气泵的进气口连接，抽气泵的出气口与一氧化碳分离器的进气口连接，所述一氧化碳分离器的上侧设有氧气储存罐，并且一氧化碳分离器与氧
