基于声学技术的炉膛温度在线监测系统.pdf

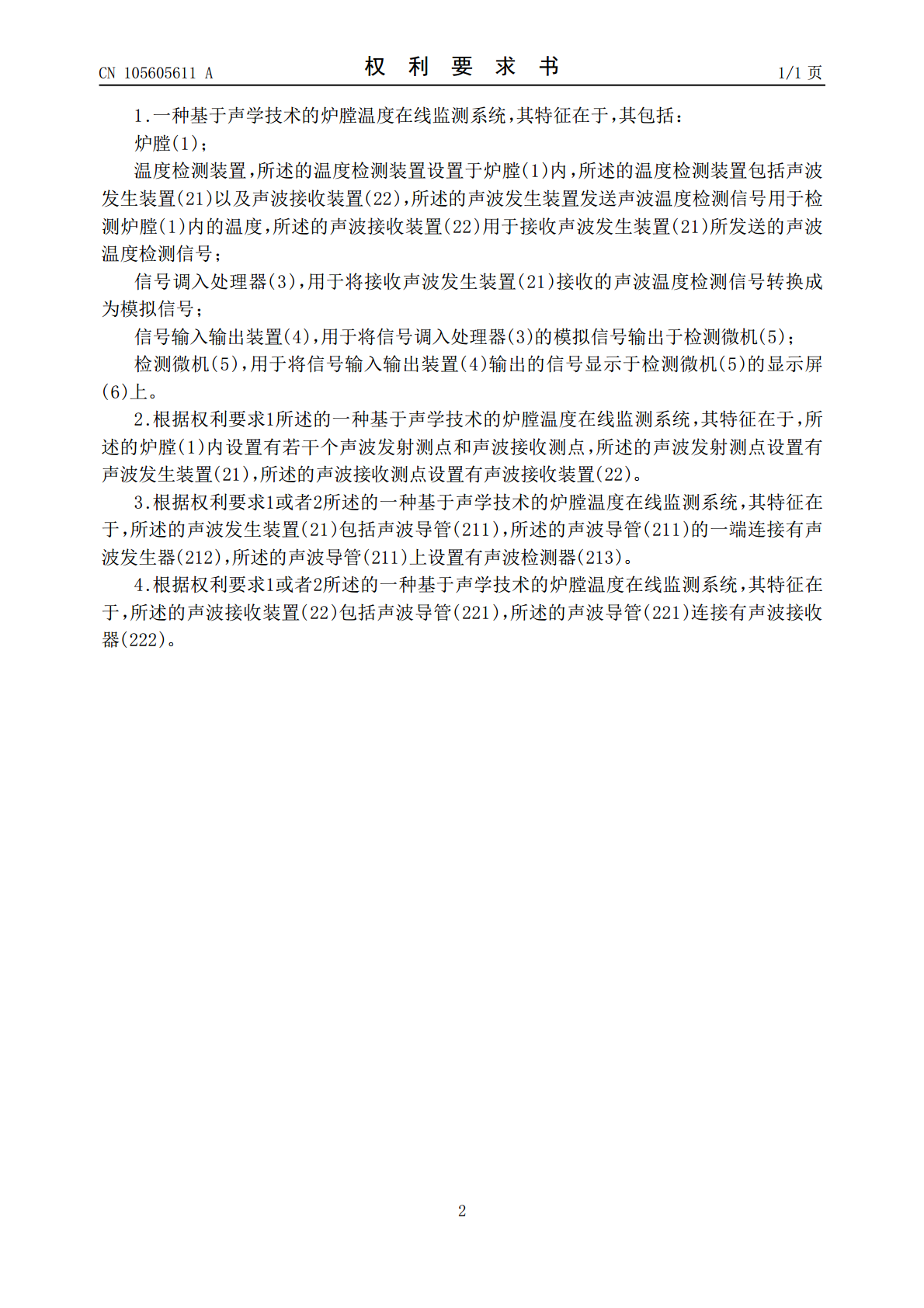

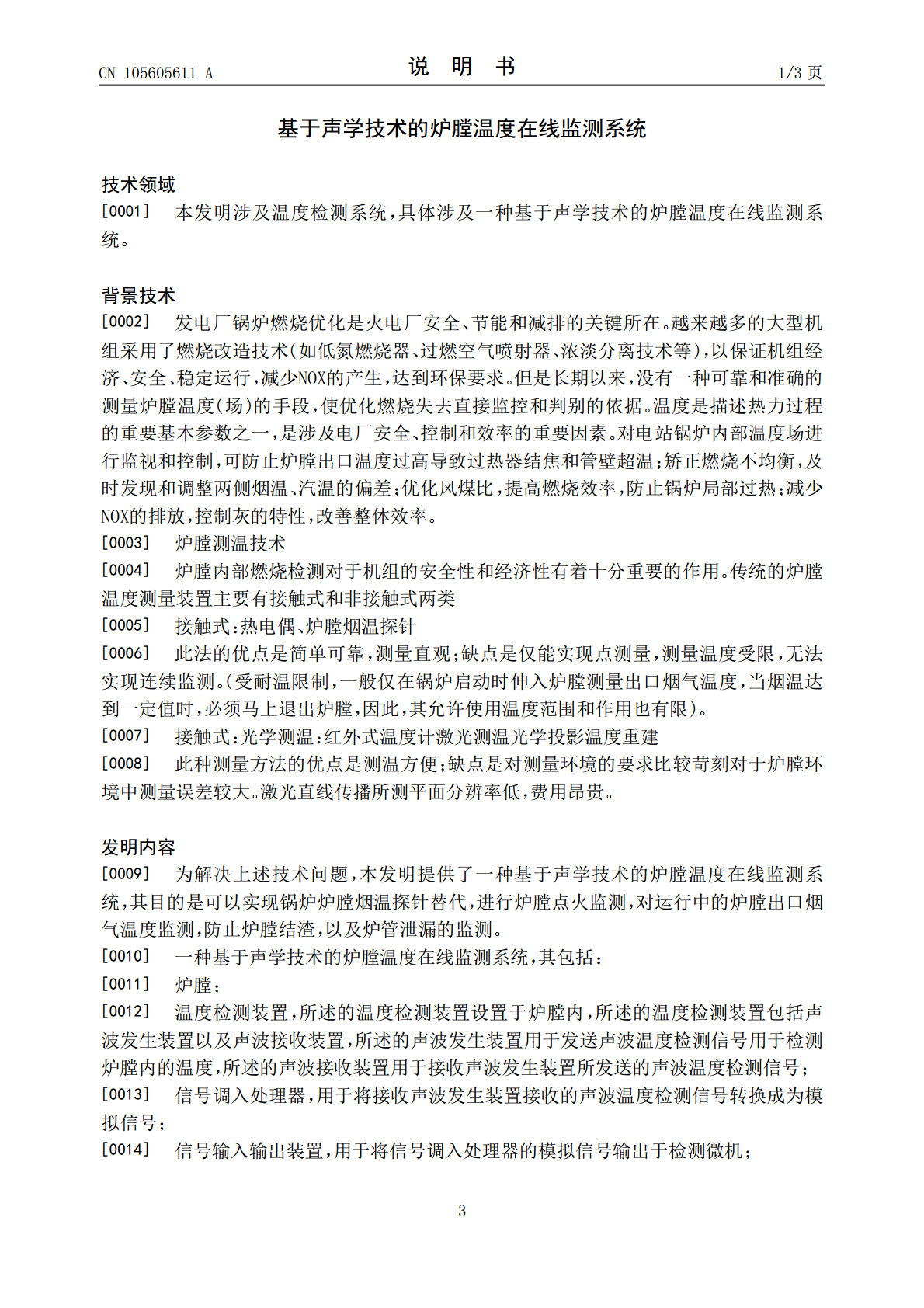

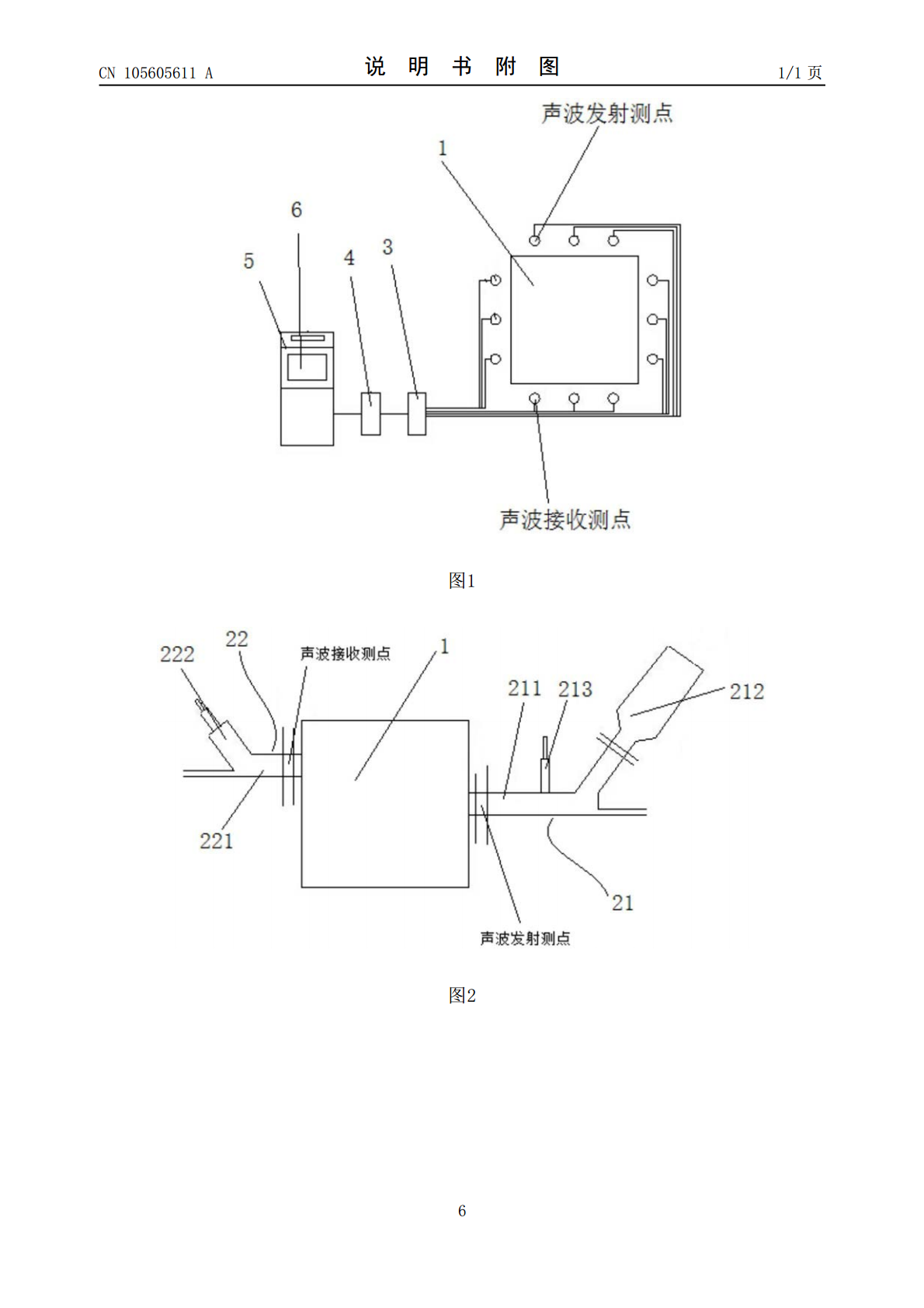

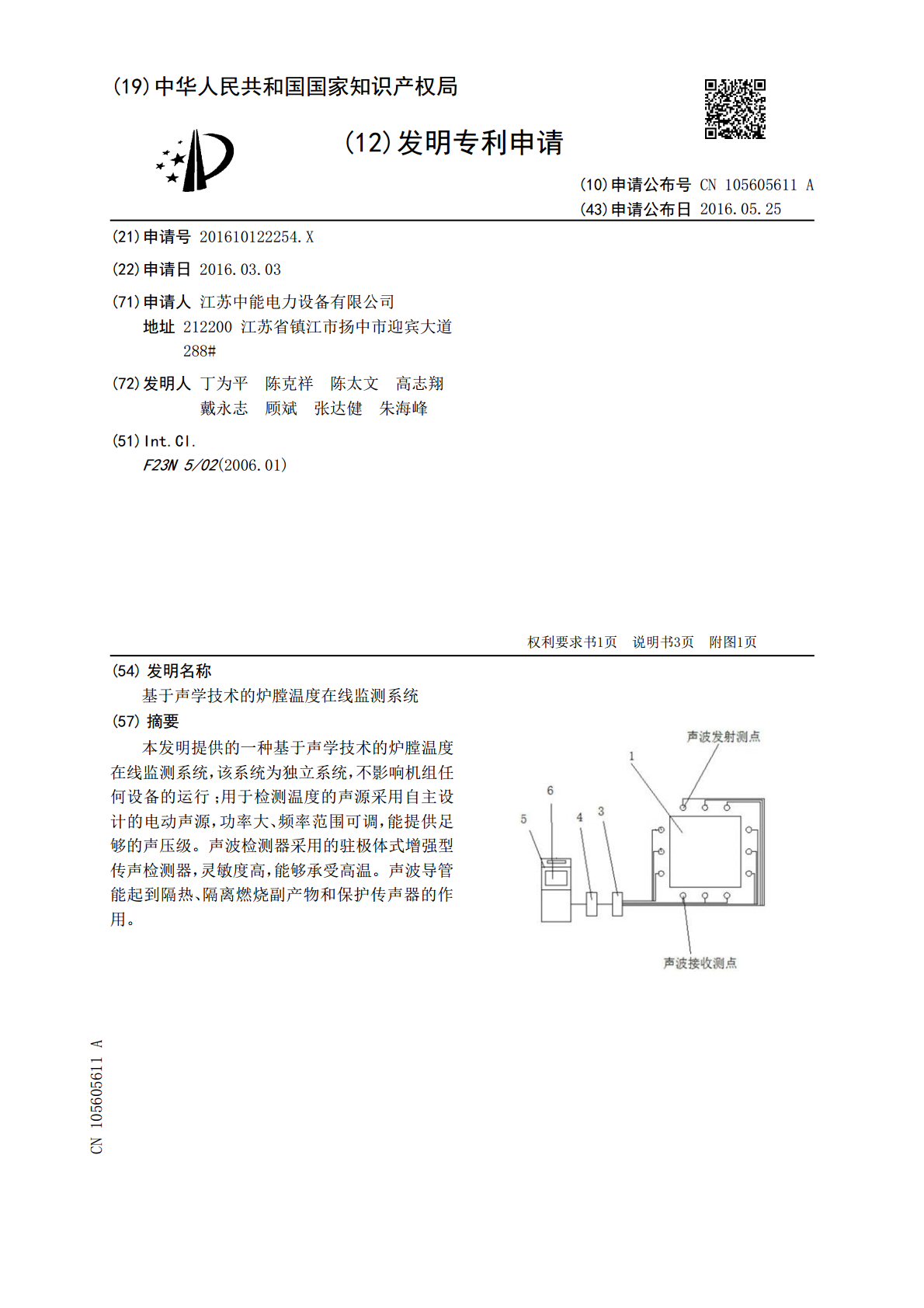

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105605611A(43)申请公布日2016.05.25(21)申请号201610122254.X(22)申请日2016.03.03(71)申请人江苏中能电力设备有限公司地址212200江苏省镇江市扬中市迎宾大道288#(72)发明人丁为平陈克祥陈太文高志翔戴永志顾斌张达健朱海峰(51)Int.Cl.F23N5/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称基于声学技术的炉膛温度在线监测系统(57)摘要本发明提供的一种基于声学技术的炉膛温度在线监测系统，该系统为独立系统，不影响机组任何设备的运行；用于检测温度的声源采用自主设计的电动声源，功率大、频率范围可调，能提供足够的声压级。声波检测器采用的驻极体式增强型传声检测器，灵敏度高，能够承受高温。声波导管能起到隔热、隔离燃烧副产物和保护传声器的作用。CN105605611ACN105605611A权利要求书1/1页1.一种基于声学技术的炉膛温度在线监测系统，其特征在于，其包括：炉膛(1)；温度检测装置，所述的温度检测装置设置于炉膛(1)内，所述的温度检测装置包括声波发生装置(21)以及声波接收装置(22)，所述的声波发生装置发送声波温度检测信号用于检测炉膛(1)内的温度，所述的声波接收装置(22)用于接收声波发生装置(21)所发送的声波温度检测信号；信号调入处理器(3)，用于将接收声波发生装置(21)接收的声波温度检测信号转换成为模拟信号；信号输入输出装置(4)，用于将信号调入处理器(3)的模拟信号输出于检测微机(5)；检测微机(5)，用于将信号输入输出装置(4)输出的信号显示于检测微机(5)的显示屏(6)上。2.根据权利要求1所述的一种基于声学技术的炉膛温度在线监测系统，其特征在于，所述的炉膛(1)内设置有若干个声波发射测点和声波接收测点，所述的声波发射测点设置有声波发生装置(21)，所述的声波接收测点设置有声波接收装置(22)。3.根据权利要求1或者2所述的一种基于声学技术的炉膛温度在线监测系统，其特征在于，所述的声波发生装置(21)包括声波导管(211)，所述的声波导管(211)的一端连接有声波发生器(212)，所述的声波导管(211)上设置有声波检测器(213)。4.根据权利要求1或者2所述的一种基于声学技术的炉膛温度在线监测系统，其特征在于，所述的声波接收装置(22)包括声波导管(221)，所述的声波导管(221)连接有声波接收器(222)。2CN105605611A说明书1/3页基于声学技术的炉膛温度在线监测系统技术领域[0001]本发明涉及温度检测系统，具体涉及一种基于声学技术的炉膛温度在线监测系统。背景技术[0002]发电厂锅炉燃烧优化是火电厂安全、节能和减排的关键所在。越来越多的大型机组采用了燃烧改造技术(如低氮燃烧器、过燃空气喷射器、浓淡分离技术等)，以保证机组经济、安全、稳定运行，减少NOX的产生，达到环保要求。但是长期以来，没有一种可靠和准确的测量炉膛温度(场)的手段，使优化燃烧失去直接监控和判别的依据。温度是描述热力过程的重要基本参数之一，是涉及电厂安全、控制和效率的重要因素。对电站锅炉内部温度场进行监视和控制，可防止炉膛出口温度过高导致过热器结焦和管壁超温；矫正燃烧不均衡，及时发现和调整两侧烟温、汽温的偏差；优化风煤比，提高燃烧效率，防止锅炉局部过热；减少NOX的排放，控制灰的特性，改善整体效率。[0003]炉膛测温技术[0004]炉膛内部燃烧检测对于机组的安全性和经济性有着十分重要的作用。传统的炉膛温度测量装置主要有接触式和非接触式两类[0005]接触式：热电偶、炉膛烟温探针[0006]此法的优点是简单可靠，测量直观；缺点是仅能实现点测量，测量温度受限，无法实现连续监测。(受耐温限制，一般仅在锅炉启动时伸入炉膛测量出口烟气温度，当烟温达到一定值时，必须马上退出炉膛，因此，其允许使用温度范围和作用也有限)。[0007]接触式：光学测温：红外式温度计激光测温光学投影温度重建[0008]此种测量方法的优点是测温方便；缺点是对测量环境的要求比较苛刻对于炉膛环境中测量误差较大。激光直线传播所测平面分辨率低，费用昂贵。发明内容[0009]为解决上述技术问题，本发明提供了一种基于声学技术的炉膛温度在线监测系统，其目的是可以实现锅炉炉膛烟温探针替代，进行炉膛点火监测，对运行中的炉膛出口烟气温度监测，防止炉膛结渣，以及炉管泄漏的监测。[0010]一种基于声学技术的炉膛温度在线监测系统，其包括：[0011]炉膛；[0012]温度检测装置，所述的温度检测装置设置于炉膛内，所述的温度检测装置包括声波发生装置以及声波接收装置，所述的声波发生装置用于发送声波温度检测信号用于检
