一种利用汽轮机旁路蒸汽加热锅炉给水的系统和方法.pdf

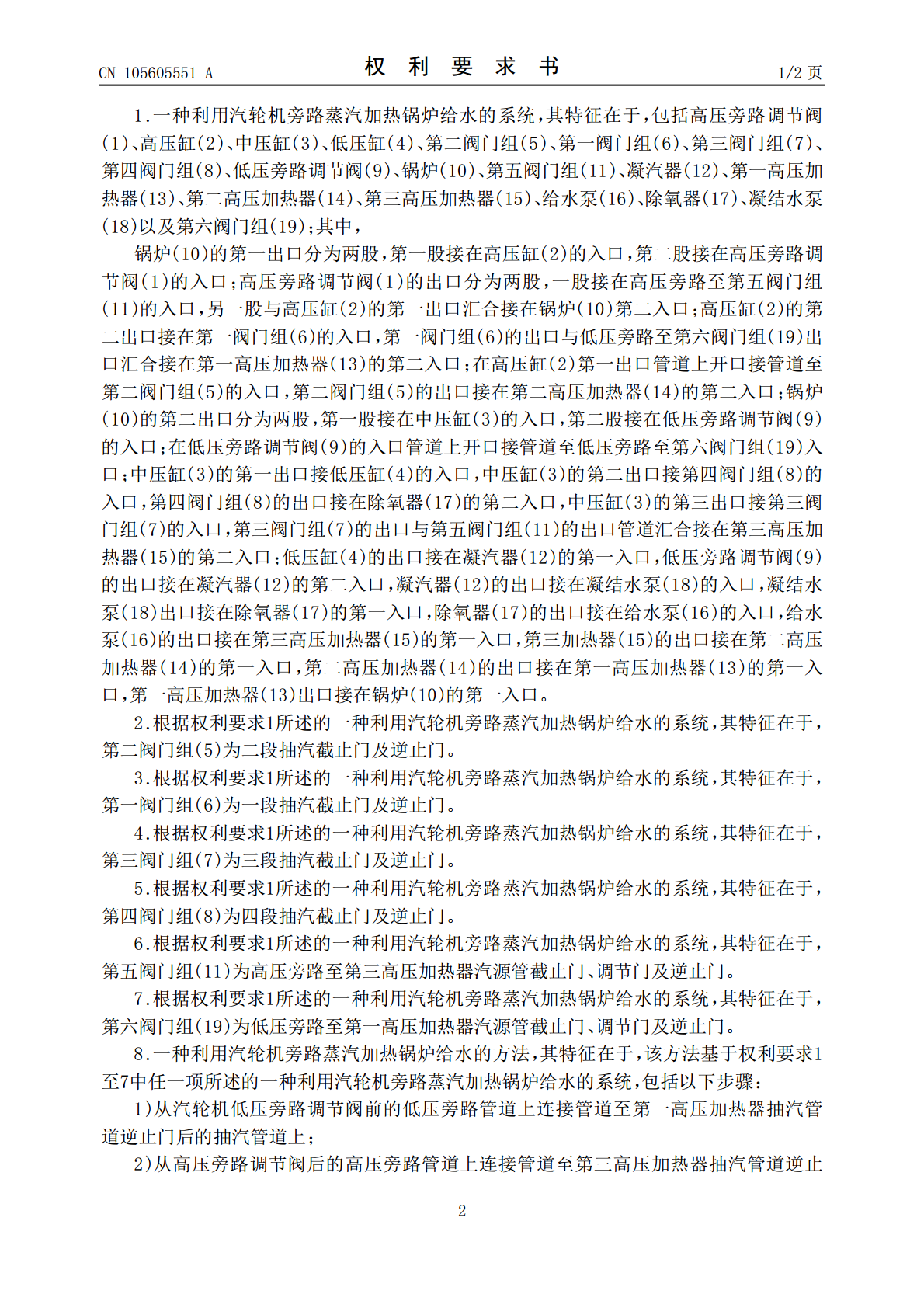

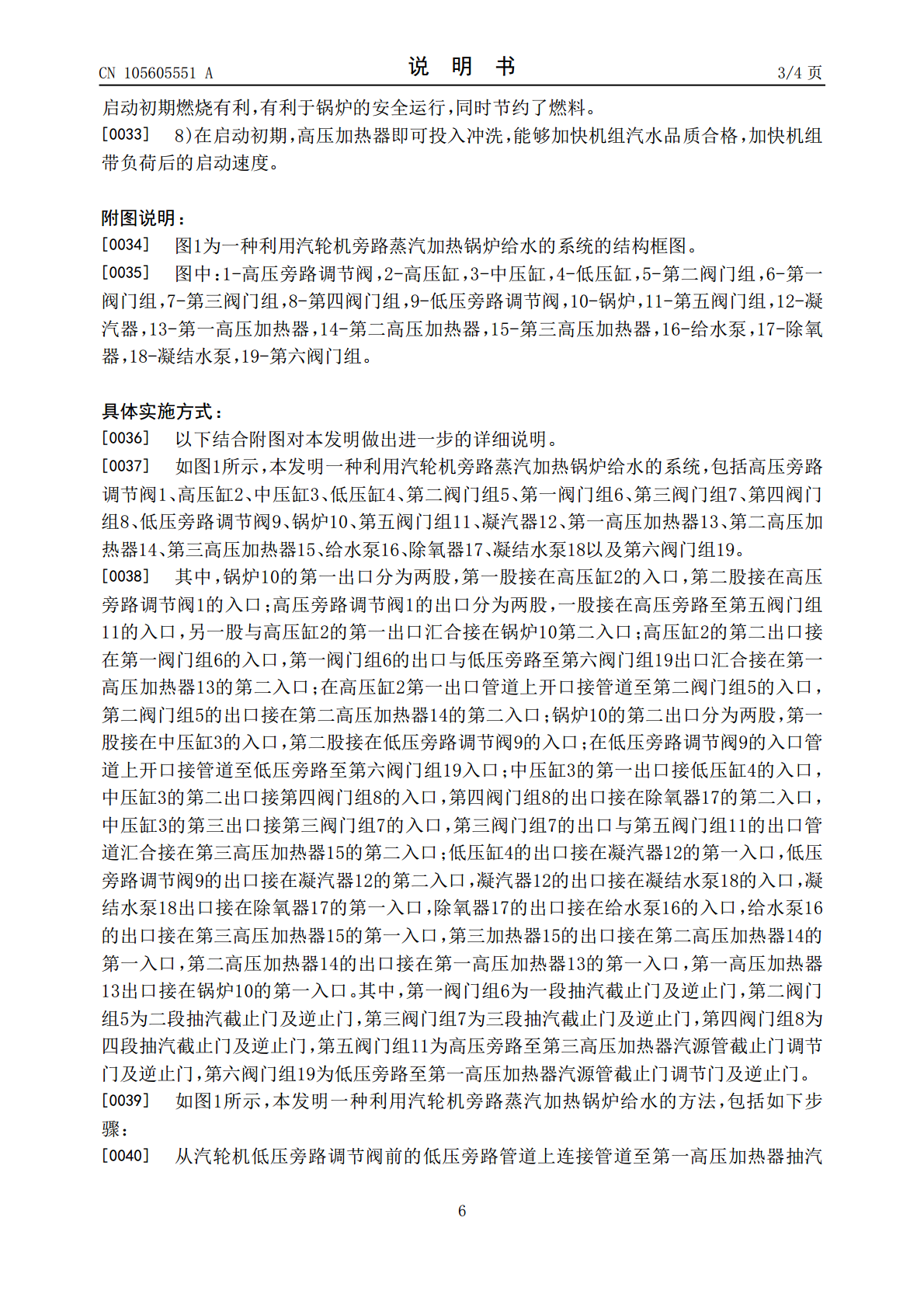

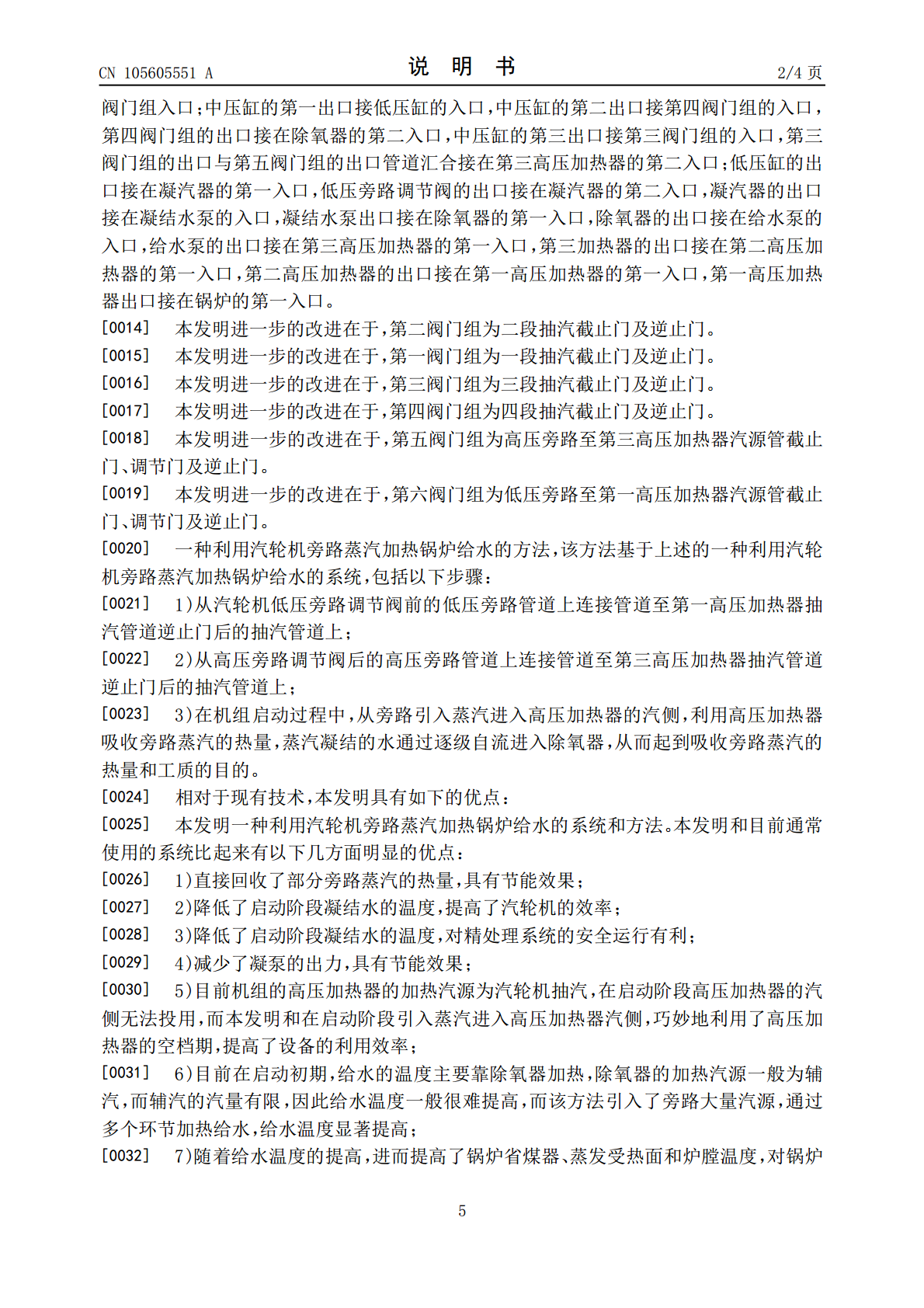

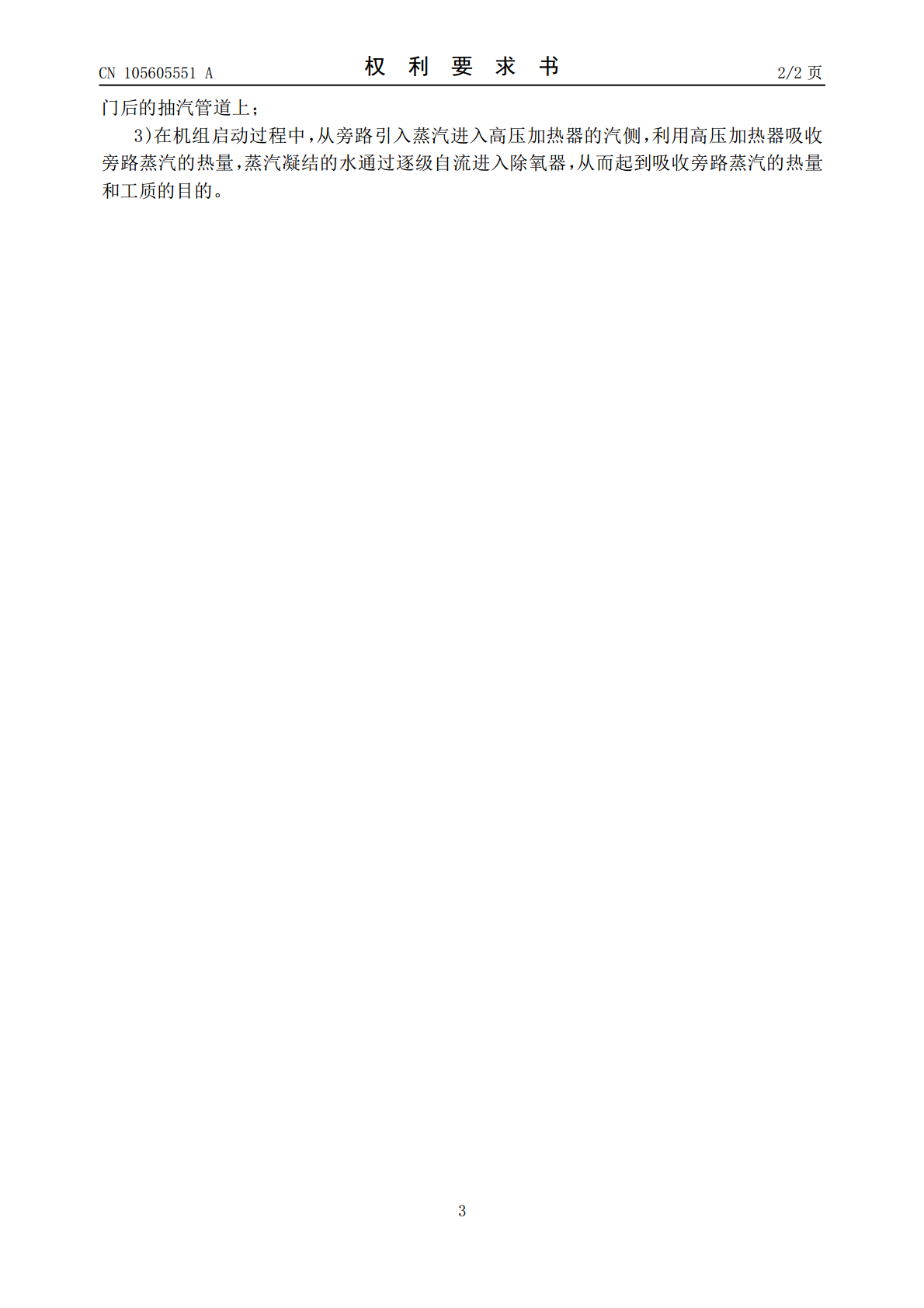

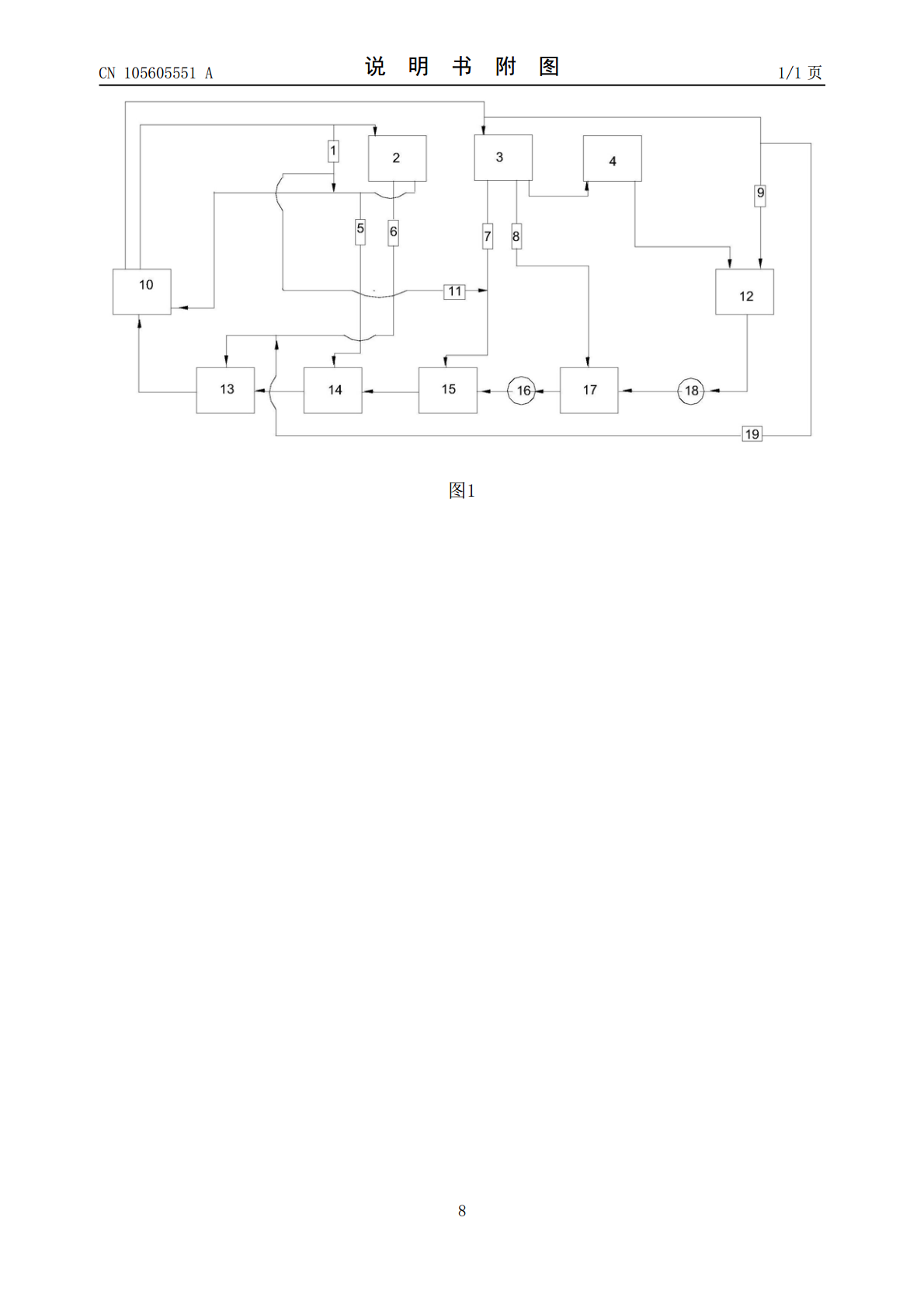

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105605551A(43)申请公布日2016.05.25(21)申请号201610144447.5(22)申请日2016.03.14(71)申请人西安热工研究院有限公司地址710032陕西省西安市碑林区兴庆路136号(72)发明人马晓珑(74)专利代理机构西安通大专利代理有限责任公司61200代理人闵岳峰(51)Int.Cl.F22D1/32(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种利用汽轮机旁路蒸汽加热锅炉给水的系统和方法(57)摘要本发明一种利用汽轮机旁路蒸汽加热锅炉给水的系统和方法，该系统包括高压旁路调节阀、高压缸、中压缸、低压缸、第一至第六阀门组、低压旁路调节阀、锅炉、凝汽器、第一高压加热器、第二高压加热器、第三高压加热器、给水泵、除氧器以及凝结水泵。该包括以下步骤：1)从汽轮机低压旁路调节阀前的低压旁路管道上连接管道至第一高压加热器抽汽管道逆止门后的抽汽管道上；2)从高压旁路调节阀后的高压旁路管道上连接管道至第三高压加热器抽汽管道逆止门后的抽汽管道上；3)在机组启动过程中，从旁路引入蒸汽进入高压加热器的汽侧，利用高压加热器吸收旁路蒸汽的热量，蒸汽凝结的水通过逐级自流进入除氧器，从而起到吸收旁路蒸汽的热量和工质的目的。CN105605551ACN105605551A权利要求书1/2页1.一种利用汽轮机旁路蒸汽加热锅炉给水的系统，其特征在于，包括高压旁路调节阀(1)、高压缸(2)、中压缸(3)、低压缸(4)、第二阀门组(5)、第一阀门组(6)、第三阀门组(7)、第四阀门组(8)、低压旁路调节阀(9)、锅炉(10)、第五阀门组(11)、凝汽器(12)、第一高压加热器(13)、第二高压加热器(14)、第三高压加热器(15)、给水泵(16)、除氧器(17)、凝结水泵(18)以及第六阀门组(19)；其中，锅炉(10)的第一出口分为两股，第一股接在高压缸(2)的入口，第二股接在高压旁路调节阀(1)的入口；高压旁路调节阀(1)的出口分为两股，一股接在高压旁路至第五阀门组(11)的入口，另一股与高压缸(2)的第一出口汇合接在锅炉(10)第二入口；高压缸(2)的第二出口接在第一阀门组(6)的入口，第一阀门组(6)的出口与低压旁路至第六阀门组(19)出口汇合接在第一高压加热器(13)的第二入口；在高压缸(2)第一出口管道上开口接管道至第二阀门组(5)的入口，第二阀门组(5)的出口接在第二高压加热器(14)的第二入口；锅炉(10)的第二出口分为两股，第一股接在中压缸(3)的入口，第二股接在低压旁路调节阀(9)的入口；在低压旁路调节阀(9)的入口管道上开口接管道至低压旁路至第六阀门组(19)入口；中压缸(3)的第一出口接低压缸(4)的入口，中压缸(3)的第二出口接第四阀门组(8)的入口，第四阀门组(8)的出口接在除氧器(17)的第二入口，中压缸(3)的第三出口接第三阀门组(7)的入口，第三阀门组(7)的出口与第五阀门组(11)的出口管道汇合接在第三高压加热器(15)的第二入口；低压缸(4)的出口接在凝汽器(12)的第一入口，低压旁路调节阀(9)的出口接在凝汽器(12)的第二入口，凝汽器(12)的出口接在凝结水泵(18)的入口，凝结水泵(18)出口接在除氧器(17)的第一入口，除氧器(17)的出口接在给水泵(16)的入口，给水泵(16)的出口接在第三高压加热器(15)的第一入口，第三加热器(15)的出口接在第二高压加热器(14)的第一入口，第二高压加热器(14)的出口接在第一高压加热器(13)的第一入口，第一高压加热器(13)出口接在锅炉(10)的第一入口。2.根据权利要求1所述的一种利用汽轮机旁路蒸汽加热锅炉给水的系统，其特征在于，第二阀门组(5)为二段抽汽截止门及逆止门。3.根据权利要求1所述的一种利用汽轮机旁路蒸汽加热锅炉给水的系统，其特征在于，第一阀门组(6)为一段抽汽截止门及逆止门。4.根据权利要求1所述的一种利用汽轮机旁路蒸汽加热锅炉给水的系统，其特征在于，第三阀门组(7)为三段抽汽截止门及逆止门。5.根据权利要求1所述的一种利用汽轮机旁路蒸汽加热锅炉给水的系统，其特征在于，第四阀门组(8)为四段抽汽截止门及逆止门。6.根据权利要求1所述的一种利用汽轮机旁路蒸汽加热锅炉给水的系统，其特征在于，第五阀门组(11)为高压旁路至第三高压加热器汽源管截止门、调节门及逆止门。7.根据权利要求1所述的一种利用汽轮机旁路蒸汽加热锅炉给水的系统，其特征在于，第六阀门组(19)为低压旁路至第一高压加热器汽源管截止门、调节门及逆止门。8.一种利用汽轮机旁路蒸汽加热锅炉给水的方法，其特征在于，该方法基于权利要求1至7中任一项所述的一种利用汽轮机旁路
