一种低压流体向高压流体传输的方法及装置.pdf

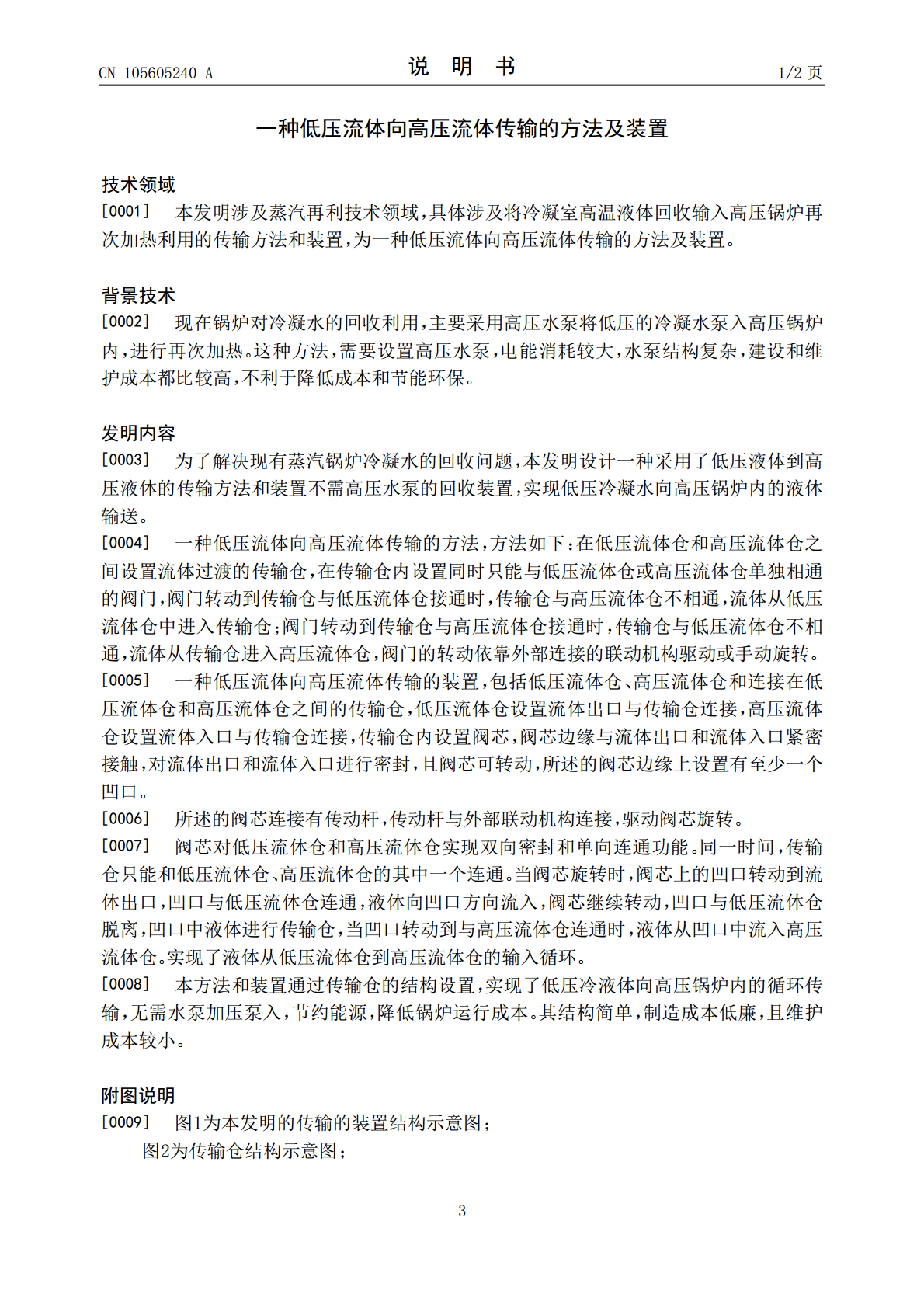

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105605240A(43)申请公布日2016.05.25(21)申请号201511034645.8(22)申请日2015.12.30(71)申请人封海涛地址404000重庆市万州区太白岩146号(72)发明人封海涛(51)Int.Cl.F16K5/08(2006.01)F22D11/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种低压流体向高压流体传输的方法及装置(57)摘要本发明涉及蒸汽再利技术领域，为一种低压流体向高压流体传输的方法及装置。在低压流体仓和高压流体仓之间设置流体过渡的传输仓，在传输仓内设置一个同时只能与低压流体仓或高压流体仓相通的阀门。一种低压流体向高压流体传输的装置，包括低压流体仓、高压流体仓和连接在低压流体仓和高压流体仓之间的传输仓，低压流体仓设置流体出口与传输仓连接，高压流体仓设置流体入口与传输仓连接，传输仓内设置阀芯，阀芯边缘与流体出口和流体入口紧密接触，对流体出口和流体入口进行密封，本方法和装置通过传输仓的结构设置，实现了低压冷液体向高压锅炉内的循环传输，无需水泵加压泵入，节约能源，降低锅炉运行成本。CN105605240ACN105605240A权利要求书1/1页1.一种低压流体向高压流体传输方法，其特征在于，方法如下：在低压流体仓和高压流体仓之间设置流体过渡的传输仓，在传输仓内设置同时只能与低压流体仓或高压流体仓单独相通的阀门，阀门转动到传输仓与低压流体仓接通时，传输仓与高压流体仓不相通，流体从低压流体仓中进入传输仓；阀门转动到传输仓与高压流体仓接通时，传输仓与低压流体仓不相通，流体从传输仓进入高压流体仓，阀门的转动依靠外部连接的联动机构驱动或手动旋转。2.一种低压流体向高压流体传输的装置，其特征在于，包括低压流体仓(1)、高压流体仓(2)和连接在低压流体仓(1)和高压流体仓(2)之间的传输仓(3)，低压流体仓(1)设置流体出口(1a)与传输仓(3)连接，高压流体仓(2)设置流体入口(2a)与传输仓(3)连接，传输仓(3)内设置阀芯(4)，阀芯(4)边缘与流体出口(1a)和流体入口(2a)紧密接触，对流体出口(1a)和流体入口(2a)进行密封，所述的阀芯(4)边缘上设置有至少一个凹口(6)。3.根据权利要求1所述的一种低压流体向高压流体传输装置，其特征在于，所述的阀芯(4)连接有传动杆(5)，传动杆(5)与外部联动机构连接，驱动阀芯(4)旋转。2CN105605240A说明书1/2页一种低压流体向高压流体传输的方法及装置技术领域[0001]本发明涉及蒸汽再利技术领域，具体涉及将冷凝室高温液体回收输入高压锅炉再次加热利用的传输方法和装置，为一种低压流体向高压流体传输的方法及装置。背景技术[0002]现在锅炉对冷凝水的回收利用，主要采用高压水泵将低压的冷凝水泵入高压锅炉内，进行再次加热。这种方法，需要设置高压水泵，电能消耗较大，水泵结构复杂，建设和维护成本都比较高，不利于降低成本和节能环保。发明内容[0003]为了解决现有蒸汽锅炉冷凝水的回收问题，本发明设计一种采用了低压液体到高压液体的传输方法和装置不需高压水泵的回收装置，实现低压冷凝水向高压锅炉内的液体输送。[0004]一种低压流体向高压流体传输的方法，方法如下：在低压流体仓和高压流体仓之间设置流体过渡的传输仓，在传输仓内设置同时只能与低压流体仓或高压流体仓单独相通的阀门，阀门转动到传输仓与低压流体仓接通时，传输仓与高压流体仓不相通，流体从低压流体仓中进入传输仓；阀门转动到传输仓与高压流体仓接通时，传输仓与低压流体仓不相通，流体从传输仓进入高压流体仓，阀门的转动依靠外部连接的联动机构驱动或手动旋转。[0005]一种低压流体向高压流体传输的装置，包括低压流体仓、高压流体仓和连接在低压流体仓和高压流体仓之间的传输仓，低压流体仓设置流体出口与传输仓连接，高压流体仓设置流体入口与传输仓连接，传输仓内设置阀芯，阀芯边缘与流体出口和流体入口紧密接触，对流体出口和流体入口进行密封，且阀芯可转动，所述的阀芯边缘上设置有至少一个凹口。[0006]所述的阀芯连接有传动杆，传动杆与外部联动机构连接，驱动阀芯旋转。[0007]阀芯对低压流体仓和高压流体仓实现双向密封和单向连通功能。同一时间，传输仓只能和低压流体仓、高压流体仓的其中一个连通。当阀芯旋转时，阀芯上的凹口转动到流体出口，凹口与低压流体仓连通，液体向凹口方向流入，阀芯继续转动，凹口与低压流体仓脱离，凹口中液体进行传输仓，当凹口转动到与高压流体仓连通时，液体从凹口中流入高压流体仓。实现了液体从低压流体仓到高压流体仓的输入循环。[0008]本方法和装置通过传输仓的结构设置，实现了低压冷液体向高压锅炉内的循环传输
