生物质气化灶.pdf

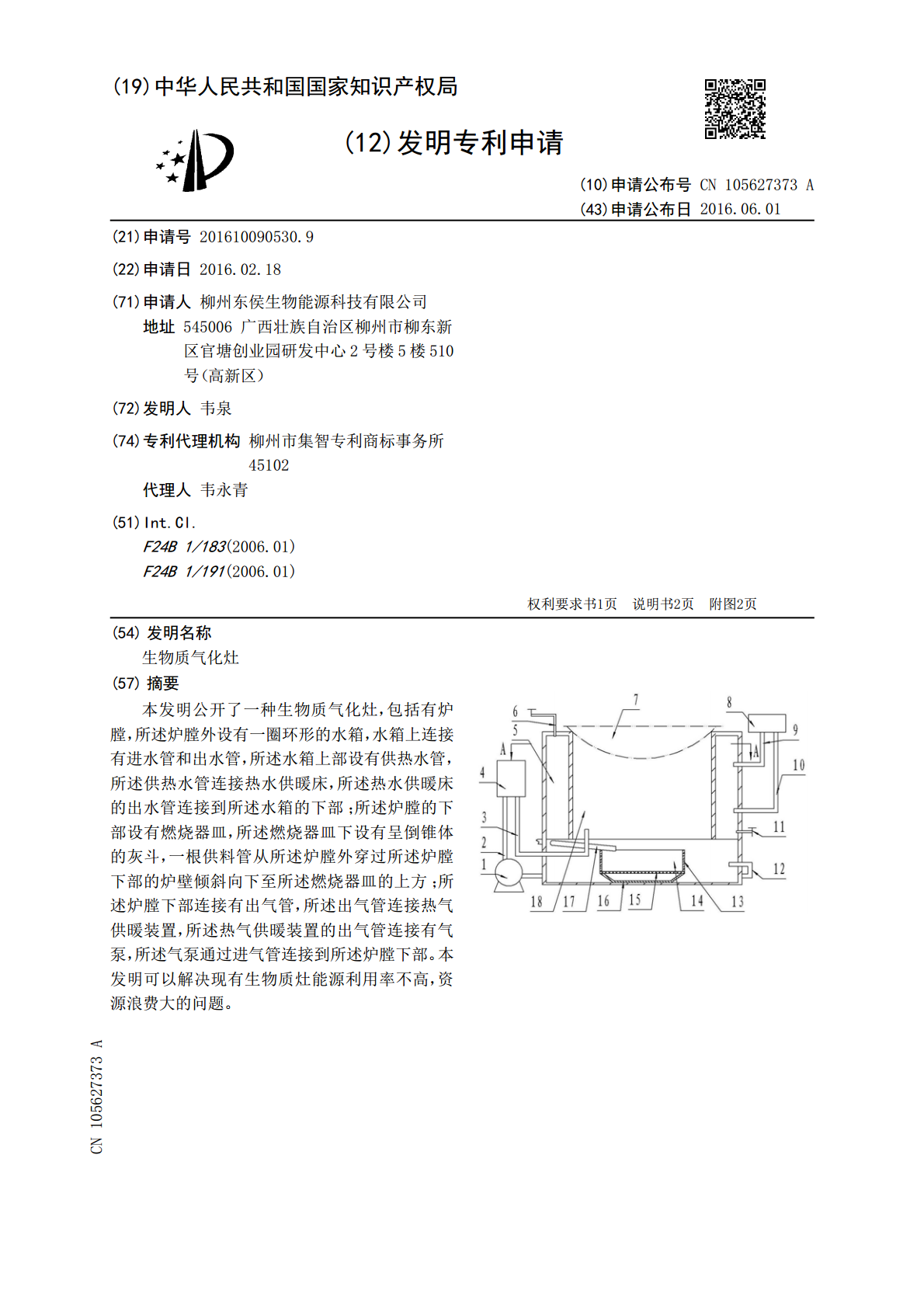

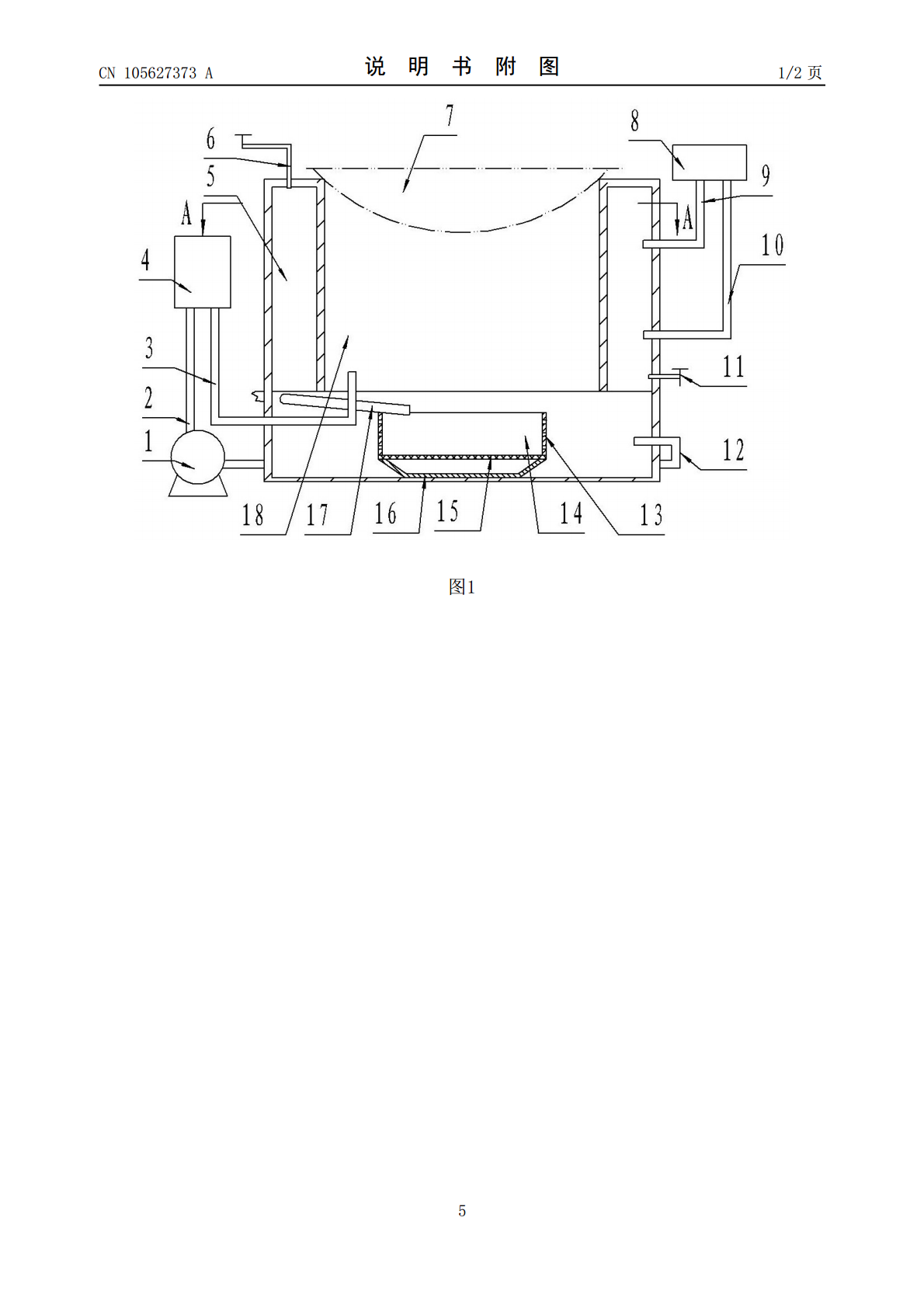

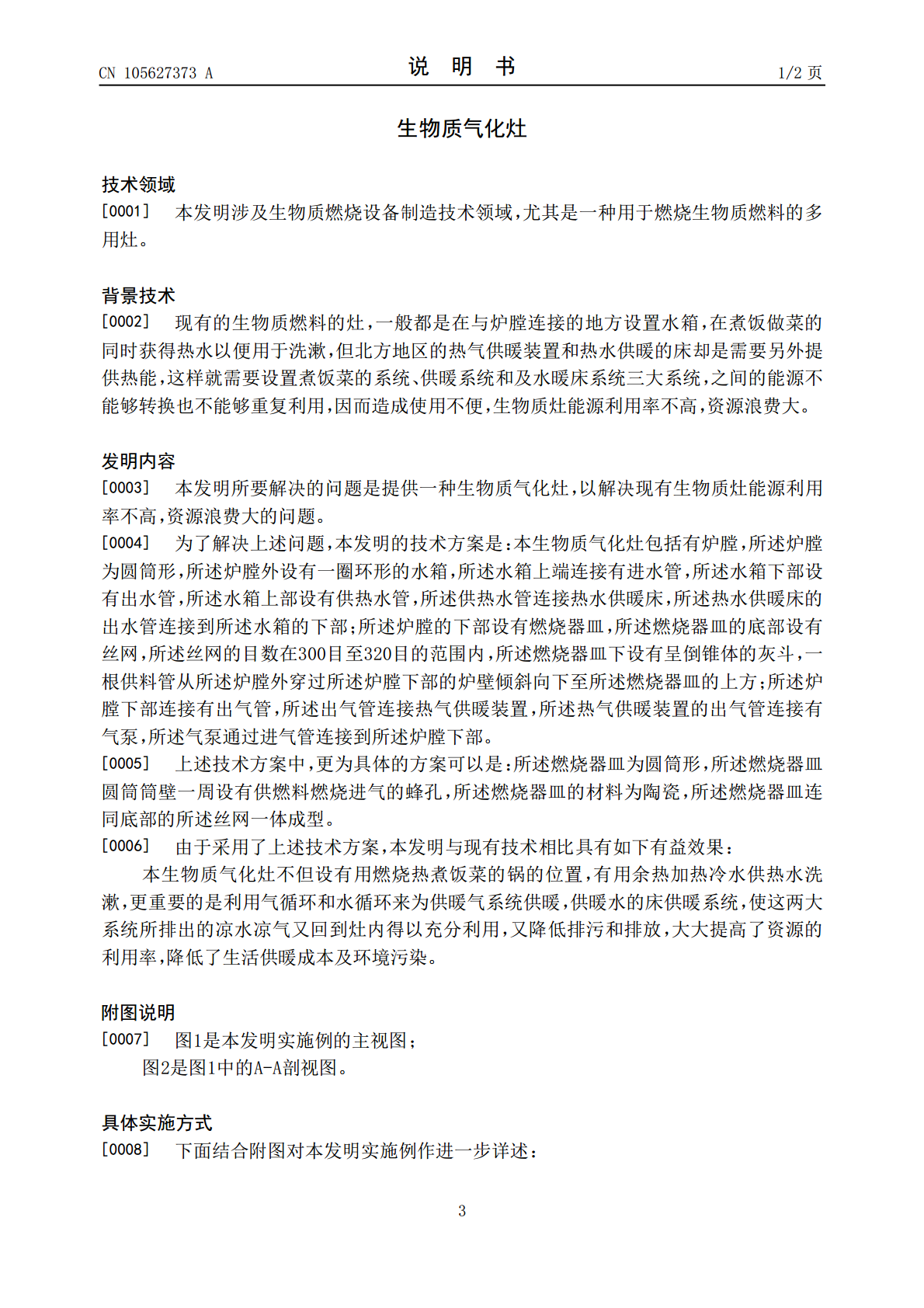

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105627373A(43)申请公布日2016.06.01(21)申请号201610090530.9(22)申请日2016.02.18(71)申请人柳州东侯生物能源科技有限公司地址545006广西壮族自治区柳州市柳东新区官塘创业园研发中心2号楼5楼510号（高新区）(72)发明人韦泉(74)专利代理机构柳州市集智专利商标事务所45102代理人韦永青(51)Int.Cl.F24B1/183(2006.01)F24B1/191(2006.01)权利要求书1页说明书2页附图2页(54)发明名称生物质气化灶(57)摘要本发明公开了一种生物质气化灶，包括有炉膛，所述炉膛外设有一圈环形的水箱，水箱上连接有进水管和出水管，所述水箱上部设有供热水管，所述供热水管连接热水供暖床，所述热水供暖床的出水管连接到所述水箱的下部；所述炉膛的下部设有燃烧器皿，所述燃烧器皿下设有呈倒锥体的灰斗，一根供料管从所述炉膛外穿过所述炉膛下部的炉壁倾斜向下至所述燃烧器皿的上方；所述炉膛下部连接有出气管，所述出气管连接热气供暖装置，所述热气供暖装置的出气管连接有气泵，所述气泵通过进气管连接到所述炉膛下部。本发明可以解决现有生物质灶能源利用率不高，资源浪费大的问题。CN105627373ACN105627373A权利要求书1/1页1.一种生物质气化灶，包括有炉膛，其特征在于：所述炉膛为圆筒形，所述炉膛外设有一圈环形的水箱，所述水箱上端连接有进水管，所述水箱下部设有出水管，所述水箱上部设有供热水管，所述供热水管连接热水供暖床，所述热水供暖床的出水管连接到所述水箱的下部；所述炉膛的下部设有燃烧器皿，所述燃烧器皿的底部设有丝网，所述丝网的目数在300目至320目的范围内，所述燃烧器皿下设有呈倒锥体的灰斗，一根供料管从所述炉膛外穿过所述炉膛下部的炉壁倾斜向下至所述燃烧器皿的上方；所述炉膛下部连接有出气管，所述出气管连接热气供暖装置，所述热气供暖装置的出气管连接有气泵，所述气泵通过进气管连接到所述炉膛下部。2.根据权利要求1所述的生物质气化灶，其特征在于：所述燃烧器皿为圆筒形，所述燃烧器皿圆筒筒壁一周设有供燃料燃烧进气的蜂孔，所述燃烧器皿的材料为陶瓷，所述燃烧器皿连同底部的所述丝网一体成型。2CN105627373A说明书1/2页生物质气化灶技术领域[0001]本发明涉及生物质燃烧设备制造技术领域，尤其是一种用于燃烧生物质燃料的多用灶。背景技术[0002]现有的生物质燃料的灶，一般都是在与炉膛连接的地方设置水箱，在煮饭做菜的同时获得热水以便用于洗漱，但北方地区的热气供暖装置和热水供暖的床却是需要另外提供热能，这样就需要设置煮饭菜的系统、供暖系统和及水暖床系统三大系统，之间的能源不能够转换也不能够重复利用，因而造成使用不便，生物质灶能源利用率不高，资源浪费大。发明内容[0003]本发明所要解决的问题是提供一种生物质气化灶，以解决现有生物质灶能源利用率不高，资源浪费大的问题。[0004]为了解决上述问题，本发明的技术方案是：本生物质气化灶包括有炉膛，所述炉膛为圆筒形，所述炉膛外设有一圈环形的水箱，所述水箱上端连接有进水管，所述水箱下部设有出水管，所述水箱上部设有供热水管，所述供热水管连接热水供暖床，所述热水供暖床的出水管连接到所述水箱的下部；所述炉膛的下部设有燃烧器皿，所述燃烧器皿的底部设有丝网，所述丝网的目数在300目至320目的范围内，所述燃烧器皿下设有呈倒锥体的灰斗，一根供料管从所述炉膛外穿过所述炉膛下部的炉壁倾斜向下至所述燃烧器皿的上方；所述炉膛下部连接有出气管，所述出气管连接热气供暖装置，所述热气供暖装置的出气管连接有气泵，所述气泵通过进气管连接到所述炉膛下部。[0005]上述技术方案中，更为具体的方案可以是：所述燃烧器皿为圆筒形，所述燃烧器皿圆筒筒壁一周设有供燃料燃烧进气的蜂孔，所述燃烧器皿的材料为陶瓷，所述燃烧器皿连同底部的所述丝网一体成型。[0006]由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：本生物质气化灶不但设有用燃烧热煮饭菜的锅的位置，有用余热加热冷水供热水洗漱，更重要的是利用气循环和水循环来为供暖气系统供暖，供暖水的床供暖系统，使这两大系统所排出的凉水凉气又回到灶内得以充分利用，又降低排污和排放，大大提高了资源的利用率，降低了生活供暖成本及环境污染。附图说明[0007]图1是本发明实施例的主视图；图2是图1中的A-A剖视图。具体实施方式[0008]下面结合附图对本发明实施例作进一步详述：3CN105627373A说明书2/2页如图1、图2所示的生物质气化灶，它包括有炉膛18，炉膛18为圆筒形，上面可以放锅7，可以煮饭煮菜，同时圆形的锅可以使炉膛上部得到密封，不易漏烟
