多功能采暖节能环保炉.pdf

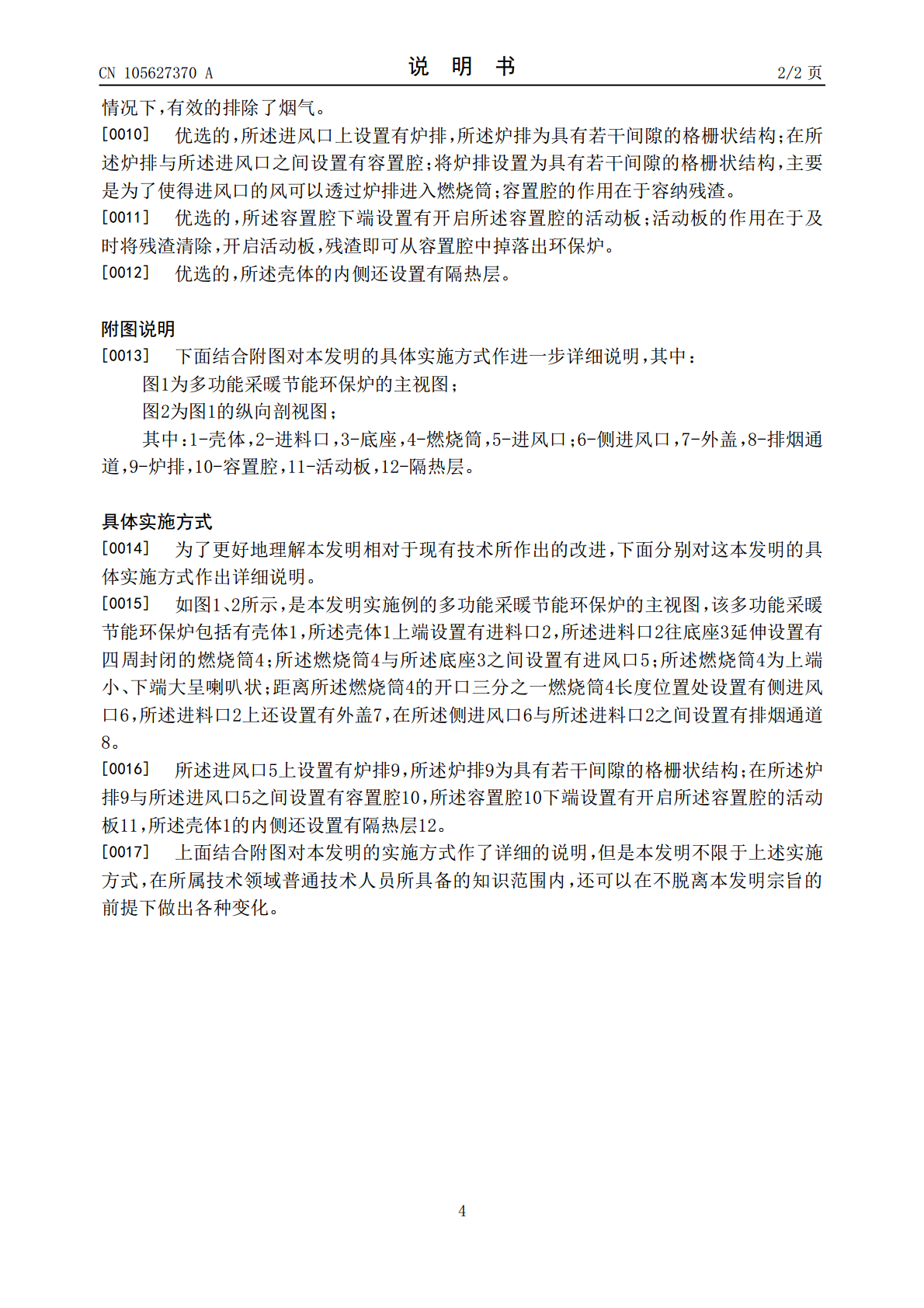

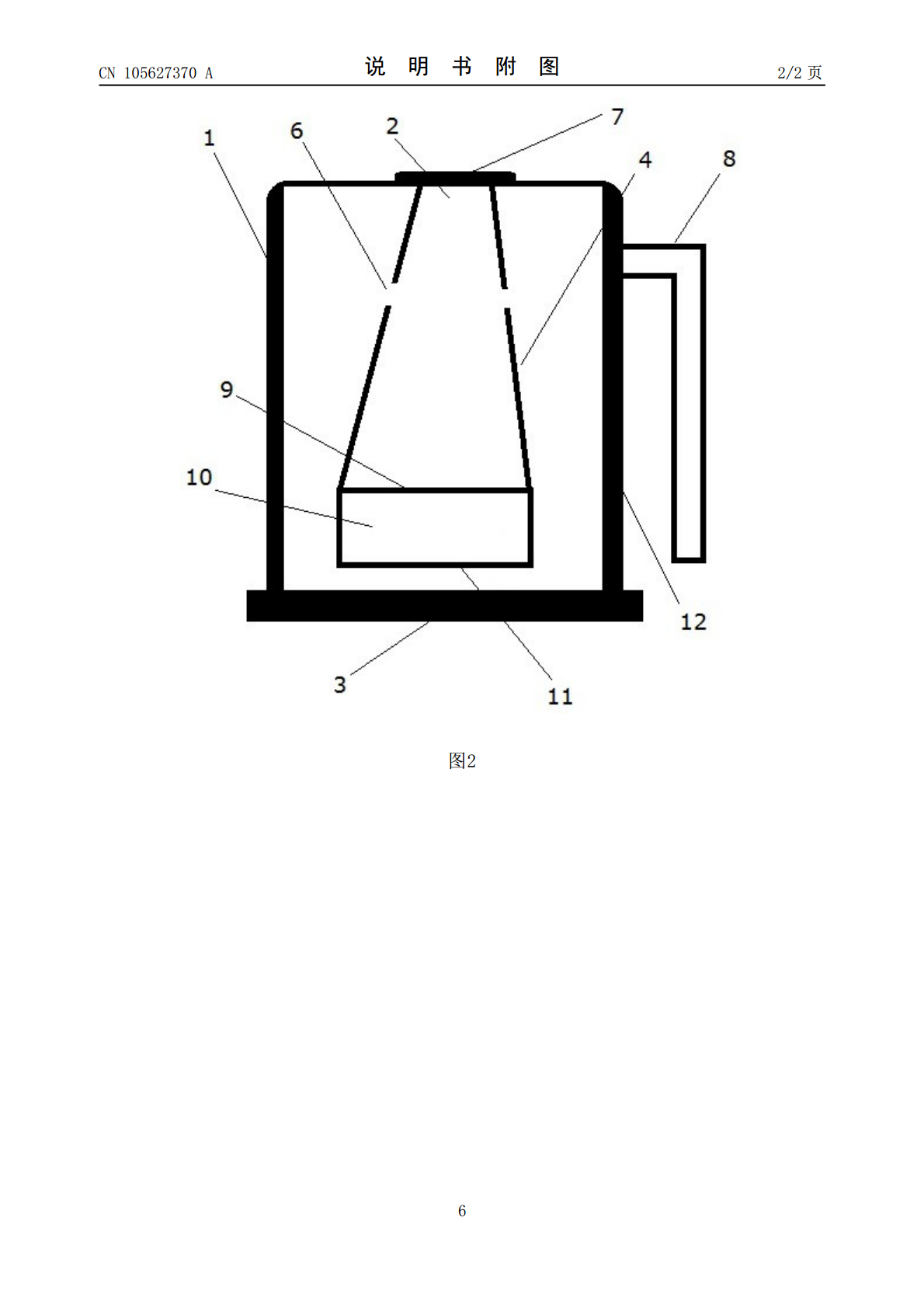

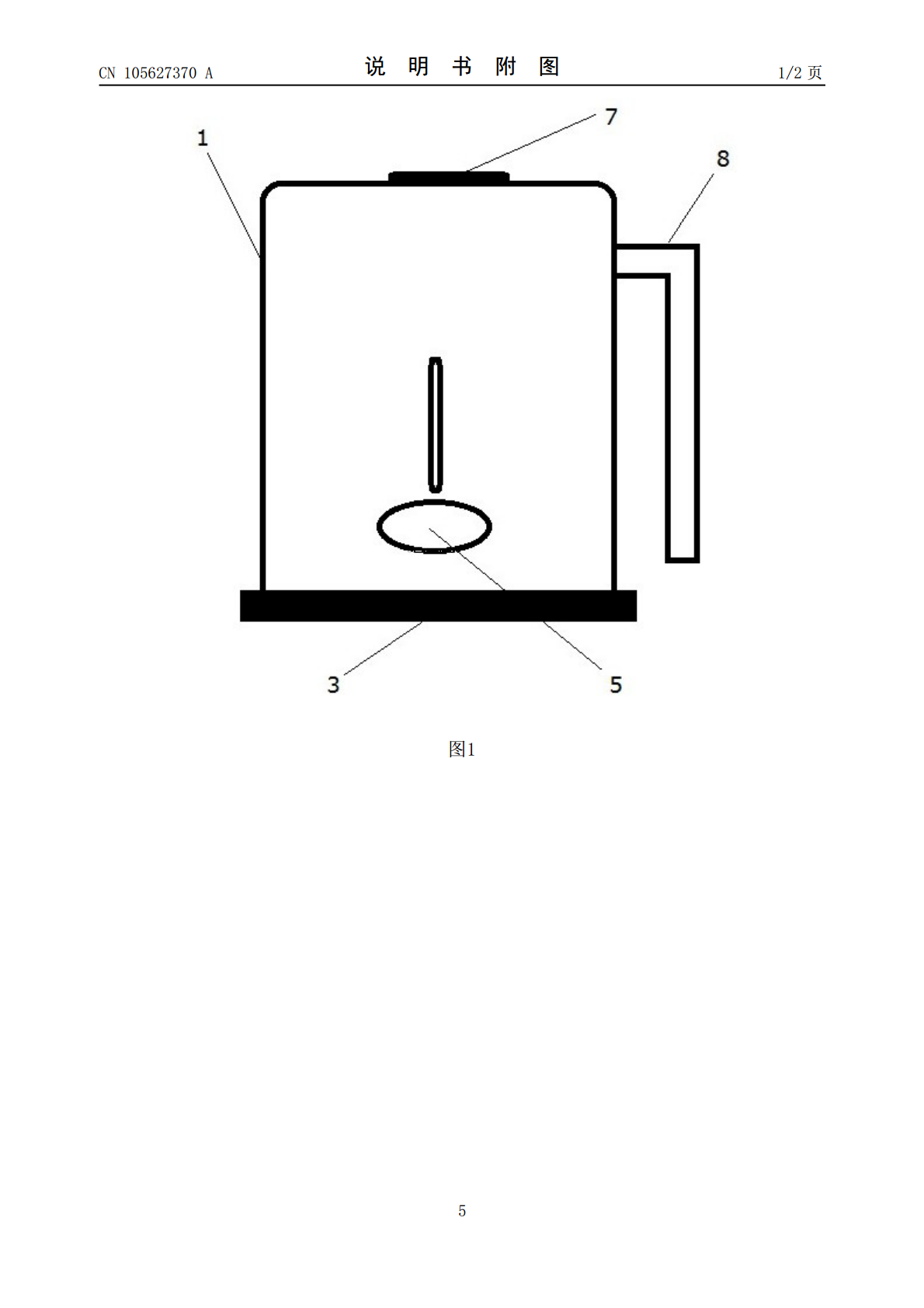

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105627370A(43)申请公布日2016.06.01(21)申请号201610117339.9(22)申请日2016.03.02(71)申请人无锡南理工科技发展有限公司地址214192江苏省无锡市锡山经济开发区芙蓉中三路99号(72)发明人张少磊(74)专利代理机构南京正联知识产权代理有限公司32243代理人胡定华(51)Int.Cl.F24B1/182(2006.01)F24B1/191(2006.01)权利要求书1页说明书2页附图2页(54)发明名称多功能采暖节能环保炉(57)摘要本发明公开了一种多功能采暖节能环保炉，包括有壳体，所述壳体上端设置有进料口，所述进料口往底座延伸设置有四周封闭的燃烧筒；所述燃烧筒与所述底座之间设置有进风口；所述燃烧筒为上端小、下端大呈喇叭状；距离所述燃烧筒的开口三分之一燃烧筒长度位置处设置有侧进风口。设置进料口，方便用户从壳体上端加入各种燃料，就燃料而言，功能多样；进风口、侧进风口与上端小、下端大呈喇叭状的燃烧筒相结合，使得从底部进来风不是直通进料口，而是与燃烧筒的靠近进料口的筒壁相切，形成往下的旋风，而从侧进风口进来的风由于底部进风口的原因形成对流，含氧气流在喇叭状的燃烧筒内回旋，使得燃料充分燃烧，节省燃料，提高了燃烧效率。CN105627370ACN105627370A权利要求书1/1页1.一种多功能采暖节能环保炉，包括有壳体，其特征在于，所述壳体上端设置有进料口，所述进料口往底座延伸设置有四周封闭的燃烧筒；所述燃烧筒与所述底座之间设置有进风口；所述燃烧筒为上端小、下端大呈喇叭状；距离所述燃烧筒的开口三分之一燃烧筒长度位置处设置有侧进风口。2.根据权利要求1所述的多功能采暖节能环保炉，其特征在于，所述进料口上还设置有外盖。3.根据权利要求2所述的多功能采暖节能环保炉，其特征在于，在所述侧进风口与所述进料口之间设置有排烟通道。4.根据权利要求3所述的多功能采暖节能环保炉，其特征在于，所述进风口上设置有炉排，所述炉排为具有若干间隙的格栅状结构；在所述炉排与所述进风口之间设置有容置腔。5.根据权利要求4所述的多功能采暖节能环保炉，其特征在于，所述容置腔下端设置有开启所述容置腔的活动板。6.根据权利要求5所述的多功能采暖节能环保炉，其特征在于，所述壳体的内侧还设置有隔热层。2CN105627370A说明书1/2页多功能采暖节能环保炉技术领域[0001]本发明涉及环保节能技术领域，尤其是涉及一种适用于农村市场、可燃烧多种能源的多功能采暖节能环保炉。背景技术[0002]燃煤锅炉是现今我国锅炉市场中占有使用率最高的一类锅炉。但这个最为普及的燃煤锅炉却有着非常严重的缺点：高耗能，高污染；无论是国家有关部门的规定，还是民众对环境保护的要求；都是在推动燃煤锅炉进行一次变革：提高燃煤锅炉的燃烧利用率，降低燃煤锅炉的排放污染。[0003]在中国专利文献CN105258328A中公开了一种燃煤环保炉，具体采用的技术方案是：在置煤炉排上添加燃煤，在置炭炉排上添加焦炭，由于焦炭具有优越的可燃性能，置炭炉排上方区域便形成了高温区，燃煤可燃性能差于焦炭，其在燃烧过程中，存在不能充分燃烧，产生“黑烟”的现象，由于燃煤所在燃烧室中没有烟气排出口，故“黑烟”只能经由换热管导入焦炭所在燃烧室，由置炭炉排正上方的烟囱排出炉外，在排出过程中，“黑烟”中的可燃性物质在置炭炉排上方的高温区得到了充分燃烧，从而达到了消除“黑烟”现象及解决燃煤燃烧不充分问题的目的；“黑烟”在通过换热管时，与侧置水箱中的水进行热交换，使侧置水箱中的水温升高，提高了热量利用效率。[0004]但是，从市场上的使用情况来看，该燃煤环保炉还是存在一定的缺陷，燃烧不充分且燃烧的燃料比较单一。发明内容[0005]本发明要解决的技术问题是提供一种结构科学合理、燃烧充分、节省燃料的多功能采暖节能环保炉。[0006]为解决上述技术问题，本发明采用的技术方案是，该多功能采暖节能环保炉，包括有壳体，所述壳体上端设置有进料口，所述进料口往底座延伸设置有四周封闭的燃烧筒；所述燃烧筒与所述底座之间设置有进风口；所述燃烧筒为上端小、下端大呈喇叭状；距离所述燃烧筒的开口三分之一燃烧筒长度位置处设置有侧进风口。[0007]在上述技术方案中，设置进料口，方便用户从壳体上端加入各种燃料，就燃料而言，功能多样；进风口、侧进风口与上端小、下端大呈喇叭状的燃烧筒相结合，使得从底部进来风不是直通进料口，而是与燃烧筒的靠近进料口的筒壁相切，形成往下的旋风，而从侧进风口进来的风由于底部进风口的原因形成对流，含氧气流在喇叭状的燃烧筒内回旋，使得燃料充分燃烧，节省燃料，提高了燃烧效率。[0008]优选的，所述进料口上还设置有外盖；
