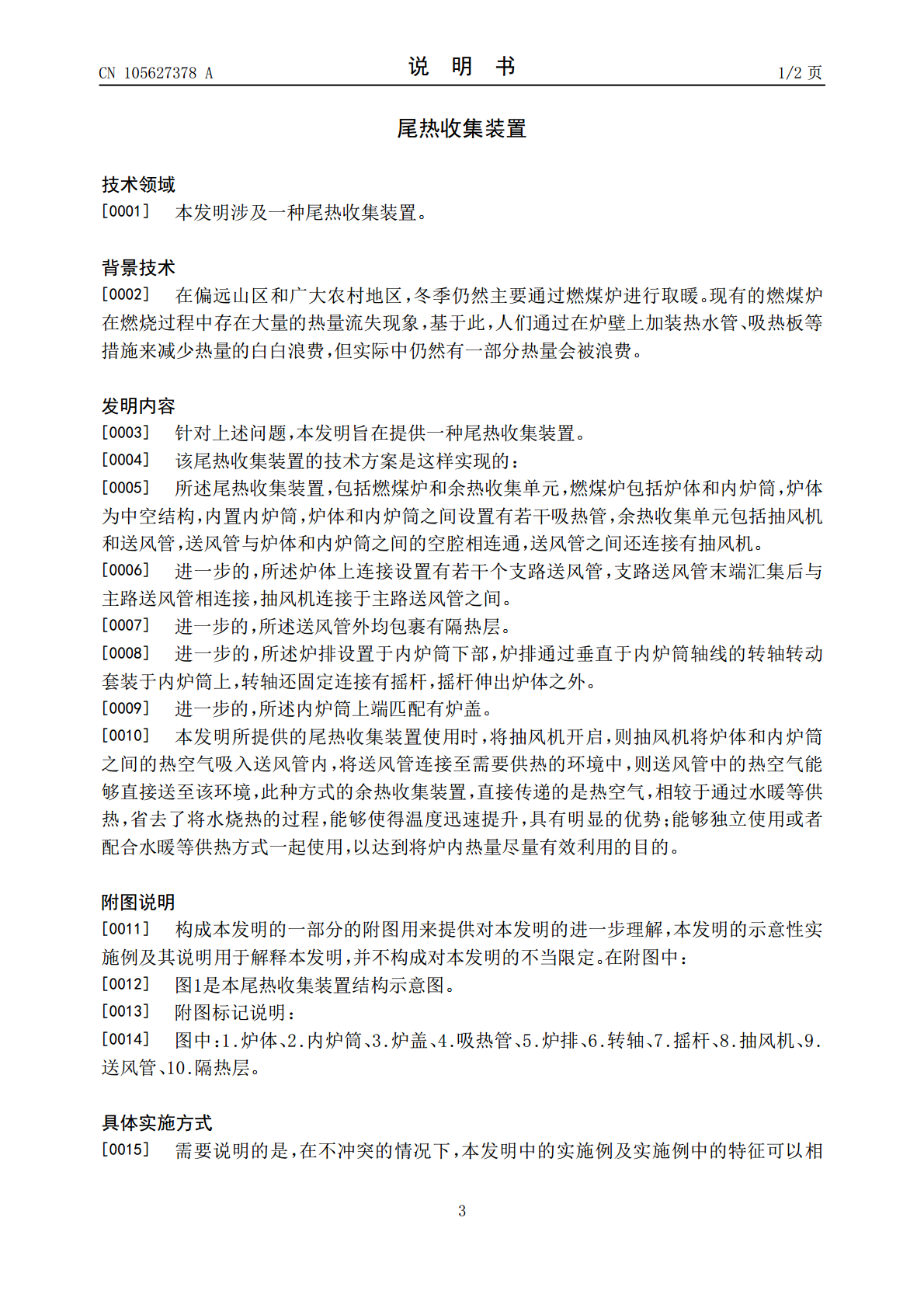

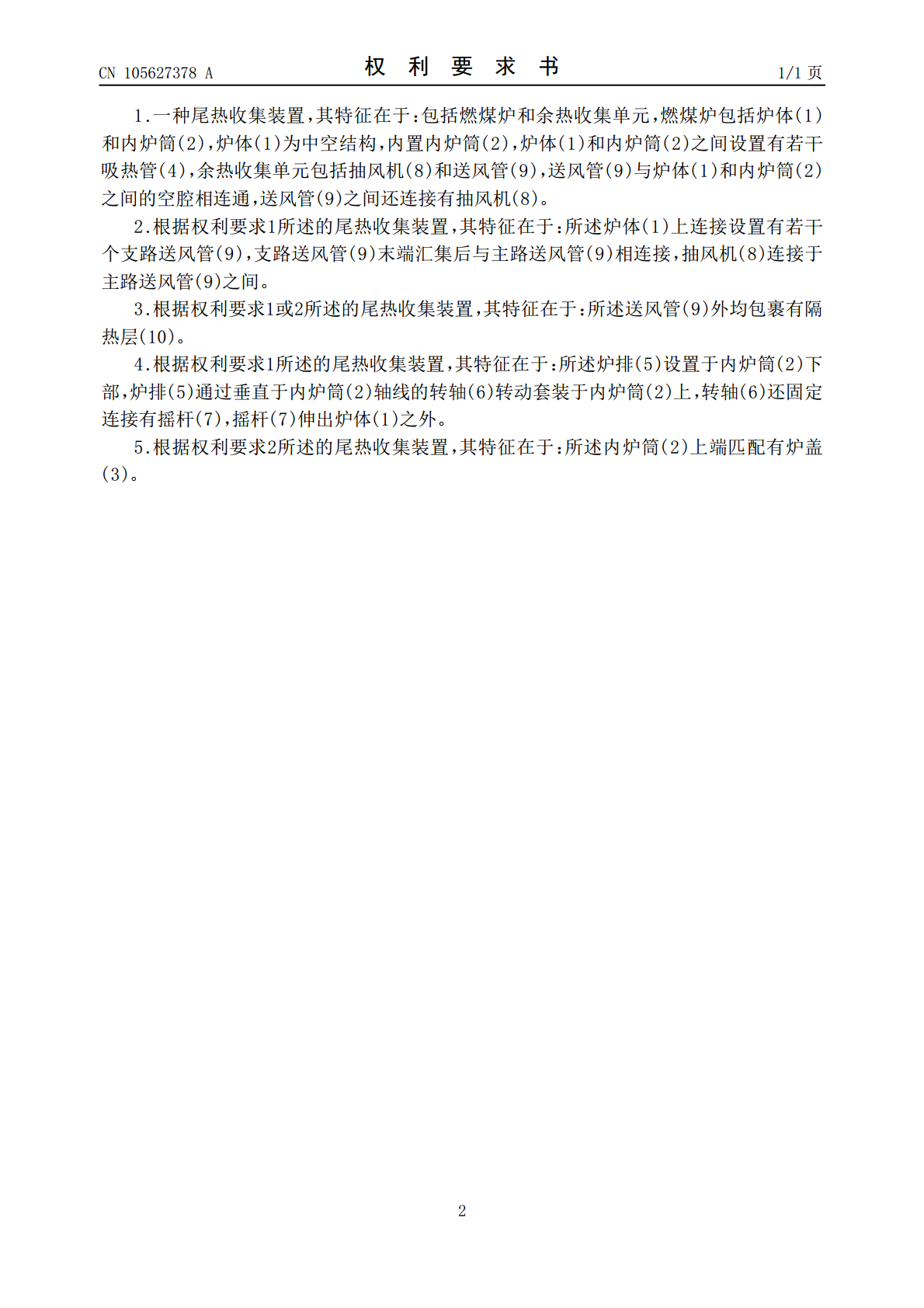

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105627378A(43)申请公布日2016.06.01(21)申请号201511026849.7(22)申请日2015.12.28(71)申请人天津三堂环保科技有限公司地址301821天津市宝坻区牛道口镇赵各庄村北(72)发明人金连仲(74)专利代理机构天津滨海科纬知识产权代理有限公司12211代理人杨慧玲(51)Int.Cl.F24B7/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称尾热收集装置(57)摘要本发明所述尾热收集装置，包括燃煤炉和余热收集单元，燃煤炉包括炉体和内炉筒，炉体为中空结构，内置内炉筒，炉体和内炉筒之间设置有若干吸热管，余热收集单元包括抽风机和送风管，送风管与炉体和内炉筒之间的空腔相连通，送风管之间还连接有抽风机。本尾热收集装置使用时，将抽风机开启，则抽风机将炉体和内炉筒之间的热空气吸入送风管内，将送风管连接至需要供热的环境中，则送风管中的热空气能够直接送至该环境，相较于通过水暖等供热，省去了将水烧热的过程，能够使得温度迅速提升，具有明显的优势；能够独立使用或者配合水暖等供热方式一起使用，以达到将炉内热量尽量有效利用的目的。CN105627378ACN105627378A权利要求书1/1页1.一种尾热收集装置，其特征在于：包括燃煤炉和余热收集单元，燃煤炉包括炉体(1)和内炉筒(2)，炉体(1)为中空结构，内置内炉筒(2)，炉体(1)和内炉筒(2)之间设置有若干吸热管(4)，余热收集单元包括抽风机(8)和送风管(9)，送风管(9)与炉体(1)和内炉筒(2)之间的空腔相连通，送风管(9)之间还连接有抽风机(8)。2.根据权利要求1所述的尾热收集装置，其特征在于：所述炉体(1)上连接设置有若干个支路送风管(9)，支路送风管(9)末端汇集后与主路送风管(9)相连接，抽风机(8)连接于主路送风管(9)之间。3.根据权利要求1或2所述的尾热收集装置，其特征在于：所述送风管(9)外均包裹有隔热层(10)。4.根据权利要求1所述的尾热收集装置，其特征在于：所述炉排(5)设置于内炉筒(2)下部，炉排(5)通过垂直于内炉筒(2)轴线的转轴(6)转动套装于内炉筒(2)上，转轴(6)还固定连接有摇杆(7)，摇杆(7)伸出炉体(1)之外。5.根据权利要求2所述的尾热收集装置，其特征在于：所述内炉筒(2)上端匹配有炉盖(3)。2CN105627378A说明书1/2页尾热收集装置技术领域[0001]本发明涉及一种尾热收集装置。背景技术[0002]在偏远山区和广大农村地区，冬季仍然主要通过燃煤炉进行取暖。现有的燃煤炉在燃烧过程中存在大量的热量流失现象，基于此，人们通过在炉壁上加装热水管、吸热板等措施来减少热量的白白浪费，但实际中仍然有一部分热量会被浪费。发明内容[0003]针对上述问题，本发明旨在提供一种尾热收集装置。[0004]该尾热收集装置的技术方案是这样实现的：[0005]所述尾热收集装置，包括燃煤炉和余热收集单元，燃煤炉包括炉体和内炉筒，炉体为中空结构，内置内炉筒，炉体和内炉筒之间设置有若干吸热管，余热收集单元包括抽风机和送风管，送风管与炉体和内炉筒之间的空腔相连通，送风管之间还连接有抽风机。[0006]进一步的，所述炉体上连接设置有若干个支路送风管，支路送风管末端汇集后与主路送风管相连接，抽风机连接于主路送风管之间。[0007]进一步的，所述送风管外均包裹有隔热层。[0008]进一步的，所述炉排设置于内炉筒下部，炉排通过垂直于内炉筒轴线的转轴转动套装于内炉筒上，转轴还固定连接有摇杆，摇杆伸出炉体之外。[0009]进一步的，所述内炉筒上端匹配有炉盖。[0010]本发明所提供的尾热收集装置使用时，将抽风机开启，则抽风机将炉体和内炉筒之间的热空气吸入送风管内，将送风管连接至需要供热的环境中，则送风管中的热空气能够直接送至该环境，此种方式的余热收集装置，直接传递的是热空气，相较于通过水暖等供热，省去了将水烧热的过程，能够使得温度迅速提升，具有明显的优势；能够独立使用或者配合水暖等供热方式一起使用，以达到将炉内热量尽量有效利用的目的。附图说明[0011]构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：[0012]图1是本尾热收集装置结构示意图。[0013]附图标记说明：[0014]图中：1.炉体、2.内炉筒、3.炉盖、4.吸热管、5.炉排、6.转轴、7.摇杆、8.抽风机、9.送风管、10.隔热层。具体实施方式[0015]需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相3CN105627378A说明书2/2页互组合。[0016
