基于复合功能型外加剂的海工混凝土.pdf

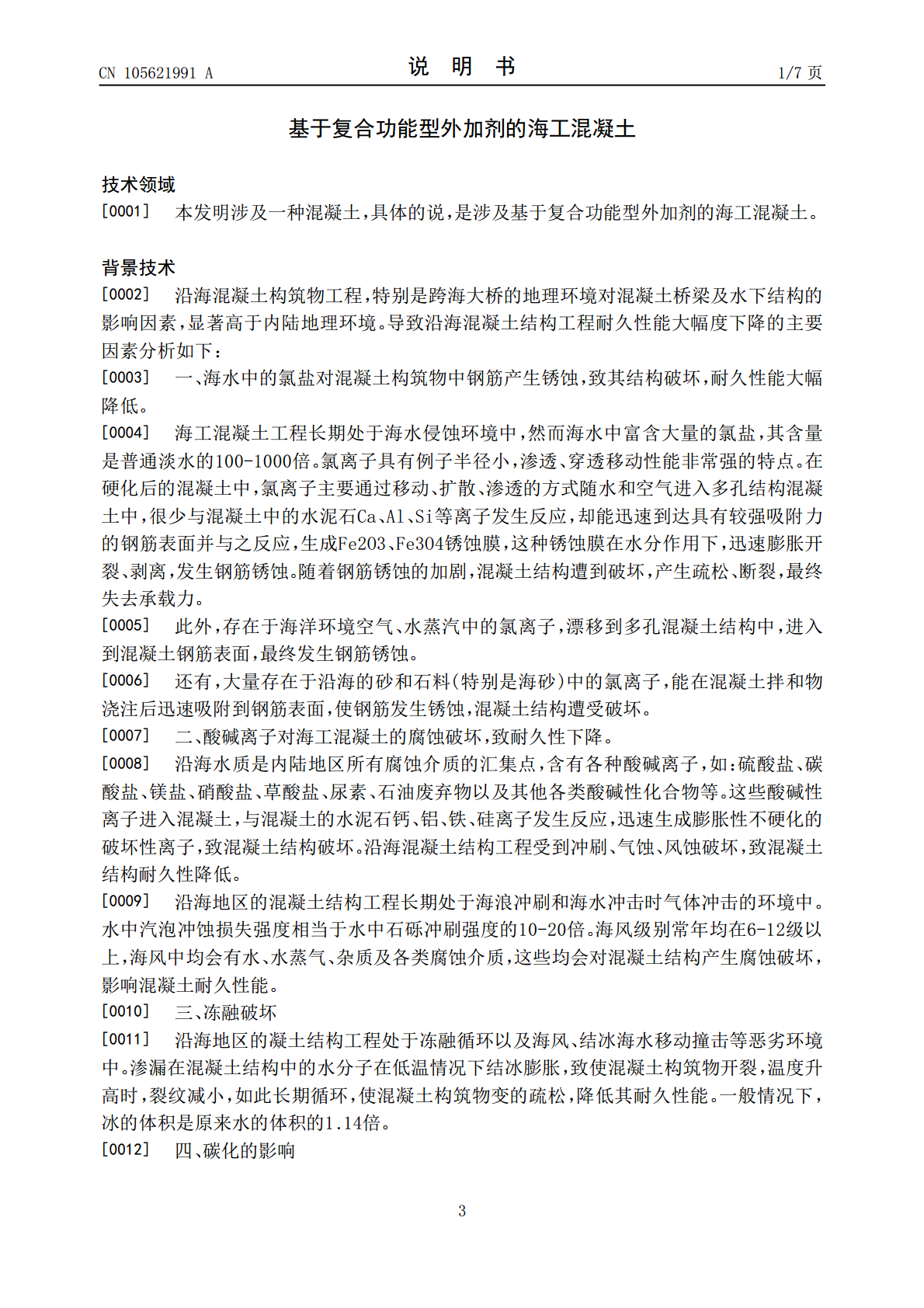

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105621991A(43)申请公布日2016.06.01(21)申请号201610013084.1(22)申请日2016.01.08(71)申请人中电建路桥集团有限公司地址100000北京市海淀区车公庄西路22号海赋国际大厦A座10层(72)发明人陈钒潘家奇刘振江苏笮斌(74)专利代理机构成都顶峰专利事务所(普通合伙)51224代理人任远高(51)Int.Cl.C04B28/00(2006.01)C04B111/74(2006.01)C04B111/24(2006.01)权利要求书1页说明书7页(54)发明名称基于复合功能型外加剂的海工混凝土(57)摘要本发明公开了基于复合功能型外加剂的海工混凝土，解决了现有混凝土耐久性差、抗腐蚀性差等缺陷。该海工混凝土包括以下重量份原料混合而成：热水泥100份，I级粉煤灰25-30份，粒化高炉矿渣粉25-30份，防裂抗蚀增塑剂0.5-1.5份，中粗砂250-280份，二级配碎石360-400份，水50-60份；其中，按重量百分比计，所述防裂抗蚀增塑剂包括以下成分：20-30％的减缩增塑剂、5-15％的酸和能产生酸的物质、1-6％的抗蚀剂、0.1-1％的催化剂、1-3％的中和剂、0.1-0.3％的憎水剂、5-40％的微膨胀剂、0.05-0.5％的引气剂、1-5％的密实剂和15-55％的载体。本发明的强度、耐久性及抗氯离子渗透性、氯离子的扩散系数均得到了加强。CN105621991ACN105621991A权利要求书1/1页1.基于复合功能型外加剂的海工混凝土，其特征在于，包括以下重量份原料混合而成：热水泥100份，I级粉煤灰25-30份，粒化高炉矿渣粉25-30份，防裂抗蚀增塑剂0.5-1.5份，中粗砂250-280份，二级配碎石360-400份，水50-60份；其中，按重量百分比计，所述防裂抗蚀增塑剂包括以下成分：20-30％的减缩增塑剂、5-15％的酸和能产生酸的物质、1-6％的抗蚀剂、0.1-1％的催化剂、1-3％的中和剂、0.1-0.3％的憎水剂、5-40％的微膨胀剂、0.05-0.5％的引气剂、1-5％的密实剂和15-55％的载体。2.根据权利要求1所述的基于复合功能型外加剂的海工混凝土，其特征在于，按重量百分比计，所述热水泥的碱含量不大于0.6%。3.根据权利要求1所述的基于复合功能型外加剂的海工混凝土，其特征在于，所述粒化高炉矿渣粉为S95级矿粉，比表面积不小于400m2/kg且不超过450m2/kg。4.根据权利要求1所述的基于复合功能型外加剂的海工混凝土，其特征在于，所述I级粉煤灰的28D抗压强度比不小于75%。5.根据权利要求1所述的基于复合功能型外加剂的海工混凝土，其特征在于，按重量百分比计，所述防裂抗蚀增塑剂还包括6-20％保塑剂。6.根据权利要求1所述的基于复合功能型外加剂的海工混凝土，其特征在于，按重量百分比计，所述防裂抗蚀增塑剂还包括0.5-1.5％的纤维。7.根据权利要求1所述的基于复合功能型外加剂的海工混凝土，其特征在于，按重量百分比计，所述防裂抗蚀增塑剂还包括0.1-0.5％的保水剂，且所述保水剂、憎水剂、引气剂在合成时不同时加入。8.根据权利要求1所述的基于复合功能型外加剂的海工混凝土，其特征在于，所述中粗砂和所述二级配碎石为风干状态。2CN105621991A说明书1/7页基于复合功能型外加剂的海工混凝土技术领域[0001]本发明涉及一种混凝土，具体的说，是涉及基于复合功能型外加剂的海工混凝土。背景技术[0002]沿海混凝土构筑物工程，特别是跨海大桥的地理环境对混凝土桥梁及水下结构的影响因素，显著高于内陆地理环境。导致沿海混凝土结构工程耐久性能大幅度下降的主要因素分析如下：[0003]一、海水中的氯盐对混凝土构筑物中钢筋产生锈蚀，致其结构破坏，耐久性能大幅降低。[0004]海工混凝土工程长期处于海水侵蚀环境中，然而海水中富含大量的氯盐，其含量是普通淡水的100-1000倍。氯离子具有例子半径小，渗透、穿透移动性能非常强的特点。在硬化后的混凝土中，氯离子主要通过移动、扩散、渗透的方式随水和空气进入多孔结构混凝土中，很少与混凝土中的水泥石Ca、Al、Si等离子发生反应，却能迅速到达具有较强吸附力的钢筋表面并与之反应，生成Fe2O3、Fe3O4锈蚀膜，这种锈蚀膜在水分作用下，迅速膨胀开裂、剥离，发生钢筋锈蚀。随着钢筋锈蚀的加剧，混凝土结构遭到破坏，产生疏松、断裂，最终失去承载力。[0005]此外，存在于海洋环境空气、水蒸汽中的氯离子，漂移到多孔混凝土结构中，进入到混凝土钢筋表面，最终发生钢筋锈蚀。[0006]还有，大量存在于沿海的砂和石料(特别是海砂)中的氯离子，能在混凝土拌和物浇
