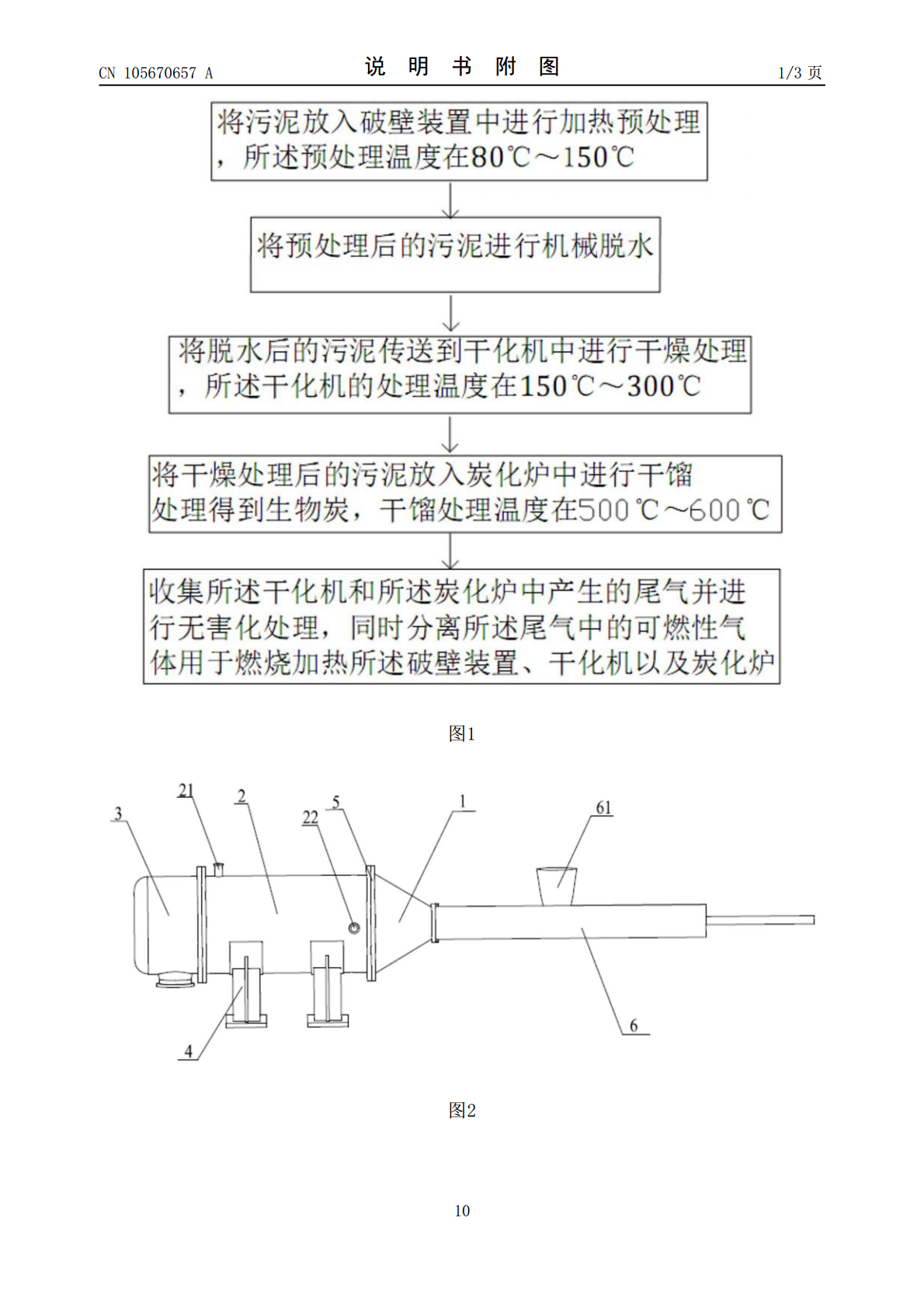

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105670657A(43)申请公布日2016.06.15(21)申请号201610069396.4(22)申请日2016.02.01(71)申请人苏州市自力化工设备有限公司地址215143江苏省苏州市相城区黄埭镇大街(72)发明人马雪明朱家俭(74)专利代理机构北京远大卓悦知识产权代理事务所(普通合伙)11369代理人史霞(51)Int.Cl.C10B53/00(2006.01)C02F11/18(2006.01)C02F11/12(2006.01)C02F11/14(2006.01)权利要求书1页说明书7页附图3页(54)发明名称市政污泥的无害化和资源化处理方法(57)摘要本发明公开了一种市政污泥的无害化和资源化处理方法，步骤一、将污泥放入破壁装置中进行加热预处理，所述预处理温度在80℃～150℃；步骤二、将预处理后的污泥进行机械脱水；步骤三、将脱水后的污泥传送到干化机中进行干燥处理，所述干化机的处理温度在150℃～300℃；步骤四、将干燥处理后的污泥放入炭化炉中进行干馏处理得到生物炭，干馏处理温度在500℃～600℃；步骤五、收集所述干化机和所述炭化炉中产生的尾气并进行无害化处理，同时分离所述尾气中的可燃性气体用于燃烧加热所述破壁装置、干化机以及炭化炉。解决了污泥不易处理、处理成本高的技术问题。CN105670657ACN105670657A权利要求书1/1页1.一种市政污泥的无害化和资源化处理方法，其特征在于，包括以下步骤：步骤一、将污泥放入破壁装置中进行加热预处理，所述预处理温度在80℃～150℃；步骤二、将预处理后的污泥进行机械脱水；步骤三、将脱水后的污泥传送到干化机中进行干燥处理，所述干化机的处理温度在150℃～300℃；步骤四、将干燥处理后的污泥放入炭化炉中进行干馏处理得到生物炭，干馏处理温度在500℃～600℃；步骤五、收集所述干化机和所述炭化炉中产生的尾气并进行无害化处理，同时分离所述尾气中的可燃性气体用于燃烧加热所述破壁装置、干化机以及炭化炉。2.如权利要求1所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤一中，先将污泥使用孔径为10～20mm的滤网，之后将过滤后的污泥经过往复式的压榨、挤压剪后送入所述破壁装置中进行加热预处理，将污泥加热预处理到至少80℃。3.如权利要求2所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤二中，将加热预处理后的污泥直接放入压滤机中进行压滤脱水，脱水挤压压力在1.0MPa～4.0MPa，压滤机保压2～6min，直到污泥的含水率在30％～40％。4.如权利要求3所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤三中，将脱水后的污泥破碎后通过传送带送入所述干化机中干燥，所述干化机为双轴空心桨叶蒸汽加热干燥机，将污泥在干化机中加热到至少150℃并且持续干燥1h～2h，直到污泥的含水率在8％～18％。5.如权利要求4所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤三中，将脱水后的污泥经过多级干化机干燥处理。6.如权利要求4或5所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤四中，将干燥后的污泥直接传送到入所述炭化炉中进行干馏，将污泥绝氧加热到至少500℃并持续处理3h～6h，直到污泥完全炭化变成可用于改善土质的生物炭。7.如权利要求6所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤五中，将干化机和所述炭化炉的排气口依次接入旋风除尘器和水汽分离器进行除尘，将除尘后的气体通入分气包中分离可燃性气体，并将剩余的气体依次通入到动力波洗涤塔和光催化尾气处理塔中进行尾气净化处理。8.如权利要求7所述的市政污泥的无害化和资源化处理方法，其特征在于，所述破壁装置、干化机以及炭化炉所用的热量来源于蒸汽发生装置、工业余热、导热油中的一种或几种，其中工业余热选自蒸汽余热、废气余热、烟气余热、冷却基质余热、油田伴生气、炼油气中的一种或几种。9.如权利要求8所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤五中，将所述可燃性气体燃烧用于为工业生成提供能量或者直接为所述破壁装置、干化机以及炭化炉提供能量。10.如权利要求9所述的市政污泥的无害化和资源化处理方法，其特征在于，所述步骤三中，在脱水后的污泥中按一定比例添加入硅藻土、膨润土和石灰后再送入所述干化机中进行干燥，其中，硅藻土添加1wt％～5wt％、膨润土添加2wt％～8wt％、石灰添加1wt％～3wt％。2CN105670657A说明书1/7页市政污泥的无害化和资源化处理方法技术领域[0001]本发明属于环境生态工程技术领域，特别涉及一种市政污泥的无害化和资源化处理方法。背景技术[0002]污水处理厂
