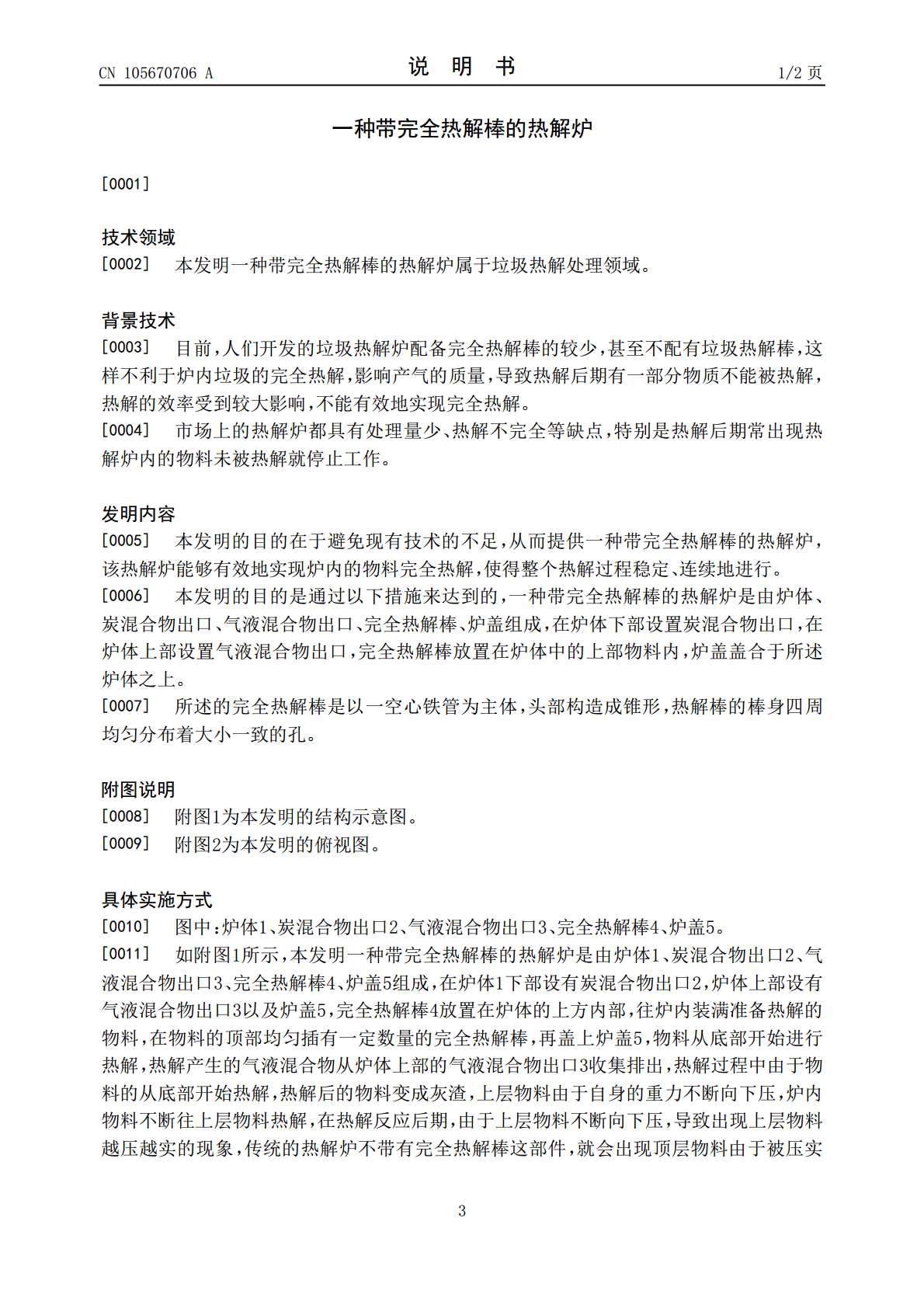

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105670706A(43)申请公布日2016.06.15(21)申请号201610206860.X(22)申请日2016.04.06(71)申请人吴桂香地址511486广东省广州市番禺区桥南街草河村市南路北街17号申请人岑彩凤劳家丽(72)发明人吴桂香(74)专利代理机构广州市华创源专利事务所有限公司44210代理人吴宝仪(51)Int.Cl.C10J3/72(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种带完全热解棒的热解炉(57)摘要本发明一种带完全热解棒的热解炉属于垃圾热解领域，它是由炉体、炭混合物出口、气液混合物出口、完全热解棒、炉盖组成，在炉体下部设置炭混合物出口，在炉体上部设置气液混合物出口以及炉盖，完全热解棒放置在炉体的上方内部。本发明结构简单，能够有效地实现炉内的物料完全热解，使得整个热解过程稳定、连续地进行。CN105670706ACN105670706A权利要求书1/1页1.一种带完全热解棒的热解炉，由炉体、炭混合物出口、气液混合物出口、完全热解棒、炉盖组成，在炉体下部设置炭混合物出口，在炉体上部设置气液混合物出口以及炉盖，完全热解棒放置在炉体的上方内部。2.根据权利要求1所述的一种带完全热解棒的热解炉，其特征是：所述完全热解棒是由一铁管作为主体。3.根据权利要求1所述的一种带完全热解棒的热解炉，其特征是：完全热解棒的头部呈锥形设计。4.根据权利要求1所述的一种带完全热解棒的热解炉，其特征是：完全热解棒的棒身四周均匀分布着大小一致的孔。5.根据权利要求1所述的一种带完全热解棒的热解炉，其特征是：完全热解棒纵向放置于炉体上方的内部。6.根据权利要求3所述的一种带完全热解棒的热解炉，其特征是：所述的完全热解棒的头部朝向炉底。2CN105670706A说明书1/2页一种带完全热解棒的热解炉[0001]技术领域[0002]本发明一种带完全热解棒的热解炉属于垃圾热解处理领域。背景技术[0003]目前，人们开发的垃圾热解炉配备完全热解棒的较少，甚至不配有垃圾热解棒，这样不利于炉内垃圾的完全热解，影响产气的质量，导致热解后期有一部分物质不能被热解，热解的效率受到较大影响，不能有效地实现完全热解。[0004]市场上的热解炉都具有处理量少、热解不完全等缺点，特别是热解后期常出现热解炉内的物料未被热解就停止工作。发明内容[0005]本发明的目的在于避免现有技术的不足，从而提供一种带完全热解棒的热解炉，该热解炉能够有效地实现炉内的物料完全热解，使得整个热解过程稳定、连续地进行。[0006]本发明的目的是通过以下措施来达到的，一种带完全热解棒的热解炉是由炉体、炭混合物出口、气液混合物出口、完全热解棒、炉盖组成，在炉体下部设置炭混合物出口，在炉体上部设置气液混合物出口，完全热解棒放置在炉体中的上部物料内，炉盖盖合于所述炉体之上。[0007]所述的完全热解棒是以一空心铁管为主体，头部构造成锥形，热解棒的棒身四周均匀分布着大小一致的孔。附图说明[0008]附图1为本发明的结构示意图。[0009]附图2为本发明的俯视图。具体实施方式[0010]图中：炉体1、炭混合物出口2、气液混合物出口3、完全热解棒4、炉盖5。[0011]如附图1所示，本发明一种带完全热解棒的热解炉是由炉体1、炭混合物出口2、气液混合物出口3、完全热解棒4、炉盖5组成，在炉体1下部设有炭混合物出口2，炉体上部设有气液混合物出口3以及炉盖5，完全热解棒4放置在炉体的上方内部，往炉内装满准备热解的物料，在物料的顶部均匀插有一定数量的完全热解棒，再盖上炉盖5，物料从底部开始进行热解，热解产生的气液混合物从炉体上部的气液混合物出口3收集排出，热解过程中由于物料的从底部开始热解，热解后的物料变成灰渣，上层物料由于自身的重力不断向下压，炉内物料不断往上层物料热解，在热解反应后期，由于上层物料不断向下压，导致出现上层物料越压越实的现象，传统的热解炉不带有完全热解棒这部件，就会出现顶层物料由于被压实3CN105670706A说明书2/2页而不能被热解，严重影响热解反应的进行。本发明一种带完全热解棒的热解炉能有效地解决这一难题，当上层物料被压实后，由于下层物料热解后变成灰渣，对完全热解棒的阻力变小，再加上完全热解棒头部的设计成锥形，更有利于完全热解棒向下层灰渣移动，当完全热解棒掉到下层灰渣后，上层物料形成一蜂窝煤效应。[0012]如附图2，热量能够从原来的完全热解棒形成的柱状空隙内通过，从而使得上层物料被热解，整个热解炉内的物料都被完全热解。4CN105670706A说明书附图1/1页图1图25
