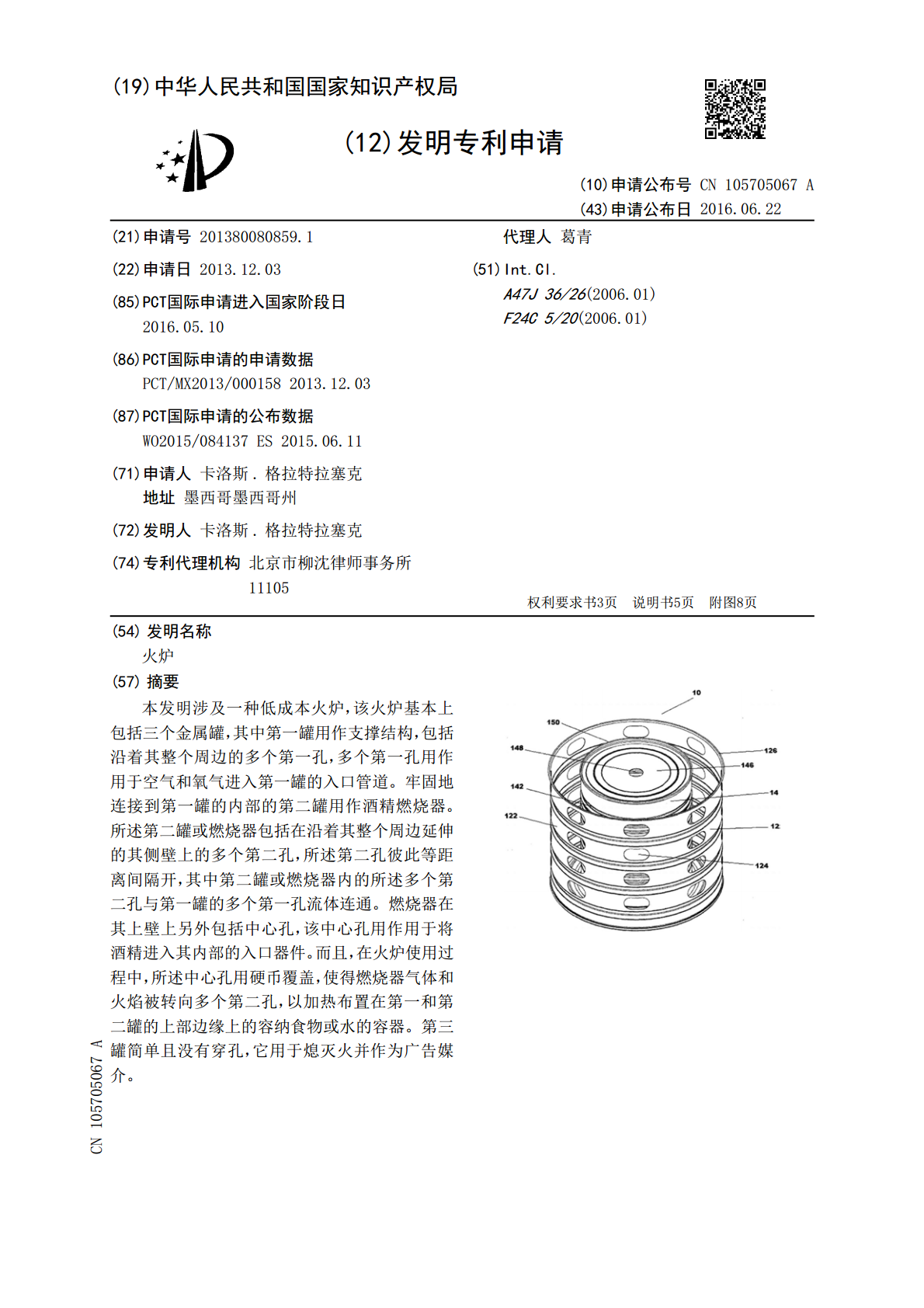

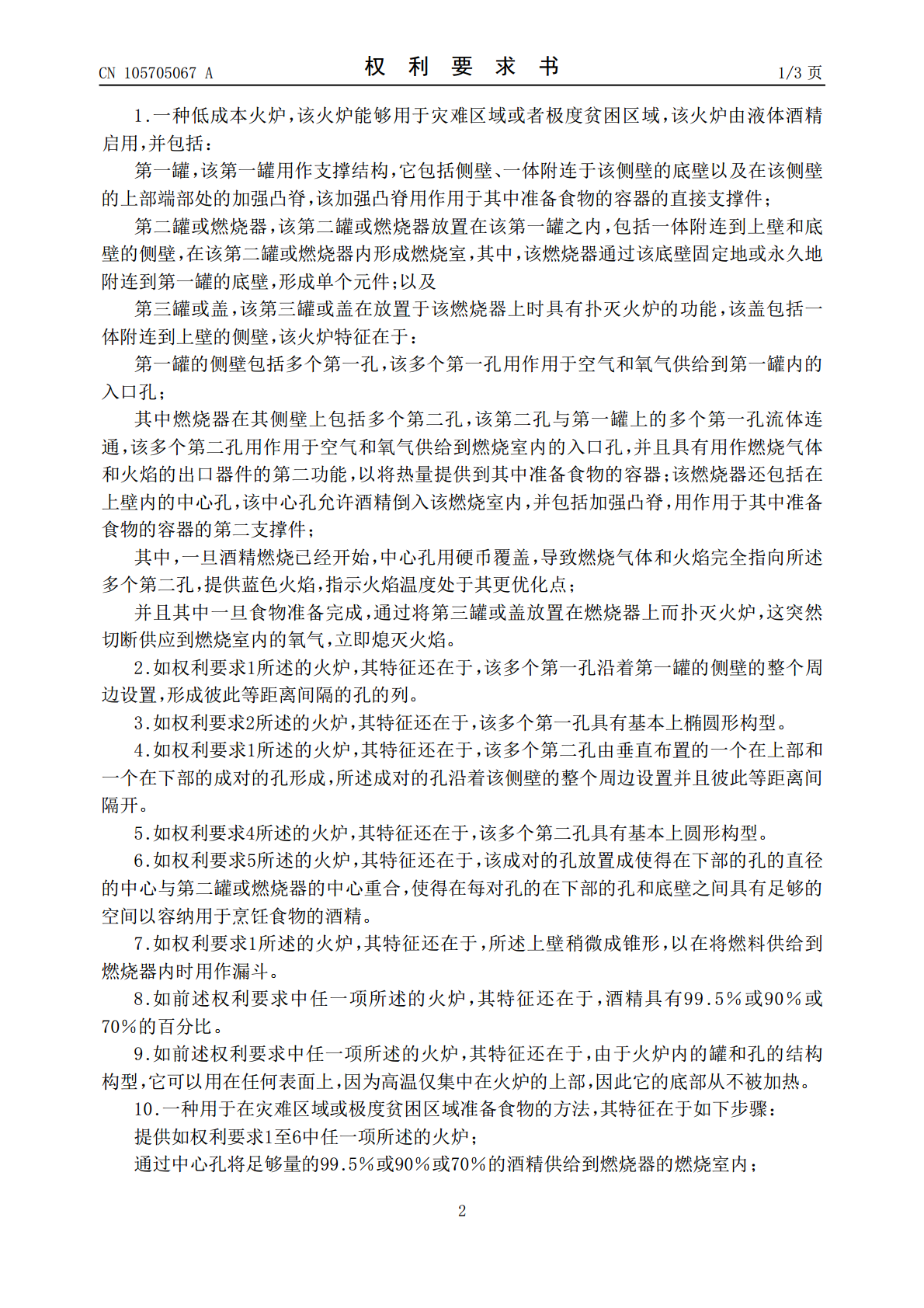

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105705067A(43)申请公布日2016.06.22(21)申请号201380080859.1代理人葛青(22)申请日2013.12.03(51)Int.Cl.(2006.01)(85)PCT国际申请进入国家阶段日A47J36/26(2006.01)2016.05.10F24C5/20(86)PCT国际申请的申请数据PCT/MX2013/0001582013.12.03(87)PCT国际申请的公布数据WO2015/084137ES2015.06.11(71)申请人卡洛斯.格拉特拉塞克地址墨西哥墨西哥州(72)发明人卡洛斯.格拉特拉塞克(74)专利代理机构北京市柳沈律师事务所11105权利要求书3页说明书5页附图8页(54)发明名称火炉(57)摘要本发明涉及一种低成本火炉，该火炉基本上包括三个金属罐，其中第一罐用作支撑结构，包括沿着其整个周边的多个第一孔，多个第一孔用作用于空气和氧气进入第一罐的入口管道。牢固地连接到第一罐的内部的第二罐用作酒精燃烧器。所述第二罐或燃烧器包括在沿着其整个周边延伸的其侧壁上的多个第二孔，所述第二孔彼此等距离间隔开，其中第二罐或燃烧器内的所述多个第二孔与第一罐的多个第一孔流体连通。燃烧器在其上壁上另外包括中心孔，该中心孔用作用于将酒精进入其内部的入口器件。而且，在火炉使用过程中，所述中心孔用硬币覆盖，使得燃烧器气体和火焰被转向多个第二孔，以加热布置在第一和第二罐的上部边缘上的容纳食物或水的容器。第三罐简单且没有穿孔，它用于熄灭火并作为广告媒介。CN105705067ACN105705067A权利要求书1/3页1.一种低成本火炉，该火炉能够用于灾难区域或者极度贫困区域，该火炉由液体酒精启用，并包括：第一罐，该第一罐用作支撑结构，它包括侧壁、一体附连于该侧壁的底壁以及在该侧壁的上部端部处的加强凸脊，该加强凸脊用作用于其中准备食物的容器的直接支撑件；第二罐或燃烧器，该第二罐或燃烧器放置在该第一罐之内，包括一体附连到上壁和底壁的侧壁，在该第二罐或燃烧器内形成燃烧室，其中，该燃烧器通过该底壁固定地或永久地附连到第一罐的底壁，形成单个元件；以及第三罐或盖，该第三罐或盖在放置于该燃烧器上时具有扑灭火炉的功能，该盖包括一体附连到上壁的侧壁，该火炉特征在于：第一罐的侧壁包括多个第一孔，该多个第一孔用作用于空气和氧气供给到第一罐内的入口孔；其中燃烧器在其侧壁上包括多个第二孔，该第二孔与第一罐上的多个第一孔流体连通，该多个第二孔用作用于空气和氧气供给到燃烧室内的入口孔，并且具有用作燃烧气体和火焰的出口器件的第二功能，以将热量提供到其中准备食物的容器；该燃烧器还包括在上壁内的中心孔，该中心孔允许酒精倒入该燃烧室内，并包括加强凸脊，用作用于其中准备食物的容器的第二支撑件；其中，一旦酒精燃烧已经开始，中心孔用硬币覆盖，导致燃烧气体和火焰完全指向所述多个第二孔，提供蓝色火焰，指示火焰温度处于其更优化点；并且其中一旦食物准备完成，通过将第三罐或盖放置在燃烧器上而扑灭火炉，这突然切断供应到燃烧室内的氧气，立即熄灭火焰。2.如权利要求1所述的火炉，其特征还在于，该多个第一孔沿着第一罐的侧壁的整个周边设置，形成彼此等距离间隔的孔的列。3.如权利要求2所述的火炉，其特征还在于，该多个第一孔具有基本上椭圆形构型。4.如权利要求1所述的火炉，其特征还在于，该多个第二孔由垂直布置的一个在上部和一个在下部的成对的孔形成，所述成对的孔沿着该侧壁的整个周边设置并且彼此等距离间隔开。5.如权利要求4所述的火炉，其特征还在于，该多个第二孔具有基本上圆形构型。6.如权利要求5所述的火炉，其特征还在于，该成对的孔放置成使得在下部的孔的直径的中心与第二罐或燃烧器的中心重合，使得在每对孔的在下部的孔和底壁之间具有足够的空间以容纳用于烹饪食物的酒精。7.如权利要求1所述的火炉，其特征还在于，所述上壁稍微成锥形，以在将燃料供给到燃烧器内时用作漏斗。8.如前述权利要求中任一项所述的火炉，其特征还在于，酒精具有99.5％或90％或70％的百分比。9.如前述权利要求中任一项所述的火炉，其特征还在于，由于火炉内的罐和孔的结构构型，它可以用在任何表面上，因为高温仅集中在火炉的上部，因此它的底部从不被加热。10.一种用于在灾难区域或极度贫困区域准备食物的方法，其特征在于如下步骤：提供如权利要求1至6中任一项所述的火炉；通过中心孔将足够量的99.5％或90％或70％的酒精供给到燃烧器的燃烧室内；2CN105705067A权利要求书2/3页利用点火器件点燃容纳在燃烧室内的酒精所排出的气体，由此产生黄色或橘黄色火焰；用硬币覆盖所述中心孔，以产生燃烧变化，导致燃烧气体和火焰完全指向位于燃烧器的侧壁内的多个
