能抑制垃圾焚烧过程中产生未燃烧物的焚烧炉.pdf

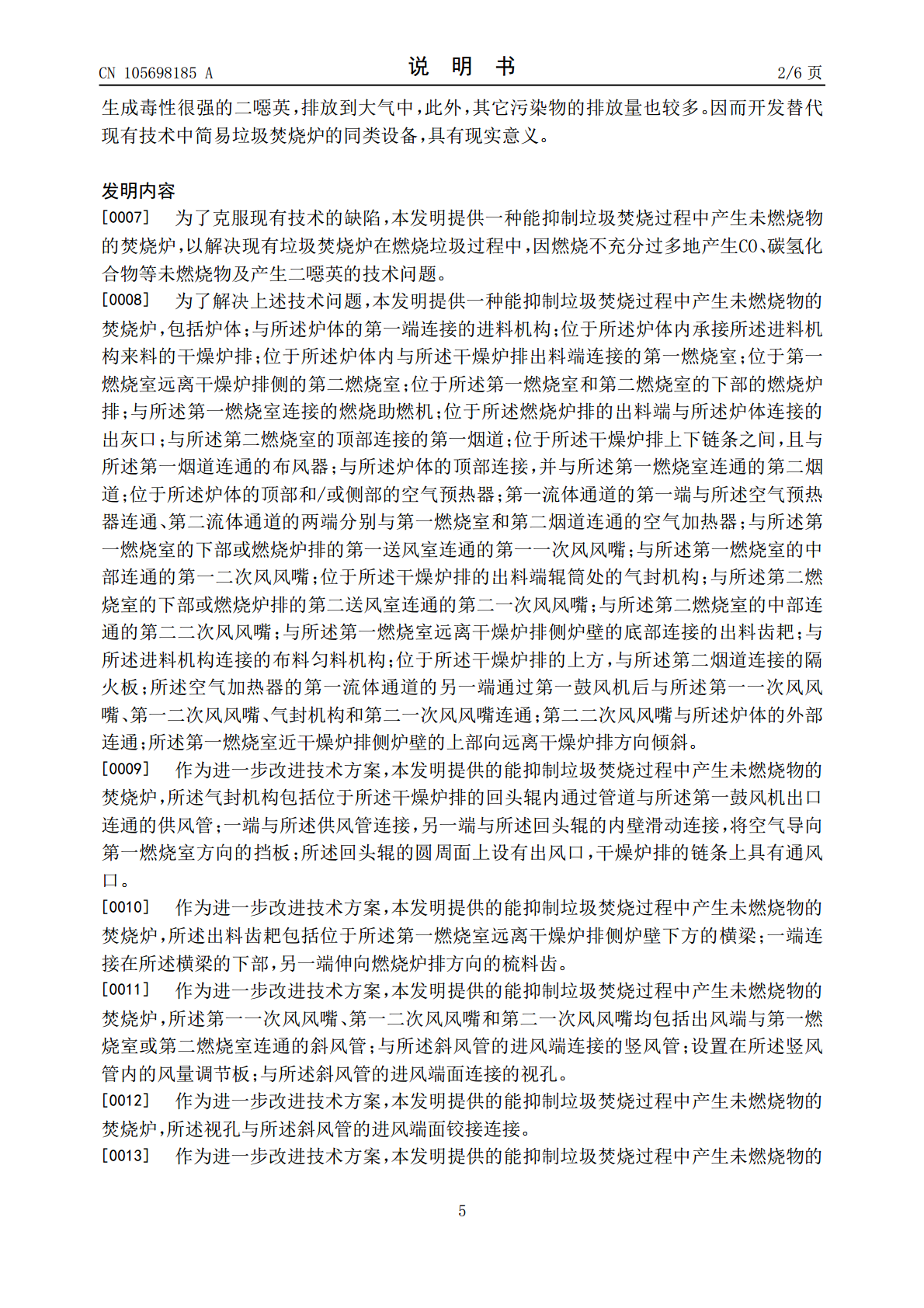

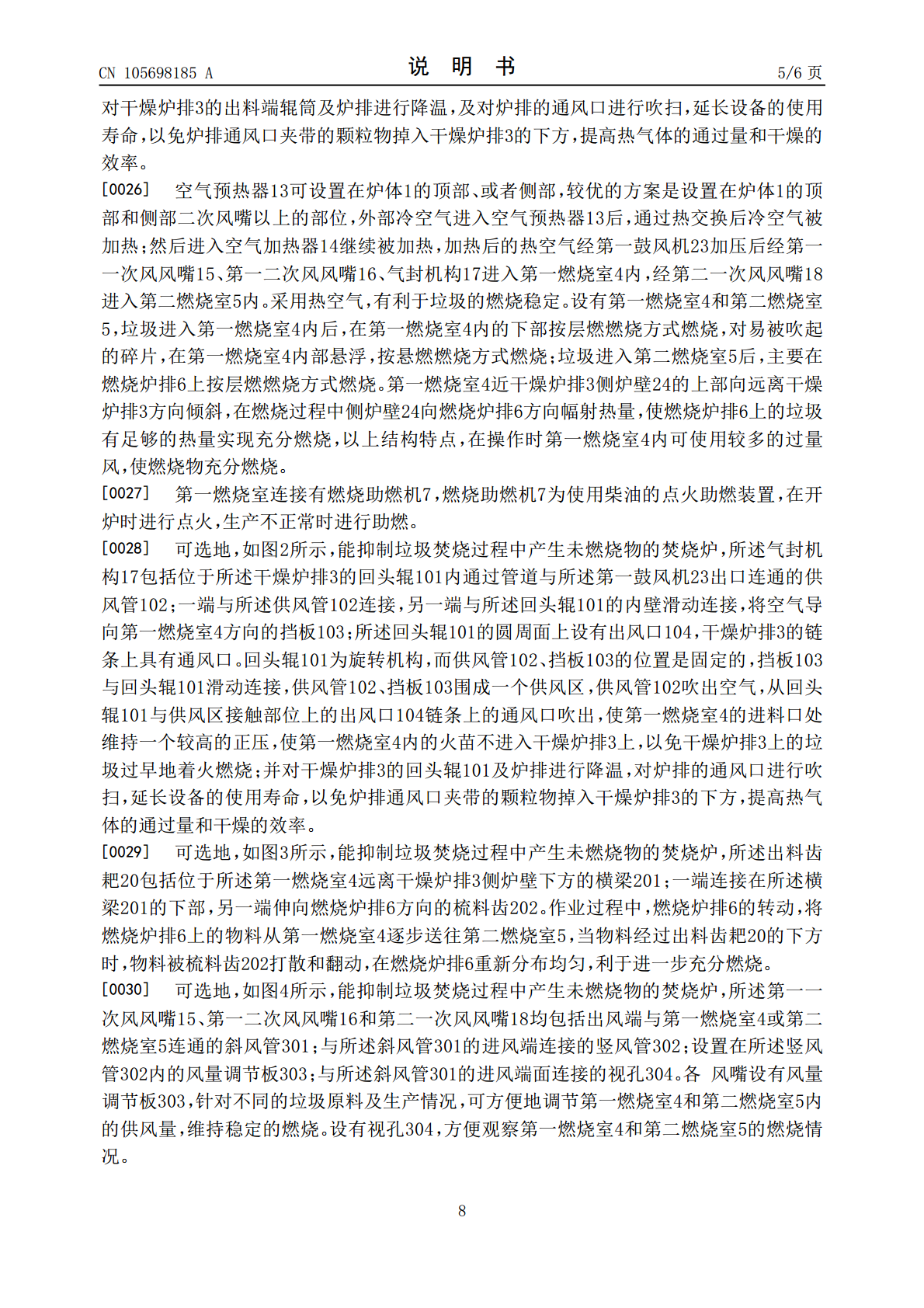

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105698185A(43)申请公布日2016.06.22(21)申请号201610208588.9(22)申请日2016.04.06(71)申请人湖南民兴智能科技有限公司地址410157湖南省长沙市长沙县果园镇大河社区(72)发明人田建文田建立(74)专利代理机构北京卓恒知识产权代理事务所(特殊普通合伙)11394代理人唐曙晖(51)Int.Cl.F23G5/04(2006.01)F23G5/14(2006.01)F23G5/44(2006.01)权利要求书2页说明书6页附图3页(54)发明名称能抑制垃圾焚烧过程中产生未燃烧物的焚烧炉(57)摘要能抑制垃圾焚烧过程中产生未燃烧物的焚烧炉，包括炉体；与炉体的第一端连接的进料机构；位于炉体内的干燥炉排；第一燃烧室；第二燃烧室；燃烧炉排；燃烧助燃机；出灰口；与第二燃烧室连接的第一烟道；与第一烟道连通的布风器；空气加热器；与第一燃烧室连通的第一一次风风嘴、第一二次风风嘴；位于干燥炉排出料端辊筒处的气封机构；与第二燃烧室连通的第二一次风风嘴、第二二次风风嘴；出料齿耙；与进料机构连接的布料匀料机构；与第二烟道连接的隔火板；所述空气加热器与第一一次风风嘴、第一二次风风嘴、气封机构和第二一次风风嘴连通；第二二次风风嘴与炉体的外部连通；第一燃烧室近干燥炉排侧炉壁的上部向远离干燥炉排方向倾斜。CN105698185ACN105698185A权利要求书1/2页1.一种能抑制垃圾焚烧过程中产生未燃烧物的焚烧炉，其特征在于，包括炉体（1）；与所述炉体（1）的第一端连接的进料机构（2）；位于所述炉体（1）内承接所述进料机构（2）来料的干燥炉排（3）；位于所述炉体（1）内与所述干燥炉排（3）出料端连接的第一燃烧室（4）；位于第一燃烧室（4）远离干燥炉排（3）侧的第二燃烧室（5）；位于所述第一燃烧室（4）和第二燃烧室（5）的下部的燃烧炉排（6）；与所述第一燃烧室（4）连接的燃烧助燃机（7）；位于所述燃烧炉排（6）的出料端与所述炉体（1）连接的出灰口（8）；与所述第二燃烧室（5）的顶部连接的第一烟道（10）；位于所述干燥炉排（3）上下链条之间，且与所述第一烟道（10）连通的布风器（11）；与所述炉体（1）的顶部连接，并与所述第一燃烧室（4）连通的第二烟道（12）；位于所述炉体（1）的顶部和/或侧部的空气预热器（13）；第一流体通道的第一端与所述空气预热器（13）连通、第二流体通道的两端分别与第一燃烧室（4）和第二烟道（12）连通的空气加热器（14）；与所述第一燃烧室（4）的下部或燃烧炉排（6）的第一送风室连通的第一一次风风嘴（15）；与所述第一燃烧室（4）的中部连通的第一二次风风嘴（16）；位于所述干燥炉排（3）的出料端辊筒处的气封机构（17）；与所述第二燃烧室（5）的下部或燃烧炉排（6）的第二送风室连通的第二一次风风嘴（18）；与所述第二燃烧室（5）的中部连通的第二二次风风嘴（19）；与所述第一燃烧室（4）远离干燥炉排（3）侧炉壁的底部连接的出料齿耙（20）；与所述进料机构（2）连接的布料匀料机构（21）；位于所述干燥炉排（3）的上方，与所述第二烟道（12）连接的隔火板（22）；所述空气加热器（14）的第一流体通道的另一端通过第一鼓风机（23）后与所述第一一次风风嘴（15）、第一二次风风嘴（16）、气封机构（17）和第二一次风风嘴（18）连通；第二二次风风嘴（19）与所述炉体（1）的外部连通；所述第一燃烧室（4）近干燥炉排（3）侧炉壁（24）的上部向远离干燥炉排（3）方向倾斜。2.根据权利要求1所述的能抑制垃圾焚烧过程中产生未燃烧物的焚烧炉，其特征在于，所述气封机构（17）包括位于所述干燥炉排（3）的回头辊（101）内通过管道与所述第一鼓风机（23）出口连通的供风管（102）；一端与所述供风管（102）连接，另一端与所述回头辊（101）的内壁滑动连接，将空气导向第一燃烧室（4）方向的挡板（103）；所述回头辊（101）的圆周面上设有出风口（104），干燥炉排（3）的链条上具有通风口。3.根据权利要求1所述的能抑制垃圾焚烧过程中产生未燃烧物的焚烧炉，其特征在于，所述出料齿耙（20）包括位于所述第一燃烧室（4）远离干燥炉排（3）侧炉壁下方的横梁（201）；一端连接在所述横梁（201）的下部，另一端伸向燃烧炉排（6）方向的梳料齿（202）。4.根据权利要求1所述的能抑制垃圾焚烧过程中产生未燃烧物的焚烧炉，其特征在于，所述第一一次风风嘴（15）、第一二次风风嘴（16）和第二一次风风嘴（18）均包括出风端与第一燃烧室（4）或第二燃烧室（5）连通的斜风管（301）；与所述斜风管（301）的进风端连接的竖风管（302）；设置在所述竖风管（302
