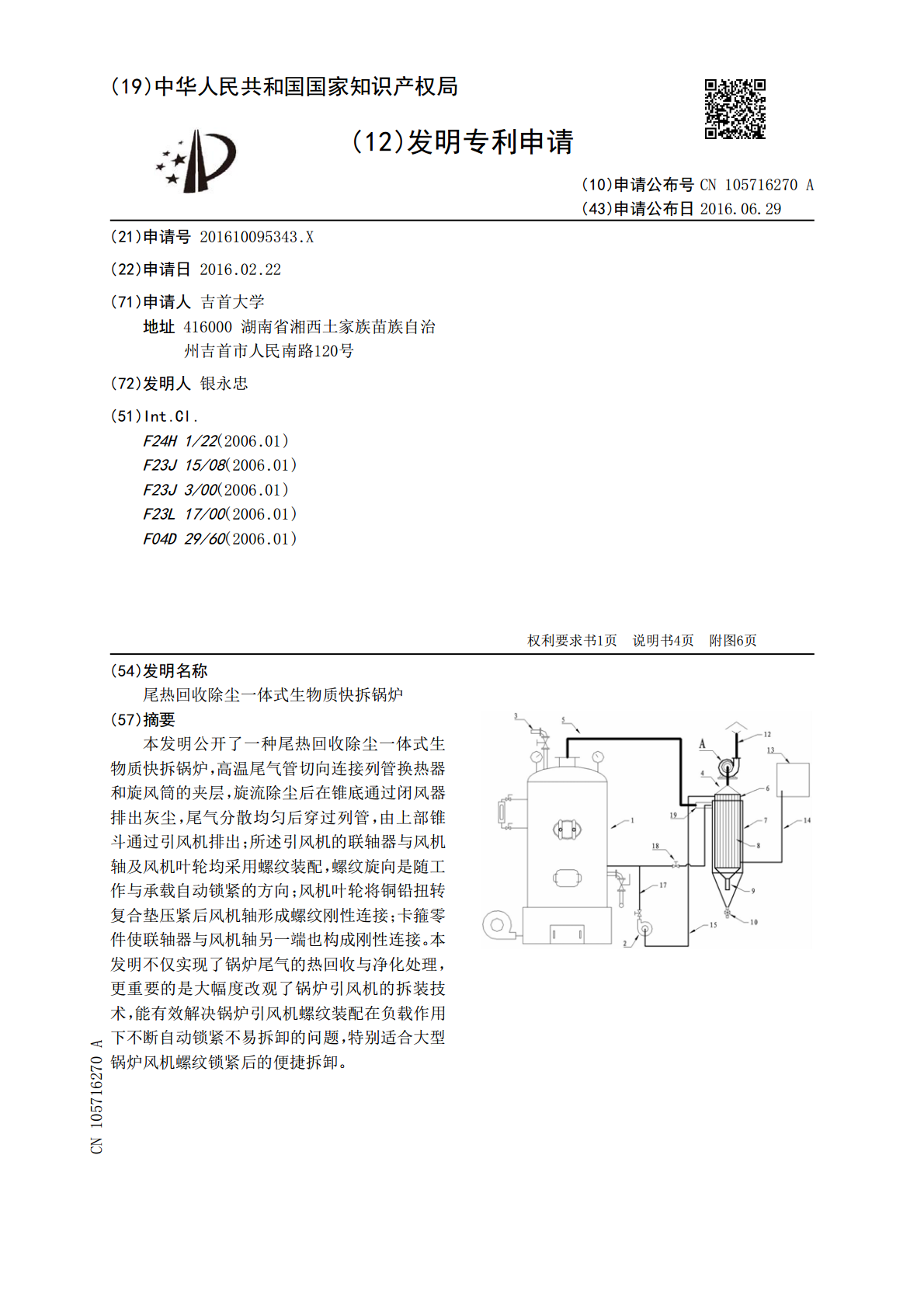

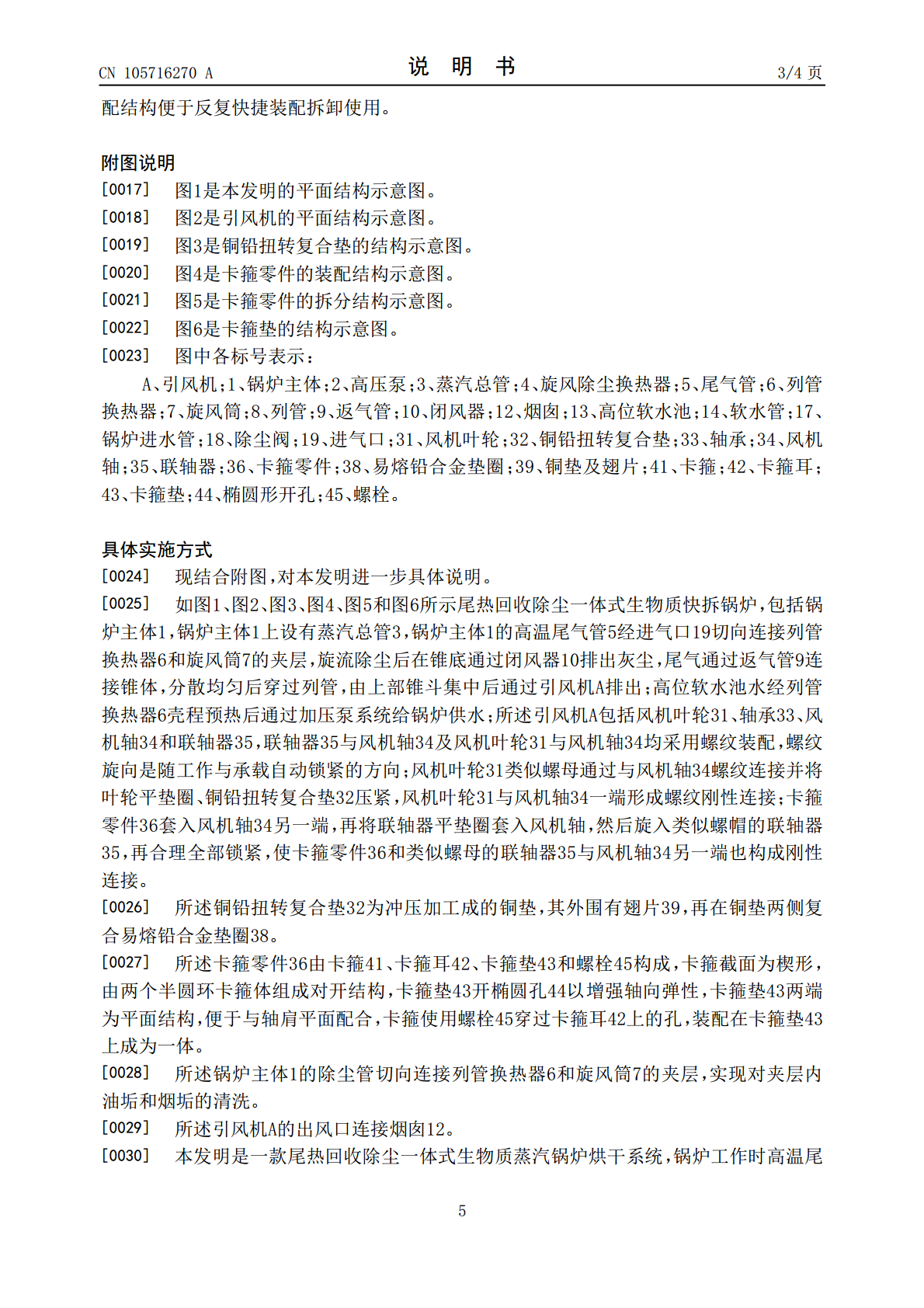

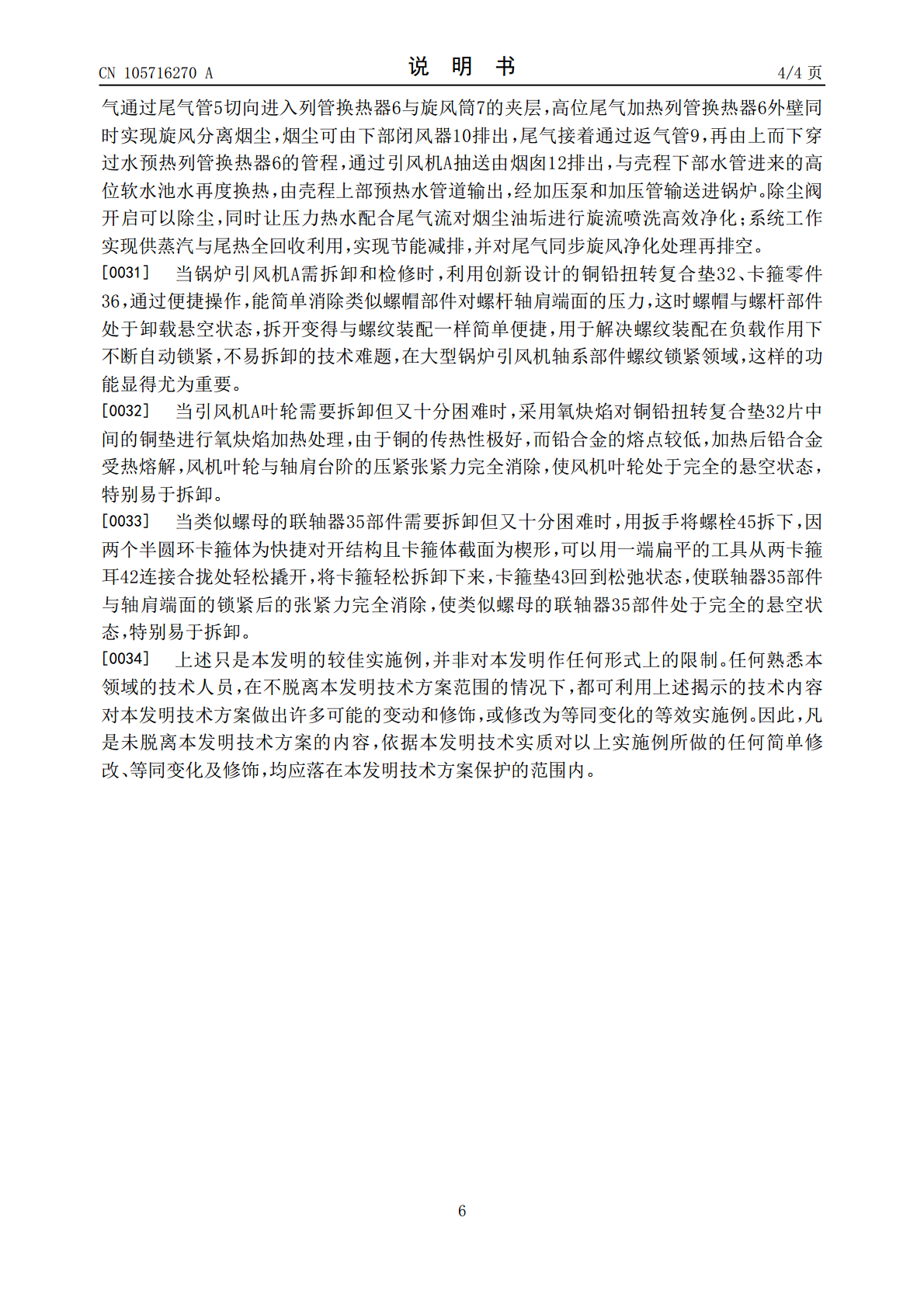

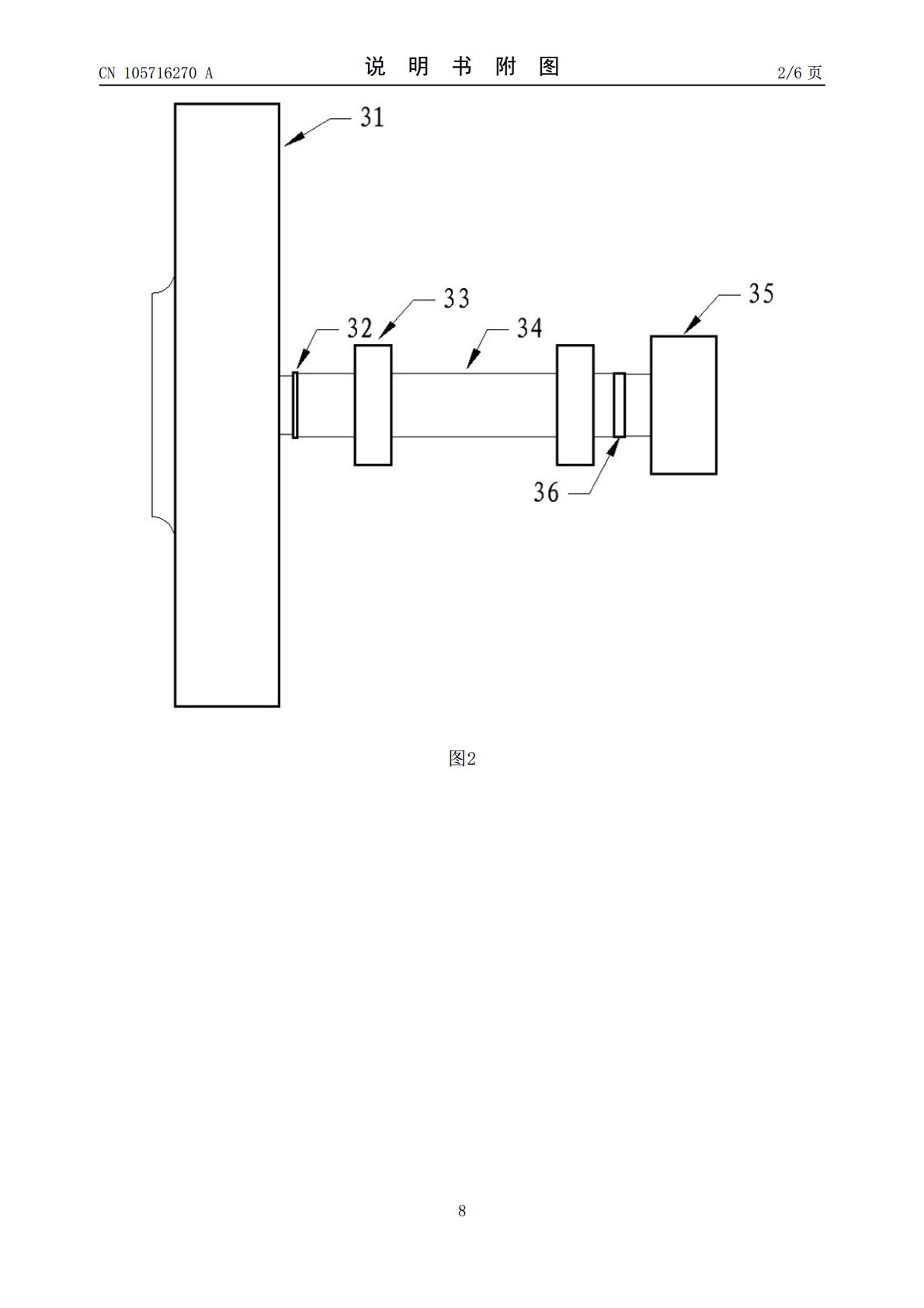

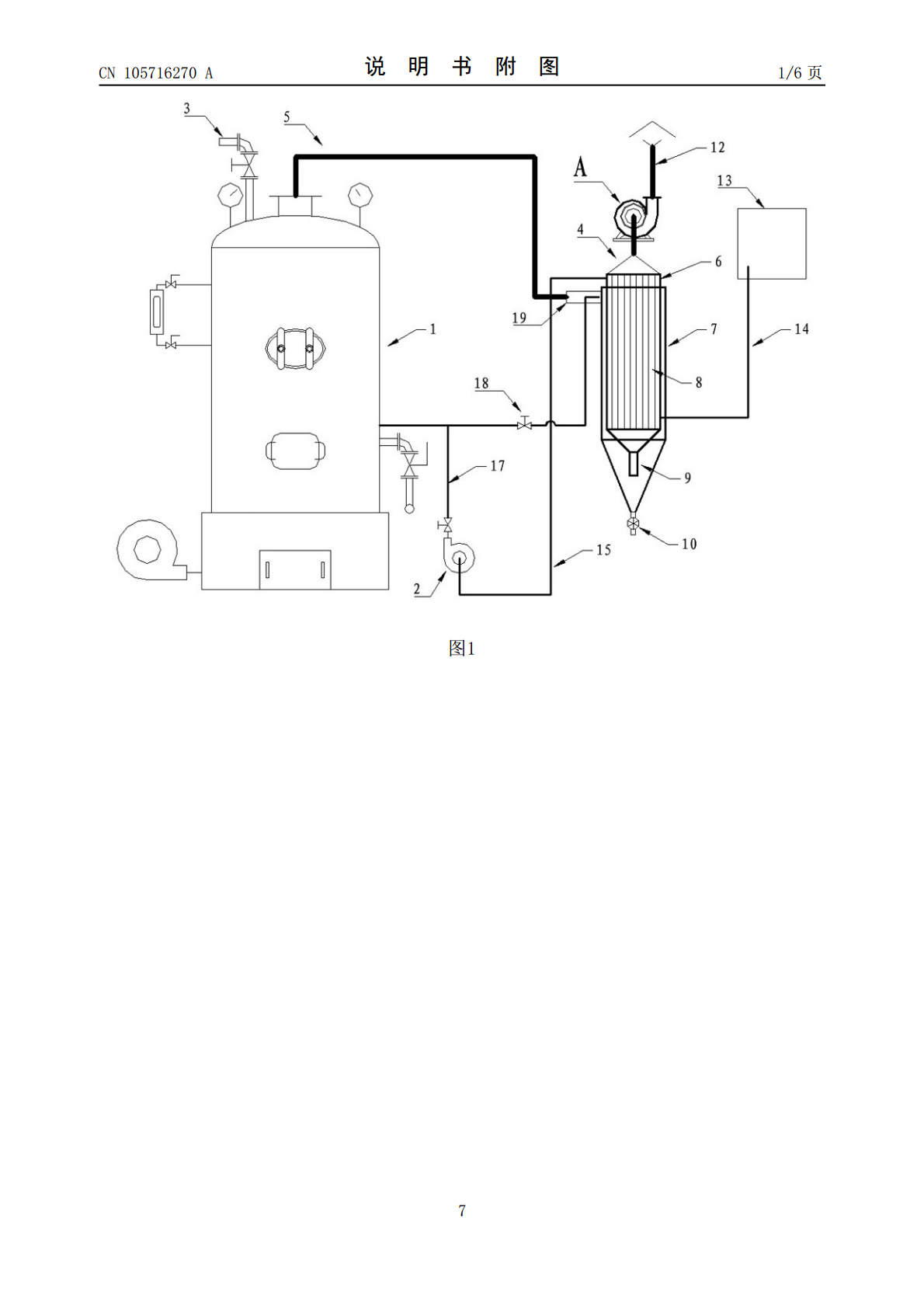

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105716270A(43)申请公布日2016.06.29(21)申请号201610095343.X(22)申请日2016.02.22(71)申请人吉首大学地址416000湖南省湘西土家族苗族自治州吉首市人民南路120号(72)发明人银永忠(51)Int.Cl.F24H1/22(2006.01)F23J15/08(2006.01)F23J3/00(2006.01)F23L17/00(2006.01)F04D29/60(2006.01)权利要求书1页说明书4页附图6页(54)发明名称尾热回收除尘一体式生物质快拆锅炉(57)摘要本发明公开了一种尾热回收除尘一体式生物质快拆锅炉，高温尾气管切向连接列管换热器和旋风筒的夹层，旋流除尘后在锥底通过闭风器排出灰尘，尾气分散均匀后穿过列管，由上部锥斗通过引风机排出；所述引风机的联轴器与风机轴及风机叶轮均采用螺纹装配，螺纹旋向是随工作与承载自动锁紧的方向；风机叶轮将铜铅扭转复合垫压紧后风机轴形成螺纹刚性连接；卡箍零件使联轴器与风机轴另一端也构成刚性连接。本发明不仅实现了锅炉尾气的热回收与净化处理，更重要的是大幅度改观了锅炉引风机的拆装技术，能有效解决锅炉引风机螺纹装配在负载作用下不断自动锁紧不易拆卸的问题，特别适合大型锅炉风机螺纹锁紧后的便捷拆卸。CN105716270ACN105716270A权利要求书1/1页1.一种尾热回收除尘一体式生物质快拆锅炉，包括锅炉主体，锅炉主体上设有蒸汽总管，其特征在于：锅炉主体的高温尾气管经进气口切向连接列管换热器和旋风筒的夹层，旋流除尘后在锥底通过闭风器排出灰尘，尾气通过返气管连接锥体，分散均匀后穿过列管，由上部锥斗集中后通过引风机排出；高位软水池水经列管换热器壳程预热后通过加压泵系统给锅炉供水；所述引风机包括风机叶轮、轴承、风机轴和联轴器，联轴器与风机轴及风机叶轮与风机轴均采用螺纹装配，螺纹旋向是随工作与承载自动锁紧的方向；风机叶轮类似螺母通过与风机轴螺纹连接并将叶轮平垫圈、铜铅扭转复合垫压紧，风机叶轮与风机轴一端形成螺纹刚性连接；卡箍零件套入风机轴另一端，再将联轴器平垫圈套入风机轴，然后旋入类似螺帽的联轴器，再合理全部锁紧，使卡箍零件和类似螺母的联轴器与风机轴另一端也构成刚性连接。2.根据权利要求1所述的尾热回收除尘一体式生物质快拆锅炉，其特征在于：所述铜铅扭转复合垫为冲压加工成的铜垫，其外围有翅片，再在铜垫两侧复合易熔铅合金垫圈。3.根据权利要求1或2所述的尾热回收除尘一体式生物质快拆锅炉，其特征在于：所述卡箍零件由卡箍、卡箍耳、卡箍垫和螺栓构成，卡箍截面为楔形，由两个半圆环卡箍体组成对开结构，卡箍垫开椭圆孔以增强轴向弹性，卡箍垫两端为平面结构，便于与轴肩平面配合，卡箍使用螺栓穿过卡箍耳上的孔，装配在卡箍垫上成为一体。4.根据权利要求1或2所述的尾热回收除尘一体式生物质快拆锅炉，其特征在于：所述锅炉主体的除尘阀切向连接列管换热器和旋风筒的夹层，实现对夹层内油垢和烟垢的清洗。5.根据权利要求1或2所述的尾热回收除尘一体式生物质快拆锅炉，其特征在于：所述引风机的出风口连接烟囱。2CN105716270A说明书1/4页尾热回收除尘一体式生物质快拆锅炉技术领域[0001]本发明涉及一种引风机便于拆解和检修的尾热回收除尘一体式生物质快拆锅炉。背景技术[0002]生物质锅炉主要以玉米秸秆等生物质作为燃料，由于生物质燃料在农村来源广泛，容易获得，因而生物质锅炉在农村应用较为广泛。[0003]锅炉的送风和除尘都离不开风机的长时间运行，因此，风机是锅炉的关键设备，锅炉的吨位越大，所使用的风机也越大，普通风机的结构一般都是风机轴一端为风机叶轮，另一端为电动机动力输入端，常为联轴器。由于锅炉内的风机一般都是长时间连续运行，所以轴承易损坏，更换轴承一般需先拆卸风机叶轮与另一端的联轴器，但现有的锅炉风机轴与风机叶轮、联轴器的装配属于典型的轴、孔过盈配合，并通过键来进行承载传动。过盈配合通常加工精度要求较高，并且结合键连接来实现转矩承载功能，装配一般都需加载很大的挤压力，如果没有专业设备与工具，拆装都很不方便。[0004]螺纹连接具有加工简单、装配便捷，同时也具有单向承载转矩功能，因此，在锅炉风机轴与孔的连接中若能采用螺纹连接并实现传动，使之装配和拆卸都较为便捷，则具备较高的实用价值和市场应用前景。在实际的轴与孔配合传动螺纹装配中，为了能实现大承载功能需求，螺纹轴与相配套的类似螺帽部件的构件尺寸都较大，在装配时旋入往往都还很轻松便捷，并且在使用过程中能实现承载力的自动不断锁紧，因而很可靠，但在拆卸时，装配往往是非常紧，拆卸十分困难，若能在这种条件下实现简单的轻松拆卸，显得尤为重要。[0005]另一方面，
