一种用于燃煤锅炉的烟气初滤装置.pdf

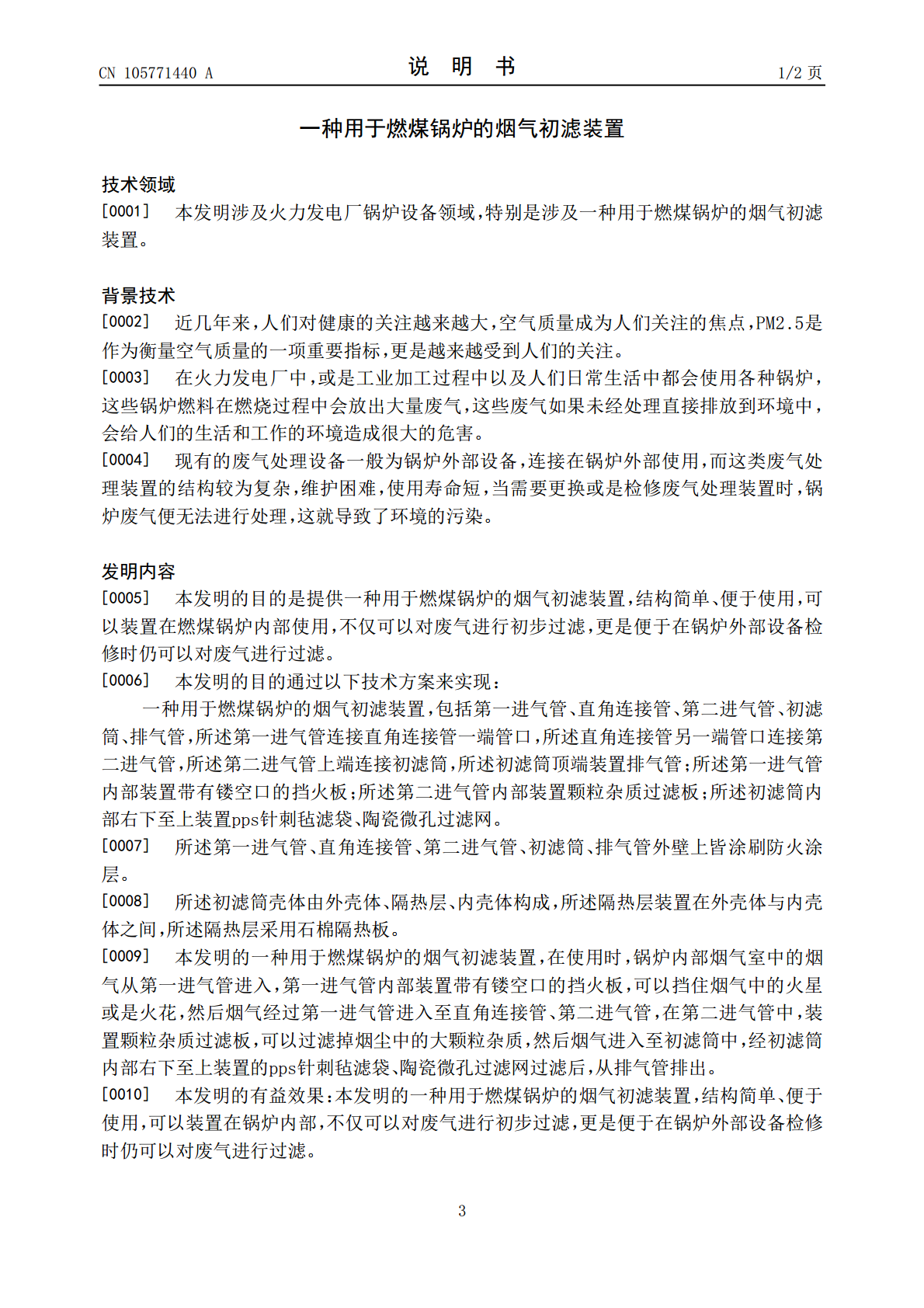

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105771440A(43)申请公布日2016.07.20(21)申请号201610147084.0(22)申请日2016.03.16(71)申请人哈尔滨宏万智科技开发有限公司地址150000黑龙江省哈尔滨市南岗区西大直街118号哈工大集团1412室(72)发明人王雷(51)Int.Cl.B01D46/00(2006.01)B01D46/10(2006.01)B01D46/24(2006.01)B01D46/02(2006.01)F23J15/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于燃煤锅炉的烟气初滤装置(57)摘要一种用于燃煤锅炉的烟气初滤装置，包括第一进气管、直角连接管、第二进气管、初滤筒、排气管，所述第一进气管连接直角连接管一端管口，所述直角连接管另一端管口连接第二进气管，所述第二进气管上端连接初滤筒，所述初滤筒顶端装置排气管；所述第一进气管内部装置带有镂空口的挡火板；所述第二进气管内部装置颗粒杂质过滤板；所述初滤筒内部右下至上装置pps针刺毡滤袋、陶瓷微孔过滤网。本发明的一种用于燃煤锅炉的烟气初滤装置，结构简单、便于使用，可以装置在锅炉内部，不仅可以对废气进行初步过滤，更是便于在锅炉外部设备检修时仍可以对废气进行过滤。CN105771440ACN105771440A权利要求书1/1页1.一种用于燃煤锅炉的烟气初滤装置，包括第一进气管、直角连接管、第二进气管、初滤筒、排气管，其特征在于：所述第一进气管连接直角连接管一端管口，所述直角连接管另一端管口连接第二进气管，所述第二进气管上端连接初滤筒，所述初滤筒顶端装置排气管；所述第一进气管内部装置带有镂空口的挡火板；所述第二进气管内部装置颗粒杂质过滤板；所述初滤筒内部右下至上装置pps针刺毡滤袋、陶瓷微孔过滤网。2.根据权利要求1所述的一种用于燃煤锅炉的烟气初滤装置，其特征在于：所述第一进气管、直角连接管、第二进气管、初滤筒、排气管外壁上皆涂刷防火涂层。3.根据权利要求1所述的一种用于燃煤锅炉的烟气初滤装置，其特征在于：所述初滤筒壳体由外壳体、隔热层、内壳体构成，所述隔热层装置在外壳体与内壳体之间，所述隔热层采用石棉隔热板。2CN105771440A说明书1/2页一种用于燃煤锅炉的烟气初滤装置技术领域[0001]本发明涉及火力发电厂锅炉设备领域，特别是涉及一种用于燃煤锅炉的烟气初滤装置。背景技术[0002]近几年来，人们对健康的关注越来越大，空气质量成为人们关注的焦点，PM2.5是作为衡量空气质量的一项重要指标，更是越来越受到人们的关注。[0003]在火力发电厂中，或是工业加工过程中以及人们日常生活中都会使用各种锅炉，这些锅炉燃料在燃烧过程中会放出大量废气，这些废气如果未经处理直接排放到环境中，会给人们的生活和工作的环境造成很大的危害。[0004]现有的废气处理设备一般为锅炉外部设备，连接在锅炉外部使用，而这类废气处理装置的结构较为复杂，维护困难，使用寿命短，当需要更换或是检修废气处理装置时，锅炉废气便无法进行处理，这就导致了环境的污染。发明内容[0005]本发明的目的是提供一种用于燃煤锅炉的烟气初滤装置，结构简单、便于使用，可以装置在燃煤锅炉内部使用，不仅可以对废气进行初步过滤，更是便于在锅炉外部设备检修时仍可以对废气进行过滤。[0006]本发明的目的通过以下技术方案来实现：一种用于燃煤锅炉的烟气初滤装置，包括第一进气管、直角连接管、第二进气管、初滤筒、排气管，所述第一进气管连接直角连接管一端管口，所述直角连接管另一端管口连接第二进气管，所述第二进气管上端连接初滤筒，所述初滤筒顶端装置排气管；所述第一进气管内部装置带有镂空口的挡火板；所述第二进气管内部装置颗粒杂质过滤板；所述初滤筒内部右下至上装置pps针刺毡滤袋、陶瓷微孔过滤网。[0007]所述第一进气管、直角连接管、第二进气管、初滤筒、排气管外壁上皆涂刷防火涂层。[0008]所述初滤筒壳体由外壳体、隔热层、内壳体构成，所述隔热层装置在外壳体与内壳体之间，所述隔热层采用石棉隔热板。[0009]本发明的一种用于燃煤锅炉的烟气初滤装置，在使用时，锅炉内部烟气室中的烟气从第一进气管进入，第一进气管内部装置带有镂空口的挡火板，可以挡住烟气中的火星或是火花，然后烟气经过第一进气管进入至直角连接管、第二进气管，在第二进气管中，装置颗粒杂质过滤板，可以过滤掉烟尘中的大颗粒杂质，然后烟气进入至初滤筒中，经初滤筒内部右下至上装置的pps针刺毡滤袋、陶瓷微孔过滤网过滤后，从排气管排出。[0010]本发明的有益效果：本发明的一种用于燃煤锅炉的烟气初滤装置，结构简单、便于使用，可以装置在锅炉内部，不仅可以对废气进行初步过滤，更是便于在
